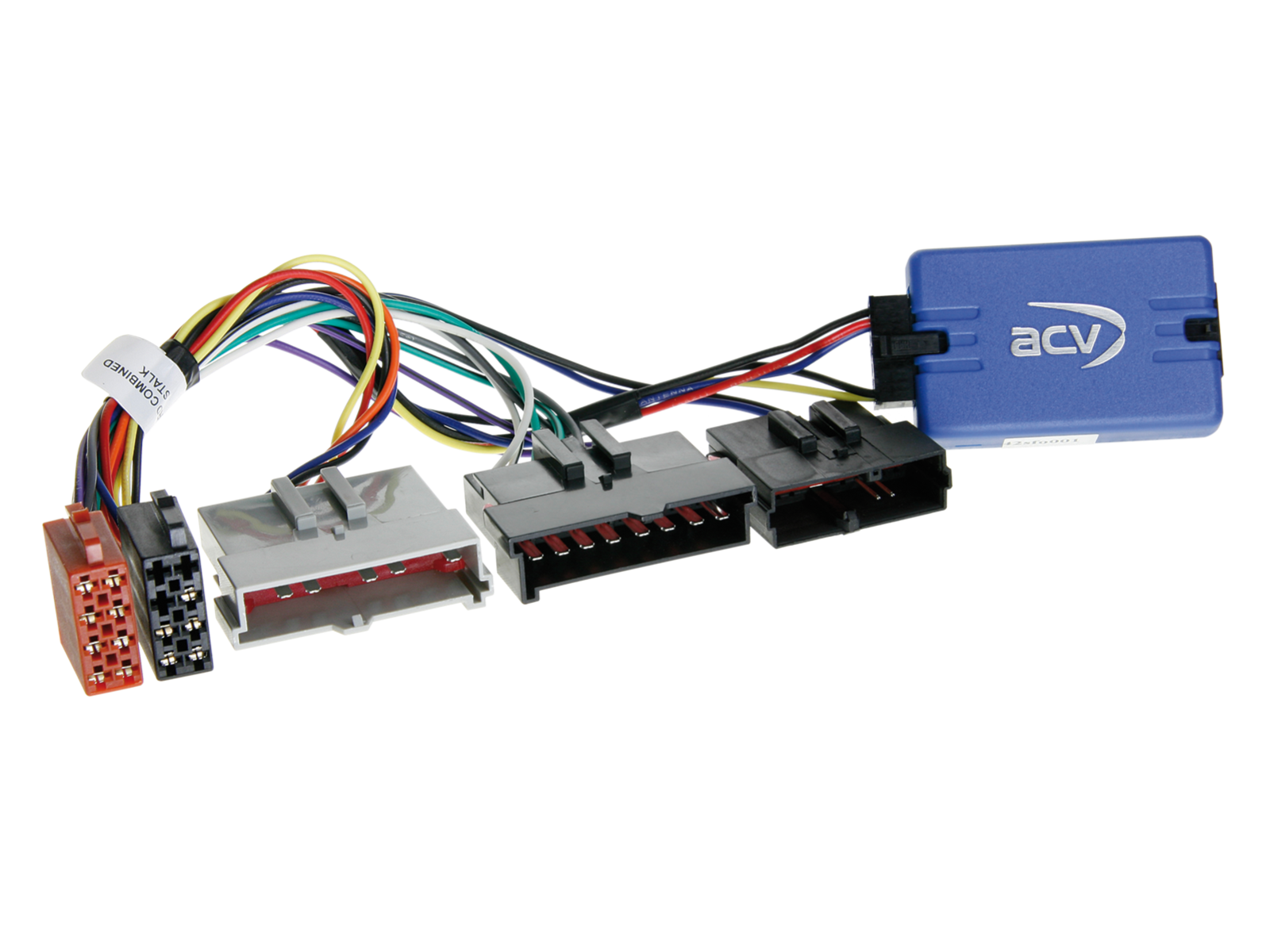

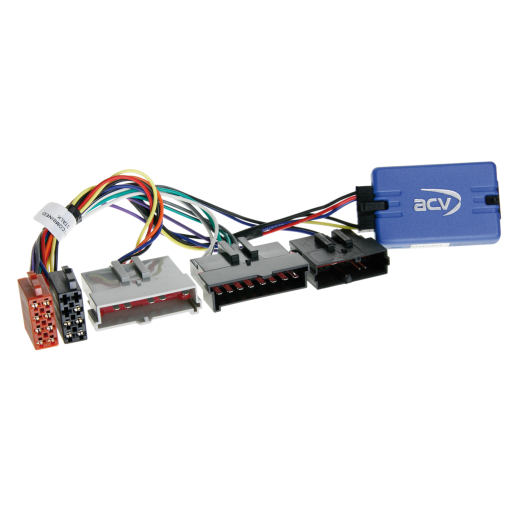

Adaptér ovládání tlačítek na volantu pro Ford ACV SWC 42SFO001-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za neoriginální jednotku. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že jsou shodné jak po technické, tak vizuální stránce. Před instalací ověřte, zda bylo ve vozidle použito některé z uvedených originálních rádií.

Určeno pro automobily

Ford Escort V (AAL/ANL) (02/1995 -> 09/2001).
Ford Focus I (DAW/DBW/DFW/DNW) (10/1998 -> 10/2001).
Ford Focus I (DAW/DBW/DFW/DNW) (10/2001 -> 08/2005) vozidla Ghia / ST24 nejsou podporována.
Ford Galaxy I (WGR) (04/2000 -> 05/2006).
Ford Mondeo III (B4Y/B5Y/BWY) (12/2000 -> 06/2003) vozidla Ghia / ST24 nejsou podporována.
Ford Puma I (ECT) (07/1997 -> 12/2001).

CAN Bus informace

Připojení: 8pin / 8pin / 17pin Ford konektor.
Podporované OEM jednotky: Visteon 2000 / 4050 / 5000 / 6000 / 6006 / 7000.
Nepodporuje vozidla s OEM navigací Blaupunkt.

Poskytované signály

Ovládání z volantu (SWC).

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
Demontáž OEM jednotky provádějte bez napětí.
Bez napětí zkontrolujte všechny propoje rozhraní na správnost a průchodnost.

Připojení a pořadí zapojení

Nastavení a hardwarovou konfiguraci rozhraní provádějte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k jednotce.
Připojte kabel k jednotce dle návodu aftermarket rádia.
Připojte všechny další vodiče dle návodu aftermarket rádia.
Hlavní napájecí spoj k vozidlu připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a v BDA.
Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree a napájení antény.
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a kabelu k jednotce

Všechny změny provádějte bez napětí.
Po změně opakujte kroky 5–8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla

Vraťte do vozu původní OEM jednotku.
Zapněte OEM jednotku.
Vyčkejte na uspání CAN Bus.
Zkontrolujte hardwarovou konfiguraci rozhraní.
Po uspání CAN Bus postupujte podle kroků 5–8 uvedených výše.

Při úpravách zapojení nebo vedení kabeláže

Úpravy smí provádět pouze odborně vyškolený personál.
Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
Před zapojením ověřte funkci měřením a podle schématu vozidla.
Úpravy jsou prováděny na vlastní odpovědnost bez záruky funkce.
Za případné poškození vozidla, zařízení nebo rozhraní nenese dodavatel odpovědnost.
Zásahy do předem osazené kabeláže mohou zrušit záruku produktu.
