BMW 5 (G31) - výměna továrního systému Harman Kardon

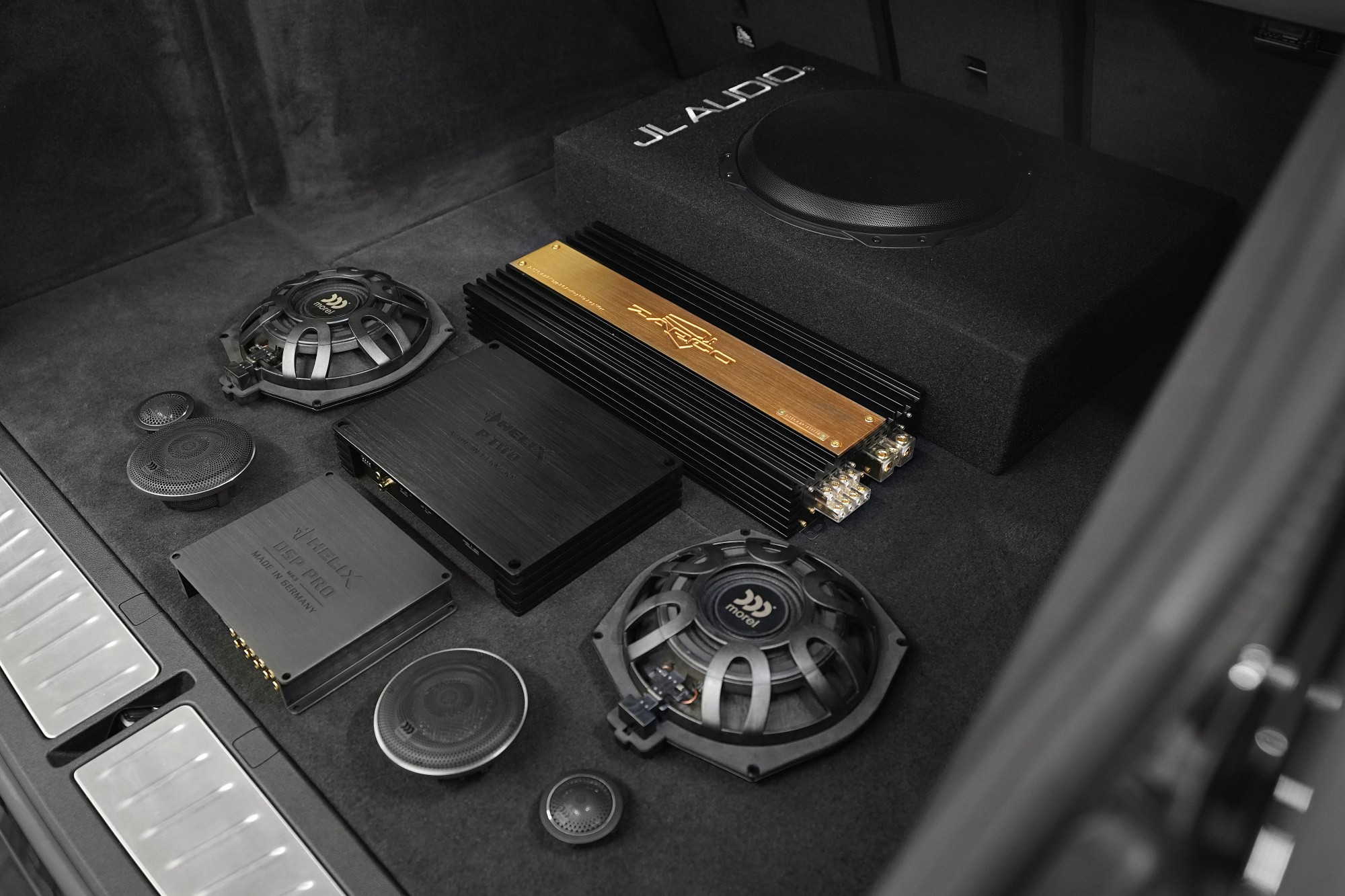

Pojďme si nejprve představit produkty pro tuto instalaci, protože se jedná o vskutku vytříbenou společnost z kategorie high-end. Třípásmový reproduktorový systém Morel, zesilovač Zapco (na fotografii ve 4kanálové variantě, nakonec jsme zvolili 6kanálový model), subwoofer JL Audio a nakonec monoblok a DSP procesor od německého Helixu. Špičkové komponenty, které sladíme v jeden dokonalý celek.

Do předních dveří tohoto BMW jsme vybrali komponenty izraelského výrobce Morel, u kterého se vždy můžete spolehnout na vynikající kvalitu zvuku. Dvojnásob to platí o druhé nejvyšší modelové řady Elate Carbon, ze které jsme zvolili výškové a středové reproduktory. Jsou to právě výškové reproduktory, které definují úspěch značky Morel díky svému věrnému a bohatému zvuku s excelentními detaily. Středové reproduktory s třívrstvou karbonovou membánou poskytují tonálně vyvážené a přesné střední frekvence a společně tvoří perfektně sladěný reproduktorový systém.

Automobily značky BMW umožňují instalaci plochých subwooferů pod sedačky řidiče a spolujezdce, jenž u kvalitnějších instalacích využíváme spíše jako středobasy, jimiž doplníme výškové a středové reproduktory. Tím získáme plné frekvenční pásmo, což je samozřejmě pro každou kvalitní instalaci optimálním řešením. Využíváme opět reproduktory značky Morel, které jsou přímo určené pro tyto účely.

DSP procesor. Zařízení, bez kterého se žádný kvalitní audio systém v dnešní době neobejde. Díky němu budeme schopni zvuk v tomto automobilu detailně naladit, aby poskytoval majiteli vozu požadovaný výsledek. Pro účely této instalace jsme zvolili pokročilý DSP procesor Helix od německých mistrů z Audiotec-Fischer. Kvalitní komponenty si žádají také kvalitní signálové kabely. V tomto případě padla volba na vyšší řadu výrobce Harmonic Harmony, který se úzce specializuje na high-end kabeláž. Signálové kabely modelové řady Octave zajistí přenos zvuku v nejvyšší kvalitě díky vytříbeným materiálům v čele s nejkvalitnější OCC japonskou mědí.

Špičkový zvuk a vysoký výkon všem reproduktorům poskytne tento skvost od Zapca s úctyhodnými rozměry. 6kanálový Zesilovač Z-150.6 AP představuje vrchol nabídky zesilovačů Zapco se zaměřením na nekompromisní audiofilní zvuk. Tento zesilovač slouží třípásmovému systému Morel, kterému poskytne vše pro bezchybný zvukový projev. Analogová třída A/B je prakticky povinností pro tak kvalitní audio systém a přináší oproti digitálním zesilovačům nesrovnatelně věrnější zvuk.

Zesilovač zaujme také krásným a luxusním designem, že je až škoda jej ukrývat do dvojitého dna zavazadlového prostoru. Ale i to byla podmínka této instalace - postavit skvěle znějící systém bez známky zásahu do interiéru vozu. Všechny reproduktory jsou na zesilovač zapojené v aktivním režimu a natáhli jsme také novou kabeláž s odpovídajím průřezem a složením z OFC mědi. Společnost zesilovači Zapco dělají špičkový monoblok a neméně kvalitní DSP procesor značky Helix.

A na dvojici od Helixu se právě díváte. Vysoce kvalitní monoblok Helix P One podtrhne všechny kvality subwooferu JL Audio a dodá mu tolik potřebný výkon a kontrolu pro přesné podání nízkých kmitočtů. Vedle zesilovače jsme umístili DSP procesor též značky, který nesmí chybět v žádné z našich pokročilých instalací. Helix je zkrátka světová jednička a jejich propracovaný software v rukou zkušeného technika dokáže se zvukem udělat zázraky.

Do zavazadlového prostoru jsme umístili kompaktní subwoofer amerického výrobce JL Audio, který jsme si oblíbili nejen pro jeho vynikající kvalitu zvuku, ale i velmi kompaktní rozměry. Pryč jsou doby, kdy subwoofer zabíral velkou část kufru. Tento subwoofer jeho prostor minimálně využije a v případě potřeby je možné umístit náklad i na jeho horní stěnu.

Pokud by náhodou subwoofer zavazel při cestě na dovolenou nebo vydatný nákup, je možné jej díky rychlospojce kdykoliv snadno odpojit a odebrat z automobilu. Na přání zákazníka můžeme i vytvořit speciální preset pro poslech hudby bez subwooferu s větším využitím basových reproduktorů pod sedačkami.

Pokračujeme instalací reproduktorů. Nejprve aplikujeme antivibrační materiál na vnější plech dveří, konkrétně Comfortmat Viper o tloušťce 3 mm. Ten pohltí vibrace od reproduktorů Morel a zpevní tenký plech dveří. Viper s akustickým ztrátovým činitelem 0,49 jednotek se pyšní nejlepším poměrem účinnosti a nízké hmotnosti na trhu a je optimálním řešením pro instalaci výkonných reproduktorů. Pouze za reproduktor následně lepíme materiál Comfortmat Tsunami, který má jednu velmi zajímavou funkci a to absorpci stojatého vlnění za středobasovým reproduktorem. Díky tomu se zvuk neodráží od plechu dveří, ale je pohlcen materiálem, což vede ke znatelnému zlepšení zvuku. I Comfortmat Tsunami je zcela voděodolný, nenasává vlhkost a díky extrémně přilnavé vrstvě nehrozí jeho odlepení.

Nyní se již díváte na třetí vrstvu tlumení dveří v podobě lehkého antivibračního materiálu Comfortmat Cobra, jenž s přehledem zamezí veškerým vibracím, které středový reproduktor způsobuje. Pro reproduktor jsme vyrobili speciální podložku pro uchycení ve tvaru továrních reproduktorů BMW. Díky výjimečnému zpracování výkonu, utralehké 3vrstvé karbonové membráně a nízkému fs je středový reproduktor schopen zahrát na nižší frekvenci a zároveň dosáhnout správného vyvážení akustických a mechanických atributů, aby nabídl velmi plochou frekvenční odezvu a tonálně vyvážené střední pásmo.

Plastové výplně dveří opatřujeme dalšími dvěma vrstvami - opět antivibračním materiálem a následně pěnovým materiálem Comfortmat Soft Wave Expert o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti.

Výškové reproduktory Morel Elate Carbon s hedvábnou kalotou o průměru 28 mm se přesně vejdou do originálního prostoru bez jakýchkoliv úprav. Nic tedy nebrání užít si typický "sweet & warm" zvuk od Morelu bez kompromisů v podobě úprav interiéru.

Automobily značky BMW mají jednu velikou výhodu. Ačkoliv tovární reproduktory nesplňují vysoké standardy kvality zvuku, tak designéři mysleli alespoň na velmi dobrou lokaci reproduktorů. Výškové reproduktory téměř u všech modelů mají velmi dobré umístění a směrování, což při správném naladění umožní výborné výsledky. Domečky Harman Kardon navíc disponují méně hustou mřížkou, což taktéž pozitivně ovlivní výsledný zvuk. Ostatně na fotografiích níže uvidíte i minimální potřebu ekvalizace výškových reproduktorů, což je dáno nejen jejich vysokou kvalitou a plochou frekvenční odezvou, ale i právě velmi dobrým umístěním.

Dostáváme se k výměně basových reproduktorů, která je díky designu Morel DirectFit velmi snadná. Na fotografii vidíte již reproduktor instalovaný na tovární pozici, následně jej opatříme mřížkou BMW. Majiteli vozu poskytnou tyto ploché reproduktory nejen velmi kvalitní zvuk, ale i vysoký výkon 180 W RMS. K jejich plnému využití a stoprocentní kontrole je však nezbytný výkonný zesilovač, který máme samozřejmě k dispozici.

Důležitou součástí instalace je i ovladač DSP procesoru, který jsme s malou pomocí 3D tiskárny umístili do držáku na nápoje, kde je vždy po ruce posluchači. Helix Conductor je nezbytným pomocníkem pro změnu hlasitosti, volbu zdroje signálu, výběr zvukového presetu a dalších nastavení. Plusem je i ergonomický a velmi povedený design.

A právě zdroj je alfou a omegou každé takové instalace. V tomto případě je možné zvolit mezi hi-res přehrávačem, mobilním telefonem a hlavní jednotkou auta. Ideálním řešením je hi-res přehrávač, který umožní bezeztrátový poslech hudby v nejvyšší kvalitě. DSP procesor je možné doplnit i o hi-res Bluetooth modul Helix s k dodekem aptX HD, v tomto případě jsme však instalovali modul Audison B-CON s kodekem LDAC, který je rozšířenější - například u smartphonů Samsung. Díky tomu je možné bezdrátově streamovat hudbu v hi-res rozlišení. Poslech v takové kvalitě je možný i přes hlavní jednotku (USB, Android Auto nebo Apple Carplay), nicméně v tomto případě je zvuk i přes naši maximální snahu ovlivněný tovární jednotkou. V případě takto kvalitních instalací je tedy pro ten nejkvalitnější zážitek vhodné využívat jiný zdroj, než hlavní jednotku. Pro každý zdroj je samozřejmě nezbytné vlastní měření a nastavení zvuku.

Nastává čas pro důkladné měření zvuku, které provádíme pomocí profesionálního měřícího systému JL Audio Max-Kit. Díky propracovanému systému s pěti kalibrovanými mikrofony umožní JL Audio Max-Kit s maximální přesností změřit frekvenční odezvu a fázi reproduktorů, zpoždění signálu i továrně nastavený zvuk. Právě správné nastavení zpoždění signálu (časových korekcí) patří k nejdůležitějším parametrům ozvučení vozu. JL Audio Max-Kit díky frekvenčním impulzům zjistí přesný čas zpoždění zvuku zvuku od reproduktoru do mikrofonů na základě výpočtu a porovnání s referenčním signálem zařízení, což umožní prakticky dokonalé nastavení zpoždění signálu.

Na této fotografii můžete vidět průběh měření frekvenční odezvy jednoho z reproduktorů. Po každém jednotlivém měření, kterých bývá dohromady i několik desítek, se upraví v programu DSP procesoru EQ křivka měřeného reproduktoru. Tento postup se opakuje tak dlouho, dokud se nepovede získat lineární odezvu reproduktorů, což umožní jejich přirozený projev. Měření i nastavení všech reproduktorů je časově náročný úkon, ale zároveň se jedná o jedinou cestu k opravdu kvalitnímu a věrnému zvuku.

Po každém měření nastavíme pro konkrétní reproduktor prostorovou korekci ekvalizéru v programu DSP procesoru. Na fotografii můžete vidět výsledné ekvalizační křivky všech reproduktorů dohromady. Všimněte si tedy, že každý z reproduktorů má odlišnou výslednou EQ křivku. Za zmínku stojí i téměř neupravená křivka výškových reproduktorů (červená a modrá barva), což je dáno nejen prvotřídní kvalitou reproduktorů Morel, ale i vhodným továrním umístěním. Na DSP procesoru nastavíme také časové korekce, pásmové propusti, úrovně, typy filtru a další důležité funkce. To nám umožní, aby ve skladbě vynikl každý detail, který interpret zanechal na nahrávce a hudební scéna se ze dveří přesunula přímo před vás. Výsledkem úspěšného nastavení je věrný zvuk a pocit, že sedíte na živém koncertu přímo před interpretem.
