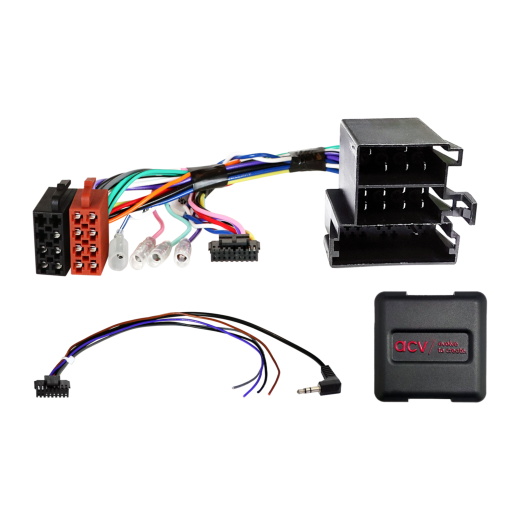

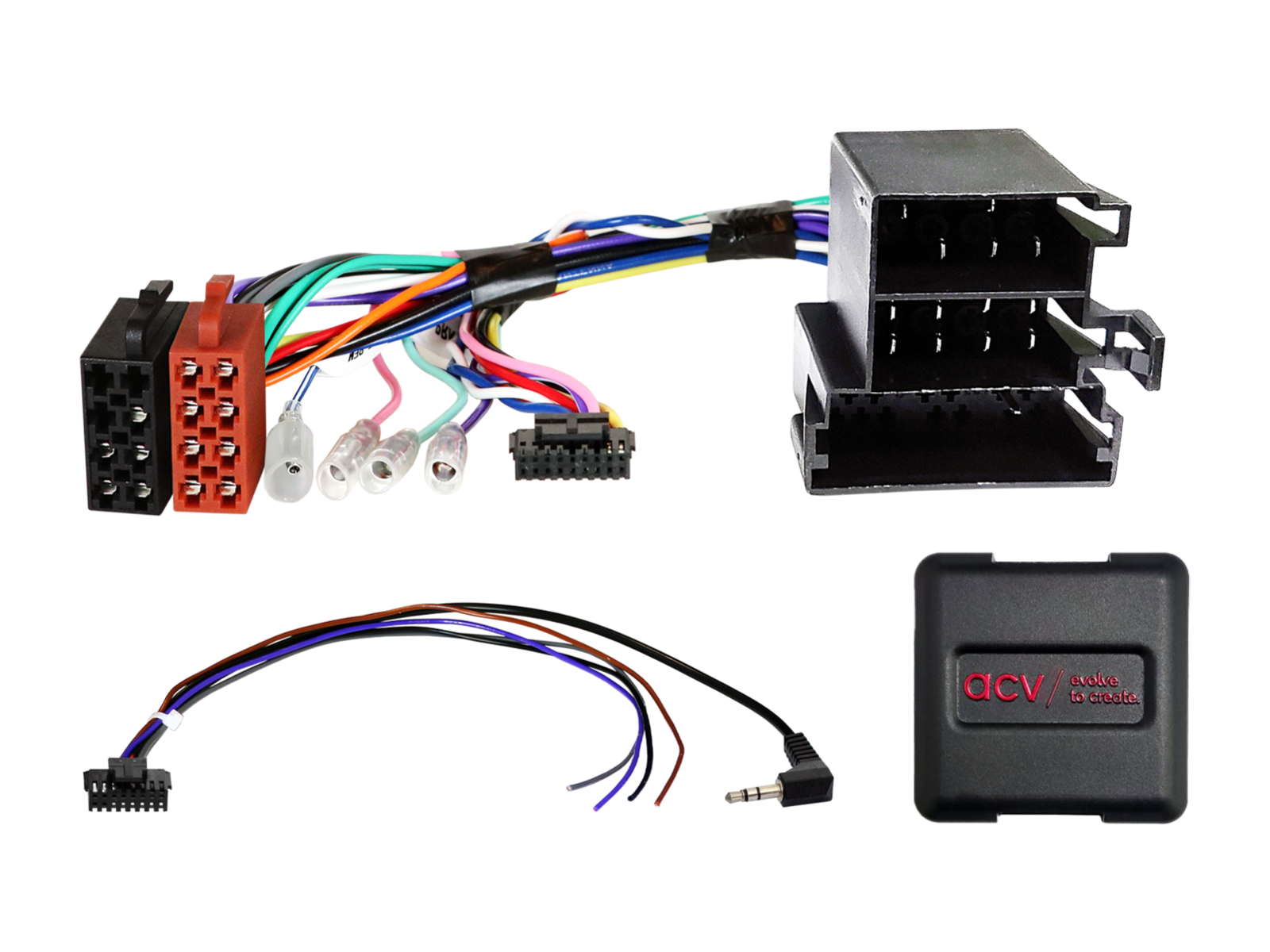

Adaptér ovládání tlačítek na volantu pro Alfa Romeo ACV SWC 42XAR006-0

Adaptér ovládání tlačítek na volantu pro Alfa Romeo ACV SWC 42XAR006-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Alfa Romeo 4C (960) (01/2014->08/2018) s připojením ISO / Mini ISO a OEM ovládáním z volantu na 3,5mm jack nebo volný kabel.
• Alfa Romeo Giulietta (940) (10/2013->04/2016) s připojením ISO / Mini ISO a OEM ovládáním z volantu na 3,5mm jack nebo volný kabel.
• Alfa Romeo Giulietta (940) (04/2016->12/2021) s připojením ISO / Mini ISO a OEM ovládáním z volantu na 3,5mm jack nebo volný kabel.
• Alfa Romeo MiTo (955) (12/2013->08/2016) s připojením ISO / Mini ISO a OEM ovládáním z volantu na 3,5mm jack nebo volný kabel, s OEM jednotkou Continental Touchscreen.
• Alfa Romeo MiTo (955) (08/2016->08/2018) s připojením ISO / Mini ISO a OEM ovládáním z volantu na 3,5mm jack nebo volný kabel, s OEM jednotkou Continental Touchscreen.

CAN Bus informace

• Připojení: ISO / Mini ISO konektor.
• Připojení: OEM ovládání z volantu -> 3,5 mm jack nebo volný kabel.
• Nepodporuje nastavení data a času.
• Nepodporuje úpravu nastavení vozidla.
• DIP přepínače pro nastavení výrobce aftermarket rádia (viz BDA).

Důležité doplňující informace

• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Demontáž originálního rádia provádějte bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

1. Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k HU.
3. Připojte kabel k HU dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény apod.).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Vraťte zpět originální OEM HU.
• Spusťte originální jednotku.
• Vyčkejte na uspání CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po uspání CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Změny na předem osazené kabeláži mohou vést ke ztrátě záruky produktu.
