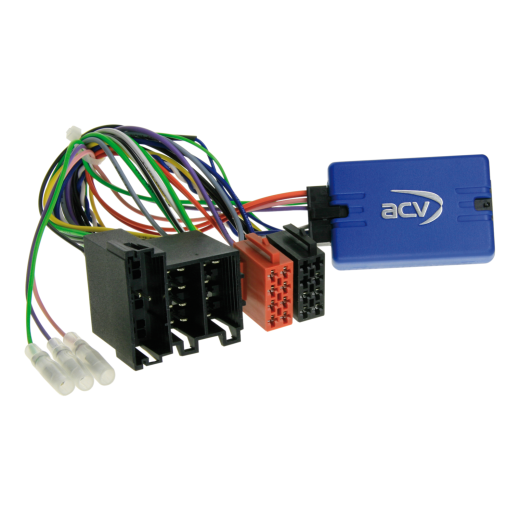

Adaptér ovládání tlačítek na volantu pro Alfa Romeo / Citroen / Fiat ACV SWC 42SAR003-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Alfa Romeo 147 (973) (01/01->08/06), 147 GTA (12/02->12/05), 156 (932) (10/97->03/07), GT (937) (02/04->10/10), Fiat Croma (ZAF 194) (06/05->09/10) a Punto (ZAF 188) (07/99->10/05)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Adaptér ovládání tlačítek na volantu pro Alfa Romeo / Citroen / Fiat ACV SWC 42SAR003-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

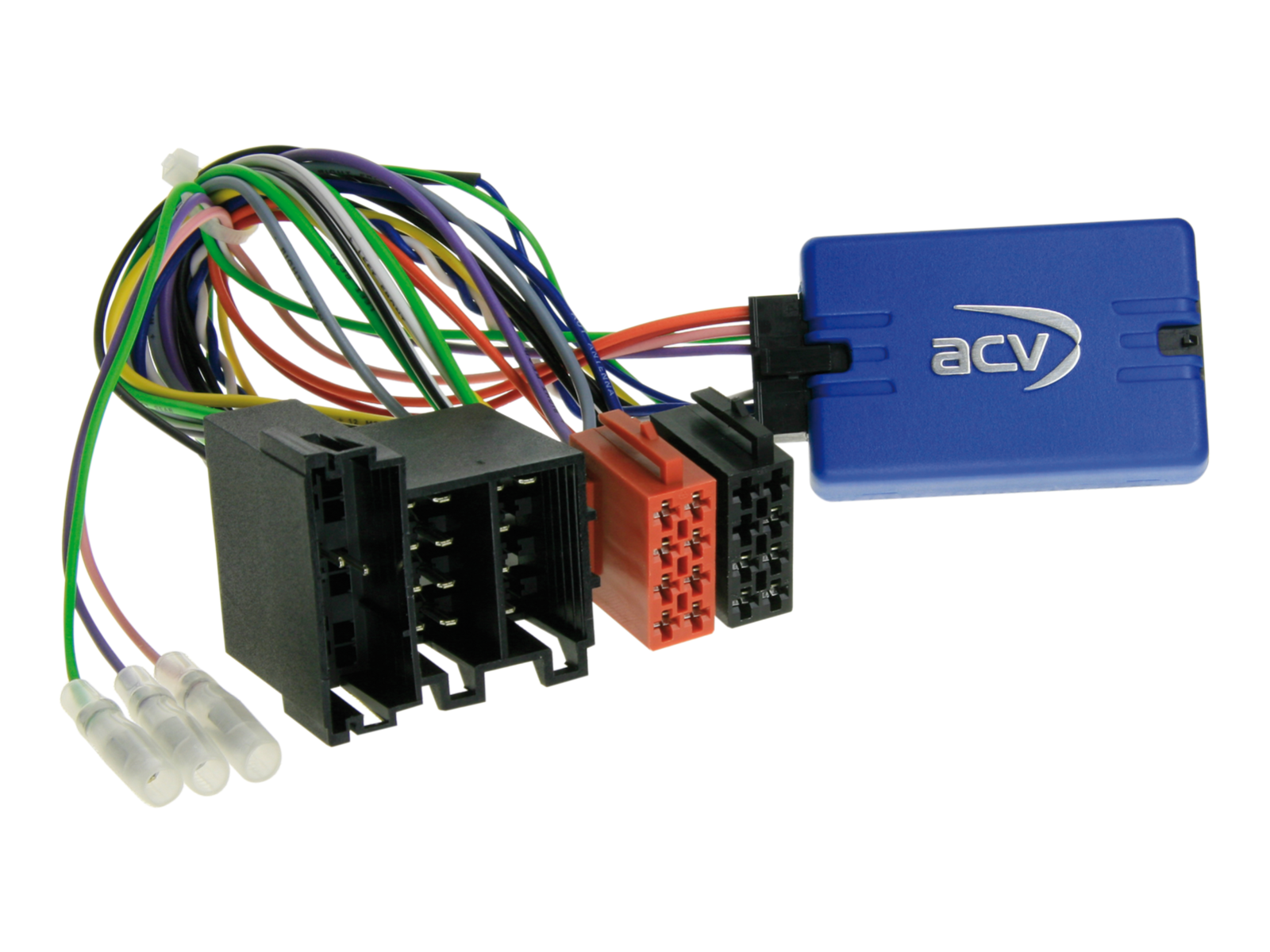

Adaptér ovládání tlačítek na volantu pro Alfa Romeo / Citroen / Fiat / Peugeot ACV SWC 42SAR003-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Alfa Romeo 147 (973) (09/2007 -> 04/2010) - vozidlo s CAN Bus napájením přes ISO konektor, analogovým ovládáním na volantu RC-A/GND/RC-B přes Mini ISO C2 Pin 10/11/12, modul Blue&Me musí zůstat nainstalován, bez +12V zapalovacího napájení Klemme 15, u vozidel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C1 Pin 6.
Alfa Romeo GT (937) (02/2004 -> 10/2010) - vozidlo s CAN Bus napájením přes ISO konektor, analogovým ovládáním na volantu RC-A/GND/RC-B přes Mini ISO C2 Pin 10/11/12, modul Blue&Me musí zůstat nainstalován, bez +12V zapalovacího napájení Klemme 15, u vozidel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C1 Pin 6.
Citroen Jumper (250) (10/2006 -> 11/2011) - vozidlo s CAN Bus napájením přes ISO konektor, analogovým ovládáním na volantu RC-A/GND/RC-B přes Mini ISO C2 Pin 10/11/12, modul Blue&Me musí zůstat nainstalován, bez +12V zapalovacího napájení Klemme 15, vozidlo s radiovou přípravou.
Citroen Relay (250) (2006 -> 2011) - vozidlo s CAN Bus napájením přes ISO konektor, analogovým ovládáním na volantu RC-A/GND/RC-B přes Mini ISO C2 Pin 10/11/12, modul Blue&Me musí zůstat nainstalován, bez +12V zapalovacího napájení Klemme 15, vozidlo s radiovou přípravou.
Fiat Ducato (ZAF 250) (06/2006 -> 06/2011) - vozidlo s CAN Bus napájením přes ISO konektor, analogovým ovládáním na volantu RC-A/GND/RC-B přes Mini ISO C2 Pin 10/11/12, modul Blue&Me musí zůstat nainstalován, bez +12V zapalovacího napájení Klemme 15, s OEM rádiem.
Peugeot Boxer (Y) (02/2007 -> 07/2011) - vozidlo s CAN Bus napájením přes ISO konektor, analogovým ovládáním na volantu RC-A/GND/RC-B přes Mini ISO C2 Pin 10/11/12, modul Blue&Me musí zůstat nainstalován, bez +12V zapalovacího napájení Klemme 15, s OEM rádiem.

CAN Bus informace

Konektory a zapojení:

Konektor: ISO / Mini ISO
CAN Bus napájení přes ISO konektor
Analogové ovládání na volantu: RC-A/GND/RC-B přes Mini ISO C2 Pin 10/11/12
Modul Blue&Me musí zůstat nainstalován
Bez +12V zapalovacího napájení Klemme 15
U vozidel s BOSE OEM Soundsystem: +12V Amp Remote na Mini ISO C1 Pin 6

Důležité doplňující informace

Aktivní systémový adaptér Alfa Romeo/Lancia ISO>ISO: 13-1001-50
Aktivní systémový adaptér pro různé vozy ISO>ISO: 13-1190-50
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Demontáž originálního rádia (OEM HU) provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní (interface) na správné zapojení – bez napětí.

Připojení a pořadí zapojení:

Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu a v BDA.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Vraťte do vozu originální OEM HU.
Spusťte originální jednotku.
Vyvolejte klid (usnutí) CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po uklidnění CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
