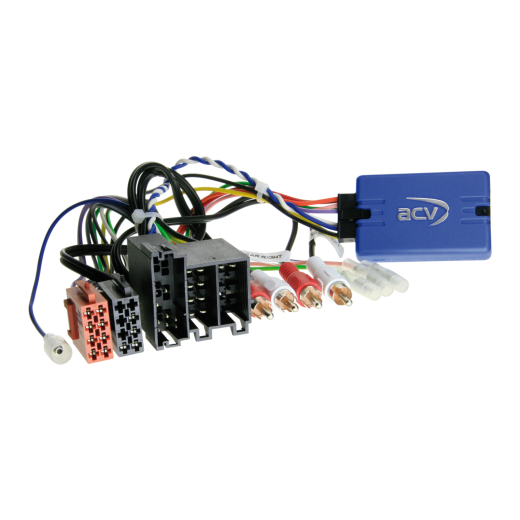

Adaptér ovládání tlačítek na volantu pro Audi ACV SWC 42SAD003-0

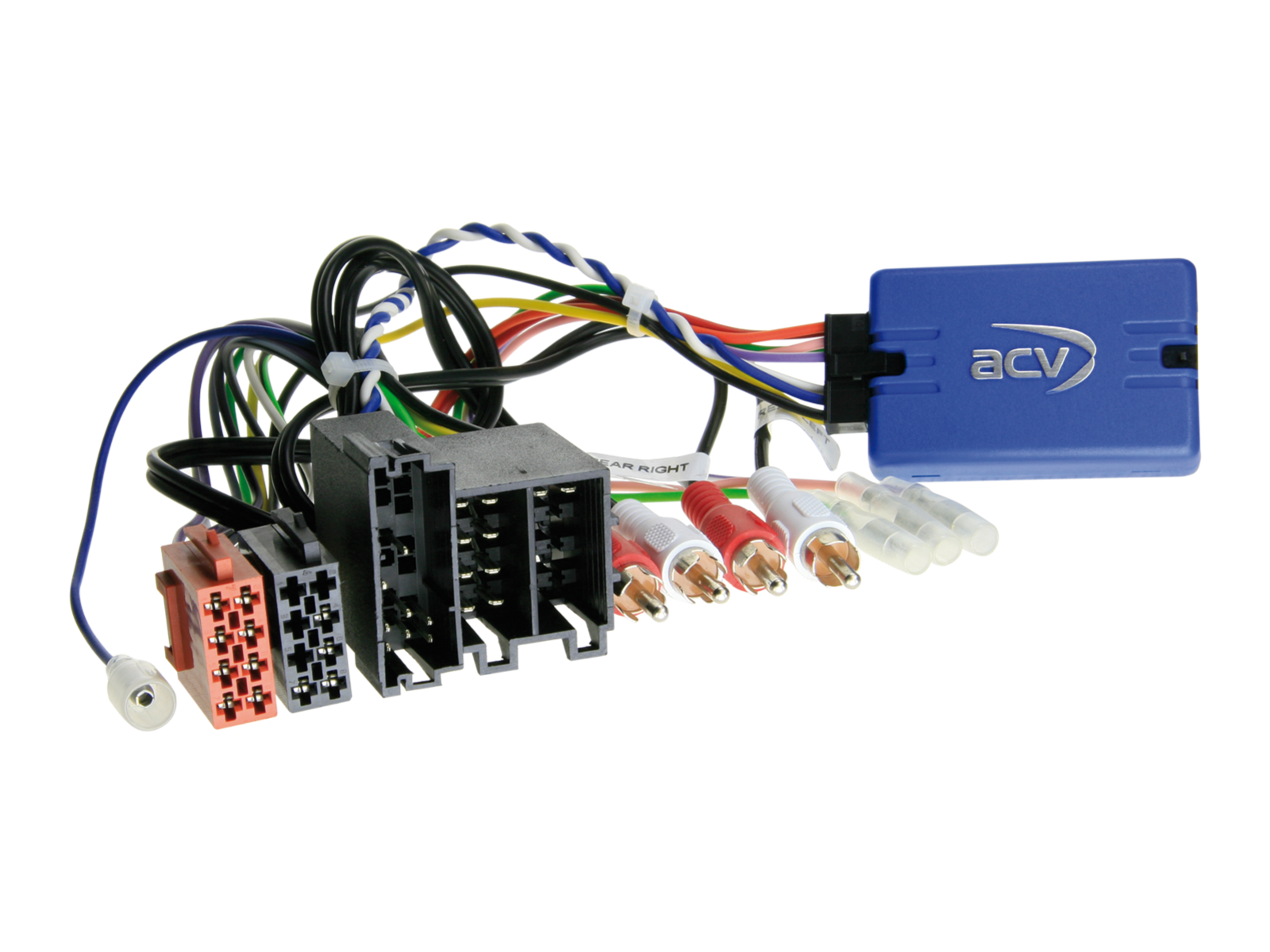

Adaptér ovládání tlačítek na volantu pro Audi ACV SWC 42SAD003-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Audi A2 (8Z) (11/1999 -> 07/2005) - původní autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II nebo Chorus II 1-DIN s 2 otočnými ovladači.
• Audi A3 (8L) (08/2000 -> 06/2003) - původní autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II nebo Chorus II 1-DIN s 2 otočnými ovladači.
• Audi A3 (8P) (07/2003 -> 05/2005) - původní autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II nebo Chorus II 1-DIN s 2 otočnými ovladači.
• Audi A4 (B6/B7) (11/2000 -> 02/2009) - původní autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II nebo Chorus II 1-DIN s 2 otočnými ovladači.
• Audi A6 (4B/C5) (05/2001 -> 03/2006) - původní autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II nebo Chorus II 1-DIN s 2 otočnými ovladači.
• Audi TT (8N) (09/1998 -> 07/2006) - původní autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II nebo Chorus II 1-DIN s 2 otočnými ovladači.

CAN Bus informace

Konektory a napájení:

• Konektor: ISO / Mini ISO.
• Připojení: 2kanálový / 4kanálový OEM audiosystém přes Cinch (přední/zadní).
• U neznámé varianty Audi konektoru použijte položku 42sad00c s ISO/Mini ISO a 40pinovým Quadlock kabelovým svazkem.
• Modrý vodič: +12 V vzdálené zapnutí zesilovače (Amp Remote).

Nastavení a omezení:

• Určeno pro vozidla s OEM jednotkami Blaupunkt, Matsushita, Grundig Concert II, Symphony II, Chorus II 1-DIN s 2 otočnými ovladači.
• Pro aftermarket rádia s výstupní předzesilovací úrovní menší než 3 V použijte adaptér LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp 2/4 kanál (položka: 42sad008).

Signály poskytované adaptérem:

• Červený: +12 V zapalování (Klemme 15)
• Oranžový: +12 V osvětlení (Klemme 58)
• Fialovo/bílý: +12 V signál zpátečky
• Zelený: zem (GND) signál ruční brzdy
• Maximální zátěž výstupů: 100 mA
• Spotřeba proudu >100 mA: 1 relé s odporovou cívkou min. 75 Ohm, 2 relé s odporovou cívkou min. 150 Ohm

Důležité doplňující informace

• Určeno pro aftermarket autorádia Alpine, Parrot, Bosch-Blaupunkt, Blaupunkt, China HU, Kenwood, Clarion, Garmin, JVC, Panasonic, Pioneer, Sony, XZent, Zenec a další (multilead řešení).
• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Demontáž originálního rádia (OEM HU) provádějte bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface) na správné zapojení – bez napětí.

Připojení a pořadí zapojení:

1. Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k HU.
3. Připojte kabel k HU dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu a v BDA.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Vraťte do vozu originální OEM HU.
• Spusťte originální jednotku.
• Vyvolejte klid (usnutí) CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po uklidnění CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
