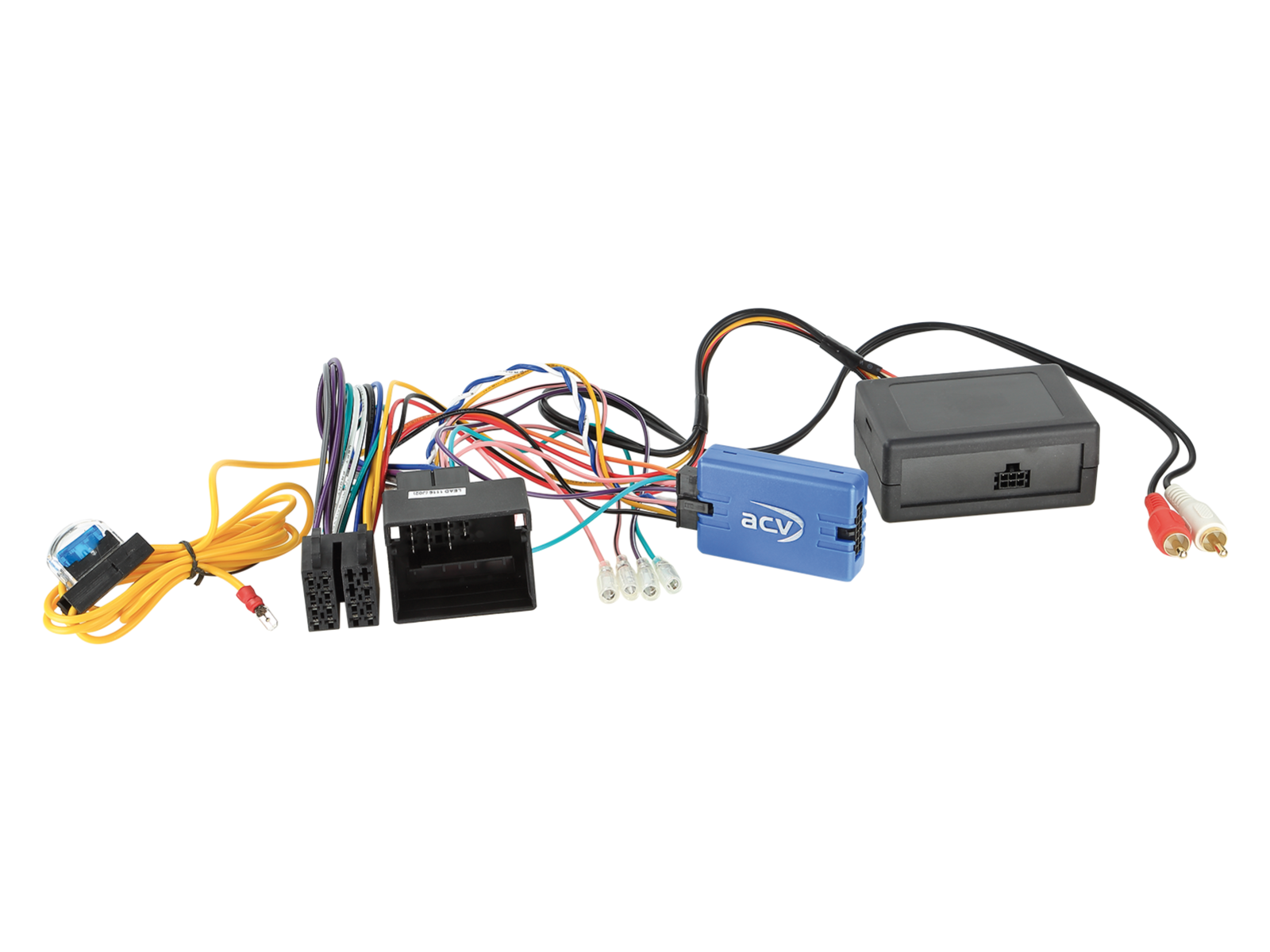

Adaptér ovládání tlačítek na volantu pro BMW ACV SWC 42SBM012-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro BMW řada 1 (E81/E82/E87/E88) (03/04->10/13), řada 3 (E90/E91/E92/E93) (03/05->10/13), řada 5 (E60/E61) (07/03->07/10), X5 (E70) (03/07->09/13) a X6 (E71/E72) (05/08->06/14)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro BMW ACV SWC 42SBM012-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

BMW řada 1 (E81/E82/E87/E88) (03/2004 -> 10/2013) – vozidlo s 40 Pin Quadlock BMW konektorem, +12V stálým napájením (Klemme 30) přes jištěný bateriový přívod, MOST výstupem na Cinch, originálním Business Professional OEM rádiem, OEM MOST ozvučovacím systémem, bez iDrive a bez podpory PDC a varovných tónů.
BMW řada 3 (E90/E91/E92/E93) (03/2005 -> 10/2013) – stejné podmínky jako výše.
BMW řada 5 (E60/E61) (07/2003 -> 07/2010) – stejné podmínky jako výše.
BMW X5 (E70) (03/2007 -> 09/2013) – stejné podmínky jako výše.
BMW X6 (E71/E72) (05/2008 -> 06/2014) – stejné podmínky jako výše.

CAN Bus informace

Konektory a zapojení:

40 Pin Quadlock BMW konektor
+12V stálé napájení (Klemme 30) – bateriový přívod s pojistkou
MOST – převod na Cinch
PDC – nepodporováno
Varovné tóny – nepodporováno
Bez iDrive

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Demontáž originálního rádia (OEM HU) provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní (interface) na správné zapojení – bez napětí.

Připojení a pořadí zapojení:

Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu a v BDA.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Vraťte do vozu originální OEM HU.
Spusťte originální jednotku.
Vyvolejte klid (usnutí) CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po uklidnění CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
