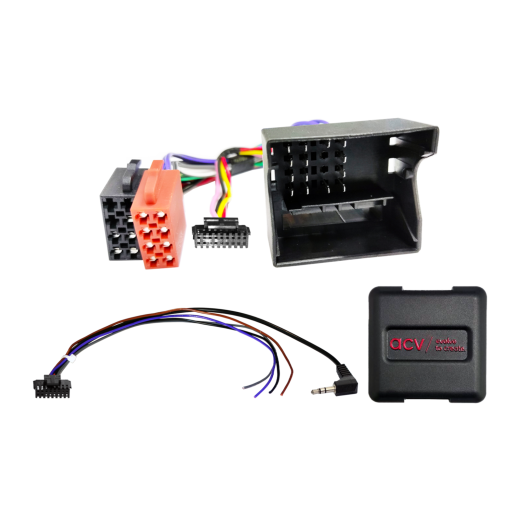

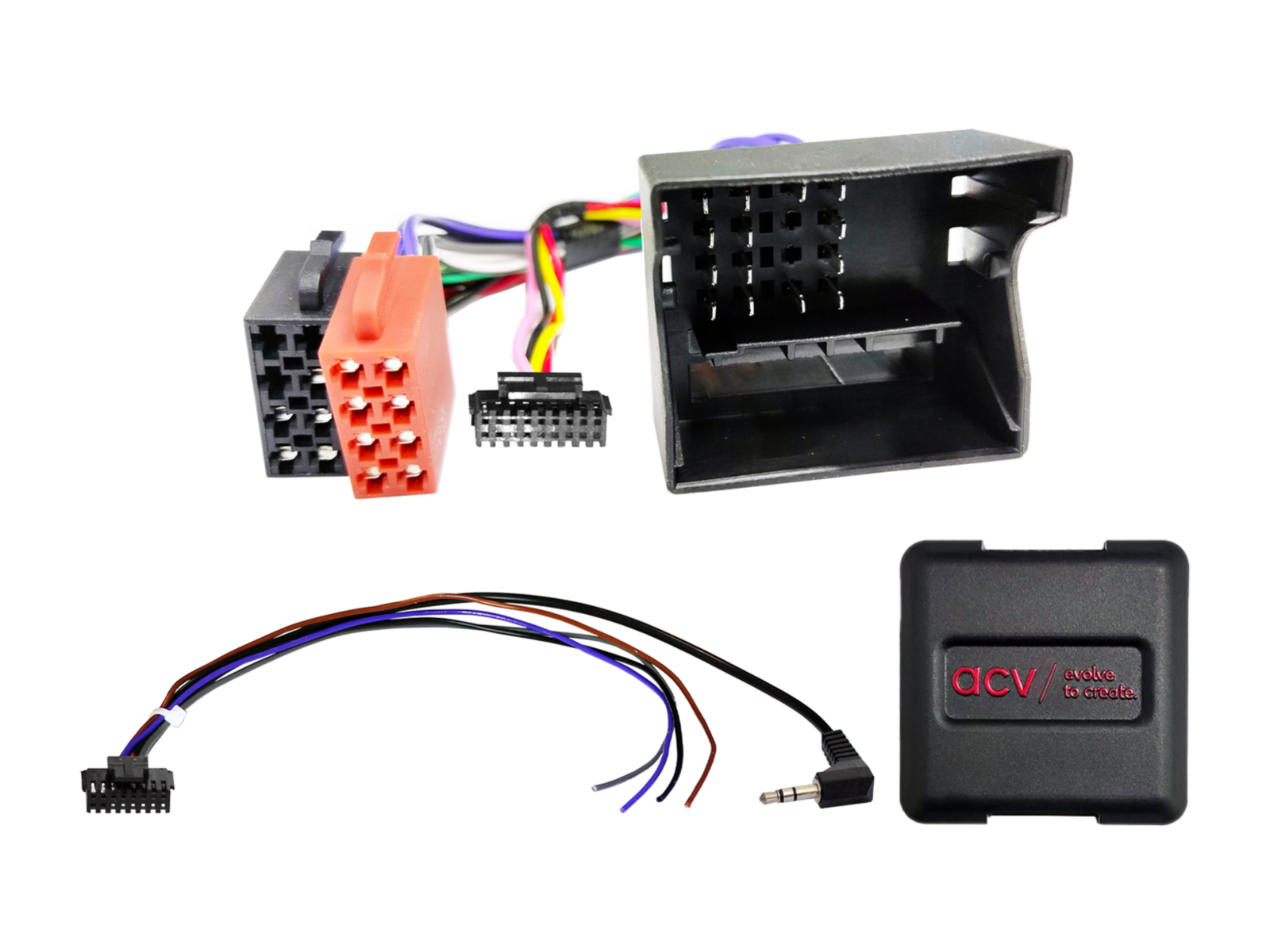

Adaptér ovládání tlačítek na volantu pro BMW ACV SWC 42XBM004-0

Adaptér ovládání tlačítek na volantu pro BMW a Mini ACV SWC 42XBM004-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• BMW řada 3 (E46) (07/1998->02/2007) s Business OEM rádiem, bez Professional OEM navigace a bez OEM zesilovaného audiosystému.
• BMW řada 5 (E39) (09/2000->05/2004) s Business OEM rádiem, bez Professional OEM navigace a bez OEM zesilovaného audiosystému.
• BMW X3 (E83) (02/2004->08/2010) s Business OEM rádiem, bez Professional OEM navigace a bez OEM zesilovaného audiosystému.
• BMW X5 (E53) (03/2000->11/2006) s Business OEM rádiem, bez Professional OEM navigace a bez OEM zesilovaného audiosystému.
• BMW Z4 (E85) (03/2002->08/2008) s Business OEM rádiem, bez Professional OEM navigace a bez OEM zesilovaného audiosystému.
• Mini (R50/R53) (06/2001->11/2006) s Business OEM rádiem, bez Professional OEM navigace a bez OEM zesilovaného audiosystému.
• Mini (R52) (07/2004->08/2008) s Business OEM rádiem, bez Professional OEM navigace a bez OEM zesilovaného audiosystému.

CAN Bus informace

• Připojení: 40pinový BMW Quadlock konektor.
• Výstup pro ovládání z volantu: 3,5 mm jack / volný vodič (podle typu neoriginální jednotky).
• Pokud si nejste jisti typem BMW konektoru, použijte kabeláž 42xbm00c (obsahuje 17pin i 40pin Quadlock svazek).
• Určeno pro vozy s Business OEM jednotkou (bez Professional OEM navigace) a bez OEM zvukového systému (DSP/Harman Kardon).
• Doporučeno demontovat OEM doplňky: CD-měnič / TV tuner / telefonní modul.
• Nastavení DIP přepínačů dle značky neoriginálního rádia viz BDA.

Důležité doplňující informace

• K plné funkčnosti adaptéru je nutné objednat příslušný propojovací kabel pro značku neoriginálního rádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Demontáž originálního rádia provádějte bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

1. Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k HU.
3. Připojte kabel k HU dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény apod.).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Vraťte zpět originální OEM HU.
• Spusťte originální jednotku.
• Vyčkejte na uspání CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po uspání CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Změny na předem osazené kabeláži mohou vést ke ztrátě záruky produktu.
