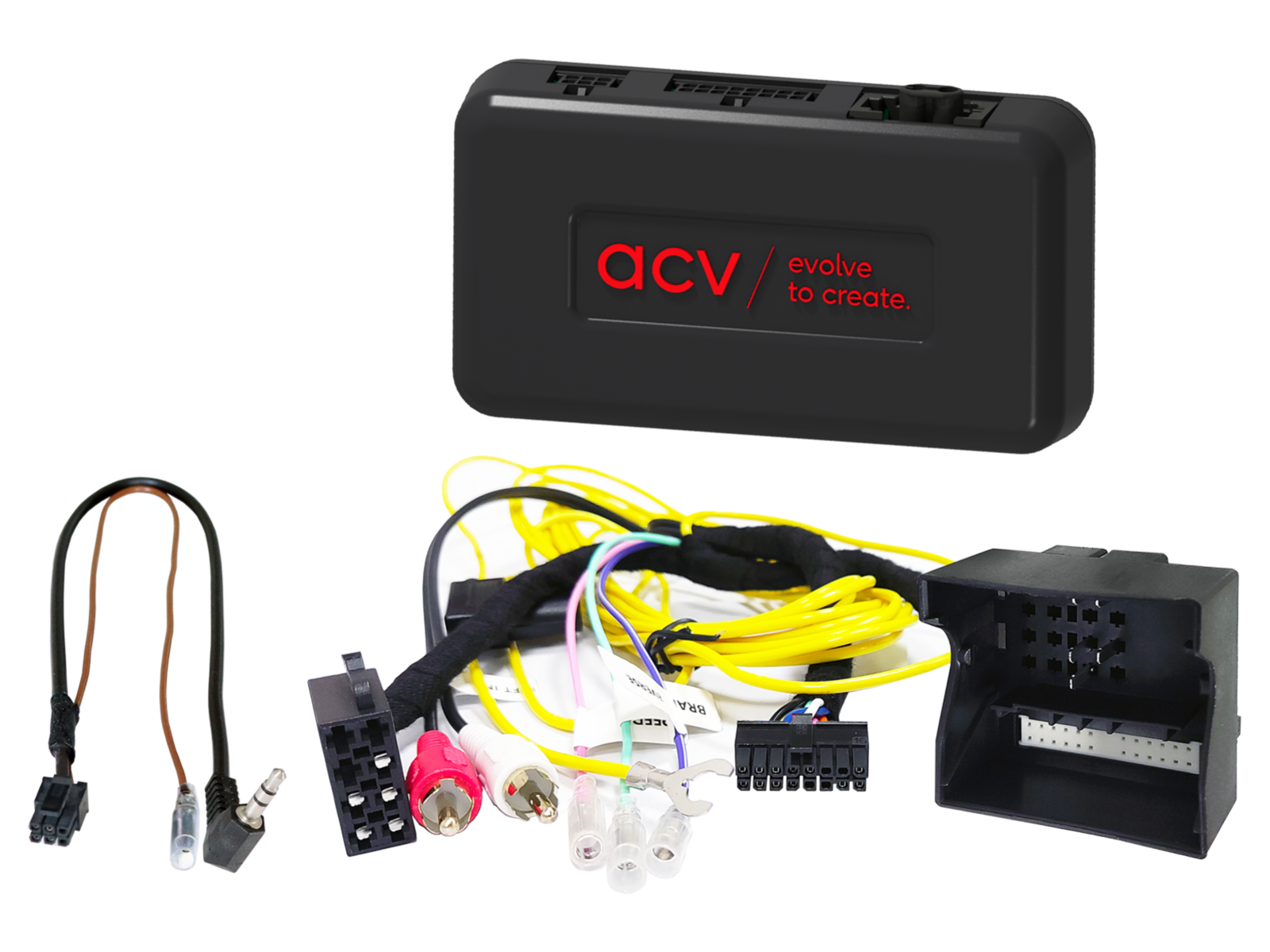

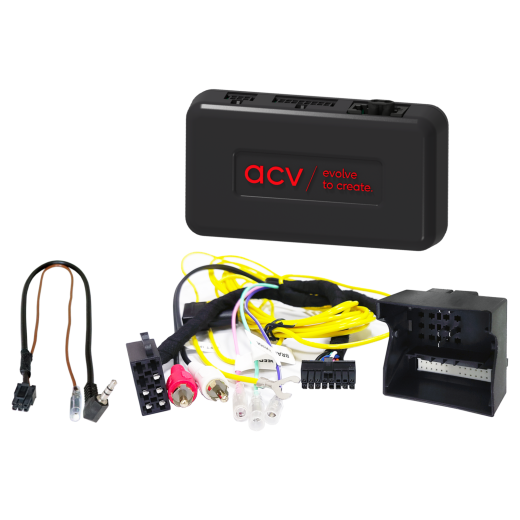

Adaptér ovládání tlačítek na volantu pro BMW ACV SWC 42XBM012-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro BMW 1 (E81/E82/E87/E88) (03/04->10/13), 3 (E90/E91/E92/E93) (03/05->10/13), 5 (E60/E61) (07/03->07/10), X5 (E70) (03/07->09/13) a X6 (E71/E72) (05/08->06/14)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro BMW ACV SWC 42XBM012-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

BMW řady 1 [E81, E82, E87, E88] (2004 -> 2013) - původní autorádio BMW Business, Professional.
BMW řady 3 [E90, E91, E92, E93] (2005 -> 2013) - původní autorádio BMW Business, Professional.
BMW řady 5 [E60, E61] (2003 -> 2010) - původní autorádio BMW Business, Professional.
BMW X5 [E70] (2007 -> 2013) - původní autorádio BMW Business, Professional.
BMW X6 [E71, E72] (2008 -> 2014) - původní autorádio BMW Business, Professional.

CAN Bus informace

Konektory a napájení:

Konektor: 40pinový Quadlock BMW.
Napájení: +12 V stálý proud (Klemme 30, pojistka) – žlutý vodič.
Připojení OEM zvukového systému MOST na RCA (cinch) – červený/bílý konektor.
Výstup pro OEM ovládání z volantu: 3,5mm jack nebo volný vodič.

Nastavení:

Nastavte DIP přepínače dle použitého výrobce aftermarket autorádia.

Kompatibilita s vozidly:

Vozidla s originálním rádiem Business/Professional.
Vozidla s OEM MOST zvukovým systémem.
Vozidla bez iDrive.

Vozidla s parkovacími senzory (PDC):

PDC podporováno, varovné tóny nepodporovány (položka: can-pdc).

Další informace o připojení:

Cinch (RCA) – připojit na přední předzesilovací výstup aftermarket autorádia.
Funkce fader není podporována.

Dostupné pomocné signály:

+12 V zapalování (Klemme 15).
+12 V osvětlení (Klemme 58).
+12 V zpátečka.
Rychlostní signál.
GND pro signál ruční brzdy.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzální „China HU“ s vodiči Key1/Key2/GND nebo 3,5mm jackem dle typu.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Demontáž originálního rádia provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény apod.).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Vraťte zpět originální OEM HU.
Spusťte originální jednotku.
Vyčkejte na uspání CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po uspání CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Změny na předem osazené kabeláži mohou vést ke ztrátě záruky produktu.
