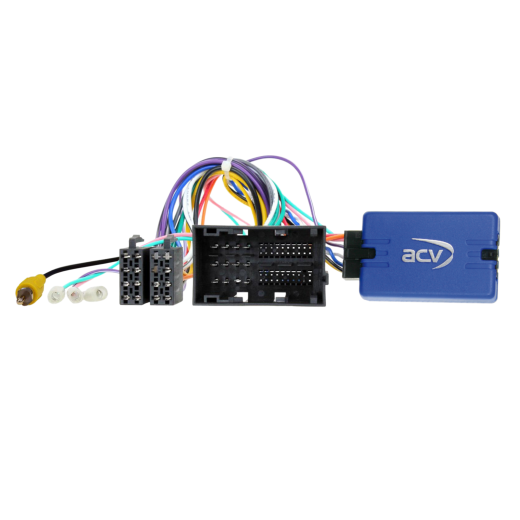

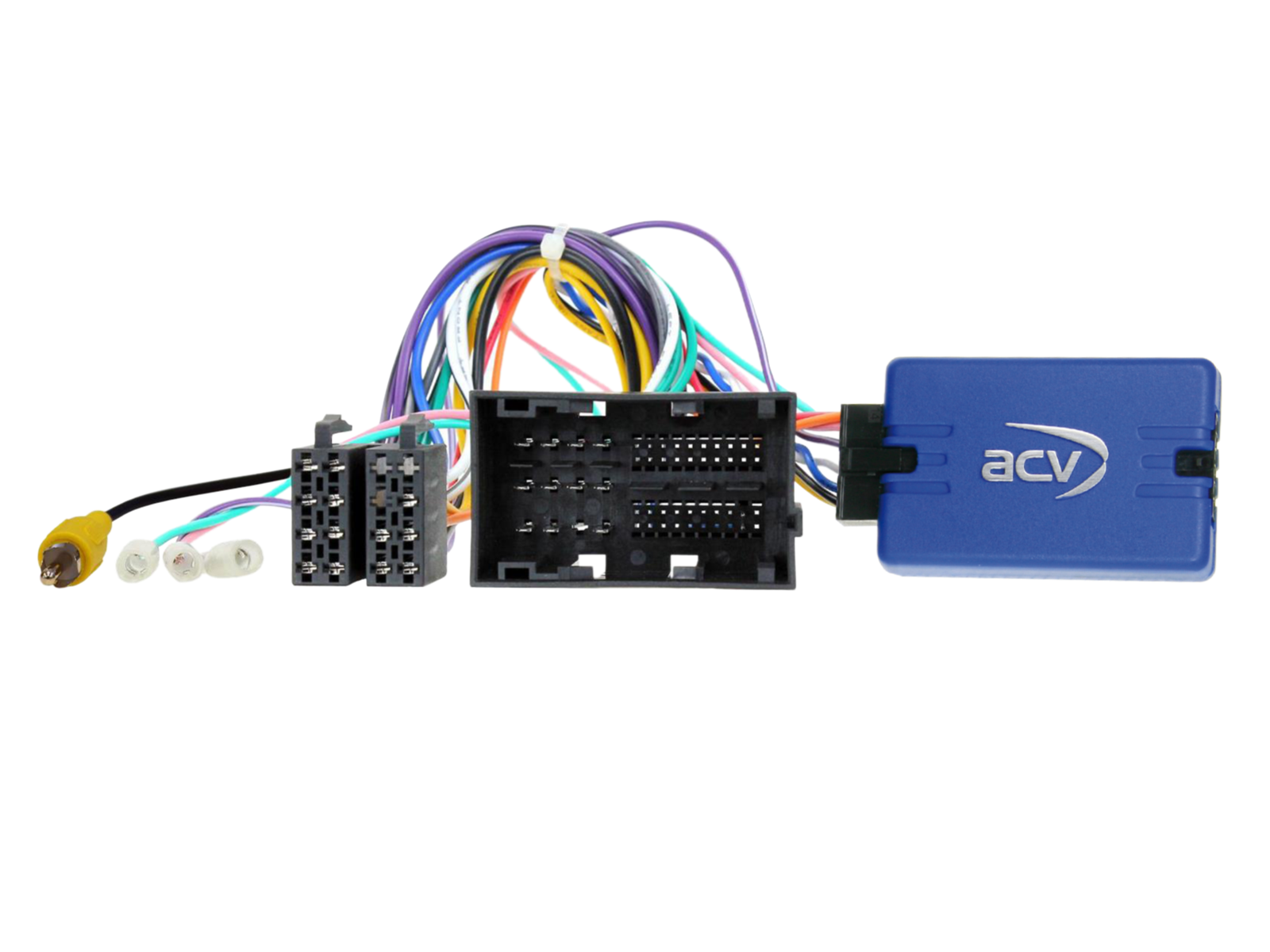

Adaptér ovládání tlačítek na volantu pro Citroen / Fiat / Opel / Peugeot ACV SWC 42SFA019-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Citroën / Fiat / Opel / Peugeot ACV SWC 42SFA019-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za neoriginální jednotku. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že jsou shodné jak po technické, tak vizuální stránce. Před instalací ověřte, zda bylo ve vozidle použito některé z uvedených originálních rádií. Před finální montáží vždy otestujte funkce vozidla, nastavení systému a ovládání z volantu (SWC).

Určeno pro automobily

Citroën Jumper (250) (05/2014 -> 10/2022) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.
Citroën Jumper (250) (10/2022 -> 2024) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.
Citroën e-Jumper (259) (10/2021 -> 2024).
Citroën Relay (250) (2006 -> 2024) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.

Fiat 500 (ZAF 312) (07/2016 -> 2023).
Fiat 500L (ZAF 199) (10/2012 -> 07/2017).
Fiat 500L (ZAF 199) (07/2017 -> 03/2022).
Fiat Doblo (ZAF 263) (01/2015 -> 06/2022).
Fiat Ducato (ZFA 250) (05/2014 -> 11/2021) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.

Opel Movano Cargo C (Y) (10/2021 -> 01/2024) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.
Opel Movano Cargo C (Y) (01/2024 -> 2024) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.
Opel Movano Electrik Cargo C (Y) (10/2021 -> 01/2024) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.
Opel Movano Electrik Cargo C (Y) (01/2024 -> 2024) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.

Peugeot Boxer (Y) (09/2014 -> 12/2019) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.
Peugeot Boxer (Y) (08/2018 -> 2024) vozidla s Continental 250VP1/250VP2, UConnect nebo Daiichi, u Daiichi se svazkem černých kabelů demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče, u přímo zapojeného Daiichi s barevnými kabely použijte 42a-1094-018.
Peugeot e-Boxer (Y) (10/2021 -> 2024).

CAN Bus informace

Připojení: 52pinový Fiat konektor.
OEM couvací kamera: Cinch (samec) žlutý do vstupu couvací kamery rádia.
Podporované OEM jednotky: Continental 250VP1 / 250VP2, UConnect, Daiichi.
Daiichi – kabelový svazek černé kabely: demontujte adaptér kabelového svazku v rádiovém šachtu na straně řidiče. Daiichi – přímo zapojené barevné kabely: použijte adaptér 42a-1094-018.
DIP přepínače při chybě denního počítadla kilometrů: 1 ON pro 250VP1, 2 ON pro 250VP2, 3 ON pro Blue&Me, 4 ON pro Pioneer, 1 OFF + 2 OFF + 3 ON pro Daiichi. Nastavujte bez napětí a po změně nechte CAN Bus usnout.
Nekompatibilní u vozidel s přetrvávající chybou a odlišným softwarem.
Nejsou podporovány: nastavení palubního počítače a vozidla, asistent dálkových světel, vybrané asistenční systémy, nastavení data/času.

OEM couvací kamera – zapojení OEM konektoru

Adaptér OEM kamera 52pin Fiat / 32pin Ford: 771000-2000.
Červený: Pin 31 Video+.
Bílý: Pin 32 Video−.
Černý: Pin 33 stínění.

Poskytované signály

+12 V zapalování (Klemme 15).
+12 V osvětlení (Klemme 58).
+12 V signál zpátečky.
Rychlostní signál.
GND ruční brzda.
Maximální zatížení výstupů: 100 mA. Při odběru nad 100 mA použijte relé s minimálním odporem cívky 75 Ω (1 relé) nebo 150 Ω (2 relé).

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
Demontáž OEM jednotky provádějte bez napětí.
Bez napětí zkontrolujte všechny propoje rozhraní na správnost a průchodnost.

Připojení a pořadí zapojení

Nastavení a hardwarovou konfiguraci rozhraní provádějte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k jednotce.
Připojte kabel k jednotce dle návodu aftermarket rádia.
Připojte všechny další vodiče dle návodu aftermarket rádia.
Hlavní napájecí spoj k vozidlu připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a v BDA.
Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree a napájení antény.
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a kabelu k jednotce

Všechny změny provádějte bez napětí.
Po změně opakujte kroky 5–8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla

Vraťte do vozu původní OEM jednotku.
Zapněte OEM jednotku.
Vyčkejte na uspání CAN Bus.
Zkontrolujte hardwarovou konfiguraci rozhraní.
Po uspání CAN Bus postupujte podle kroků 5–8 uvedených výše.

Při úpravách zapojení nebo vedení kabeláže

Úpravy smí provádět pouze odborně vyškolený personál.
Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
Před zapojením ověřte funkci měřením a podle schématu vozidla.
Úpravy jsou prováděny na vlastní odpovědnost bez záruky funkce.
Za případné poškození vozidla, zařízení nebo rozhraní nenese dodavatel odpovědnost.
Zásahy do předem osazené kabeláže mohou zrušit záruku produktu.
