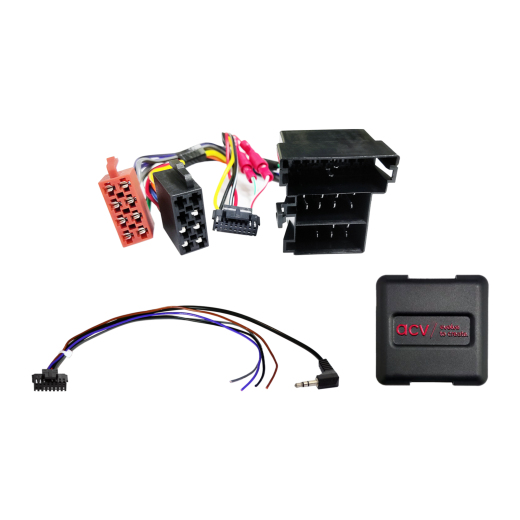

Adaptér ovládání tlačítek na volantu pro Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA016-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Citroen Jumper (250) (05/14->10/22, 10/22->2024), e-Jumper (259) (10/21->2024), Relay (250) (2006->2024), Fiat Ducato (ZAF 250) (05/14->11/21), Opel Movano Cargo C (Y) (10/21->01/24, 01/24->2024), Movano Electric Cargo C (Y) (10/21->01/24, 01/24->2024), Peugeot Boxer (Y) (09/14->12/19, 08/18->2024), e-Boxer (Y) (10/21->2024)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Adaptér ovládání tlačítek na volantu pro Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA016-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Citroën / Fiat / Opel / Peugeot ACV SWC 42XFA016-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu.

Určeno pro automobily

Citroën Jumper [250] (05/2014 -> 10/2022) - původní autorádio OEM.
Citroën Jumper [250] (10/2022 -> 2024) - původní autorádio OEM.
Citroën e-Jumper [259] (10/2021 -> 2024) - původní autorádio OEM.
Citroën Relay [250] (2006 -> 2024) - původní autorádio OEM.

Fiat Ducato [ZAF 250] (05/2014 -> 11/2021) - původní autorádio OEM.

Opel Movano Cargo C [Y] (10/2021 -> 01/2024) - původní autorádio OEM.
Opel Movano Cargo C [Y] (01/2024 -> 2024) - původní autorádio OEM.
Opel Movano Electric Cargo C [Y] (10/2021 -> 01/2024) - původní autorádio OEM.
Opel Movano Electric Cargo C [Y] (01/2024 -> 2024) - původní autorádio OEM.

Peugeot Boxer [Y] (09/2014 -> 12/2019) - původní autorádio OEM.
Peugeot Boxer [Y] (08/2018 -> 2024) - původní autorádio OEM.
Peugeot e-Boxer [Y] (10/2021 -> 2024) - původní autorádio OEM.

CAN Bus informace

Konektor: ISO / Mini ISO.
Výstup pro OEM ovládání z volantu: 3,5mm jack nebo volný vodič.
Vozidla s +12V spínaným napájením a analogovým SWC v Mini ISO konektoru piny 10/11/12 SWC1/GND/SWC2.
Vozidla bez původního autorádia OEM.
V případě záměny funkcí tlačítek SWC prohoďte připojení zeleného/modrého vodiče.
Pro vozidla s OEM jednotkou Daiichi s přímo zapojenými barevnými vodiči ověřte analogové signály s OEM jednotkou před montáží.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzální „China HU“ s vodiči Key1/Key2/GND nebo 3,5mm jackem dle typu.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Demontáž originálního rádia provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní, zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény apod.).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Vraťte zpět originální OEM HU.
Spusťte originální jednotku.
Vyčkejte na uspání CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po uspání CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Změny na předem osazené kabeláži mohou vést ke ztrátě záruky produktu.
