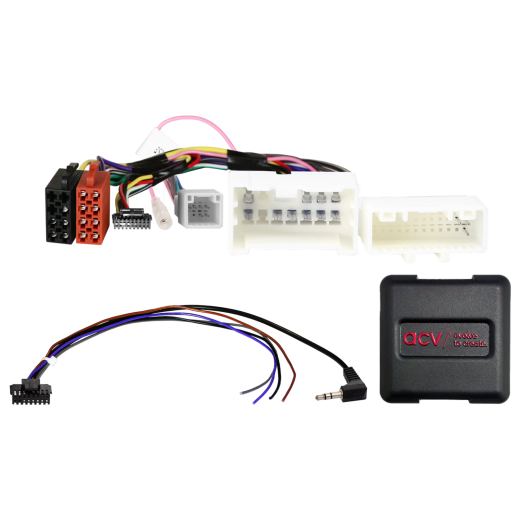

Adaptér ovládání tlačítek na volantu pro Dacia / Fiat / Mercedes / Nissan / Opel / Renault ACV SWC 42XVX006-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Dacia Dokker (SD) (12/12->03/17, 03/17->11/21), Dokker Stepway (SD) (11/14->03/17, 03/17->11/20), Duster (SD) (11/13->12/17), Duster (SR) (01/18->07/21, 09/21->2024), Lodgy (SD) (06/12->06/21), Lodgy Stepway (SD) (11/14->06/21), Logan MCV (SD) (07/13->09/20), Sandero (SD) (01/13->09/20) a Sandero Stepway (SD) (01/13->09/20), Fiat Talento (ZAF 296) (07/16->10/21), Mercedes Citan (W415) (10/12->12/20), Nissan NV300 (4/J4) (11/16->06/19, 06/19->09/21, 05/21->09/21), NV400 (M) (07/14->07/20, 07/20->12/21), Primastar (4/F4/J4) (01/11->05/15), Opel Movano B (X62) (10/13->09/19, 10/19->08/21), Vivaro B (X82) (06/14->01/19), Renault Captur (R) (06/13->03/17, 03/17->12/19), Clio IV (X98) (11/12->06/16, 06/16->12/20), Kangoo (W) (03/13->12/20), Master III (M) (09/14->08/18, 10/19->2024), Master III Z.E. (M) (06/18->06/20), Trafic III (J/JL) (09/14->07/19, 09/19->03/22) a Twingo (N) (01/12->07/14)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Dacia / Fiat / Mercedes / Nissan / Opel / Renault ACV SWC 42XVX006-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Dacia Dokker (SD) (12/2012 -> 03/2017) - původní autorádio OEM.
Dacia Dokker (SD) (03/2017 -> 11/2021) - původní autorádio OEM.
Dacia Dokker Stepway (SD) (11/2014 -> 03/2017) - původní autorádio OEM.
Dacia Dokker Stepway (SD) (03/2017 -> 11/2020) - původní autorádio OEM.
Dacia Duster (SD) (11/2013 -> 12/2017) - původní autorádio OEM.
Dacia Duster (SR) (01/2018 -> 07/2021) - původní autorádio OEM.
Dacia Duster (SR) (09/2021 -> 2024) - původní autorádio OEM, vozidla s otevřenou palubní deskou.
Dacia Lodgy (SD) (06/2012 -> 06/2021) - původní autorádio OEM.
Dacia Lodgy Stepway (SD) (11/2014 -> 06/2021) - původní autorádio OEM.
Dacia Logan MCV (SD) (07/2013 -> 09/2020) - původní autorádio OEM.
Dacia Sandero (SD) (01/2013 -> 09/2020) - původní autorádio OEM.
Dacia Sandero Stepway (SD) (01/2013 -> 09/2020) - původní autorádio OEM.

Fiat Talento (ZAF 296) (07/2016 -> 10/2021) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.

Mercedes-Benz Citan (W415) (10/2012 -> 12/2020) - původní autorádio OEM.

Nissan NV300 (4/J4) (11/2016 -> 06/2019) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.
Nissan NV300 (4/J4) (06/2019 -> 09/2021) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.
Nissan NV300 (4/J4) (05/2021 -> 09/2021) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.
Nissan NV400 (M) (07/2014 -> 07/2020) - původní autorádio OEM.
Nissan NV400 (M) (07/2020 -> 12/2021) - původní autorádio OEM.
Nissan Primastar (4/F4/J4) (01/2011 -> 05/2015) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.

Opel Movano B (X62) (10/2013 -> 09/2019) - původní autorádio OEM, vozidla s Navi 50 Intellilink OEM Navigation s předním AUX/USB nebo Media Nav OEM Sat Nav, vozidla s 1-DIN OEM HU černý s předním AUX/USB a dvěma chromovanými ovladači.
Opel Movano B (X62) (10/2019 -> 08/2021) - původní autorádio OEM, vozidla s Navi 50 Intellilink OEM Navigation s předním AUX/USB nebo Media Nav OEM Sat Nav, vozidla s 1-DIN OEM HU černý s předním AUX/USB a dvěma chromovanými ovladači.
Opel Vivaro B (X82) (06/2014 -> 01/2019) - původní autorádio OEM, vozidla s Navi 50 Intellilink OEM Navigation s předním AUX/USB nebo Media Nav OEM Sat Nav, vozidla s 1-DIN OEM HU černý s předním AUX/USB a dvěma chromovanými ovladači.

Renault Captur (R) (06/2013 -> 03/2017) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Captur (R) (03/2017 -> 12/2019) - původní autorádio OEM.
Renault Clio IV (X98) (11/2012 -> 06/2016) - původní autorádio OEM, vozidla s Navi 50 Intellilink OEM Navigation s předním AUX/USB nebo Media Nav OEM Sat Nav, vozidla s 1-DIN OEM HU černý s předním AUX/USB a dvěma chromovanými ovladači.
Renault Clio IV (X98) (06/2016 -> 12/2020) - původní autorádio OEM, vozidla s Navi 50 Intellilink OEM Navigation s předním AUX/USB nebo Media Nav OEM Sat Nav, vozidla s 1-DIN OEM HU černý s předním AUX/USB a dvěma chromovanými ovladači.
Renault Kangoo (W) (03/2013 -> 12/2020) - původní autorádio OEM.
Renault Master III (M) (09/2014 -> 08/2018) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Master III Z.E. (M) (06/2018 -> 06/2020) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Master III (M) (10/2019 -> 2024) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Trafic III (J/JL) (09/2014 -> 07/2019) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Trafic III (J/JL) (09/2019 -> 03/2022) - původní autorádio OEM, vozidla s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Twingo (N) (01/2012 -> 07/2014) - původní autorádio OEM, vozidla s 1-DIN OEM HU černý s předním USB.

CAN Bus informace

Provedení: analog
Konektory: 12 Pin / 24 Pin / 6 Pin Dacia
SWC: 3,5 mm jack / volné vodiče
Možné nutné kódování šedého OEM konektoru pomocí dílenského nástroje.
Pro vozidla s OEM Sat Nav / OEM kamerou je nutné před montáží zkontrolovat 24 Pin konektor měřením s originální HU (Pin 9: +6V napájení OEM kamery, Pin 21: GND OEM kamery, Pin 10: Video+, Pin 22: Video−).
Pro napájení OEM kamery je možné použít snižovač napětí 12V → 6V / 1,5A max (položka: 30.3520-04).

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

Zkontrolujte všechny funkce a nastavení vozidla s původní OEM jednotkou.
Odpojte OEM autorádio bez napětí.
Zkontrolujte všechny konektory a zapojení rozhraní bez napětí.

Připojení a pořadí zapojení

Zkontrolujte nastavení a HW konfiguraci rozhraní bez napětí.
Zkontrolujte konfiguraci HU kabelu bez napětí.
Připojte HU kabel dle návodu k aftermarket autorádiu.
Připojte ostatní vodiče dle návodu k autorádiu.
Hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle manuálu.
Nakonfigurujte aftermarket HU dle návodu (SWC/kamera/handsfree/napájení antény atd.).
Proveďte funkční test ovládání z volantu a systémů vozidla.

Změna konfigurace rozhraní a HU kabelu

Provádějte jen bez napětí.
Po změně postupujte opět kroky 5 až 8 výše.

V případě poruchy

Nainstalujte zpět OEM HU.
Spusťte OEM HU.
Vyvolejte vypnutí CAN Bus.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus proveďte opět kroky 5 a 6 výše.

Při úpravách zapojení nebo vedení kabeláže

Úpravy provádí pouze proškolený odborník.
Před zapojením ověřte schválení výrobcem a vliv na záruku vozidla.
Ověřte funkčnost a správnost zapojení měřením dle schématu vozidla.
Úpravy jsou prováděny na vlastní odpovědnost bez záruky funkce či nepoškození vozidla.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky.
