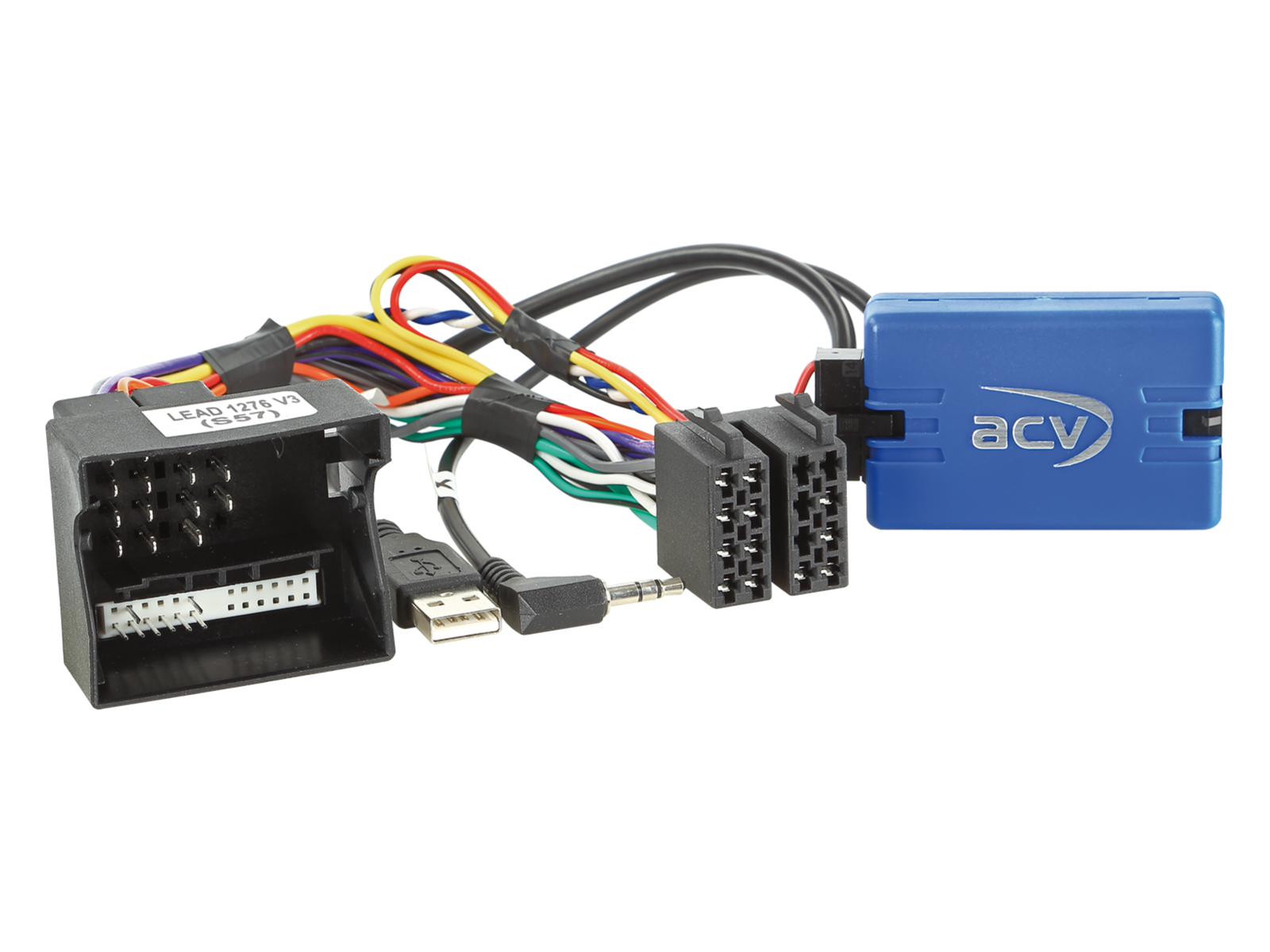

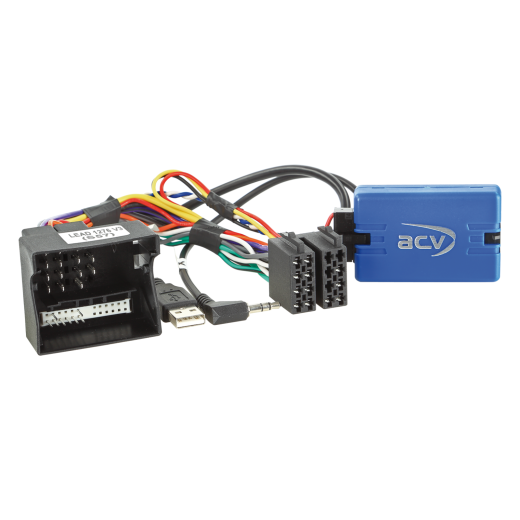

Adaptér ovládání tlačítek na volantu pro DAF ACV SWC 42SDF001-0

Adaptér ovládání tlačítek na volantu pro DAF ACV SWC 42SDF001-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• DAF CF (2017 -> 2021) vozidla s OEM rádiem, OEM BT modulem s podporou funkce telefonních tlačítek, připojení přes 40pin Quadlock DAF konektor +12 V, OEM AUX (3,5 mm jack) a OEM USB (USB-A), displejové informace nejsou podporovány.
• DAF XF (2017 -> 2021) vozidla s OEM rádiem, OEM BT modulem s podporou funkce telefonních tlačítek, připojení přes 40pin Quadlock DAF konektor +12 V, OEM AUX (3,5 mm jack) a OEM USB (USB-A), displejové informace nejsou podporovány.

CAN Bus informace

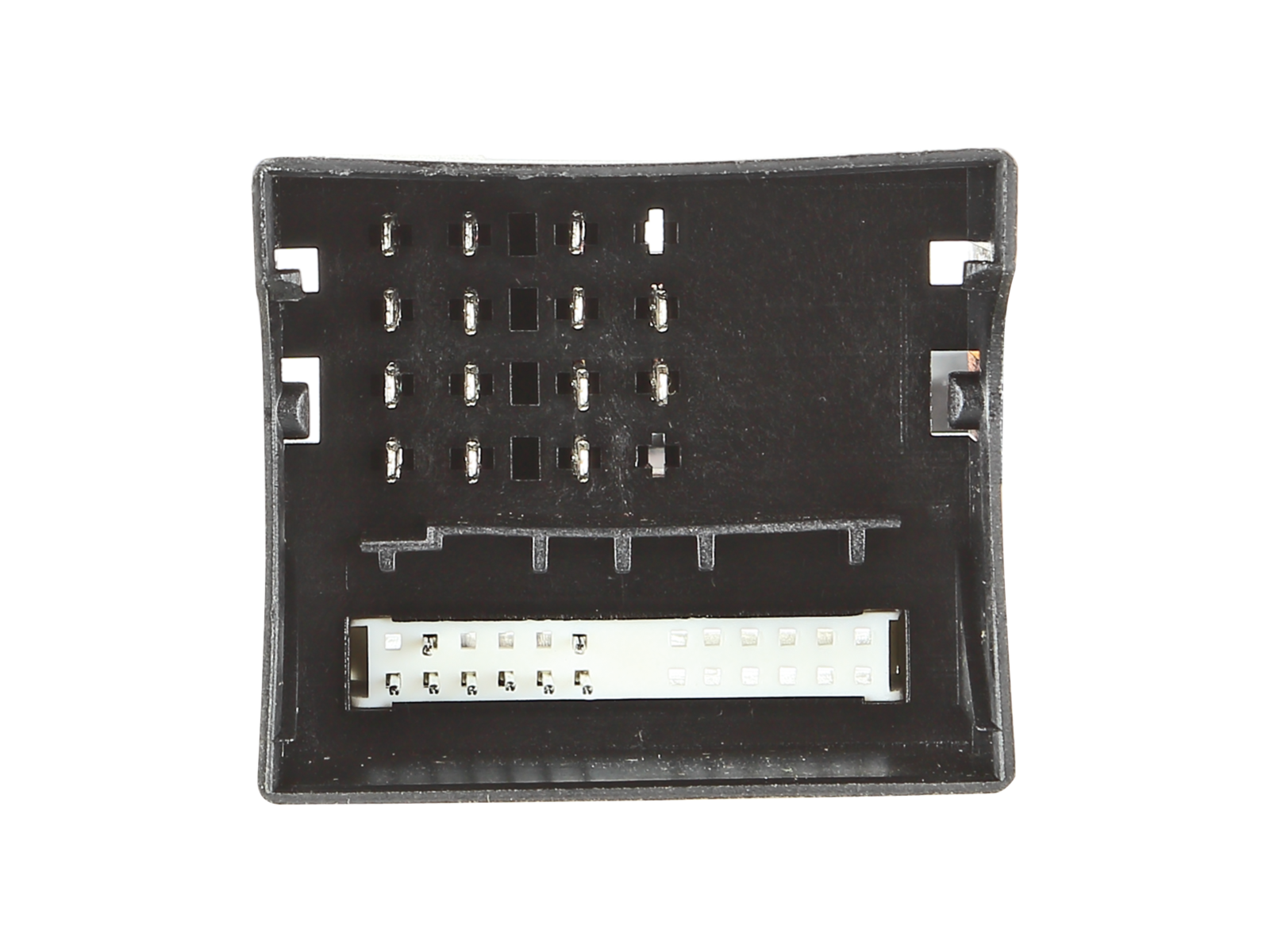

• Připojení: 40pin Quadlock DAF konektor +12 V
• OEM AUX: 3,5 mm jack
• OEM USB: USB-A
• Podpora telefonních tlačítek přes OEM BT modul
• Displejové informace nejsou podporovány
• DIP přepínače – nastavení dle BDA
• Volitelně: napěťový měnič 24 V > 12 V, max. 10 A (30.3520-06)

Důležité doplňující informace

• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
2. Demontáž OEM jednotky provádějte bez napětí.
3. Zkontrolujte všechny propoje rozhraní bez napětí.

Připojení a pořadí zapojení

1. Veškeré nastavení a konfigurace provádějte bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu rádia.
3. Připojte kabel podle návodu k aftermarket rádiu.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a BDA.
7. Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree, napájení antény apod.
8. Proveďte test funkce ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu

• Změny provádějte bez napětí.
• Po změně postupujte podle kroků 5–8 výše.

V případě poruchy rozhraní nebo systému vozidla

• Vraťte do vozu původní OEM jednotku.
• Zapněte OEM jednotku.
• Počkejte na uspání CAN Bus.
• Zkontrolujte hardwarovou konfiguraci rozhraní.
• Po uspání CAN Bus postupujte podle kroků 5–8 výše.

Při úpravách zapojení nebo vedení kabeláže

• Úpravy smí provádět pouze odborně vyškolený personál.
• Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
• Před zapojením ověřte funkci měřením a podle schématu vozidla.
• Úpravy provádíte na vlastní riziko bez záruky funkčnosti.
• Úpravy provádíte bez záruky na případné poškození vozidla, zařízení či rozhraní.
• Úpravy na předem osazené kabeláži mohou zrušit záruku produktu.
