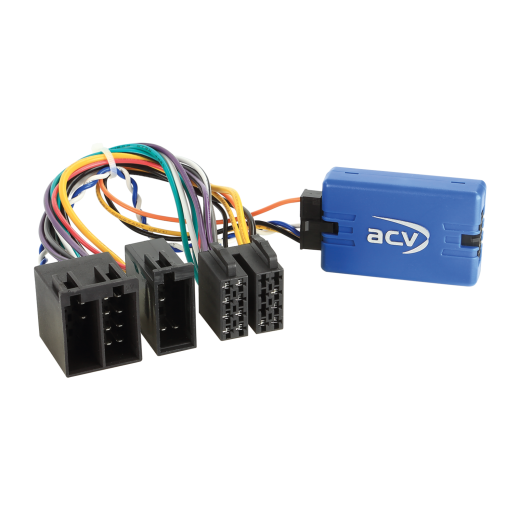

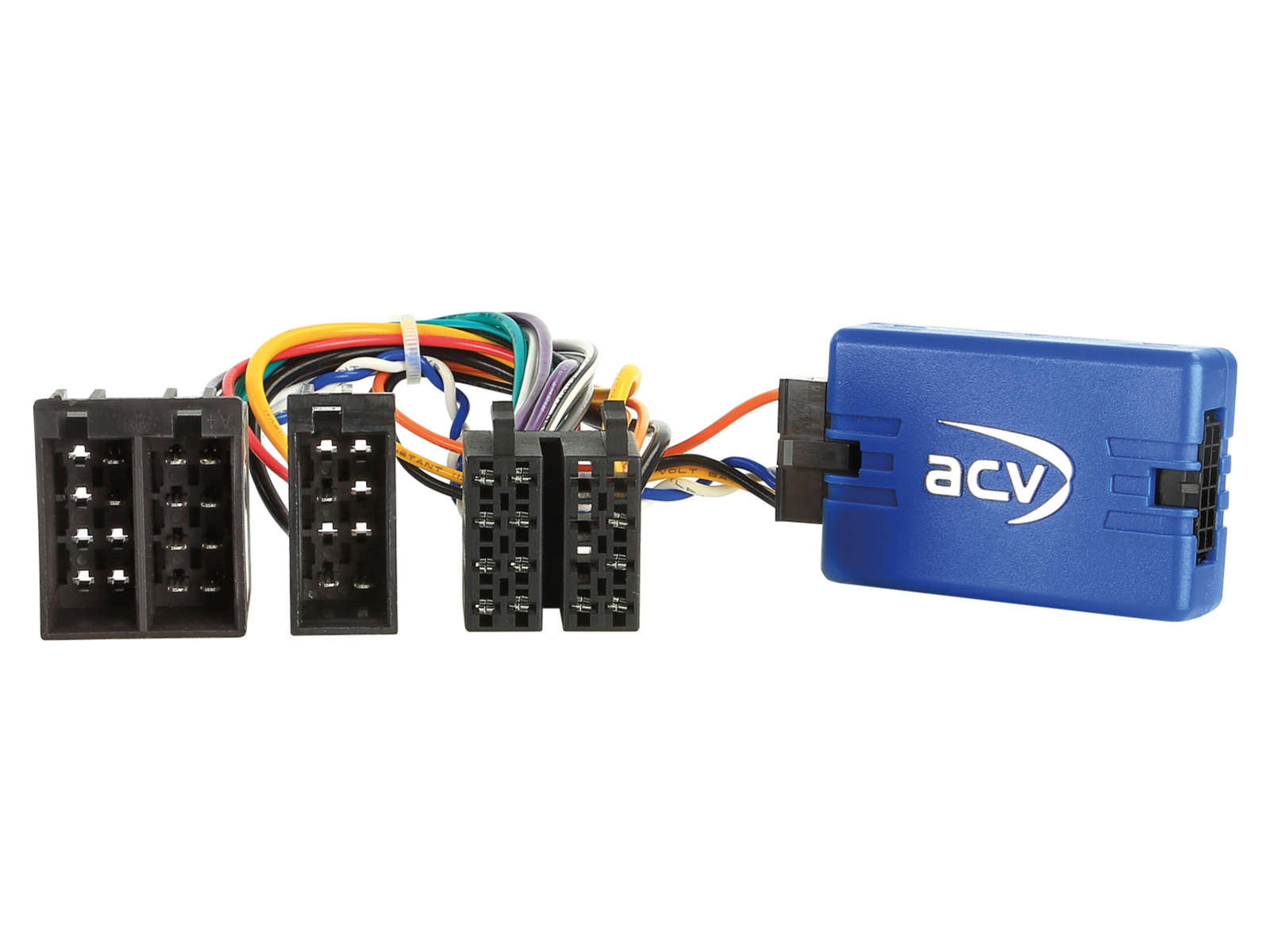

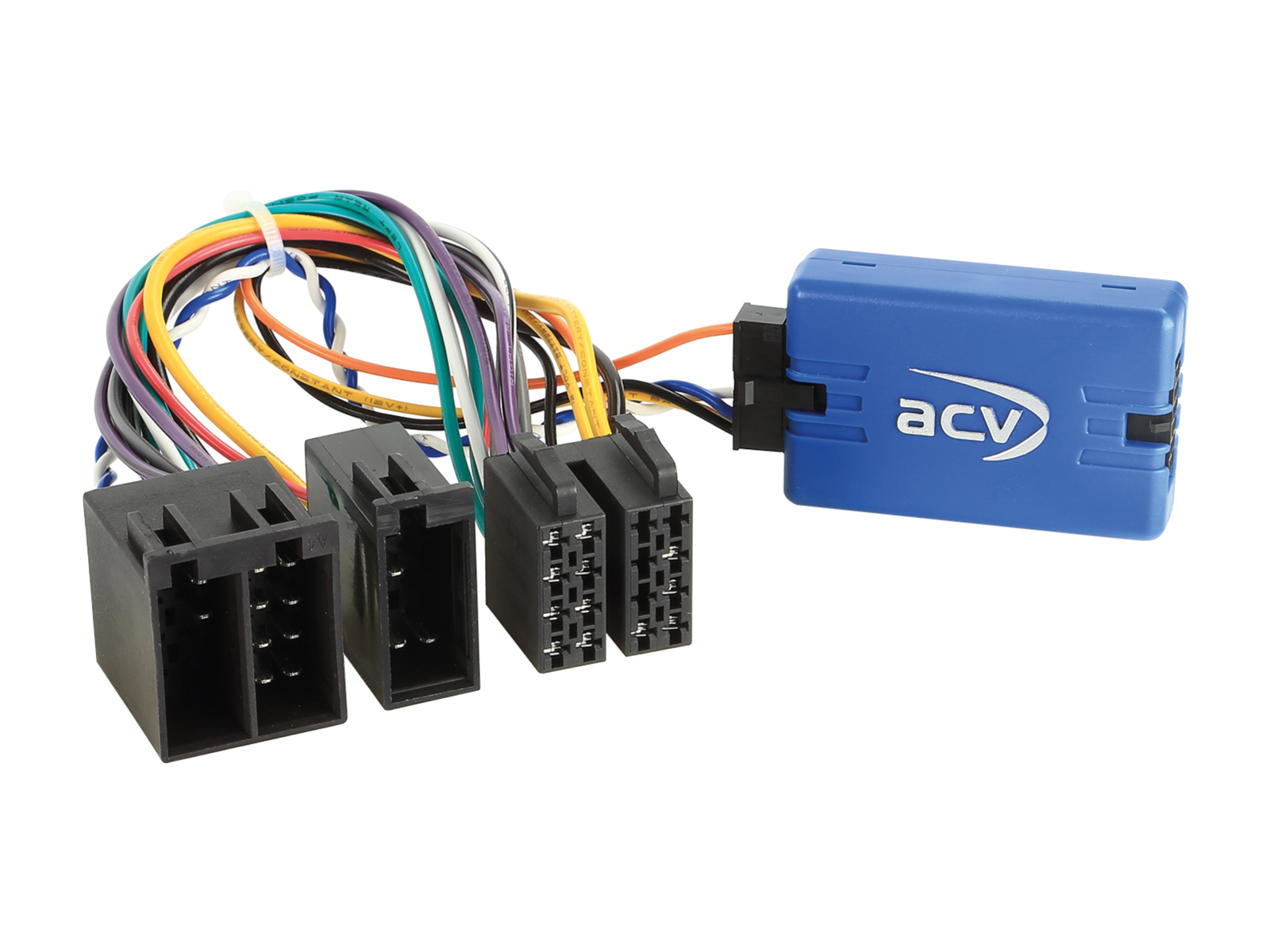

Adaptér ovládání tlačítek na volantu pro DAF ACV SWC 42SDF003-0

Adaptér ovládání tlačítek na volantu pro DAF ACV SWC 42SDF003-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za neoriginální jednotku. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že jsou shodné jak po technické, tak vizuální stránce. Před instalací ověřte, zda bylo ve vozidle použito některé z uvedených originálních rádií. Před finální montáží vždy otestujte funkce vozidla, nastavení systému a ovládání z volantu (SWC).

Určeno pro automobily

• DAF LF (2018 -> 2021) vozidla s OEM rádiem, připojení přes ISO konektor, napájení +12 V, úprava zapojení CAN Bus dle potřeby, telefontlačítka nejsou podporována, v případě 24V soustavy nutný měnič 24 V > 12 V max. 10 A (30.3520-06).

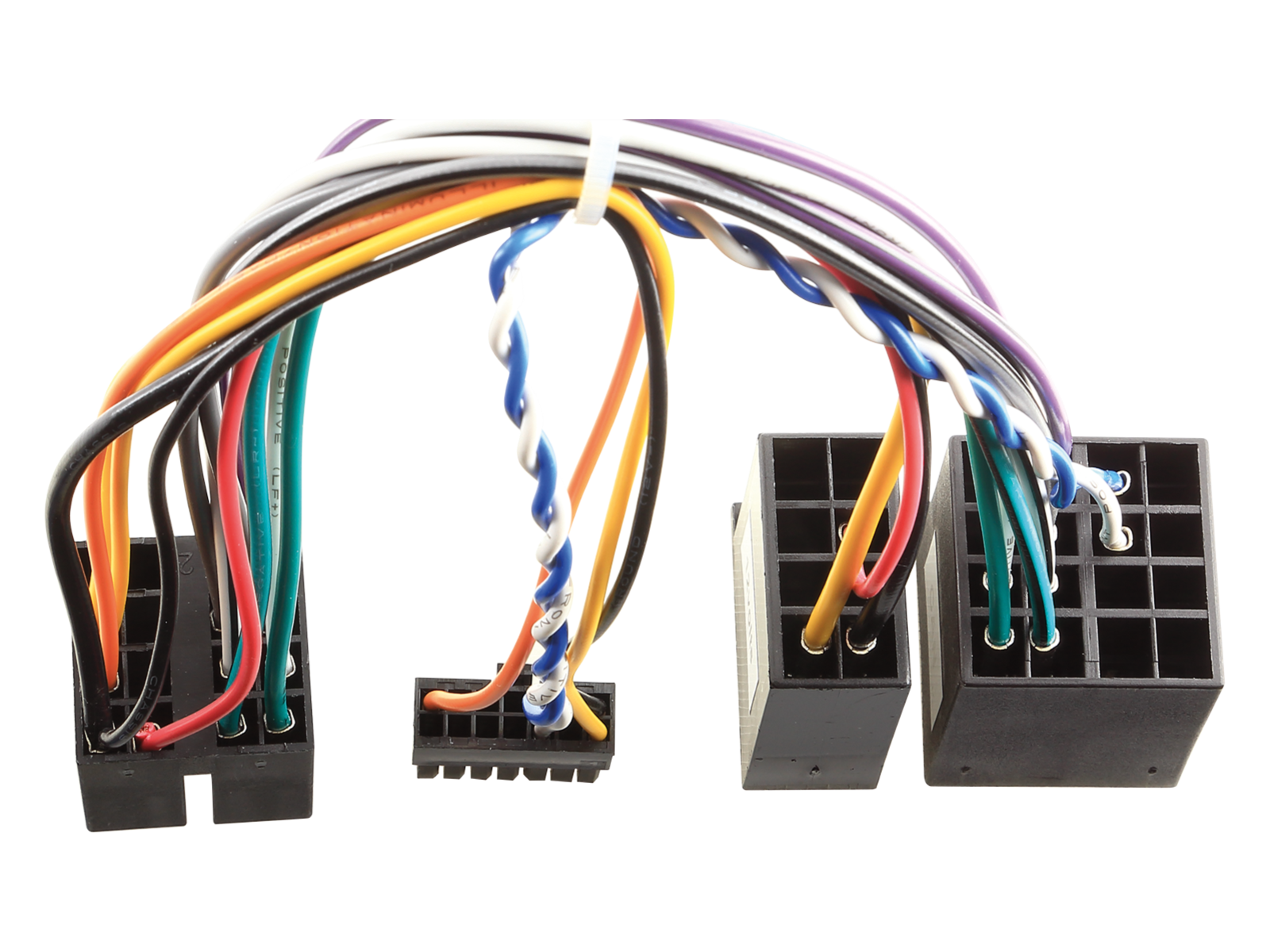

CAN Bus informace

• Připojení: ISO konektor
• Napájení: +12 V (Klemme 30 trvalé napájení / Klemme 15 spínané napájení)
• Nutná úprava zapojení CAN Bus
• Telefontlačítka nejsou podporována
• V případě vozidel s +24V systémem nutný napěťový měnič 24 V > 12 V max. 10 A (30.3520-06)

Důležité doplňující informace

• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem (pokud je instalováno).
2. Demontáž OEM jednotky provádějte bez napětí.
3. Zkontrolujte všechny propoje rozhraní bez napětí.

Připojení a pořadí zapojení

1. Veškeré nastavení a konfigurace provádějte bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu.
3. Připojte kabel podle návodu k aftermarket rádiu.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a BDA.
7. Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree, napájení antény apod.
8. Proveďte test funkce ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu

• Změny provádějte bez napětí.
• Po změně postupujte podle kroků 5–8 výše.

V případě poruchy rozhraní nebo systému vozidla

• Vraťte do vozu původní OEM jednotku.
• Zapněte OEM jednotku.
• Počkejte na uspání CAN Bus.
• Zkontrolujte hardwarovou konfiguraci rozhraní.
• Po uspání CAN Bus postupujte podle kroků 5–8 výše.

Při úpravách zapojení nebo vedení kabeláže

• Úpravy smí provádět pouze odborně vyškolený personál.
• Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
• Před zapojením ověřte funkci měřením a podle schématu vozidla.
• Úpravy provádíte na vlastní riziko bez záruky funkčnosti.
• Úpravy provádíte bez záruky na případné poškození vozidla, zařízení či rozhraní.
• Úpravy na předem osazené kabeláži mohou zrušit záruku produktu.
