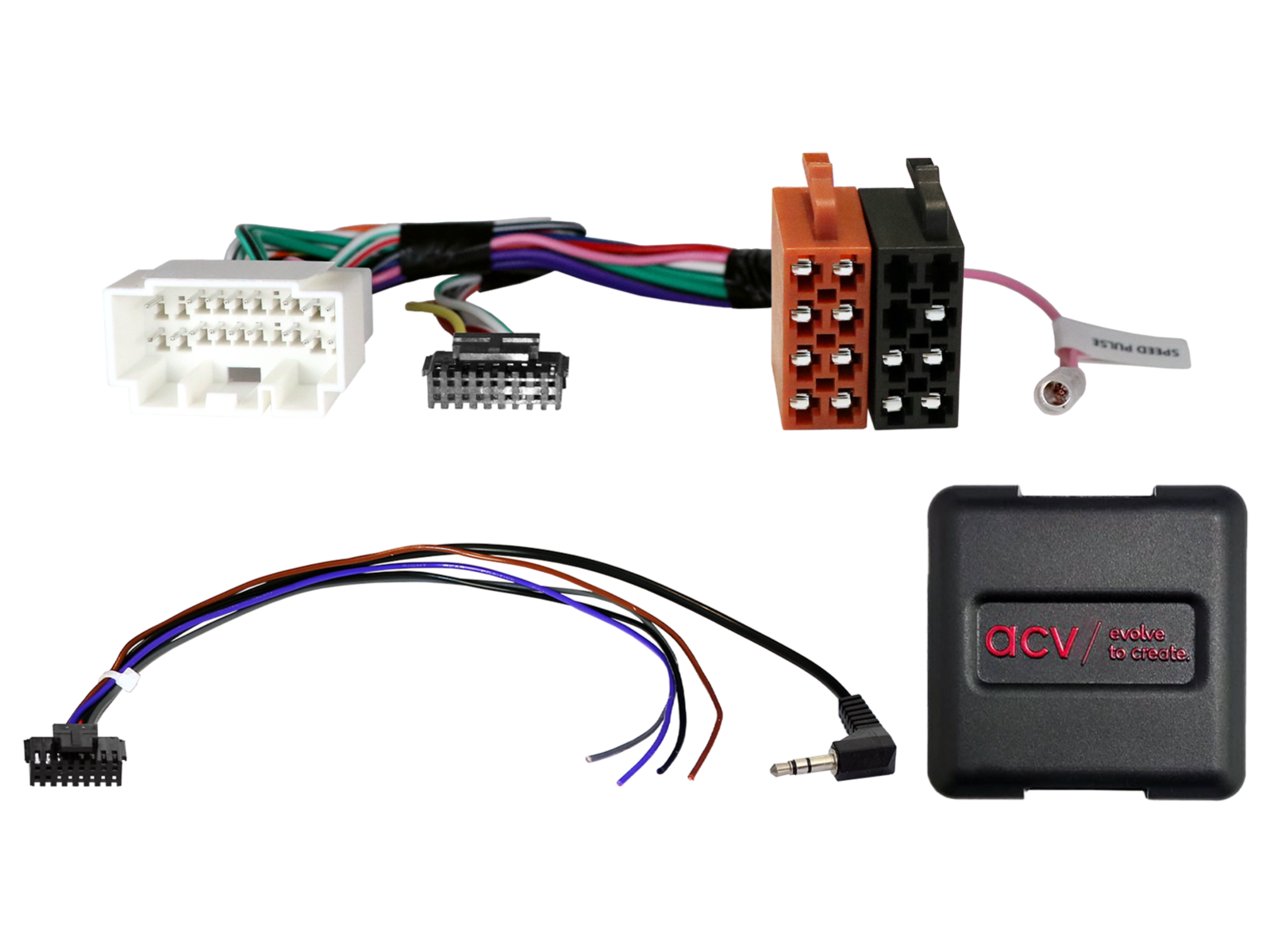

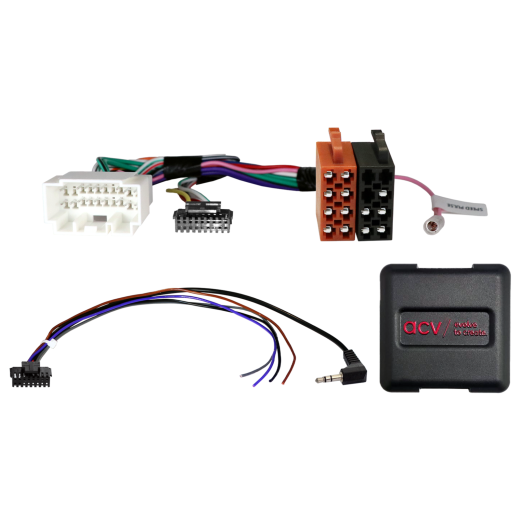

Adaptér ovládání tlačítek na volantu pro Fiat / Opel / Suzuki ACV SWC 42XSZ001

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Fiat Sedici (FY) (08/09->10/14), Opel Agila B (H-B) (04/08->12/14), Suzuki Dzire (2008->2010), Grand Vitara (JT) (10/05->09/08), Grand Vitara (JT) (09/08->12/12), Kizashi (FR) (10/10->08/15), Ritz (2009->2011), Splash (EX) (04/08->05/12), Swift (MZ/EZ) (05/05->08/10), Swift (MZ/EZ) (01/08->09/10), SX4 (EY/GY) (06/06->01/10) a SX4 (EY/GY) (09/09->12/14)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Fiat / Opel / Suzuki ACV SWC 42XSZ001

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Fiat Sedici (FY) (08/2009 -> 10/2014) - původní autorádio OEM.

Opel Agila B (H-B) (04/2008 -> 12/2014) - původní autorádio OEM.

Suzuki Dzire (2008 -> 2010) - původní autorádio OEM.
Suzuki Grand Vitara (JT) (10/2005 -> 09/2008) - původní autorádio OEM.
Suzuki Grand Vitara (JT) (09/2008 -> 12/2012) - původní autorádio OEM.
Suzuki Kizashi (FR) (10/2010 -> 08/2015) - původní autorádio OEM.
Suzuki Ritz (2009 -> 2011) - původní autorádio OEM.
Suzuki Splash (EX) (04/2008 -> 05/2012) - původní autorádio OEM.
Suzuki Swift (MZ/EZ) (05/2005 -> 08/2010) - původní autorádio OEM.
Suzuki Swift (MZ/EZ) (01/2008 -> 09/2010) - původní autorádio OEM.
Suzuki SX4 (EY/GY) (06/2006 -> 01/2010) - původní autorádio OEM.
Suzuki SX4 (EY/GY) (09/2009 -> 12/2014) - původní autorádio OEM.

CAN Bus informace

Konektory a napájení:

Konektory: 20pin Suzuki.
Připojení OEM ovládání z volantu: 3,5mm jack nebo volný vodič na vstup SWC autorádia.

Nastavení:

Nastavení DIP přepínačů dle výrobce aftermarket jednotky (viz BDA).

Kompatibilita s vozidly:

Vozidla se Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 OEM HU.
Vozidla s Panasonic OEM Sat Nav.
Vozidla bez Siemens/VDO PACR 05, PACR 07, PACR 08 OEM HU.

Speciální případy a upozornění:

Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou mít omezenou funkčnost.
Signál rychlosti (Speed Pulse) dostupný, pokud je přidělen – vodič růžový.

Důležité doplňující informace

Kompatibilní s aftermarket autorádii s analogovým vstupem pro ovládání z volantu.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Nastavte a zkontrolujte HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény atd.).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
