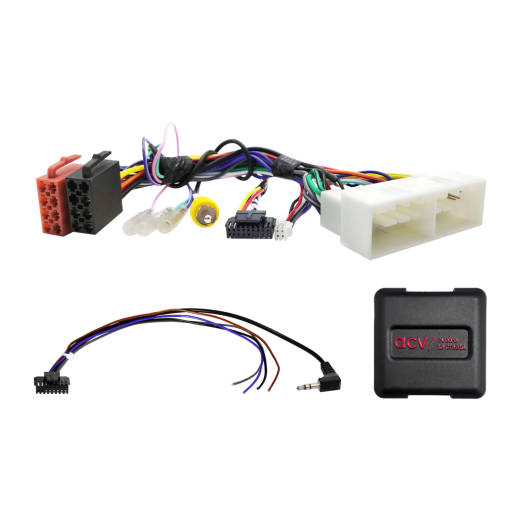

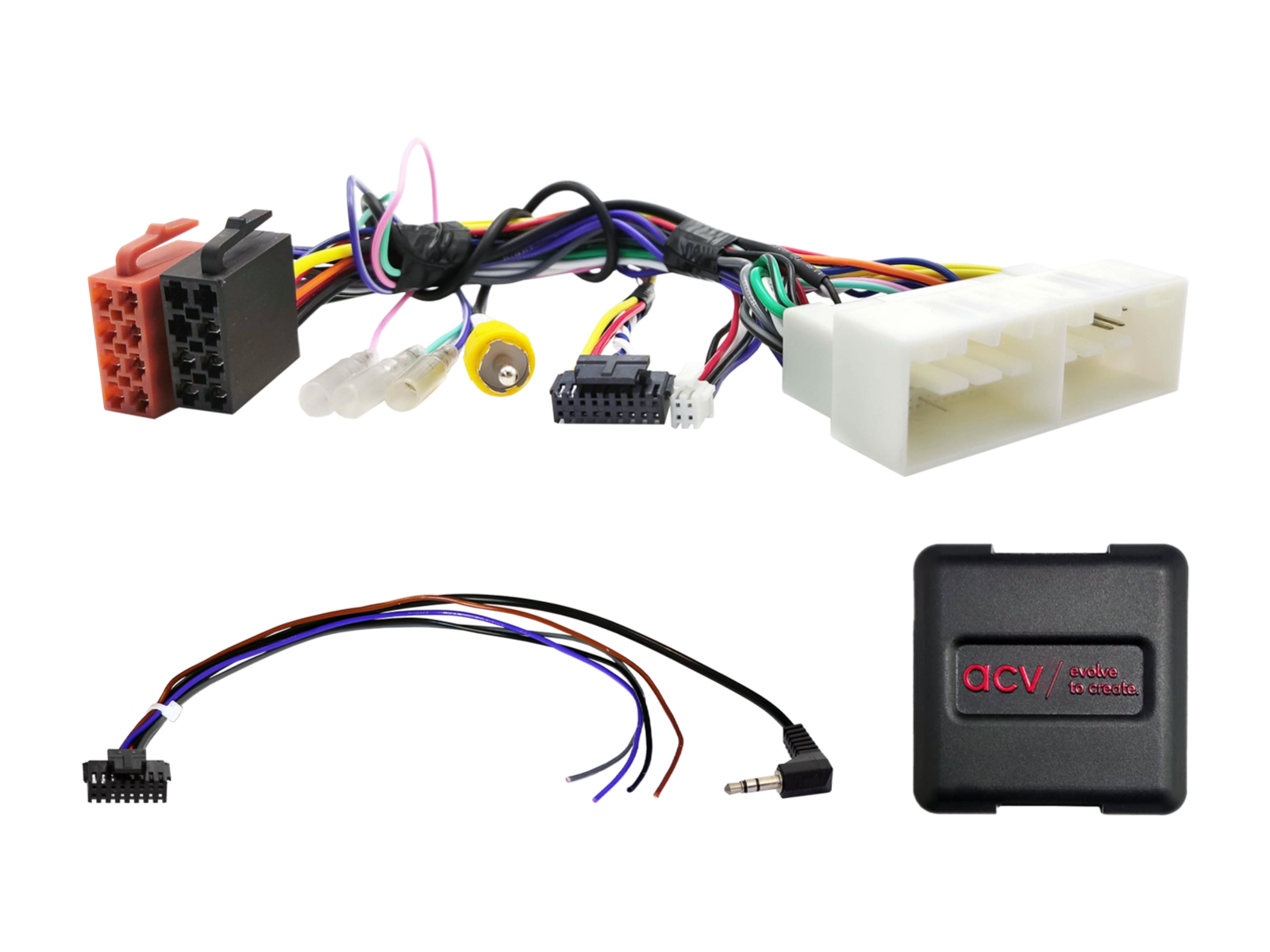

Adaptér ovládání tlačítek na volantu pro Hyundai / Kia ACV SWC 42XHY017-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Hyundai i30 [PED] (12/2016 -> 08/2018) - původní autorádio OEM.
Hyundai i30 [PED] (09/2018 -> 12/2020) - původní autorádio OEM.
Hyundai i30 [PED] (10/2020 -> 06/2024) - původní autorádio OEM.
Hyundai Tucson [TL] (07/2018 -> 12/2020) - původní autorádio OEM.

Kia Cee'd [JD] (06/2018 -> 09/2021) - původní autorádio OEM.
Kia ProCeed [JD] (06/2018 -> 09/2021) - původní autorádio OEM.
Kia Rio [YB] (02/2017 -> 02/2020) - původní autorádio OEM.
Kia Rio [YB] (08/2020 -> 04/2023) - původní autorádio OEM.
Kia Sorento [UM] (10/2017 -> 08/2020) - původní autorádio OEM.
Kia Soul [PS] (11/2016 -> 03/2019) - původní autorádio OEM.
Kia Sportage [QL] (01/2016 -> 06/2018) - původní autorádio OEM, ovládání na středové konzoli není podporováno.
Kia Sportage [QL] (07/2018 -> 01/2022) - původní autorádio OEM, ovládání na středové konzoli není podporováno.

CAN Bus informace

Konektory a napájení:

Konektory: 24pin / 18pin Hyundai.
Připojení OEM ovládání z volantu (SWC): 3,5mm jack nebo volný vodič.
Připojení OEM couvací kamery: RCA (samec) žlutý.

Nastavení:

Nastavení DIP přepínačů dle výrobce aftermarket jednotky (viz návod k zařízení).

Kompatibilita a režimy:

Vozidla s CAN Bus a vestavěnou navigací: použijte CAN Bus řešení (viz obrázek 4 v podkladech).
Vozidla bez CAN Bus a bez analogové navigace: použijte svazek LFB Hyundai/Kia 35pin/38pin multilead kamera/analog (položka: 42xki012).
Vozidla s odlišným pinoutem nebo s OEM navigací: před připojením ověřte zapojení pinů, abyste předešli chybám nebo poškození.

Speciální případy (kamera):

Napájení OEM zadní kamery +6 V: před instalací ověřte měřením správné zapojení k OEM HU.
Videosignál OEM zadní kamery: ověřte polaritu Video (+/−) vůči OEM HU před instalací.

Upozornění:

Některé nastavení vozidla nejsou podporována.
U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.

Důležité doplňující informace

Kompatibilní s aftermarket autorádii s analogovým vstupem pro ovládání z volantu a/nebo CAN Bus rozhraním.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
