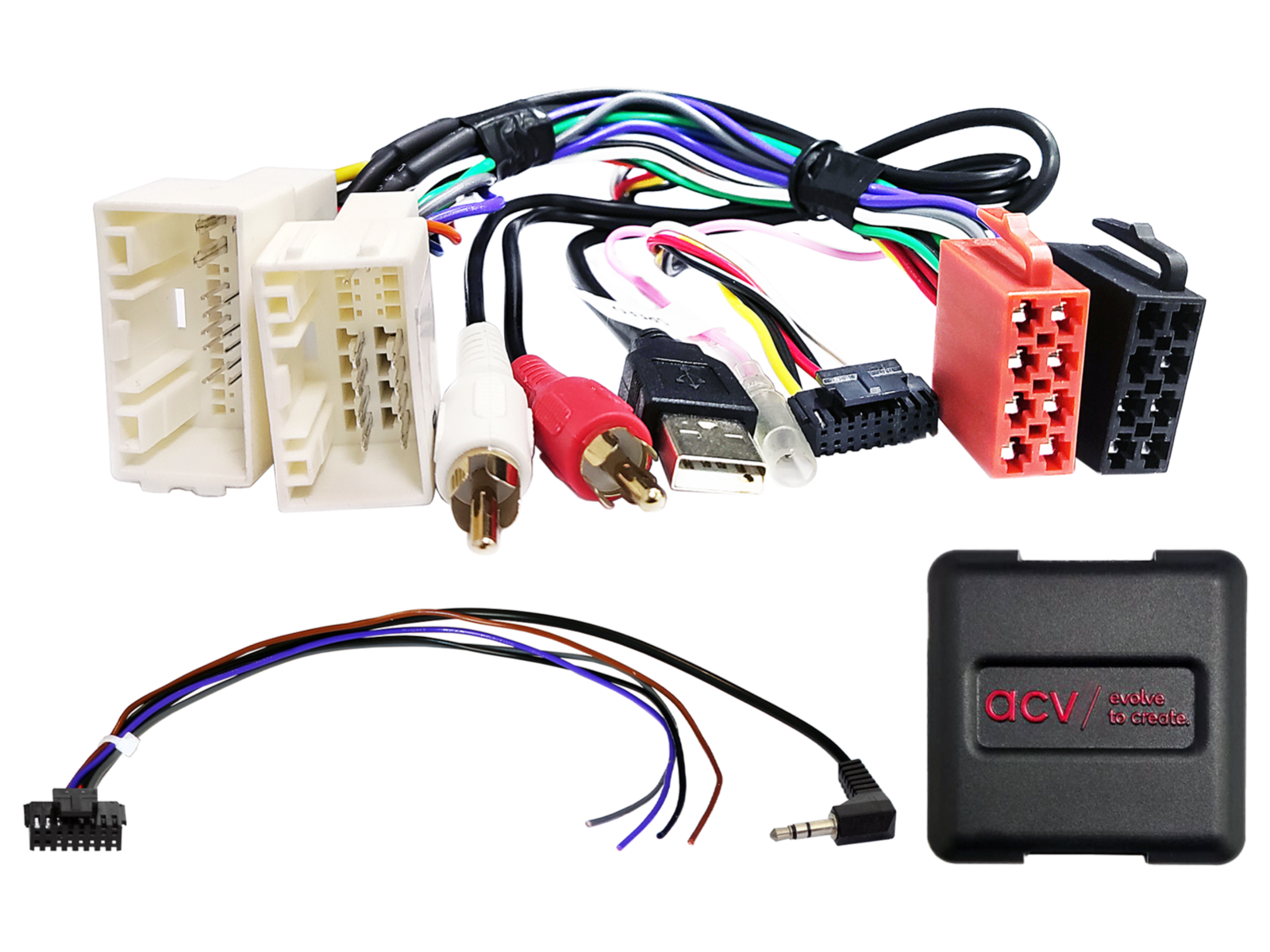

Adaptér ovládání tlačítek na volantu pro Hyundai / Kia ACV SWC 42XHY019-0

Buďte první, kdo ohodnotí produkt
adaptér na volant pro Hyundai Azera (2011->2017), Elantra (2011->2015), H1 (TQ) (03/11->08/18), H1 (TQ) (08/18->07/20), H350 (06/15->12/19), i10 (IA) (11/13->12/16), i10 (IA) (01/17->12/19), i40 (VF) (09/11->05/15), i40 (VF) (05/15->08/18), i40 (VF) (08/18->07/19), i45 (2009->2014), i800 (2007->2021), ix35 (EL) (03/10->09/13), ix35 (EL) (09/13->07/15), ix45 (2013->2018), Santa-Fe (DM) (10/12->11/15), Sonata (YF) (2009->2014), Tucson (TL) (04/10->06/15), Tucson (TL) (07/15->07/18), Tucson (TL) (07/18->12/20) a Kia Cee'd (JD) (06/12->09/15), Forte (2012->2016), Picanto (TA) (09/11->04/15), Picanto (TA) (04/15->03/17), Pro-Cee'd (JD) (07/13->09/15), Rio (UB) (09/11->01/15), Rio (UB) (01/15->01/17), Rio (YB) (02/17->02/20), Rio (YB) (08/20->04/23), Soul (AM) (09/11->03/14), Soul (PS) (03/14->11/16), Sportage (SL) (08/10->03/14), Sportage (SL) (03/14->01/16)
Více o produktu
1.390 Kč
Katalogové číslo: 42XHY019-0
1 až 4 týdnyHlídací pes
Registrujte se do Ahifi clubu a získejte spoustu výhod!
Pomůžeme vám s nákupem
  • Využijte naši poradnu
  • Zboží nám můžete vrátit do 14 dnů
  • Vyzkoušejte si produkt u nás na prodejně

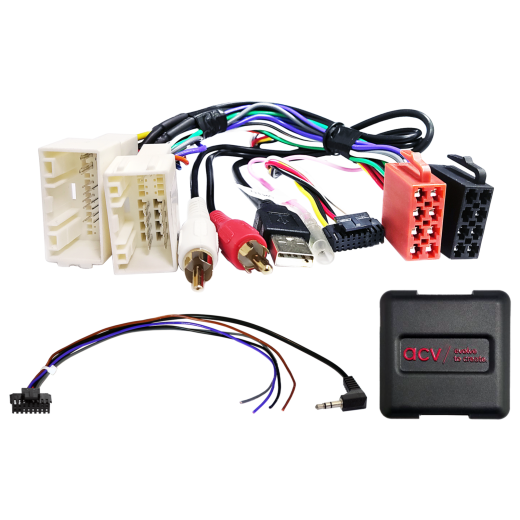

Adaptér ovládání tlačítek na volantu pro Hyundai / Kia ACV SWC 42XHY019-0

Adaptér ovládání tlačítek na volantu pro Hyundai / Kia ACV SWC 42XHY019-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

  • Hyundai Azera (2011 -> 2017) - původní autorádio OEM.
  • Hyundai Elantra (2011 -> 2015) - původní autorádio OEM.
  • Hyundai H1 [TQ] (03/2011 -> 08/2018) - původní autorádio OEM, vozidla bez OEM navigace.
  • Hyundai H1 [TQ] (08/2018 -> 07/2020) - původní autorádio OEM, vozidla bez OEM navigace.
  • Hyundai H350 (06/2015 -> 12/2019) - původní autorádio OEM, vozidla bez OEM navigace.
  • Hyundai i10 [IA] (11/2013 -> 12/2016) - původní autorádio OEM.
  • Hyundai i10 [IA] (01/2017 -> 12/2019) - původní autorádio OEM, vozidla bez OEM navigace.
  • Hyundai i40 [VF] (09/2011 -> 05/2015) - původní autorádio OEM, vozidla s originální navigací Continental.
  • Hyundai i40 [VF] (05/2015 -> 08/2018) - původní autorádio OEM, vozidla s originální navigací Continental.
  • Hyundai i40 [VF] (08/2018 -> 07/2019) - původní autorádio OEM, vozidla s originální navigací Continental.
  • Hyundai i45 (2009 -> 2014) - původní autorádio OEM.
  • Hyundai i800 (2007 -> 2021) - původní autorádio OEM, vozidla bez OEM navigace.
  • Hyundai ix35 [EL] (08/2010 -> 03/2014) - původní autorádio OEM.
  • Hyundai ix35 [EL] (03/2014 -> 01/2016) - původní autorádio OEM.
  • Hyundai ix45 (2013 -> 2018) - původní autorádio OEM, vozidla se základní OEM hlavní jednotkou se 4 tlačítky předvoleb, 1× FAV, 1× BACK.
  • Hyundai Santa Fe [DM] (10/2012 -> 11/2015) - původní autorádio OEM.
  • Hyundai Sonata [YF] (2009 -> 2014) - původní autorádio OEM.
  • Hyundai Tucson [TL] (04/2010 -> 06/2015) - původní autorádio OEM.
  • Hyundai Tucson [TL] (07/2015 -> 07/2018) - původní autorádio OEM, vozidla bez OEM navigace.
  • Hyundai Tucson [TL] (07/2018 -> 12/2020) - původní autorádio OEM, vozidla bez OEM navigace.
  • Kia Cee'd [JD] (06/2012 -> 09/2015) - původní autorádio OEM.
  • Kia Forte (2012 -> 2016) - původní autorádio OEM.
  • Kia Picanto [TA] (09/2011 -> 04/2015) - původní autorádio OEM.
  • Kia Picanto [TA] (04/2015 -> 03/2017) - původní autorádio OEM.
  • Kia Pro-Cee'd [JD] (07/2013 -> 09/2015) - původní autorádio OEM.
  • Kia Rio [UB] (09/2011 -> 01/2015) - původní autorádio OEM.
  • Kia Rio [UB] (01/2015 -> 01/2017) - původní autorádio OEM.
  • Kia Rio [YB] (02/2017 -> 02/2020) - původní autorádio OEM, vozidla se základní OEM hlavní jednotkou se 4 tlačítky předvoleb, 1× FAV, 1× BACK.
  • Kia Rio [YB] (08/2020 -> 04/2023) - původní autorádio OEM, vozidla se základní OEM hlavní jednotkou se 4 tlačítky předvoleb, 1× FAV, 1× BACK.
  • Kia Soul [AM] (09/2011 -> 03/2014) - původní autorádio OEM, vozidla bez OEM navigace.
  • Kia Soul [PS] (03/2014 -> 11/2016) - původní autorádio OEM.
  • Kia Sportage [SL] (08/2010 -> 03/2014) - původní autorádio OEM.
  • Kia Sportage [SL] (03/2014 -> 01/2016) - původní autorádio OEM.

CAN Bus informace

Konektory a napájení:

  • Rozhraní: analog.
  • Konektory: 24pin / 18pin Hyundai.
  • Připojení OEM ovládání z volantu (SWC): 3,5mm jack nebo volný vodič.
  • Připojení OEM AUX: RCA (samec) červená/bílá.
  • Připojení OEM USB: USB-A.
  • Vozidla od roku 2016: +12 V zapalovací proud (svorka 15) z pojistkové skříně – pokud je to nutné.

Nastavení:

  • Nastavení DIP přepínačů dle výrobce aftermarket jednotky (viz návod k zařízení).

Kompatibilita s vozidly:

  • Vozidla bez OEM zesilovaného audiosystému.
  • U vozidel s odlišným zapojením pinů nebo s OEM navigací vždy před připojením ověřte pinout měřením, abyste předešli chybám nebo poškození.

Speciální případy (AUX/USB/kamera):

  • AUX: ověřte správné zapojení s OEM HU měřením před připojením.
  • USB: ověřte správné zapojení s OEM HU měřením před připojením.
  • USB Apple CarPlay / Android Auto: nemusí být podporováno ve všech vozidlech.

Důležité doplňující informace

  • Analogové ovládání z volantu (SWC). U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.
  • K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

  1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
  2. Odpojte originální rádio (OEM HU) bez napětí.
  3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

  1. Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
  2. Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
  3. Připojte kabel k HU dle návodu k aftermarket zařízení.
  4. Připojte ostatní vodiče dle návodu k zařízení.
  5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
  6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
  7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
  8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

  • Veškeré změny provádějte bez napětí.
  • Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

  • Znovu nainstalujte originální OEM HU.
  • Spusťte originální jednotku.
  • Vyvolejte vypnutí CAN Bus systému.
  • Zkontrolujte HW konfiguraci rozhraní.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

  • Zapojení a úpravy smí provádět pouze odborně proškolený personál.
  • Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
  • Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
  • Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
  • Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
  • Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
Katalogové číslo42XHY019-0
ZnačkaACV
OdkazyOficiální webová prezentace
