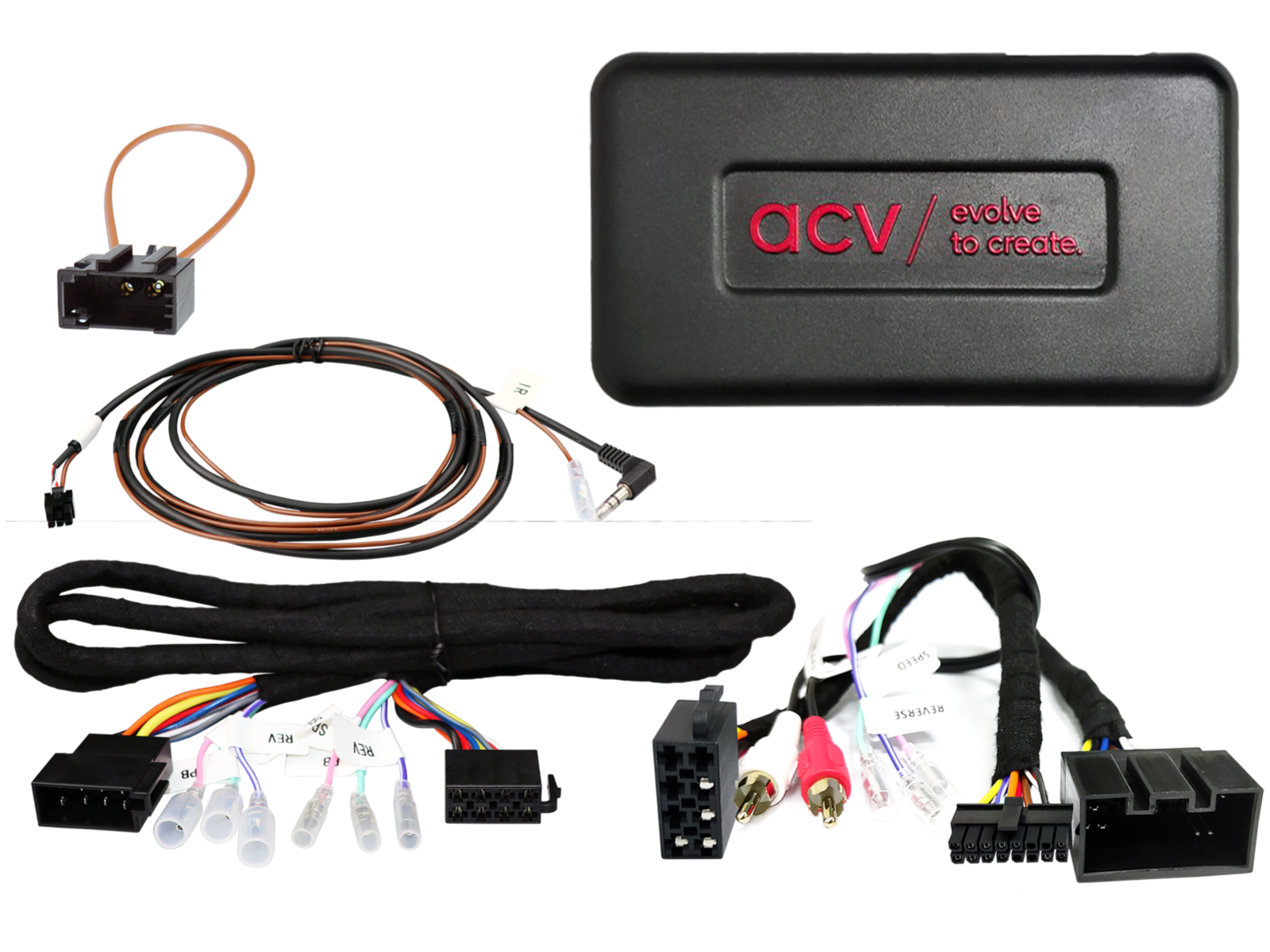

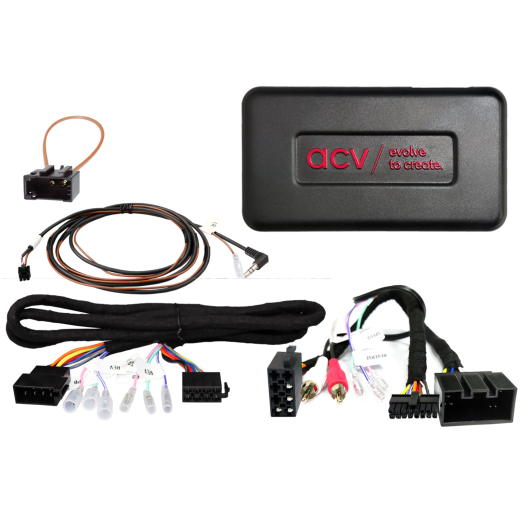

Adaptér ovládání tlačítek na volantu pro Land Rover ACV SWC 42XLR013-0

Adaptér ovládání tlačítek na volantu pro Land Rover ACV SWC 42XLR013-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Land Rover Range Rover [LM/Vogue] (09/2009 -> 12/2012) - vozidla s OEM MOST zesilovaným systémem, bez Alpine Touch Screen HU, nastavení vozidla a datum/čas nejsou podporovány, funkce fader není podporována.

CAN Bus informace

Konektory a napájení:

• Konektor: 20pin Land Rover.
• Připojení OEM ovládání z volantu (SWC): 3,5mm jack nebo volný vodič.
• Připojení OEM zesilovaného systému: RCA (samec) červená/bílá – přední pre-out z aftermarket HU; fader není podporován.
• Fibre optic loop (f) MOST-ring > OEM displej.

Nastavení:

• Nastavení DIP přepínačů dle výrobce aftermarket jednotky (viz návod k zařízení).

Kompatibilita a omezení:

• Vozidla s CAN Bus.
• Vozidla s OEM MOST zesilovaným systémem.
• Bez Alpine Touch Screen HU.
• Nastavení vozidla a nastavení data/času nejsou podporovány.
• OEM displej není podporován; zobrazí se pouze startovací logo Land Rover.

Signály a zatížitelnost výstupů:

• Červený: +12 V zapalovací proud (Klemme 15).
• Oranžový: +12 V osvětlení (Klemme 58).
• Fialovo/bílý: +12 V signál zpátečky.
• Růžový: rychlostní pulz.
• Zelený: GND signál parkovací brzdy.
• Max. zatížitelnost výstupů: 250 mA. Při vyšším odběru použijte relé – 1 relé s odporem cívky min. 75 Ω, 2 relé s odporem cívek min. 150 Ω.

Důležité doplňující informace

• Analogové ovládání z volantu (SWC). U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.
• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Odpojte originální rádio (OEM HU) bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

1. Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
3. Připojte kabel k HU dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Znovu nainstalujte originální OEM HU.
• Spusťte originální jednotku.
• Vyvolejte vypnutí CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
