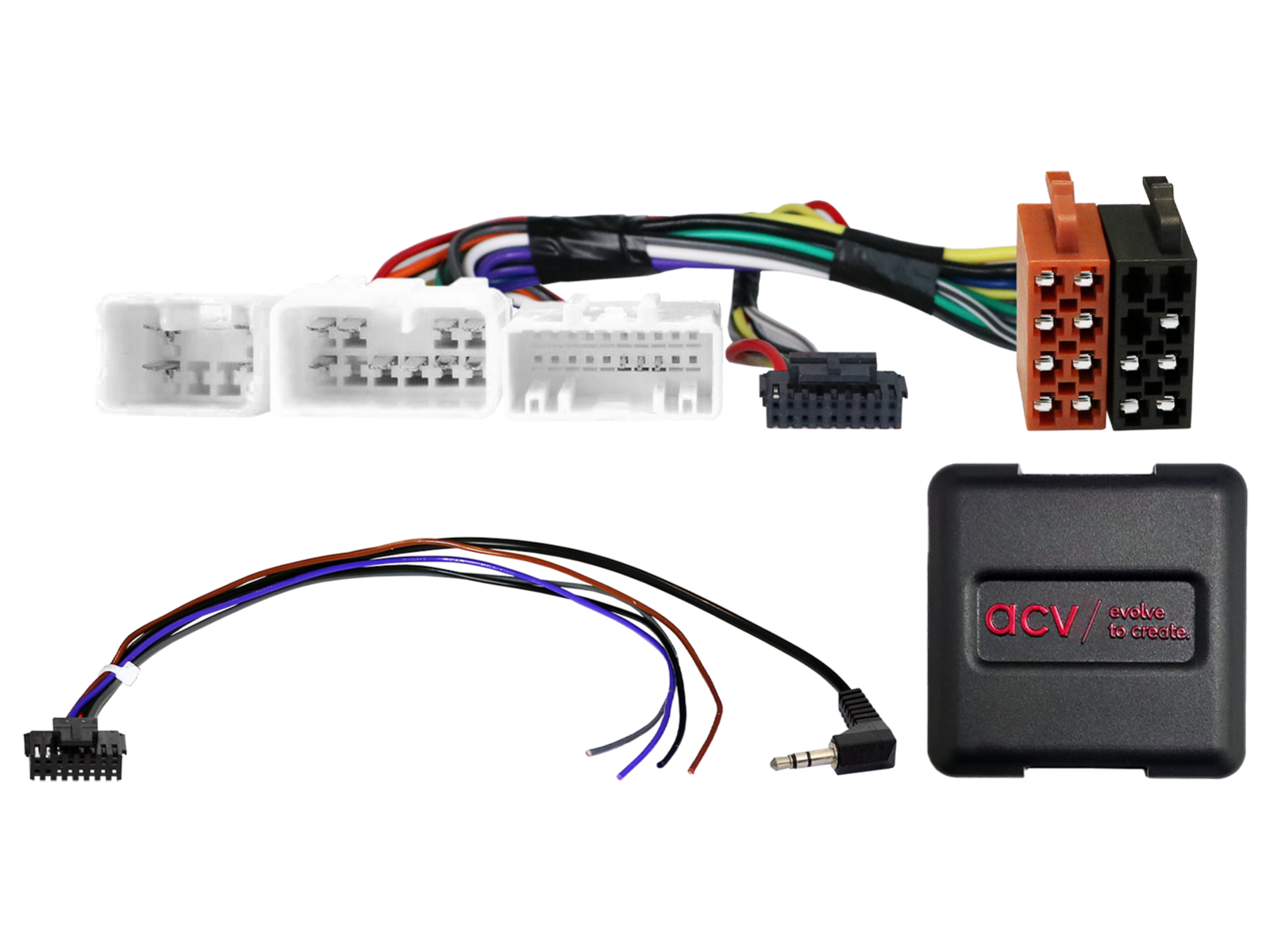

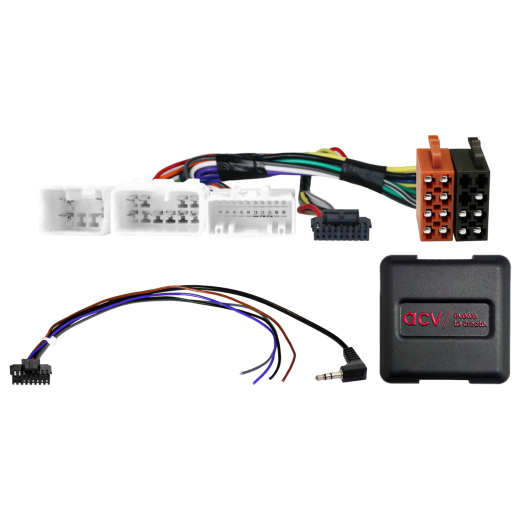

Adaptér ovládání tlačítek na volantu pro Lexus / Toyota ACV SWC 42XTY001-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Lexus IS (XE1) (10/2001 -> 11/2005) - původní autorádio OEM.
Lexus IS (XE2) (12/2005 -> 11/2008) - původní autorádio OEM.
Lexus IS Cabriolet (XE2) (07/2009 -> 11/2010) - původní autorádio OEM.
Lexus IS (XE2) (11/2008 -> 11/2010) - původní autorádio OEM.
Lexus IS Cabriolet (XE2) (11/2010 -> 10/2013) - původní autorádio OEM.

Toyota 4Runner (2002 -> 2009) - původní autorádio OEM.
Toyota Auris (E150) (07/2007 -> 03/2010) - původní autorádio OEM.
Toyota Avanza (2003 -> 2011) - původní autorádio OEM.
Toyota Avensis (T25) (01/2003 -> 06/2006) - původní autorádio OEM.
Toyota Avensis (T25) (06/2006 -> 01/2009) - původní autorádio OEM.
Toyota Avensis (T27) (01/2009 -> 12/2011) - původní autorádio OEM.
Toyota Camry (2007 -> 2011) - původní autorádio OEM.
Toyota Celica (T23) (10/1999 -> 01/2006) - původní autorádio OEM.
Toyota Corolla (E120) (01/2002 -> 07/2004) - původní autorádio OEM.
Toyota Corolla (E120) (07/2004 -> 02/2007) - původní autorádio OEM.
Toyota Corolla Verso (R1) (05/2004 -> 06/2007) - původní autorádio OEM.
Toyota Corolla Verso (R1) (07/2007 -> 04/2009) - původní autorádio OEM.
Toyota Estima (2006 -> 2016) - původní autorádio OEM.
Toyota FJ Cruiser (2001 -> 2007) - původní autorádio OEM.
Toyota Hiace (H1) (11/2006 -> 10/2010) - původní autorádio OEM.
Toyota Hilux (N25) (10/2005 -> 11/2008) - původní autorádio OEM.
Toyota Hilux (N25) (11/2008 -> 12/2011) - původní autorádio OEM.
Toyota Innova (2006 -> 2015) - původní autorádio OEM.
Toyota Landcruiser (J12) (01/2003 -> 01/2009) - původní autorádio OEM.
Toyota Matrix (2003 -> 2014) - původní autorádio OEM.
Toyota MR2 (W3) (04/2000 -> 03/2003) - původní autorádio OEM.
Toyota Prado (2003 -> 2009) - původní autorádio OEM.
Toyota Previa (2006 -> 2019) - původní autorádio OEM.
Toyota Prius (ZVW30/ZVW35/XW3) (06/2009 -> 04/2012) - původní autorádio OEM.
Toyota RAV4 (XA2) (10/2000 -> 12/2003) - původní autorádio OEM.
Toyota RAV4 (XA2) (12/2003 -> 01/2006) - původní autorádio OEM.
Toyota RAV4 (XA3) (03/2006 -> 04/2009) - původní autorádio OEM.
Toyota RAV4 (XA3) (04/2009 -> 05/2010) - původní autorádio OEM.
Toyota Yaris (XP9) (01/2006 -> 01/2009) - původní autorádio OEM.
Toyota Yaris (XP9) (01/2009 -> 10/2011) - původní autorádio OEM.
Toyota Vios (2003 -> 2007) - původní autorádio OEM.

CAN Bus informace

Konektory a napájení:

Konektory: Toyota 10pin / 6pin / 20pin.
Připojení OEM ovládání z volantu: 3,5mm jack nebo volný vodič na vstup SWC autorádia.
Vozidla s 18pin CN700 LAN konektorem: ovládání volantu na 8pin CN800 konektoru (Pin 6: SWC GND, Pin 7: SWC 1, Pin 8: SWC 2) – před připojením nutno proměřit.

Nastavení:

Nastavení DIP přepínačů dle výrobce aftermarket jednotky (viz BDA).

Kompatibilita s vozidly:

Vozidla s OEM jednotkami Matsushita / Fujitsu Ten.
Vozidla bez OEM zesilovačů JBL / JBL Synthesis / Mark Levinson.
Vozidla bez 18pin CN700 LAN konektoru (jinak viz výše).

Speciální případy a upozornění:

Vozidla na hranici modelového roku vyžadují kabelový svazek 20pin + 28pin (položka: 42xty00c).
Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou mít omezenou funkčnost.

Důležité doplňující informace

Kompatibilní s aftermarket autorádii s analogovým vstupem pro ovládání z volantu.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Nastavte a zkontrolujte HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény atd.).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
