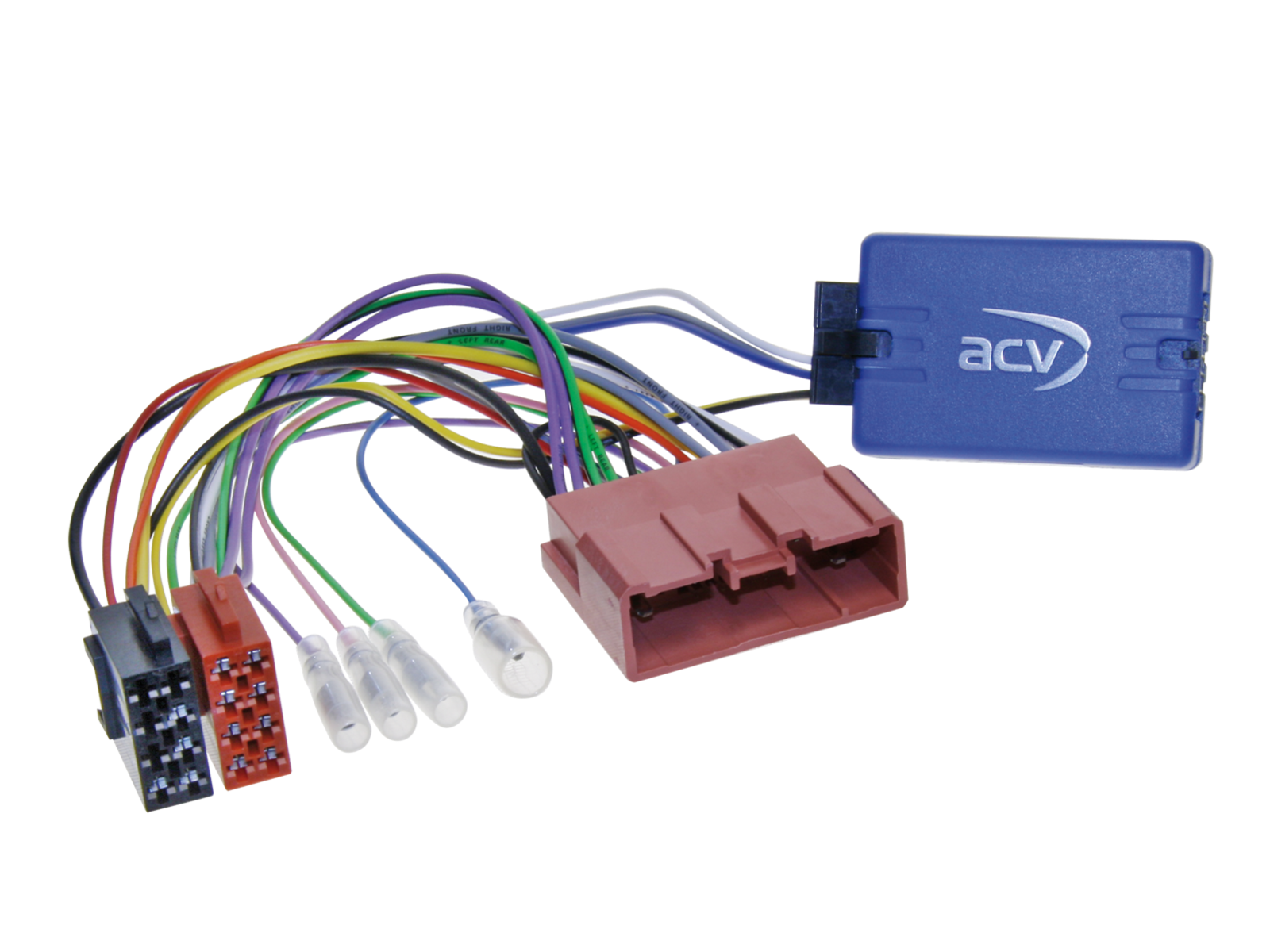

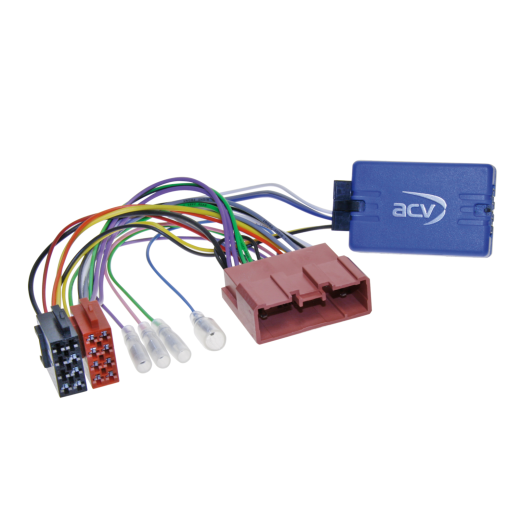

Adaptér ovládání tlačítek na volantu pro Mazda ACV SWC 42SMZ006-0

Adaptér ovládání tlačítek na volantu pro Mazda ACV SWC 42SMZ006-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za neoriginální jednotku. Porovnejte zobrazené konektory adaptéru s konektory ve vašem vozidle a ujistěte se, že jsou shodné po vizuální i technické stránce.

Určeno pro automobily

• Mazda 3 (BL) (05/2009->09/2013) s OEM rádiem Panasonic, bez BOSE audiosystému, připojení 24 Pin Mazda konektor, u verzí se Sanyo Tom Tom OEM navigací adaptace Mazda -> Sanyo umístěná v šachtě v pěnovém obalu.
• Mazda 5 (CW) (10/2010->08/2015) s OEM rádiem Panasonic, bez BOSE audiosystému, připojení 24 Pin Mazda konektor, u verzí se Sanyo Tom Tom OEM navigací adaptace Mazda -> Sanyo umístěná za přihrádkou spolujezdce.
• Mazda 6 (GH) (05/2010->02/2013) s OEM rádiem Panasonic, bez BOSE audiosystému, připojení 24 Pin Mazda konektor, u verzí se Sanyo Tom Tom OEM navigací adaptace Mazda -> Sanyo umístěná v šachtě v pěnovém obalu.

CAN Bus informace

• Připojení: 24 Pin Mazda konektor.
• Vozidla s OEM rádiem Panasonic.
• Vozidla bez BOSE audiosystému — pro vozidla s BOSE použijte adaptér 42smz005.
• U vozidel se Sanyo Tom Tom OEM navigací adaptace Mazda -> Sanyo v šachtě v pěnovém obalu nebo za přihrádkou spolujezdce dle modelu.

Důležité doplňující informace

• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
2. Demontáž OEM jednotky provádějte bez napětí.
3. Zkontrolujte všechny propoje rozhraní bez napětí.

Připojení a pořadí zapojení

1. Veškeré nastavení a konfigurace provádějte bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu rádia.
3. Připojte kabel podle návodu k aftermarket rádiu.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a BDA.
7. Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree, napájení antény apod.
8. Proveďte test funkce ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu

• Změny provádějte bez napětí.
• Po změně postupujte podle kroků 5–8 výše.

V případě poruchy rozhraní nebo systému vozidla

• Vraťte do vozu původní OEM jednotku.
• Zapněte OEM jednotku.
• Počkejte na uspání CAN Bus.
• Zkontrolujte hardwarovou konfiguraci rozhraní.
• Po uspání CAN Bus postupujte podle kroků 5–8 výše.

Při úpravách zapojení nebo vedení kabeláže

• Úpravy smí provádět pouze odborně vyškolený personál.
• Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
• Před zapojením ověřte funkci měřením a podle schématu vozidla.
• Úpravy provádíte na vlastní riziko bez záruky funkčnosti.
• Úpravy provádíte bez záruky na případné poškození vozidla, zařízení či rozhraní.
• Úpravy na předem osazené kabeláži mohou zrušit záruku produktu.
