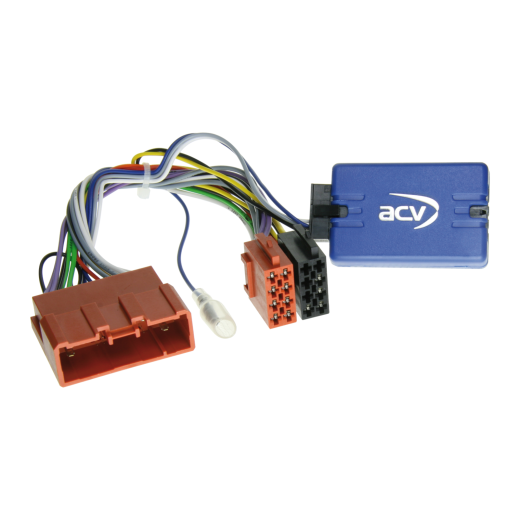

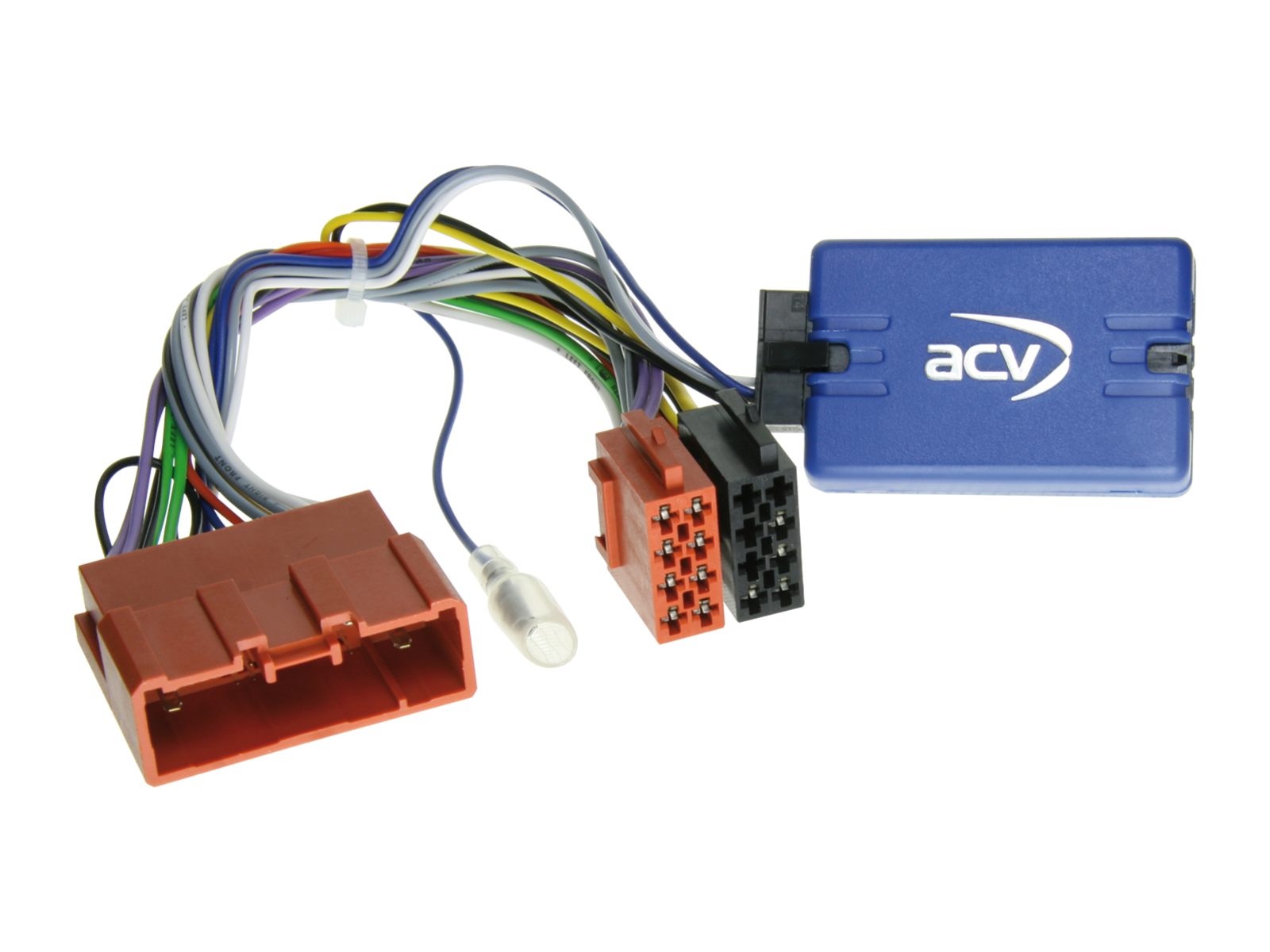

Adaptér ovládání tlačítek na volantu pro Mazda ACV SWC 42SMZ009-0

Adaptér ovládání tlačítek na volantu pro Mazda ACV SWC 42SMZ009-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za neoriginální jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru neoriginální jednotky mohou být některé funkce omezeny nebo nahrazeny jinými. Porovnejte zobrazené konektory adaptéru s konektory ve vašem vozidle a ujistěte se, že jsou shodné po vizuální i technické stránce. Ověřte, zda bylo ve vozidle použito některé z uvedených originálních autorádií. Před konečnou montáží zkontrolujte funkce vozidla, nastavení a ovládání z volantu.

Určeno pro automobily

• Mazda 6 (GJ) (02/2013->02/2015) s 24 Pin Mazda konektorem, bez BOSE audiosystému, u verzí s BOSE použijte adaptér 42smz009, u verzí se Sanyo 2-DIN OEM navigací OEM kamera 4 Pin zelený konektor Video+ / červený Video.
• Mazda CX-5 (GH) (04/2012->02/2015) s 24 Pin Mazda konektorem, bez BOSE audiosystému, u verzí s BOSE použijte adaptér 42smz009, OEM rádio Panasonic.
• Mazda CX-7 (ER) (10/2007->09/2009) s 24 Pin Mazda konektorem, bez BOSE audiosystému, u verzí s BOSE použijte adaptér 42smz009.
• Mazda CX-7 (ER) (10/2009->09/2013) s 24 Pin Mazda konektorem, bez BOSE audiosystému, u verzí s BOSE použijte adaptér 42smz009.

CAN Bus informace

• Připojení: 24 Pin Mazda konektor.
• Připojení: OEM Soundsystem ISO(m) -> ISO(f).
• Vozidla bez BOSE audiosystému — pro vozidla s BOSE použijte adaptér 42smz009.
• Před připojením zkontrolujte zapojení a funkci analogových signálů pro rychlost a parkovací brzdu.
• Podporováno nastavení data/času, nastavení kilometrů a faderu.

Důležité doplňující informace

• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
2. Demontáž OEM jednotky provádějte bez napětí.
3. Zkontrolujte všechny propoje rozhraní bez napětí.

Připojení a pořadí zapojení

1. Veškeré nastavení a konfigurace provádějte bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu rádia.
3. Připojte kabel podle návodu k aftermarket rádiu.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a BDA.
7. Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree, napájení antény apod.
8. Proveďte test funkce ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu

• Změny provádějte bez napětí.
• Po změně postupujte podle kroků 5–8 výše.

V případě poruchy rozhraní nebo systému vozidla

• Vraťte do vozu původní OEM jednotku.
• Zapněte OEM jednotku.
• Počkejte na uspání CAN Bus.
• Zkontrolujte hardwarovou konfiguraci rozhraní.
• Po uspání CAN Bus postupujte podle kroků 5–8 výše.

Při úpravách zapojení nebo vedení kabeláže

• Úpravy smí provádět pouze odborně vyškolený personál.
• Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
• Před zapojením ověřte funkci měřením a podle schématu vozidla.
• Úpravy provádíte na vlastní riziko bez záruky funkčnosti.
• Úpravy provádíte bez záruky na případné poškození vozidla, zařízení či rozhraní.
• Úpravy na předem osazené kabeláži mohou zrušit záruku produktu.
