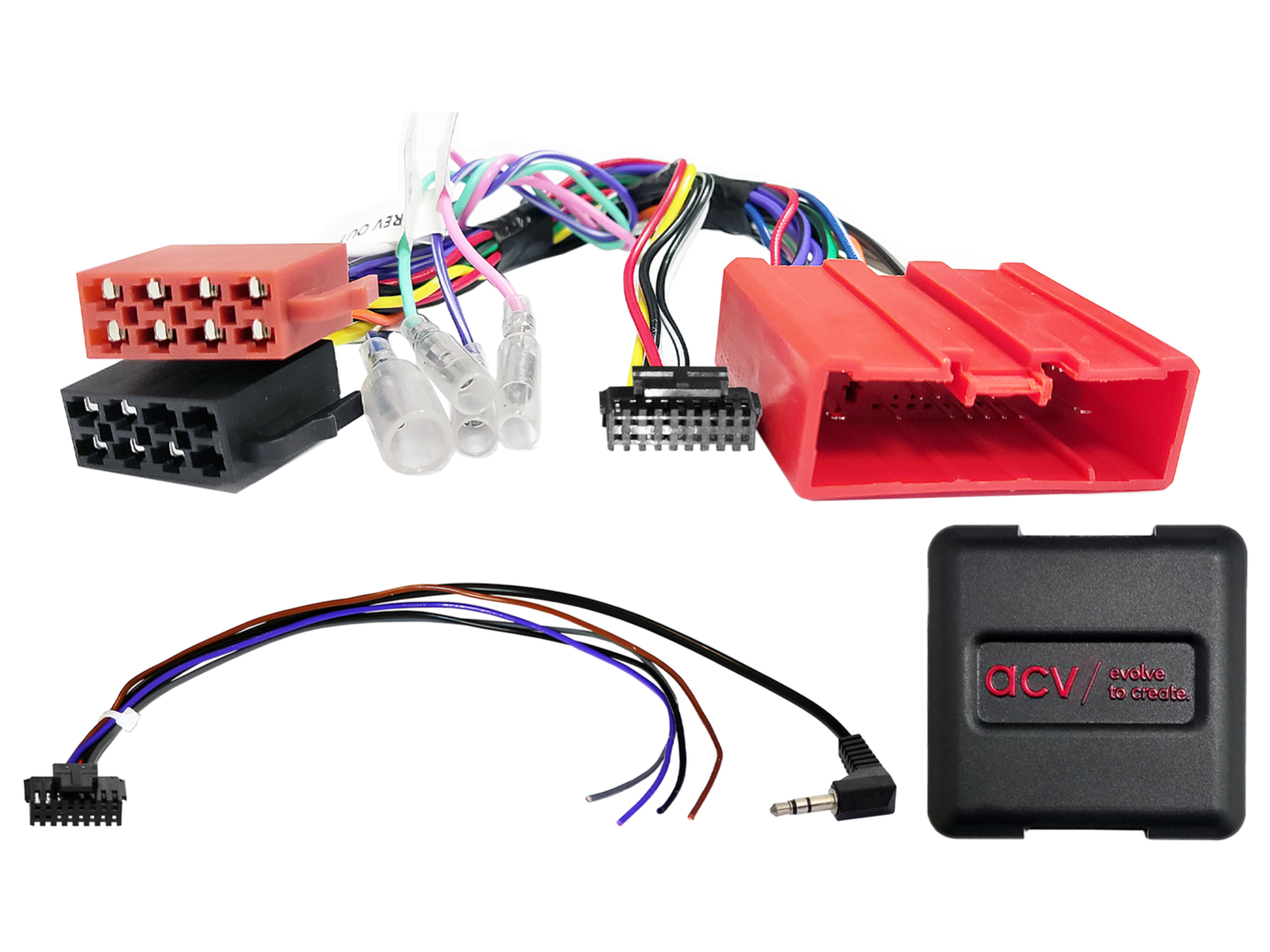

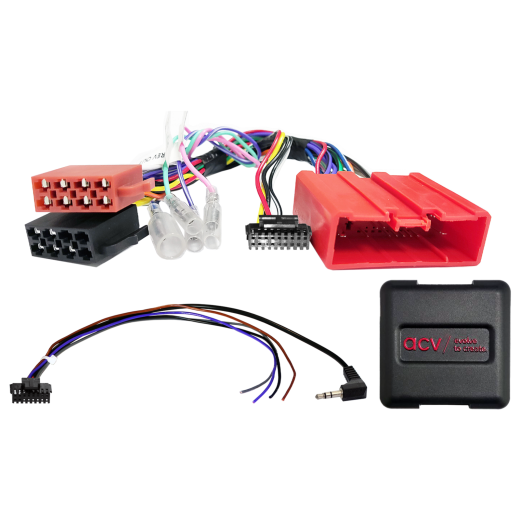

Adaptér ovládání tlačítek na volantu pro Mazda ACV SWC 42XMZ002-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Mazda 2 (DY) (04/2003 -> 10/2007)
Mazda 2 (DE) (10/2007 -> 05/2015) vozidla s Panasonic OEM HU
Mazda 3 (BK) (01/2004 -> 03/2009)
Mazda 3 (BL) (05/2009 -> 09/2013)
Mazda 5 (CR) (06/2005 -> 10/2010) vozidla s Panasonic OEM HU
Mazda 5 (CW) (10/2010 -> 08/2015) vozidla s Panasonic OEM HU
Mazda 6 (GG/GY) (06/2002 -> 02/2008)
Mazda 6 (GJ) (02/2013 -> 02/2015)
Mazda 626 (GF/GW) (06/1997 -> 07/2002)
Mazda B-Serie II Pickup (07/1999 -> 11/2006)
Mazda BT-50 (01/2007 -> 07/2012)
Mazda CX-5 (GH) (04/2012 -> 02/2015)
Mazda CX-7 (ER) (10/2007 -> 09/2009)
Mazda CX-7 (ER) (10/2009 -> 09/2013)
Mazda Demio (DW) (08/1998 -> 08/2003)
Mazda MPV (LW) (12/2000 -> 11/2005)
Mazda MX-5 (NB) (04/1998 -> 08/2005) vozidla s Panasonic OEM HU
Mazda MX-5 (NC) (10/2005 -> 02/2009) vozidla s Panasonic OEM HU
Mazda MX-5 (NC) (02/2009 -> 07/2015) vozidla s Panasonic OEM HU
Mazda Premacy (CP) (06/1999 -> 05/2005)
Mazda RX-8 (SE) (04/2003 -> 10/2010)
Mazda Tribute (EP) (09/2000 -> 11/2005)

CAN Bus informace

Konektory a napájení:

Konektor: 24 Pin Mazda
Konektor: OEM SWC > 3,5mm jack / volný vodič
Modro/bílý vodič: +12V ovládání zesilovače (amp remote)

Kompatibilita:

Vozidla s/bez BOSE OEM zesilovacího systému – pro vozidla s BOSE OEM zesilovačem použijte adaptér položka: 13-1190-50
U vozidel s CAN Bus není podporováno nastavení faderu
Není podporováno zobrazení teploty
Není podporováno nastavení data/času

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k rádiu – bez napětí.
Připojte kabel k rádiu dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
