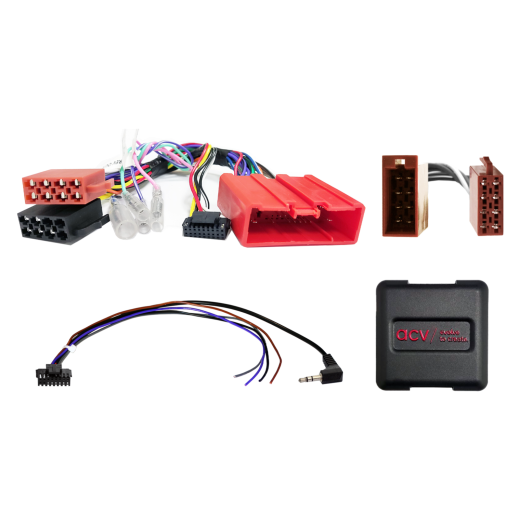

Adaptér ovládání tlačítek na volantu pro Mazda ACV SWC 42XMZ005-0

Adaptér ovládání tlačítek na volantu pro Mazda ACV SWC 42XMZ005-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Mazda 3 (BL) (05/2009 -> 09/2011) vozidla s Panasonic OEM HU a BOSE OEM zesilovacím systémem, vozidla bez BOSE OEM zesilovacího systému instalace bez OEM zesilovacího systému ISO(m) > ISO(f) konektor, vozidla se Sanyo Tom Tom OEM Sat Nav konektor Mazda > Sanyo připojení za OEM rádiem.
• Mazda 3 (BL) (09/2011 -> 09/2013) vozidla s Panasonic OEM HU a BOSE OEM zesilovacím systémem, vozidla bez BOSE OEM zesilovacího systému instalace bez OEM zesilovacího systému ISO(m) > ISO(f) konektor, vozidla se Sanyo Tom Tom OEM Sat Nav konektor Mazda > Sanyo připojení za OEM rádiem.
• Mazda 5 (CW) (10/2010 -> 02/2013) vozidla s Panasonic OEM HU a BOSE OEM zesilovacím systémem, vozidla bez BOSE OEM zesilovacího systému instalace bez OEM zesilovacího systému ISO(m) > ISO(f) konektor, vozidla se Sanyo Tom Tom OEM Sat Nav konektor Mazda > Sanyo připojení za přihrádkou spolujezdce.
• Mazda 5 (CW) (02/2013 -> 08/2015) vozidla s Panasonic OEM HU a BOSE OEM zesilovacím systémem, vozidla bez BOSE OEM zesilovacího systému instalace bez OEM zesilovacího systému ISO(m) > ISO(f) konektor, vozidla se Sanyo Tom Tom OEM Sat Nav konektor Mazda > Sanyo připojení za přihrádkou spolujezdce.
• Mazda 6 (GH) (05/2010 -> 02/2013) vozidla s Panasonic OEM HU a BOSE OEM zesilovacím systémem, vozidla bez BOSE OEM zesilovacího systému instalace bez OEM zesilovacího systému ISO(m) > ISO(f) konektor.

CAN Bus informace

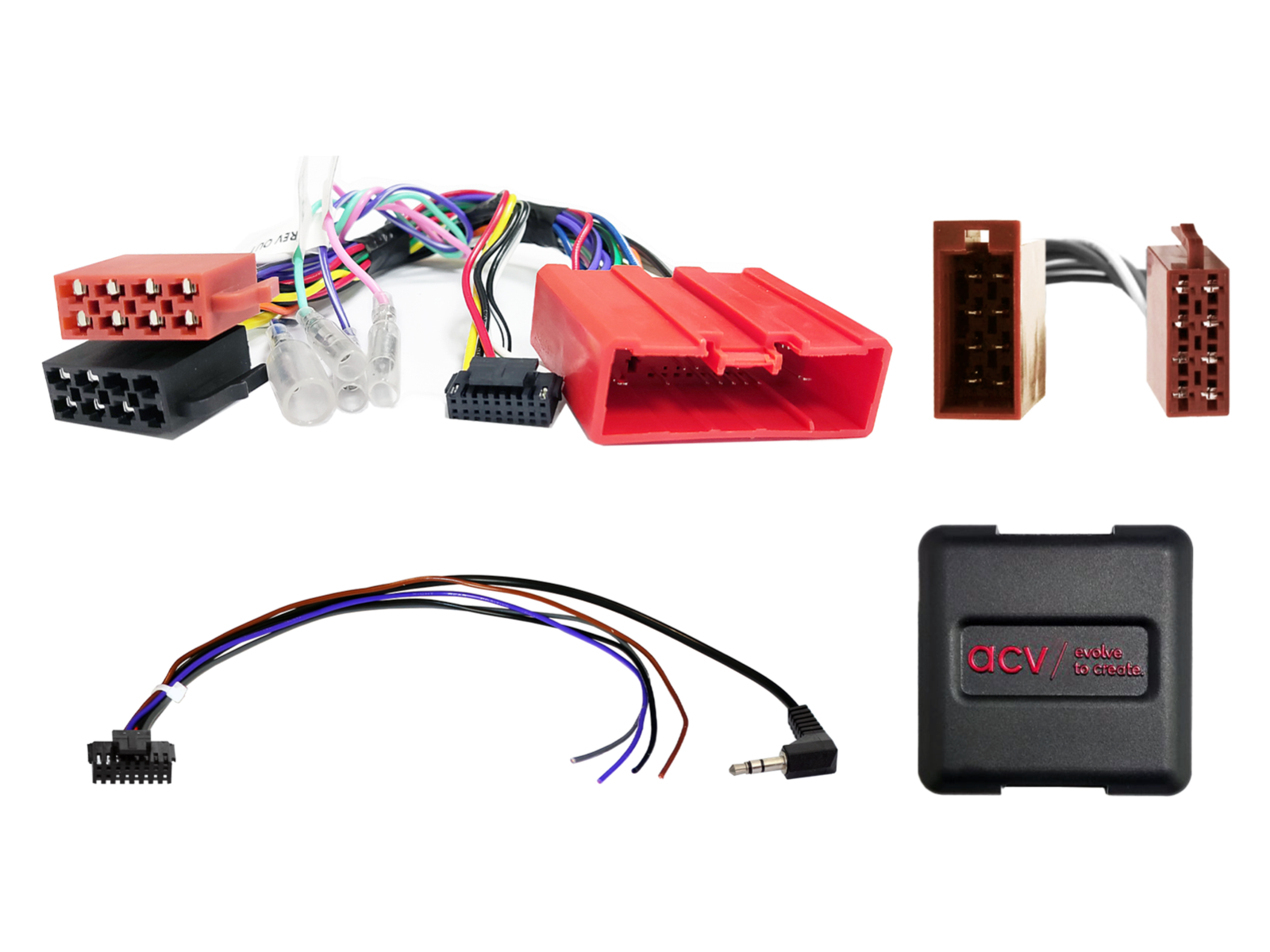

Konektory a napájení:

• Konektor: 24 Pin Mazda.
• Konektor: OEM SWC > 3,5mm jack / volný vodič.
• Konektor: OEM zesilovací systém ISO(m) > ISO(f).
• Modro/bílý: +12V amp remote.

Kompatibilita:

• Vozidla s Panasonic OEM HU.
• Vozidla s BOSE OEM zesilovacím systémem.
• Vozidla bez BOSE OEM zesilovacího systému: instalace bez OEM zesilovacího systému ISO(m) > ISO(f) konektor.
• Mazda 3 a Mazda 6 se Sanyo Tom Tom OEM Sat Nav: konektor Mazda > Sanyo připojení za OEM rádiem.
• Mazda 5 se Sanyo Tom Tom OEM Sat Nav: konektor Mazda > Sanyo připojení za přihrádkou spolujezdce.

Důležité doplňující informace

• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Odpojte originální rádio (OEM HU) bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

1. Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k rádiu – bez napětí.
3. Připojte kabel k rádiu dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Znovu nainstalujte originální OEM HU.
• Spusťte originální jednotku.
• Vyvolejte vypnutí CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
