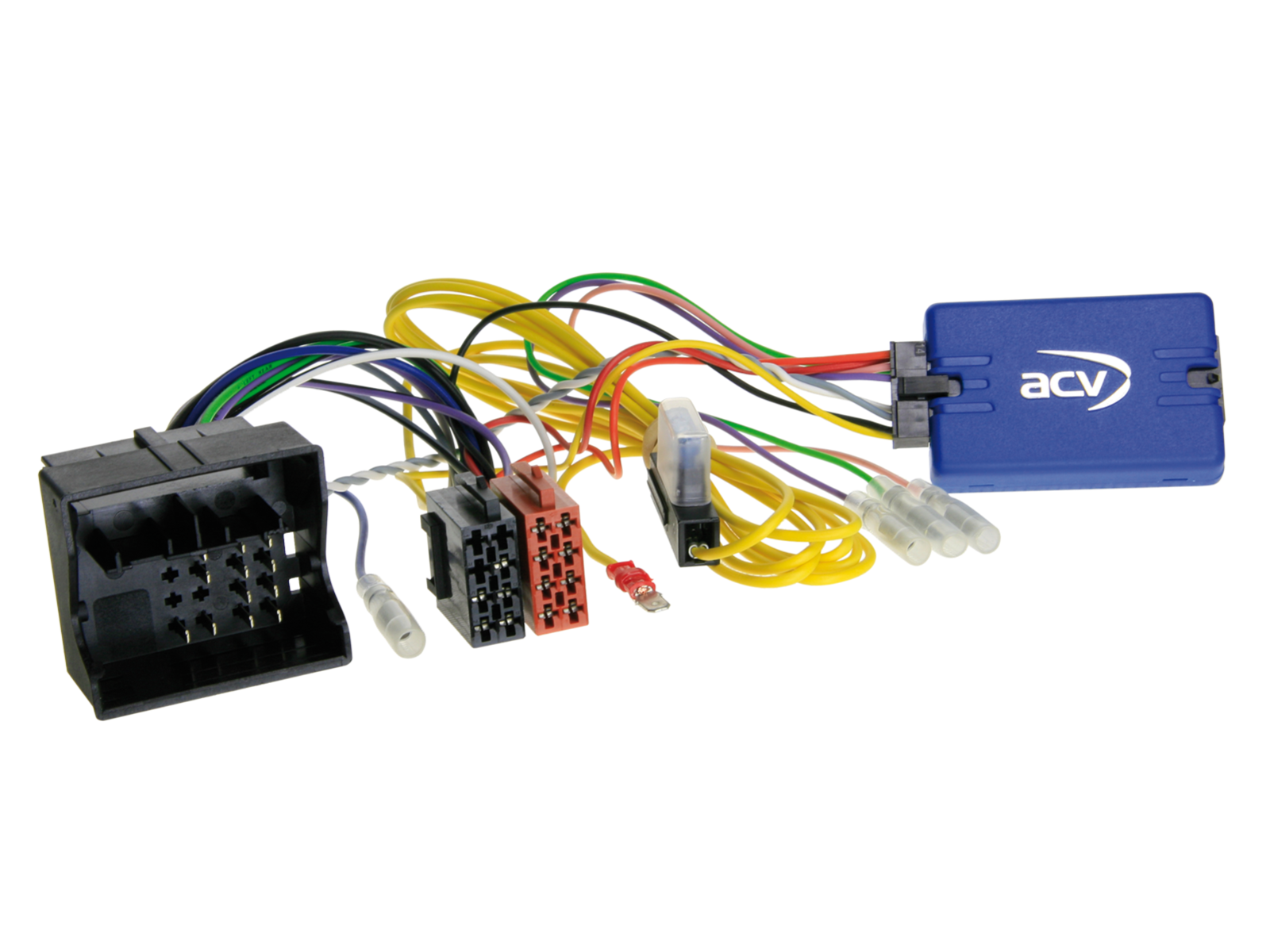

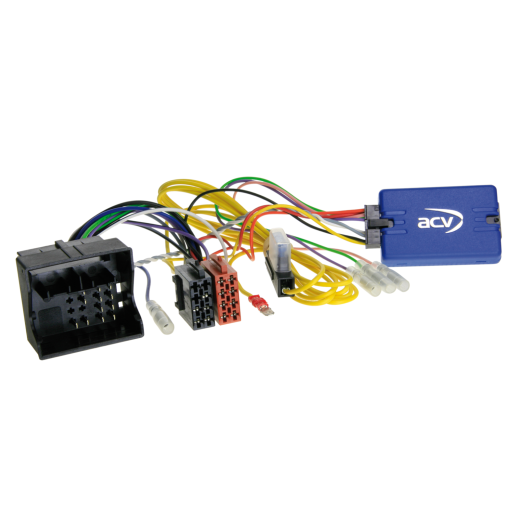

Adaptér ovládání tlačítek na volantu pro Mercedes ACV SWC 42SMC005-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz ACV SWC 42SMC005-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za neoriginální jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru neoriginální jednotky mohou být některé funkce omezeny nebo nahrazeny jinými. Porovnejte zobrazené konektory adaptéru s konektory ve vašem vozidle a ujistěte se, že jsou shodné po vizuální i technické stránce. Ověřte, zda bylo ve vozidle použito některé z uvedených originálních autorádií. Před konečnou montáží zkontrolujte funkce vozidla, nastavení a ovládání z volantu.

Určeno pro automobily

Mercedes-Benz C-class (S204) (09/2007->01/2011) bez OEM audiosystému, připojení na 40 Pin Quadlock a +12V stálý proud žlutý Klemme 30 jištěný z baterie, modrý vodič anténní remote.
Mercedes-Benz C-class (W204) (03/2007->01/2011) bez OEM audiosystému, připojení na 40 Pin Quadlock a +12V stálý proud žlutý Klemme 30 jištěný z baterie, modrý vodič anténní remote.
Mercedes-Benz E-class (S212) (07/2009->01/2013) bez OEM audiosystému, připojení na 40 Pin Quadlock a +12V stálý proud žlutý Klemme 30 jištěný z baterie, modrý vodič anténní remote.
Mercedes-Benz E-class (W212) (03/2009->01/2013) bez OEM audiosystému, připojení na 40 Pin Quadlock a +12V stálý proud žlutý Klemme 30 jištěný z baterie, modrý vodič anténní remote.

CAN Bus informace

Připojení: 40 Pin Quadlock Mercedes konektor.
Napájení: +12 V stálý proud žlutý Klemme 30 (baterie, jištěno).
Určeno pro vozy bez OEM audiosystému.
Anténní remote: modrý vodič +12 V.

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
Demontáž OEM jednotky provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní bez napětí.

Připojení a pořadí zapojení

Veškeré nastavení a konfigurace provádějte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu rádia.
Připojte kabel podle návodu k aftermarket rádiu.
Připojte ostatní vodiče dle návodu k zařízení.
Hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a BDA.
Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree, napájení antény apod.
Proveďte test funkce ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu

Změny provádějte bez napětí.
Po změně postupujte podle kroků 5–8 výše.

V případě poruchy rozhraní nebo systému vozidla

Vraťte do vozu původní OEM jednotku.
Zapněte OEM jednotku.
Počkejte na uspání CAN Bus.
Zkontrolujte hardwarovou konfiguraci rozhraní.
Po uspání CAN Bus postupujte podle kroků 5–8 výše.

Při úpravách zapojení nebo vedení kabeláže

Úpravy smí provádět pouze odborně vyškolený personál.
Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
Před zapojením ověřte funkci měřením a podle schématu vozidla.
Úpravy provádíte na vlastní riziko bez záruky funkčnosti.
Úpravy provádíte bez záruky na případné poškození vozidla, zařízení či rozhraní.
Úpravy na předem osazené kabeláži mohou zrušit záruku produktu.
