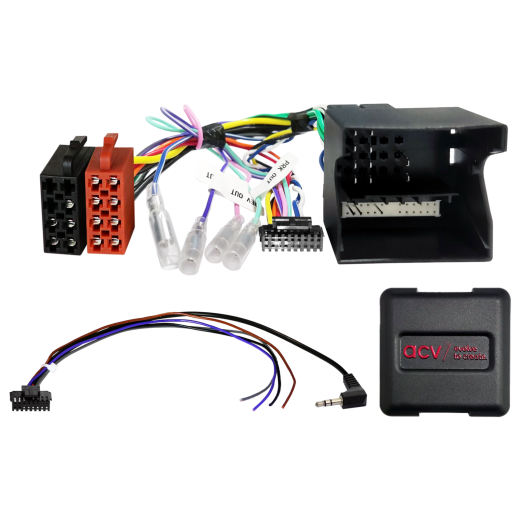

Adaptér ovládání tlačítek na volantu pro Mercedes ACV SWC 42XMC004-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Mercedes CLS-class (W219) (10/04->06/08), E-class (S211/W211) (03/02->02/08) a SLK-class (R171) (03/04->03/08)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

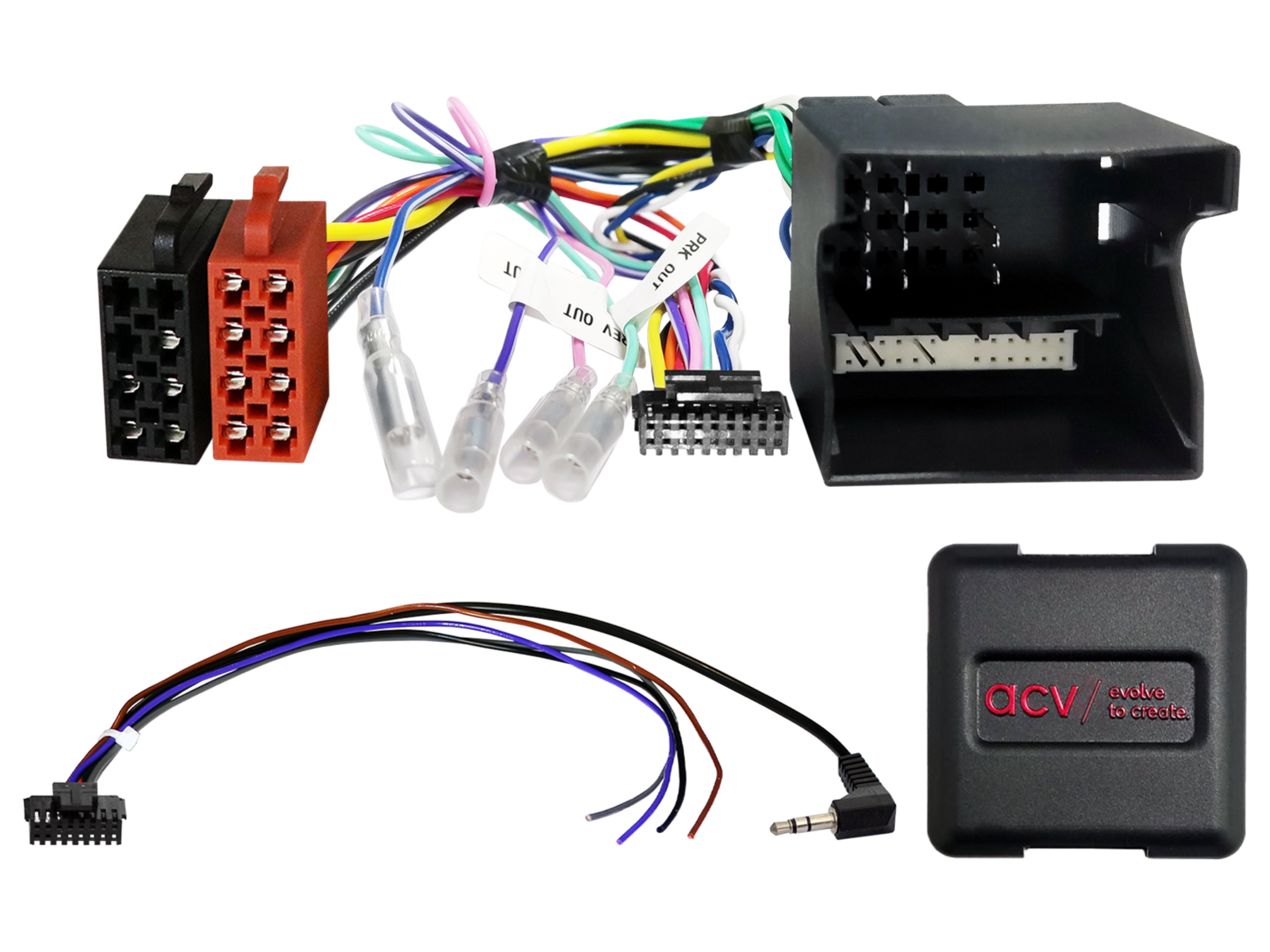

Adaptér ovládání tlačítek na volantu pro Mercedes ACV SWC 42XMC004-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz ACV SWC 42XMC004-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Mercedes-Benz CLS-class (W219) (10/2004 -> 06/2008)
Mercedes-Benz E-class (S211/W211) (03/2002 -> 02/2008) funkce elektrického úložného prostoru není podporována
Mercedes-Benz SLK-class (R171) (03/2004 -> 03/2008)

CAN Bus informace

Konektory a napájení:

Konektor: 40 Pin Quadlock MB2 Mercedes.
Konektor: OEM SWC > 3,5mm Jack / volný vodič.

Kompatibilita a omezení:

Vozidla s 2-DIN Audio 20 OEM HU.
Vozidla bez 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigace.
Vozidla bez Audio Gateway.
Vozidla bez OEM zesilovacího systému Harman Kardon.
Vozidla s Audio Gateway – prodlužovací kabel Audio Gateway>ISO 2,5 m (položka: 1195-25-2500-0) nebo Audio Gateway>ISO 6,5 m (položka: 1195-25-6500-0).
SWC Mercedes různé modely ISO/10 Pin ISO/Mini ISO (položka: 42a-1190-001).
Vozidla s Harman Kardon OEM systémem: Audio 20 OEM HU – adaptér aktivního systému Mercedes Audiogateway MOST>RCA (položka: 13-1190-51).
Vozidla s Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací – SWC Mercedes CLS/E/SLK Harman Kardon Multilead Amp MOST (položka: 42xmc013-0), nastavení času není podporováno – doporučeno překódování na Audio 20 OEM HU, pokud je to možné.

Signály a zatížitelnost výstupů:

Červený: +12 V zapalovací proud (Klemme 15).
Oranžový: +12 V osvětlení (Klemme 58).
Fialovo/bílý: +12 V signál zpátečky.
Růžový: signál rychlosti (Speed pulse).
Zelený: GND signál parkovací brzdy.
Celková max. zatížitelnost výstupů: 250 mA. Při vyšším odběru použijte relé – 1 relé s odporem cívky min. 75 Ω, 2 relé s odporem cívek min. 150 Ω.

Důležité doplňující informace

Ovládání z volantu (SWC) přes CAN Bus. U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k rádiu – bez napětí.
Připojte kabel k rádiu dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
