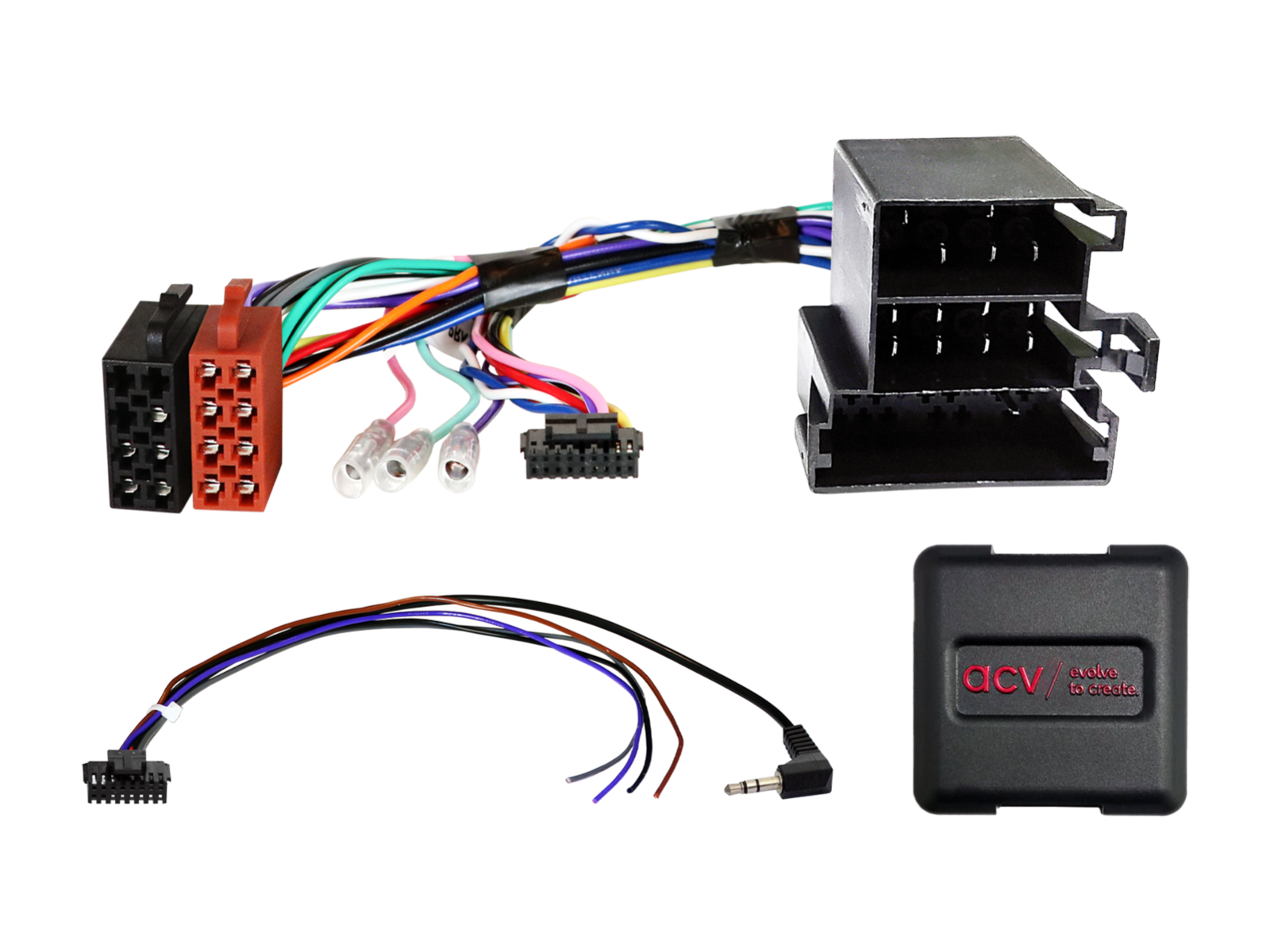

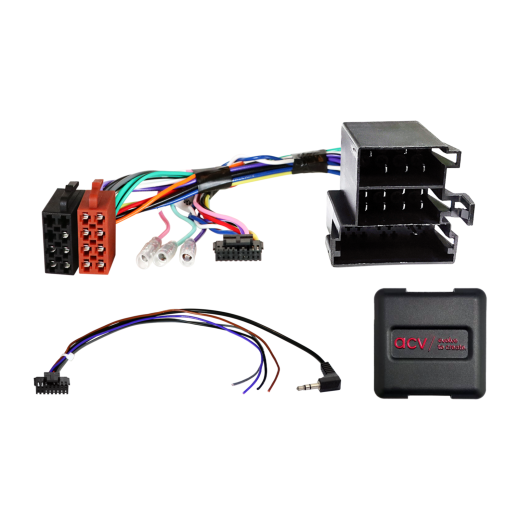

Adaptér ovládání tlačítek na volantu pro Mercedes ACV SWC 42XMC006-0

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz ACV SWC 42XMC006-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Mercedes-Benz C-class (W203) (03/2000 -> 04/2004)

CAN Bus informace

Konektory a napájení:

• Konektor: ISO / 10 Pin ISO.
• Konektor: OEM SWC > 3,5mm jack / volný vodič.

Kompatibilita a omezení:

• Vozidla s Audio 10 / Audio 30 OEM HU.
• Vozidla s Comand 2.0 OEM Sat Nav s CAN Bus v 18pin AMP konektoru: Pin 8 hnědý – CAN low, Pin 9 červeno-hnědý – CAN high. Nejedná se o Robert Bosch CAN.

Signály a zatížitelnost výstupů:

• Červený: +12 V zapalovací proud (Klemme 15).
• Oranžový: +12 V osvětlení (Klemme 58).
• Fialovo/bílý: +12 V signál zpátečky.
• Růžový: signál rychlosti (Speed pulse).
• Zelený: GND signál parkovací brzdy.
• Max. zatížení výstupů: 250 mA. Při odběru nad 250 mA použijte relé – 1 relé s odporem cívky min. 75 Ω, 2 relé s odporem cívek min. 150 Ω.

Důležité doplňující informace

• Ovládání z volantu (SWC) přes CAN Bus. U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.
• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Odpojte originální rádio (OEM HU) bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

1. Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k rádiu – bez napětí.
3. Připojte kabel k rádiu dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Znovu nainstalujte originální OEM HU.
• Spusťte originální jednotku.
• Vyvolejte vypnutí CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
