Adaptér ovládání tlačítek na volantu pro Mercedes ACV SWC 42XMC013-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Mercedes CLS-class (W219) (10/04->06/08), E-class (W211) (03/02->02/08) a SLK-class (R171) (03/04->03/08)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

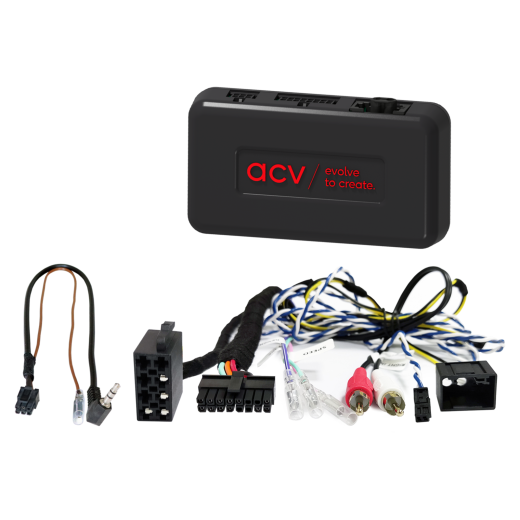

Adaptér ovládání tlačítek na volantu pro Mercedes ACV SWC 42XMC013-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

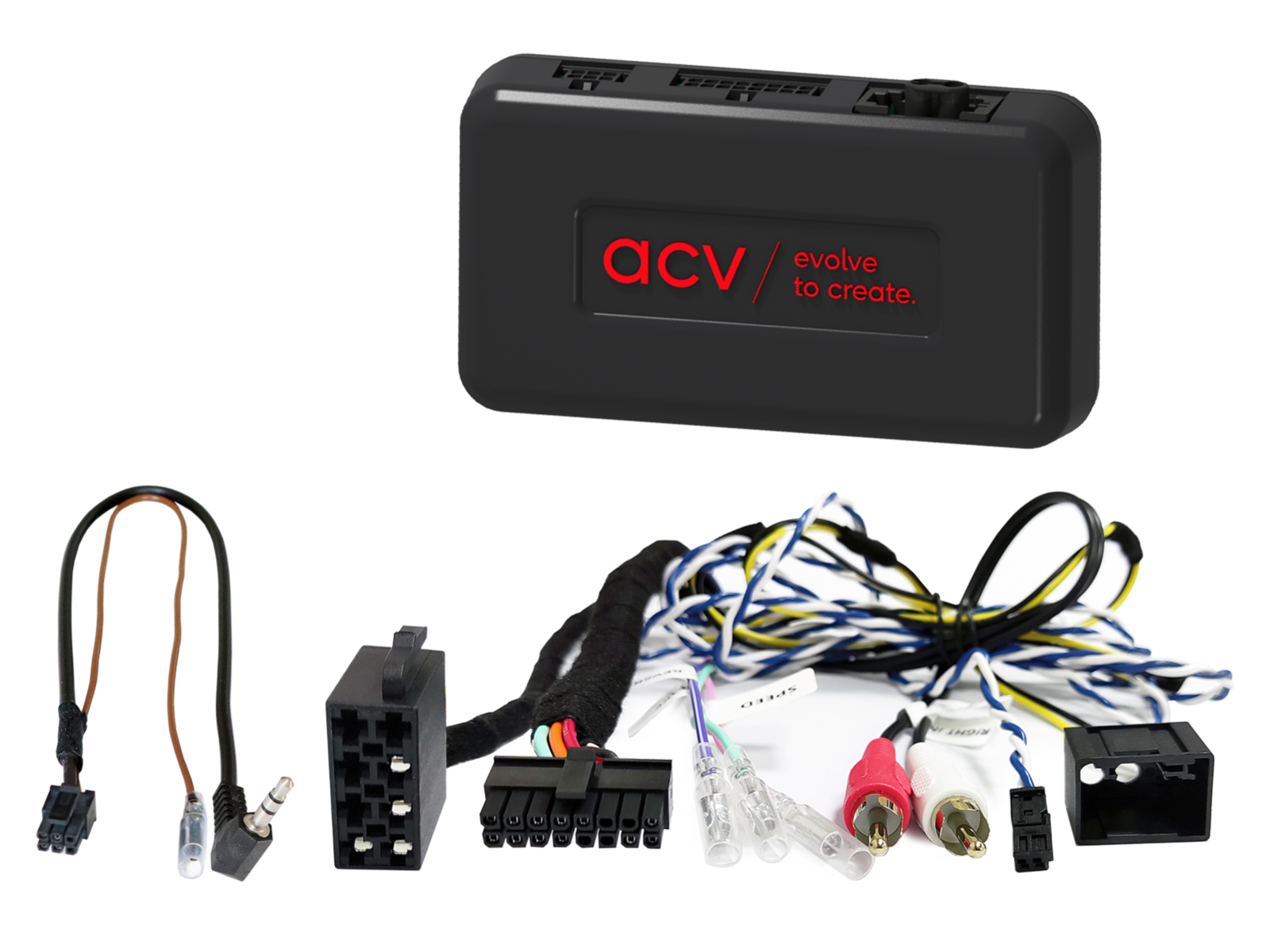

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz ACV SWC 42XMC013-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Mercedes-Benz CLS-class (W219) (10/2004 -> 06/2008)
Mercedes-Benz E-class (W211) (03/2002 -> 02/2008 funkce elektrického přihrádky není podporována)
Mercedes-Benz SLK-class (R171) (03/2004 -> 03/2008)

CAN Bus informace

Konektory a napájení:

Konektor: 2 Pin Mercedes.
Konektor: 2 Pin CAN Bus distributor.
Konektor: OEM zesilovací systém MOST > RCA(m) červená/bílá.

Kompatibilita a omezení:

Vozidla s 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav.
Vozidla s Harman Kardon OEM zesilovacím systémem.
Vozidla s MOST25 OEM zesilovacím systémem.
Vozidla s Audiogateway.
Vozidla bez Comand 2.0 / 2.5 OEM Sat Nav a bez D2B Optical Bus.
Funkce fader není podporována.
Nastavení času není podporováno – pokud možno překódujte vozidlo na Audio 20 OEM HU.
Anténní prodlužovací kabel není součástí dodávky (volitelné příslušenství viz níže).
V jednotlivých případech, v závislosti na OEM systému a aftermarket rádiu, se může objevit zvýšený šum nebo zvuk při zapnutí/vypnutí.

Signály a zatížitelnost výstupů:

Červený: +12 V zapalovací proud (Klemme 15).
Oranžový: +12 V osvětlení (Klemme 58).
Fialovo/bílý: +12 V signál zpátečky.
Růžový: signál rychlosti (Speed pulse).
Zelený: GND signál parkovací brzdy.
Max. zatížení výstupů: 250 mA. Při odběru nad 250 mA použijte relé – 1 relé s odporem cívky min. 75 Ω, 2 relé s odporem cívek min. 150 Ω.

Důležité doplňující informace

OEM jednotky – CD měnič / TV tuner / telefonní modul musí být v případě potřeby vyřazeny z MOST kruhu (optický konektor MOST-ring položka: 771000-2100, optická smyčka (f) MOST-ring položka: 771000-2001).
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Volitelné příslušenství

Anténní prodlužovací kabel Fakra(m) > Fakra(f) 200 cm – položka: 1524-200.
Anténní prodlužovací kabel Fakra(m) > Fakra(f) 500 cm ROKA – položka: 1524-500-1.
Anténní adaptér Fakra Z(m) > DIN(m) pasivní LEONI/ROKA – položka: 1524-01-1.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k rádiu – bez napětí.
Připojte kabel k rádiu dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
