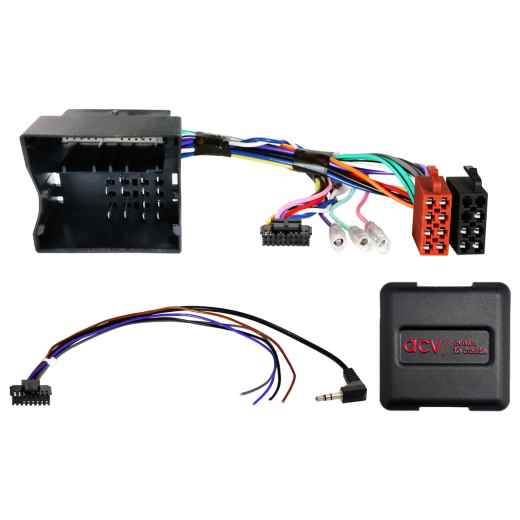

Adaptér ovládání tlačítek na volantu pro Mercedes ACV SWC 42XMC015-0
adaptér na volant pro Mercedes Sprinter (W907/W910) (06/18->2024)
Více o produktu
Více o produktu
Pomůžeme vám s nákupem
- Využijte naši poradnu
- Zboží nám můžete vrátit do 14 dnů
- Vyzkoušejte si produkt u nás na prodejně
Adaptér ovládání tlačítek na volantu pro Mercedes-Benz ACV SWC 42XMC015-0
Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).
Určeno pro automobily
- Mercedes-Benz Sprinter (W907/W910) (06/2018 -> 2024 vozidla s E-call – před montáží zkontrolujte zapojení MQS strip mikrofonního propojovacího kabelu, případně upravte zapojení a ověřte funkci E-call; u vozidel s dodatečně montovanou kamerou ověřte funkci +12V signálu zpátečky z rozhraní, alternativně vodič bílo/modrý na straně řidiče za pojistkovou skříní)
CAN Bus informace

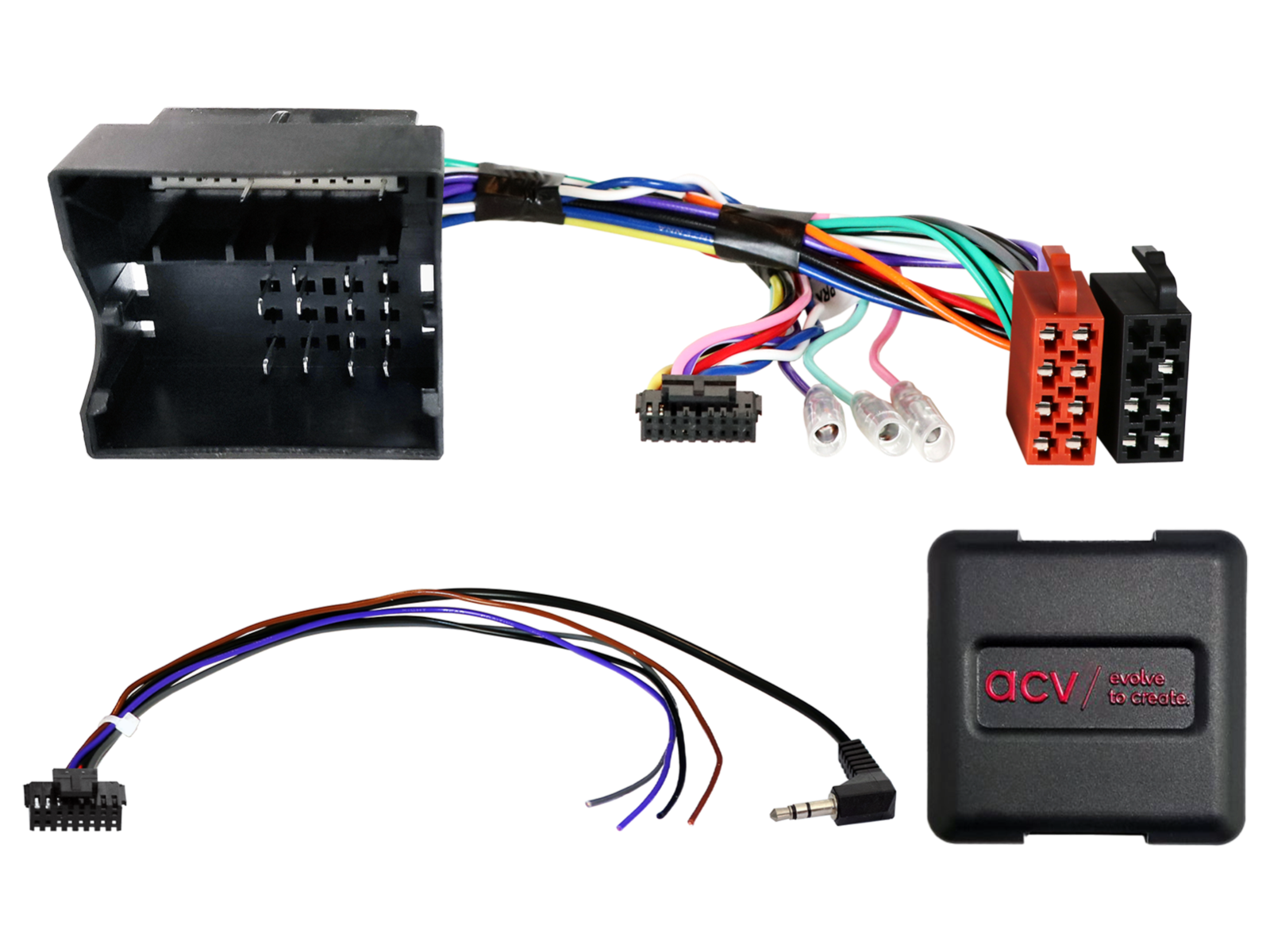

Konektory a napájení:
- Konektor: 40 Pin Quadlock Mercedes.
- Konektor: OEM SWC > 3,5mm jack / volný vodič.
Kompatibilita a omezení:
- Vozidla s otevřenou palubní deskou.
- Vozidla s 1-DIN Browse OEM HU.
- Růžový vodič – signál rychlosti (Speed pulse) není podporován.
- Pro více funkcí SWC – překódujte vozidlo na Audio 15 OEM HU, pokud je to možné.
Signály a zatížitelnost výstupů:
- Červený: +12 V zapalovací proud (Klemme 15).
- Oranžový: +12 V osvětlení (Klemme 58).
- Fialovo/bílý: +12 V signál zpátečky.
- Zelený: GND signál parkovací brzdy.
- Max. zatížení výstupů: 250 mA. Při odběru nad 250 mA použijte relé – 1 relé s odporem cívky min. 75 Ω, 2 relé s odporem cívek min. 150 Ω.
Důležité doplňující informace
- K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.
Obecné pokyny k instalaci
Ověření před montáží:
- Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
- Odpojte originální rádio (OEM HU) bez napětí.
- Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.
Připojení a pořadí zapojení:
- Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
- Zkontrolujte konfiguraci připojovacího kabelu k rádiu – bez napětí.
- Připojte kabel k rádiu dle návodu k aftermarket zařízení.
- Připojte ostatní vodiče dle návodu k zařízení.
- Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
- Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
- Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
- Proveďte funkční test ovládání z volantu a komunikace s vozidlem.
Změna konfigurace rozhraní a HU kabelu:
- Veškeré změny provádějte bez napětí.
- Po změně opakujte kroky 5 až 8 uvedené výše.
V případě poruchy rozhraní nebo systému vozidla:
- Znovu nainstalujte originální OEM HU.
- Spusťte originální jednotku.
- Vyvolejte vypnutí CAN Bus systému.
- Zkontrolujte HW konfiguraci rozhraní.
- Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.
Při úpravách zapojení nebo vedení kabeláže:
- Zapojení a úpravy smí provádět pouze odborně proškolený personál.
- Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
- Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
- Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
- Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
- Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
| Katalogové číslo | 42XMC015-0 |
| Značka | ACV |
| Odkazy | Oficiální webová prezentace |
