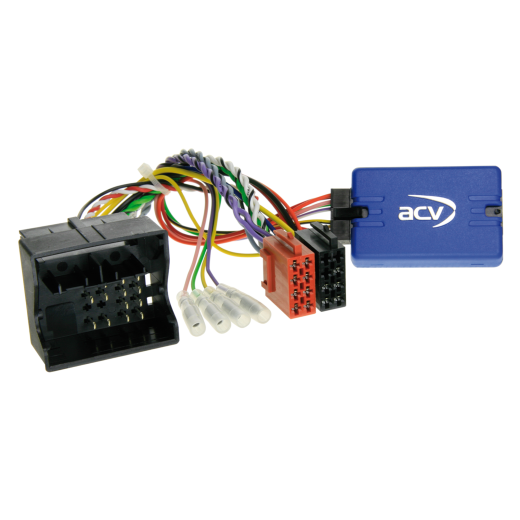

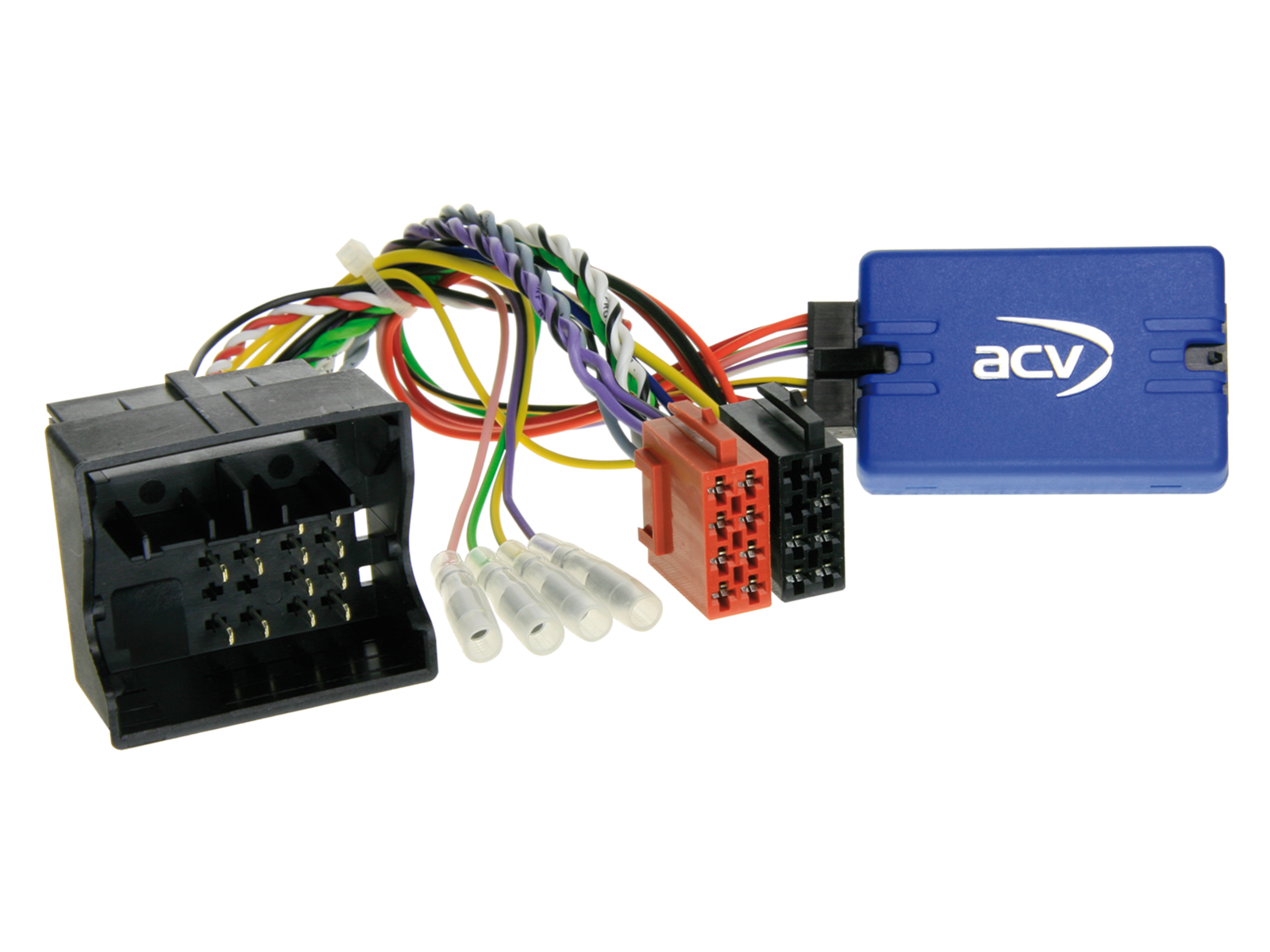

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz a Smart ACV SWC 42SMC001-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za neoriginální jednotku. V závislosti na výbavě vozidla a softwaru neoriginální jednotky mohou být některé funkce omezeny nebo nahrazeny jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že jsou shodné jak po technické, tak vizuální stránce. Ověřte, zda bylo ve vozidle použito některé z uvedených originálních autorádií. Před finální montáží zkontrolujte funkčnost vozidla, nastavení systému a ovládání z volantu.

Určeno pro automobily

Mercedes-Benz A-class (C169/W169) (10/2004->04/2008) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací, možnost potřeby kódování na Audio 20 při nepodporované funkci nastavení hodin.
Mercedes-Benz A-class (C169/W169) (06/2008->06/2012) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací, možnost potřeby kódování na Audio 20 při nepodporované funkci nastavení hodin.
Mercedes-Benz B-class (T245) (07/2005->04/2008) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz B-class (T245) (04/2008->09/2011) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz C-class (CL203/S203/W203) (02/2004->09/2007) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz CLC-class (CL203) (06/2008->02/2011) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz CLK-class (W209) (04/2005->01/2010) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz CLS-class (C219) (04/2008->09/2010) s 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací, nepodporuje nastavení hodin, vozy s Harman Kardon OEM soundsystémem dle verze.
Mercedes-Benz E-class (S211/W211) (03/2008->01/2009) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz G-class (W463) (04/2007->06/2008) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz G-class (W164) (09/2008->06/2012) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz GL-class (X164) (09/2006->05/2009) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz GL-class (X164) (05/2009->07/2012) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz M-class (W164) (07/2005->04/2008) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací, Harman Kardon OEM soundsystém dle verze.
Mercedes-Benz M-class (W164) (10/2008->07/2011) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací, Harman Kardon OEM soundsystém dle verze.
Mercedes-Benz ML (W164) (07/2005->04/2008) viz M-class.
Mercedes-Benz ML (W164) (10/2008->07/2011) viz M-class.
Mercedes-Benz R-class (W251) (09/2005->05/2007) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz R-class (W251) (05/2007->05/2010) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz SLK-class (R171) (04/2008->03/2011) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigací.
Mercedes-Benz Sprinter (W906) (04/2006->08/2013) s 2-DIN Audio 20 OEM.
Mercedes-Benz Sprinter (W906) (08/2013->05/2018) s 2-DIN Audio 20 OEM.
Mercedes-Benz Vito/Viano (W639) (04/2006->08/2010) s 2-DIN Audio 20 OEM.
Mercedes-Benz Vito/Viano (W639) (09/2010->03/2014) s 2-DIN Audio 20 OEM.
Smart For Four (W454) (01/2004->04/2007) s 2-DIN OEM CD přehrávačem nebo Comand OEM navigací s 40 Pin Quadlock.

CAN Bus informace

Připojení: 40 Pin Quadlock Mercedes konektor.
Při neznámé verzi Mercedes konektoru použít adaptér 42smc00c s ISO a 40 Pin Quadlock svazkem.
Určeno pro vozy s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2/NTG2.5 OEM navigací.
U některých verzí nepodporuje nastavení hodin – doporučeno kódování na Audio 20 OEM, pokud je to možné.
Podpora pro Harman Kardon OEM soundsystém dle verze.

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
Demontáž OEM jednotky provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní bez napětí.

Připojení a pořadí zapojení

Veškeré nastavení a konfigurace provádějte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu rádia.
Připojte kabel podle návodu k aftermarket rádiu.
Připojte ostatní vodiče dle návodu k zařízení.
Hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a BDA.
Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree, napájení antény apod.
Proveďte test funkce ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu

Změny provádějte bez napětí.
Po změně postupujte podle kroků 5–8 výše.

V případě poruchy rozhraní nebo systému vozidla

Vraťte do vozu původní OEM jednotku.
Zapněte OEM jednotku.
Počkejte na uspání CAN Bus.
Zkontrolujte hardwarovou konfiguraci rozhraní.
Po uspání CAN Bus postupujte podle kroků 5–8 výše.

Při úpravách zapojení nebo vedení kabeláže

Úpravy smí provádět pouze odborně vyškolený personál.
Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
Před zapojením ověřte funkci měřením a podle schématu vozidla.
Úpravy provádíte na vlastní riziko bez záruky funkčnosti.
Úpravy provádíte bez záruky na případné poškození vozidla, zařízení či rozhraní.
Úpravy na předem osazené kabeláži mohou zrušit záruku produktu.
