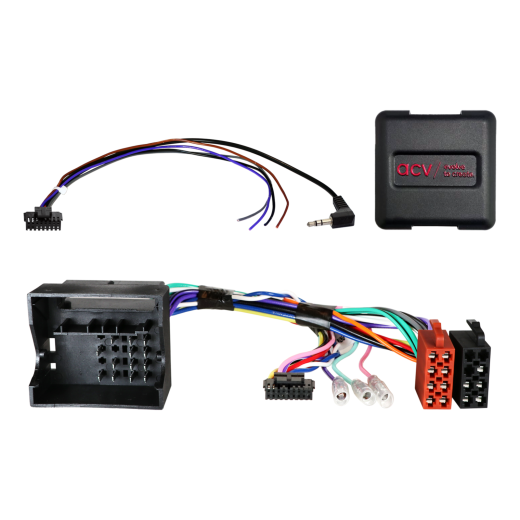

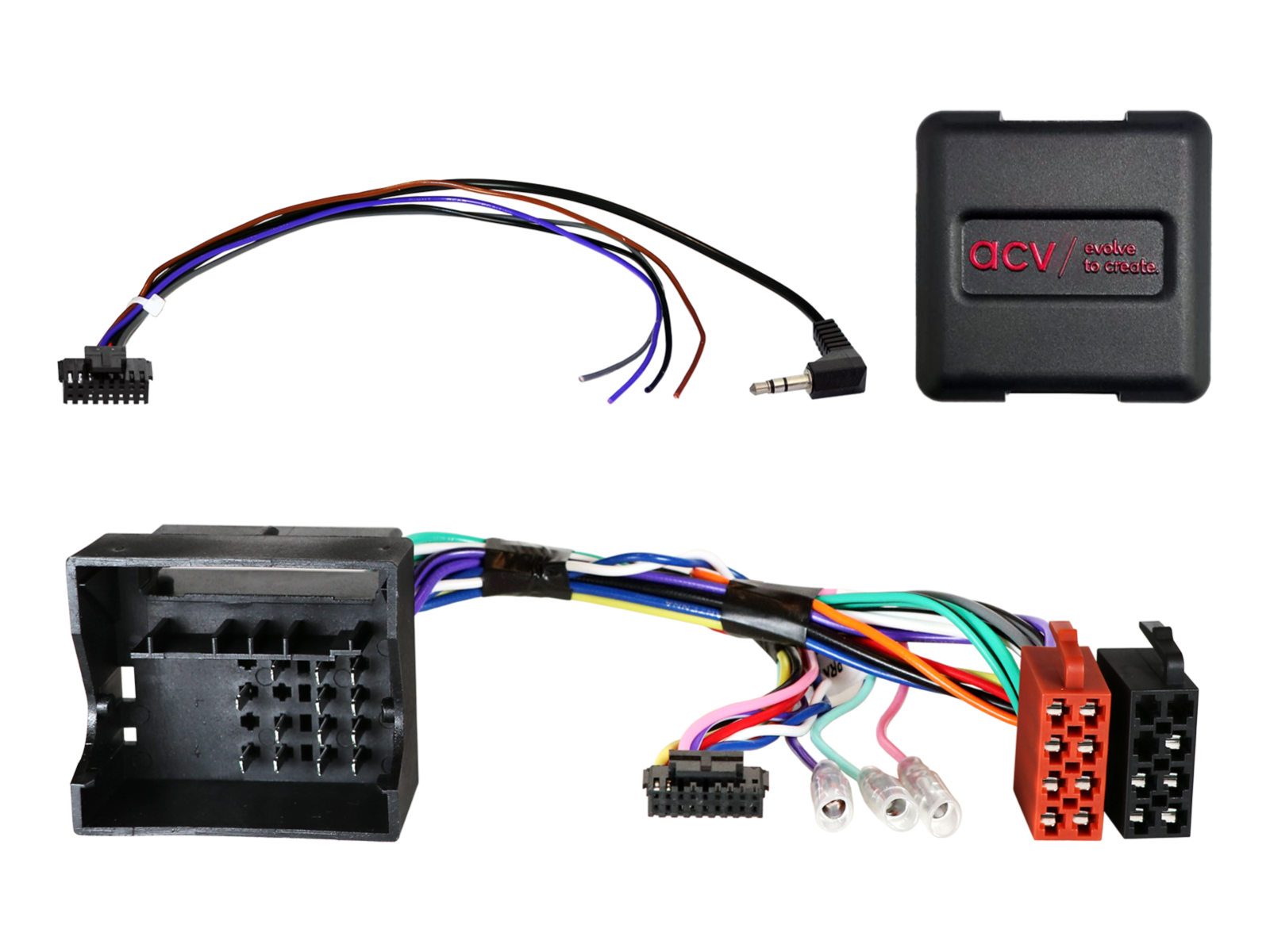

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz a Smart ACV SWC 42XMC001-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Mercedes-Benz A-class (C169/W169) (10/2004 -> 04/2008)
Mercedes-Benz A-class (C169/W169) (06/2008 -> 06/2012)
Mercedes-Benz B-class (T245) (07/2005 -> 04/2008)
Mercedes-Benz B-class (T245) (04/2008 -> 09/2011)
Mercede-Benz C-class (CL203/S203/W203) (02/2004 -> 09/2007)
Mercedes-Benz CLC-class (CL203) (06/2008 -> 02/2011)
Mercedes-Benz CLK-class (W209) (04/2005 -> 01/2010)
Mercedes-Benz CLS-class (C219) (04/2008 -> 09/2010) vozidla s OEM zesilovaným systémem Harman Kardon (položka: 13-1190-53)
Mercedes-Benz E-class (S211/W211) (03/2008 -> 01/2009)
Mercedes-Benz G-class (W463) (04/2007 -> 06/2008)
Mercedes-Benz G-class (W164) (09/2008 -> 06/2012)
Mercedes-Benz GL-class (X164) (09/2006 -> 05/2009)
Mercedes-Benz GL-class (X164) (05/2009 -> 07/2012)
Mercedes-Benz M-class (W164) (07/2005 -> 04/2008)
Mercedes-Benz M-class (W164) (10/2008 -> 07/2011)
Mercedes-Benz ML (W164) (07/2005 -> 04/2008) vozidla s OEM zesilovaným systémem Harman Kardon (položka: 13-1190-52)
Mercedes-Benz ML (W164) (10/2008 -> 07/2011) vozidla s OEM zesilovaným systémem Harman Kardon (položka: 13-1190-52)
Mercedes-Benz R-class (W251) (05/2007 -> 05/2010)
Mercedes-Benz SLK-class (R171) (04/2008 -> 03/2011)
Mercedes-Benz Sprinter (W906) (04/2006 -> 08/2013)
Mercedes-Benz Sprinter (W906) (08/2013 -> 05/2018)
Mercedes-Benz Vito/Viano (W639) (04/2006 -> 08/2010)
Mercedes-Benz Vito/Viano (W639) (09/2010 -> 03/2014)

Smart For Four (W454) (01/2004 -> 04/2007) vozidla s 2-DIN OEM CD HU a Comand OEM Sat Nav 40pin Quadlock

CAN Bus informace

Konektory a napájení:

Konektor: 40pin Quadlock Mercedes.
Připojení OEM ovládání z volantu (SWC): 3,5mm jack nebo volný vodič.

Speciální kabely:

Pro neznámou variantu konektoru Mercedes: SWC Mercedes vozidla ISO/40Pin Quadlock Multilead (položka: 42xmc00c).

Kompatibilita a omezení:

Vozidla s 2-DIN Audio 20 OEM HU.
Vozidla s 2-DIN Audio 50 APS Comand NTG2/NTG2.5 OEM navigací.
Vozidla Mercedes bez otevřené palubní desky.
Vozidla Mercedes bez 1-DIN OEM HU.
U vozidel s Audio 50 APS Comand NTG2/NTG2.5 OEM navigací není podporováno nastavení hodin – pokud možno překódovat na Audio 20 OEM HU.

Signály a zatížitelnost výstupů:

Červený: +12 V zapalovací proud (Klemme 15).
Oranžový: +12 V osvětlení (Klemme 58).
Fialovo/bílý: +12 V signál zpátečky.
Růžový: rychlostní pulz.
Zelený: GND signál parkovací brzdy.
Max. zatížitelnost výstupů: 250 mA. Při vyšším odběru použijte relé – 1 relé s odporem cívky min. 75 Ω, 2 relé s odporem cívek min. 150 Ω.

Důležité doplňující informace

Ovládání z volantu (SWC) přes CAN Bus. U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
