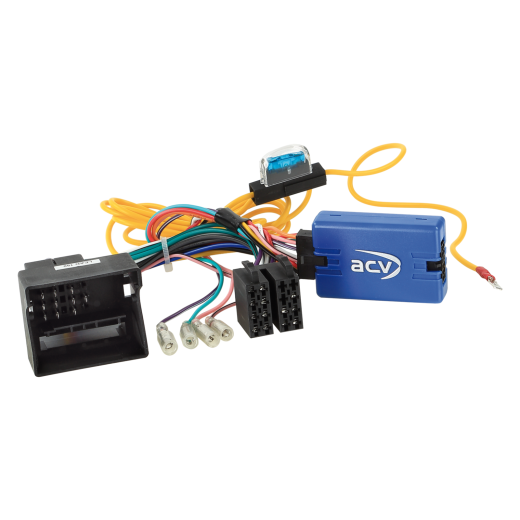

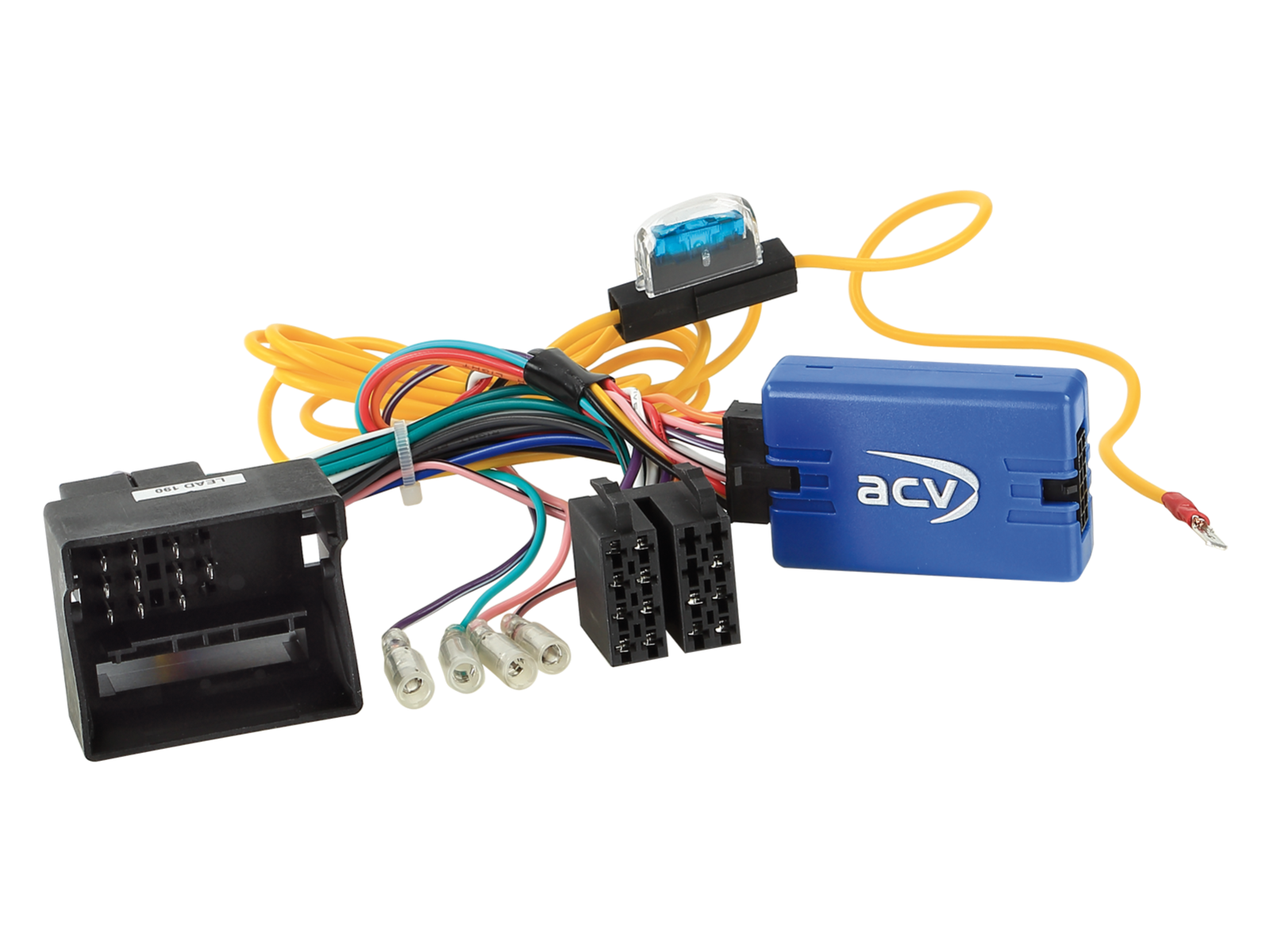

Adaptér ovládání tlačítek na volantu pro Mini ACV SWC 42SBM010-0

Adaptér ovládání tlačítek na volantu pro Mini ACV SWC 42SBM010-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Mini (F55/F56/F57) (03/2014 -> 02/2018) – vozidlo s 40 Pin Quadlock BMW konektorem, +12V stálým napájením (Klemme 30) přes jištěný bateriový přívod, bez podpory PDC, varovných tónů a nastavení vozidla.

CAN Bus informace

Konektory a zapojení:

• 40 Pin Quadlock BMW konektor
• +12V stálé napájení (Klemme 30) – bateriový přívod s pojistkou
• PDC – nepodporováno
• Varovné tóny – nepodporováno
• Nastavení vozidla – nepodporováno

Důležité doplňující informace

• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Demontáž originálního rádia (OEM HU) provádějte bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface) na správné zapojení – bez napětí.

Připojení a pořadí zapojení:

1. Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k HU.
3. Připojte kabel k HU dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu a v BDA.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Vraťte do vozu originální OEM HU.
• Spusťte originální jednotku.
• Vyvolejte klid (usnutí) CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po uklidnění CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
