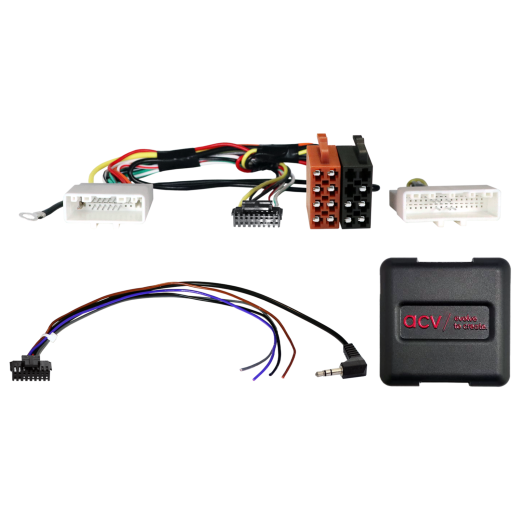

Adaptér ovládání tlačítek na volantu pro Nissan ACV SWC 42XNS003-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Nissan 370Z (Z34) (07/09->03/13), Cube (Z12) (01/10->03/11), Juke (F15) (10/10->06/14), Micra (K13) (03/11->07/13), Navara (D40) (04/10->08/15), Note (E11) (01/09->08/13), NV200 (M20) (2013->09/16) a Pathfinder (R51) (09/13->05/15)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Nissan ACV SWC 42XNS003-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Nissan 370Z (Z34) (07/2009 -> 03/2013) vozidla s Blaupunkt / Bosch / Clarion OEM HU, s OEM zesilovacím systémem +12V Amp remote Pin 2 vedle +12V stálého proudu – zkontrolovat s OEM HU měřením, s externím OEM telefonním modulem umístěným u konektoru BT-OEM Modul / kryt panelu na straně spolujezdce v zavazadlovém prostoru / za/nad přihrádku spolujezdce / ve středové konzoli / pod předními sedadly, nebo bez OEM zesilovacího systému a bez OEM navigace.
Nissan Cube (Z12) (01/2010 -> 03/2011) vozidla s Blaupunkt / Bosch / Clarion OEM HU, s OEM zesilovacím systémem +12V Amp remote Pin 2 vedle +12V stálého proudu – zkontrolovat s OEM HU měřením, s externím OEM telefonním modulem umístěným u konektoru BT-OEM Modul / kryt panelu na straně spolujezdce v zavazadlovém prostoru / za/nad přihrádku spolujezdce / ve středové konzoli / pod předními sedadly, nebo bez OEM zesilovacího systému a bez OEM navigace.
Nissan Juke (F15) (10/2010 -> 06/2014) vozidla s Blaupunkt / Bosch / Clarion OEM HU, s OEM zesilovacím systémem +12V Amp remote Pin 2 vedle +12V stálého proudu – zkontrolovat s OEM HU měřením, s externím OEM telefonním modulem umístěným u konektoru BT-OEM Modul / kryt panelu na straně spolujezdce v zavazadlovém prostoru / za/nad přihrádku spolujezdce / ve středové konzoli / pod předními sedadly, nebo bez OEM zesilovacího systému a bez OEM navigace.
Nissan Micra (K13) (03/2011 -> 07/2013) vozidla s Blaupunkt / Bosch / Clarion OEM HU, s OEM zesilovacím systémem +12V Amp remote Pin 2 vedle +12V stálého proudu – zkontrolovat s OEM HU měřením, s externím OEM telefonním modulem umístěným u konektoru BT-OEM Modul / kryt panelu na straně spolujezdce v zavazadlovém prostoru / za/nad přihrádku spolujezdce / ve středové konzoli / pod předními sedadly, nebo bez OEM zesilovacího systému a bez OEM navigace.
Nissan Navara (D40) (04/2010 -> 08/2015) vozidla s Blaupunkt / Bosch / Clarion OEM HU, s OEM zesilovacím systémem +12V Amp remote Pin 2 vedle +12V stálého proudu – zkontrolovat s OEM HU měřením, s externím OEM telefonním modulem umístěným u konektoru BT-OEM Modul / kryt panelu na straně spolujezdce v zavazadlovém prostoru / za/nad přihrádku spolujezdce / ve středové konzoli / pod předními sedadly, nebo bez OEM zesilovacího systému a bez OEM navigace.
Nissan Note (E11) (01/2009 -> 08/2013) vozidla s Blaupunkt / Bosch / Clarion OEM HU, s OEM zesilovacím systémem +12V Amp remote Pin 2 vedle +12V stálého proudu – zkontrolovat s OEM HU měřením, s externím OEM telefonním modulem umístěným u konektoru BT-OEM Modul / kryt panelu na straně spolujezdce v zavazadlovém prostoru / za/nad přihrádku spolujezdce / ve středové konzoli / pod předními sedadly, nebo bez OEM zesilovacího systému a bez OEM navigace.
Nissan NV200 (M20) (2013 -> 09/2016) vozidla s Blaupunkt / Bosch / Clarion OEM HU, s OEM zesilovacím systémem +12V Amp remote Pin 2 vedle +12V stálého proudu – zkontrolovat s OEM HU měřením, s externím OEM telefonním modulem umístěným u konektoru BT-OEM Modul / kryt panelu na straně spolujezdce v zavazadlovém prostoru / za/nad přihrádku spolujezdce / ve středové konzoli / pod předními sedadly, nebo bez OEM zesilovacího systému a bez OEM navigace.
Nissan Pathfinder (R51) (09/2013 -> 05/2015) vozidla s Blaupunkt / Bosch / Clarion OEM HU, s OEM zesilovacím systémem +12V Amp remote Pin 2 vedle +12V stálého proudu – zkontrolovat s OEM HU měřením, s externím OEM telefonním modulem umístěným u konektoru BT-OEM Modul / kryt panelu na straně spolujezdce v zavazadlovém prostoru / za/nad přihrádku spolujezdce / ve středové konzoli / pod předními sedadly, nebo bez OEM zesilovacího systému a bez OEM navigace.

CAN Bus informace

Konektory a napájení:

Konektor: 20 Pin Nissan.
Konektor: OEM SWC > 3,5mm jack / volný vodič.
Konektor: 32 Pin telefonní modul.
Černý: GND svorka 31.

Kompatibilita:

Vozidla s Blaupunkt / Bosch / Clarion OEM HU.
Vozidla s OEM zesilovacím systémem +12V Amp remote Pin 2 vedle +12V stálého proudu – zkontrolovat s OEM HU měřením.
Aktivní systém adaptér pro vybraná vozidla ISO>ISO: 13-1190-50.
Vozidla s externím OEM telefonním modulem umístěným u konektoru BT-OEM Modul / kryt panelu na straně spolujezdce v zavazadlovém prostoru / za/nad přihrádku spolujezdce / ve středové konzoli / pod předními sedadly.
Vozidla bez OEM zesilovacího systému.
Vozidla bez OEM navigace.

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k rádiu – bez napětí.
Připojte kabel k rádiu dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
