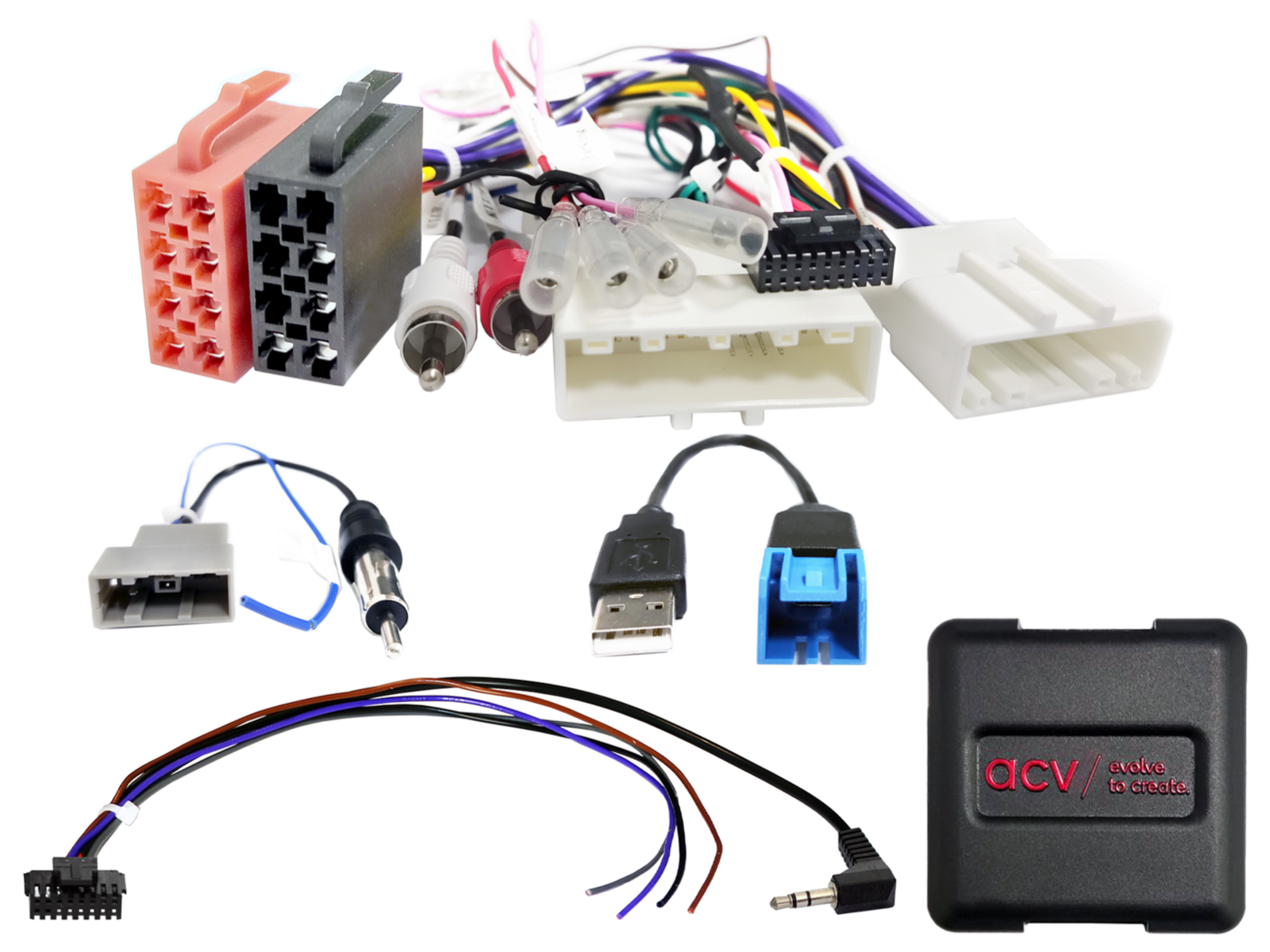

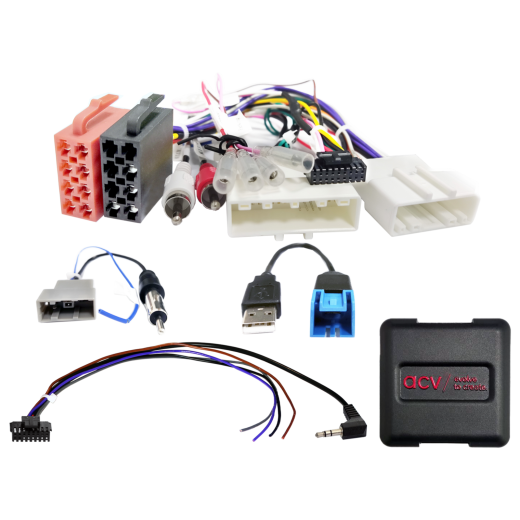

Adaptér ovládání tlačítek na volantu pro Nissan ACV SWC 42XNS009-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Nissan Pulsar (C13) (10/2014 -> 06/2018).
Nissan Qashqai (J11) (03/2014 -> 07/2017) vozidla s 360° OEM kamerovým systémem vyžadují SWC adaptér Nissan Qashqai/Rogue/X-Trail 20Pin/32Pin kamera položka: 42xns025.
Nissan X-Trail (T32) (07/2014 -> 07/2017) vozidla s 360° OEM kamerovým systémem vyžadují SWC adaptér Nissan Qashqai/Rogue/X-Trail 20Pin/32Pin kamera položka: 42xns025.

CAN Bus informace

Konektory a napájení:

Konektor: 20 Pin / 32 Pin Nissan.
Konektor: OEM SWC > 3,5mm jack / volný vodič.
Konektor: OEM anténa > GT13(f) > DIN(m).
Konektor: OEM AUX > RCA(m) červený/bílý.
Konektor: OEM USB > USB-A.

Napájecí signály:

Modrý: +12V anténní remote.
Červený: +12V spínaný proud svorka 15 analog (pokud není podporováno přes CAN Bus).

Kompatibilita:

Vozidla s výbavou modelu Visia.
Vozidla bez OEM navigace.
Vozidla bez 360° OEM kamerového systému.
Nastavení data/času podporováno.
Nastavení AUX přes multifunkční displej (viz návod).

Poznámky k OEM AUX:

Před instalací zkontrolujte správné zapojení měřením.

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k rádiu – bez napětí.
Připojte kabel k rádiu dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
