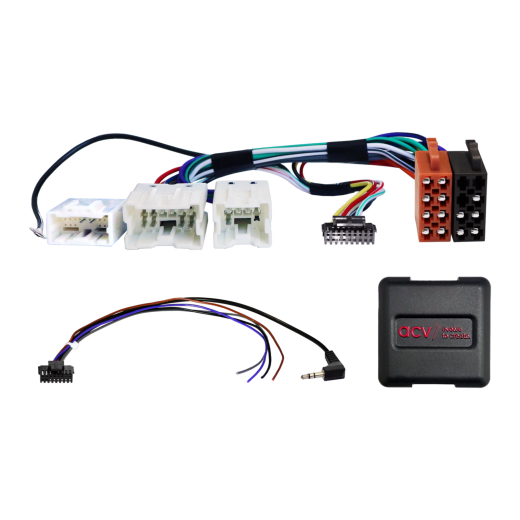

Adaptér ovládání tlačítek na volantu pro Nissan ACV SWC 42XNS016-0

Adaptér ovládání tlačítek na volantu pro Nissan ACV SWC 42XNS016-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Nissan 350Z (Z33) (06/2002 -> 08/2009).
• Nissan Navara (D40) (07/2005 -> 03/2010) vozidla se základním OEM rádiem s otočným ovladačem vlevo.
• Nissan X-Trail (T30) (06/2001 -> 07/2007) vozidla s 2 DIN CH340 OEM rádiem.

CAN Bus informace

Konektory a napájení:

• Konektor: 10 Pin / 6 Pin / 20 Pin Nissan.
• Konektor: OEM SWC > 3,5mm jack / volný vodič.

Napájecí signály:

• Černý: GND svorka 31.
• +12V Amp remote Pin 2 vedle +12V stálého proudu – ověřte měřením s OEM rádiem.

Kompatibilita:

• Vozidla s OEM zesilovaným audio systémem – adaptér aktivního systému pro různé vozy ISO>ISO položka: 13-1190-50.

Důležité doplňující informace

• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Odpojte originální rádio (OEM HU) bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

1. Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k rádiu – bez napětí.
3. Připojte kabel k rádiu dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Znovu nainstalujte originální OEM HU.
• Spusťte originální jednotku.
• Vyvolejte vypnutí CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
