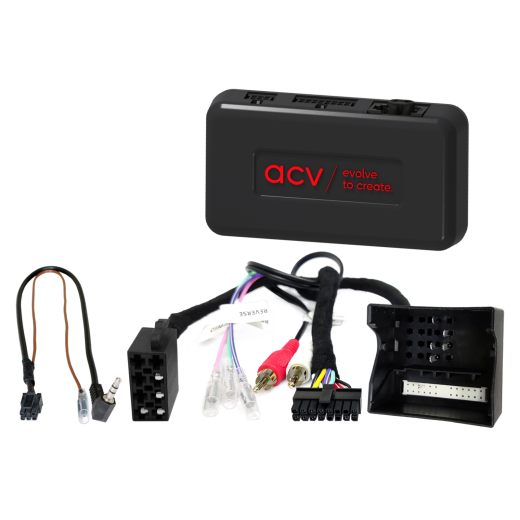

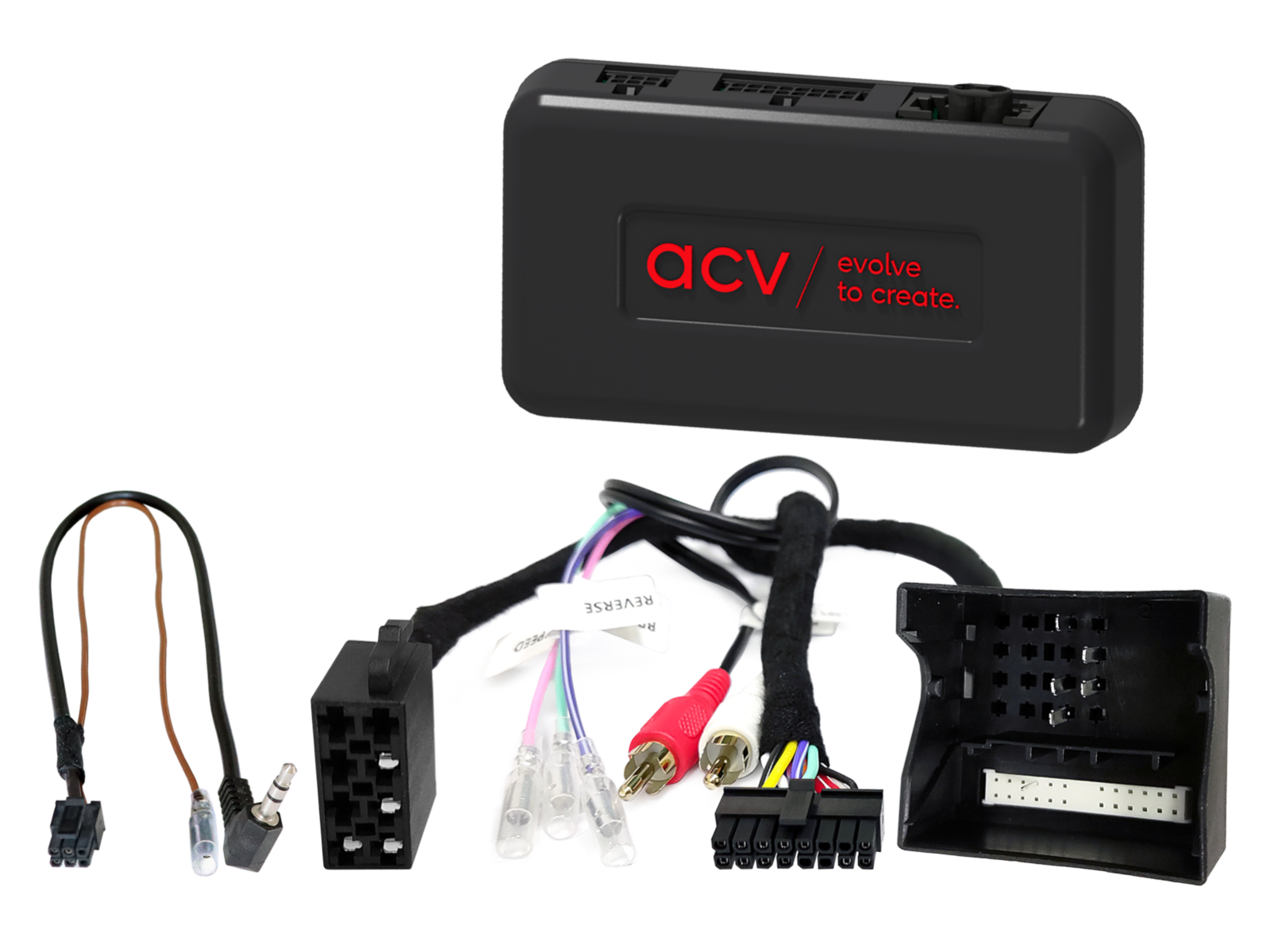

Adaptér ovládání tlačítek na volantu pro Porsche ACV SWC 42XPO006-0

Adaptér ovládání tlačítek na volantu pro Porsche ACV SWC 42XPO006-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Porsche Boxster (987) (02/2009 -> 01/2012) - původní autorádio OEM PCM 3.0 s dotykovou obrazovkou, OEM zesilovací systém MOST bez podpory funkce fader.
• Porsche Cayman (987C) (02/2009 -> 11/2012) - původní autorádio OEM PCM 3.0 s dotykovou obrazovkou, OEM zesilovací systém MOST bez podpory funkce fader.
• Porsche 911 (997) (08/2008 -> 05/2013) - původní autorádio OEM PCM 3.0 s dotykovou obrazovkou, OEM zesilovací systém MOST bez podpory funkce fader.

CAN Bus informace

Konektory a napájení:

• Konektory: 40pin Quadlock Porsche.
• Připojení OEM ovládání z volantu: 3,5mm jack nebo volný vodič na vstup SWC autorádia.
• Připojení OEM MOST zesilovacího systému: RCA (červený/bílý) – předzesílený výstup z aftermarket rádia.

Nastavení:

• Nastavení DIP přepínačů dle výrobce aftermarket jednotky (viz BDA).

Kompatibilita s vozidly:

• OEM zesilovací systém MOST – funkce fader není podporována.

Speciální případy a upozornění:

• Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou mít omezenou funkčnost.

Důležité doplňující informace

• Kompatibilní s aftermarket autorádii s podporou OEM MOST systému a analogovým vstupem pro ovládání z volantu.
• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Odpojte originální rádio (OEM HU) bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

1. Nastavte a zkontrolujte HW konfiguraci rozhraní – bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
3. Připojte kabel k HU dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény atd.).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Znovu nainstalujte originální OEM HU.
• Spusťte originální jednotku.
• Vyvolejte vypnutí CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
