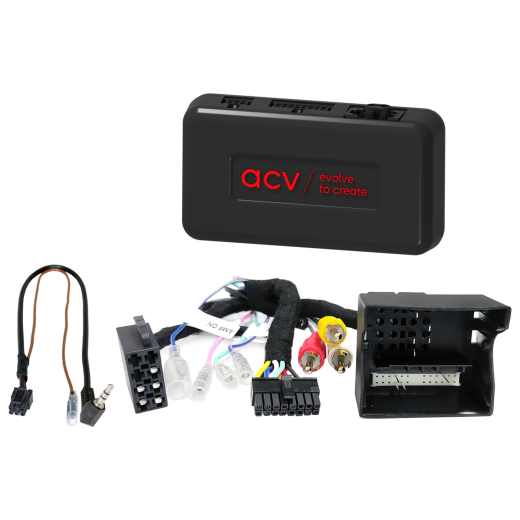

Adaptér ovládání tlačítek na volantu pro Porsche ACV SWC 42XPO007-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Porsche 911 (991) (12/11->01/17), Cayenne (92A/958) (05/10->07/14), Cayenne (92A/958) (10/14->12/17), Macan (95B) (04/14->08/18) a Panamera (970) (09/09->07/16), Panamera (970) (09/09->04/13), Panamera (970) (07/13->07/16)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

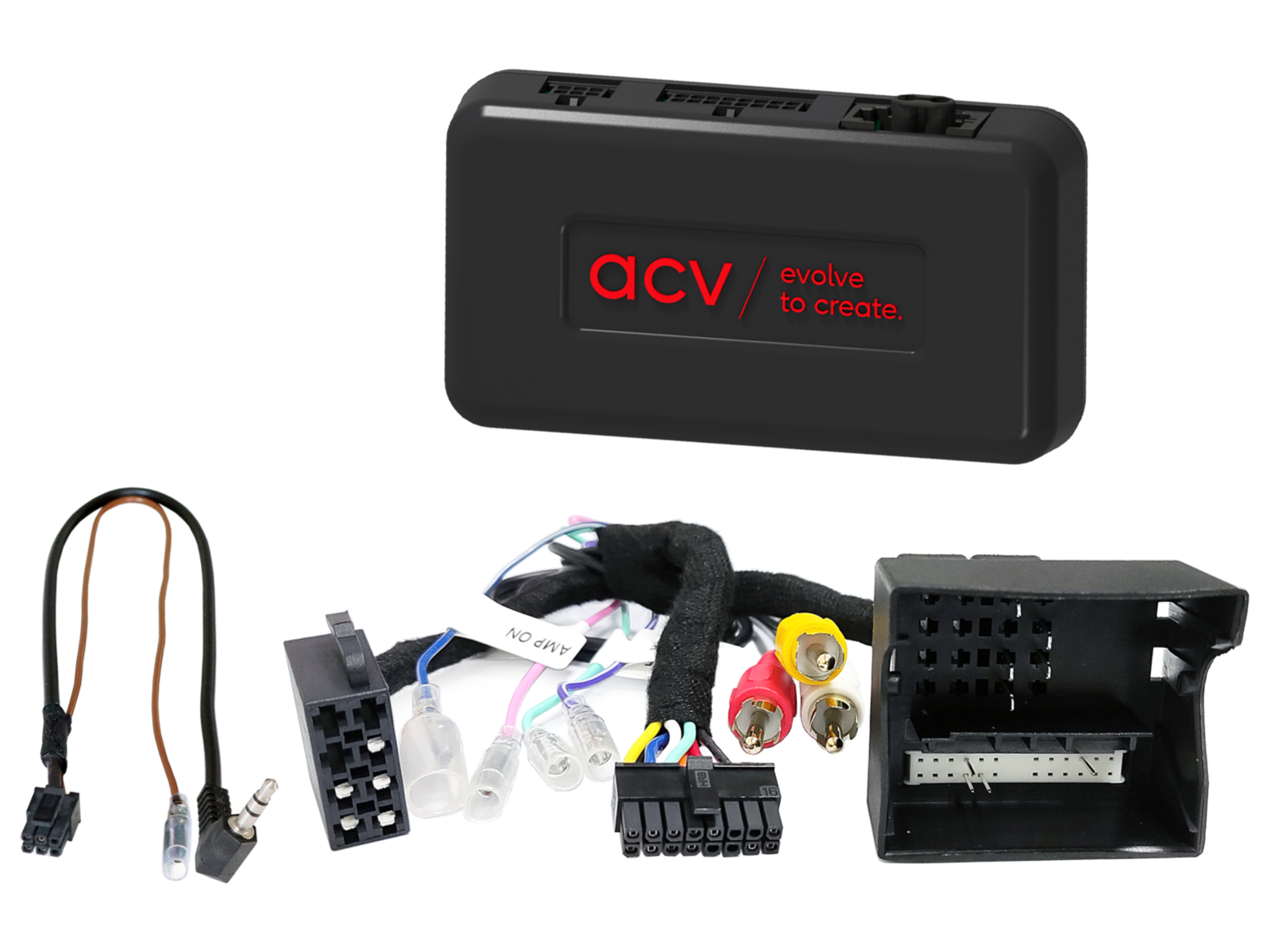

Adaptér ovládání tlačítek na volantu pro Porsche ACV SWC 42XPO007-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Porsche 911 (991) (12/2011 -> 01/2017) - původní autorádio OEM PCM 3.1, OEM zesilovací systém MOST, bez 360° kamerového systému, bez OEM zesilovacího systému Burmester 3D High End Surround, OEM zesilovací systém MOST bez podpory funkce fader, nastavení vozidla není podporováno.
Porsche Cayenne (92A/958) (05/2010 -> 07/2014) - původní autorádio OEM PCM 3.1, OEM zesilovací systém MOST, bez 360° kamerového systému, bez OEM zesilovacího systému Burmester 3D High End Surround, OEM zesilovací systém MOST bez podpory funkce fader, nastavení vozidla není podporováno.
Porsche Cayenne (92A/958) (10/2014 -> 12/2017) - původní autorádio OEM PCM 3.1, OEM zesilovací systém MOST, bez 360° kamerového systému, bez OEM zesilovacího systému Burmester 3D High End Surround, OEM zesilovací systém MOST bez podpory funkce fader, nastavení vozidla není podporováno.
Porsche Macan (95B) (04/2014 -> 08/2018) - původní autorádio OEM PCM 3.1, OEM zesilovací systém MOST, bez 360° kamerového systému, bez OEM zesilovacího systému Burmester 3D High End Surround, OEM zesilovací systém MOST bez podpory funkce fader, nastavení vozidla není podporováno.
Porsche Panamera (970) (09/2009 -> 07/2016) - původní autorádio OEM PCM 3.1, OEM zesilovací systém MOST, bez 360° kamerového systému, bez OEM zesilovacího systému Burmester 3D High End Surround, OEM zesilovací systém MOST bez podpory funkce fader, nastavení vozidla není podporováno.
Porsche Panamera (970) (09/2009 -> 04/2013) - původní autorádio OEM PCM 3.1, OEM zesilovací systém MOST, bez 360° kamerového systému, bez OEM zesilovacího systému Burmester 3D High End Surround, OEM zesilovací systém MOST bez podpory funkce fader, nastavení vozidla není podporováno.
Porsche Panamera (970) (07/2013 -> 07/2016) - původní autorádio OEM PCM 3.1, OEM zesilovací systém MOST, bez 360° kamerového systému, bez OEM zesilovacího systému Burmester 3D High End Surround, OEM zesilovací systém MOST bez podpory funkce fader, nastavení vozidla není podporováno.

CAN Bus informace

Konektory a napájení:

Konektory: 40pin Quadlock Porsche.
Připojení OEM ovládání z volantu: 3,5mm jack nebo volný vodič na vstup SWC autorádia.
Připojení OEM MOST zesilovacího systému: RCA (červený/bílý) – předzesílený výstup z aftermarket rádia.
Připojení OEM zadní parkovací kamery: RCA (žlutý).
Blue/white: +12V spínaný výstup pro zapnutí zesilovače (Amp remote).

Nastavení:

Nastavení DIP přepínačů dle výrobce aftermarket jednotky (viz BDA).

Kompatibilita s vozidly:

OEM zesilovací systém MOST – funkce fader není podporována.
Bez podpory 360° kamerového systému.
Bez podpory OEM Burmester 3D High End Surround zesilovacího systému.
Nastavení vozidla není podporováno.

Speciální případy a upozornění:

Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou mít omezenou funkčnost.

Důležité doplňující informace

Kompatibilní s aftermarket autorádii s podporou OEM MOST systému, OEM zadní kamerou a analogovým vstupem pro ovládání z volantu.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Nastavte a zkontrolujte HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény atd.).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
