Volkswagen T6 - kompletní ozvučení s DSP procesorem

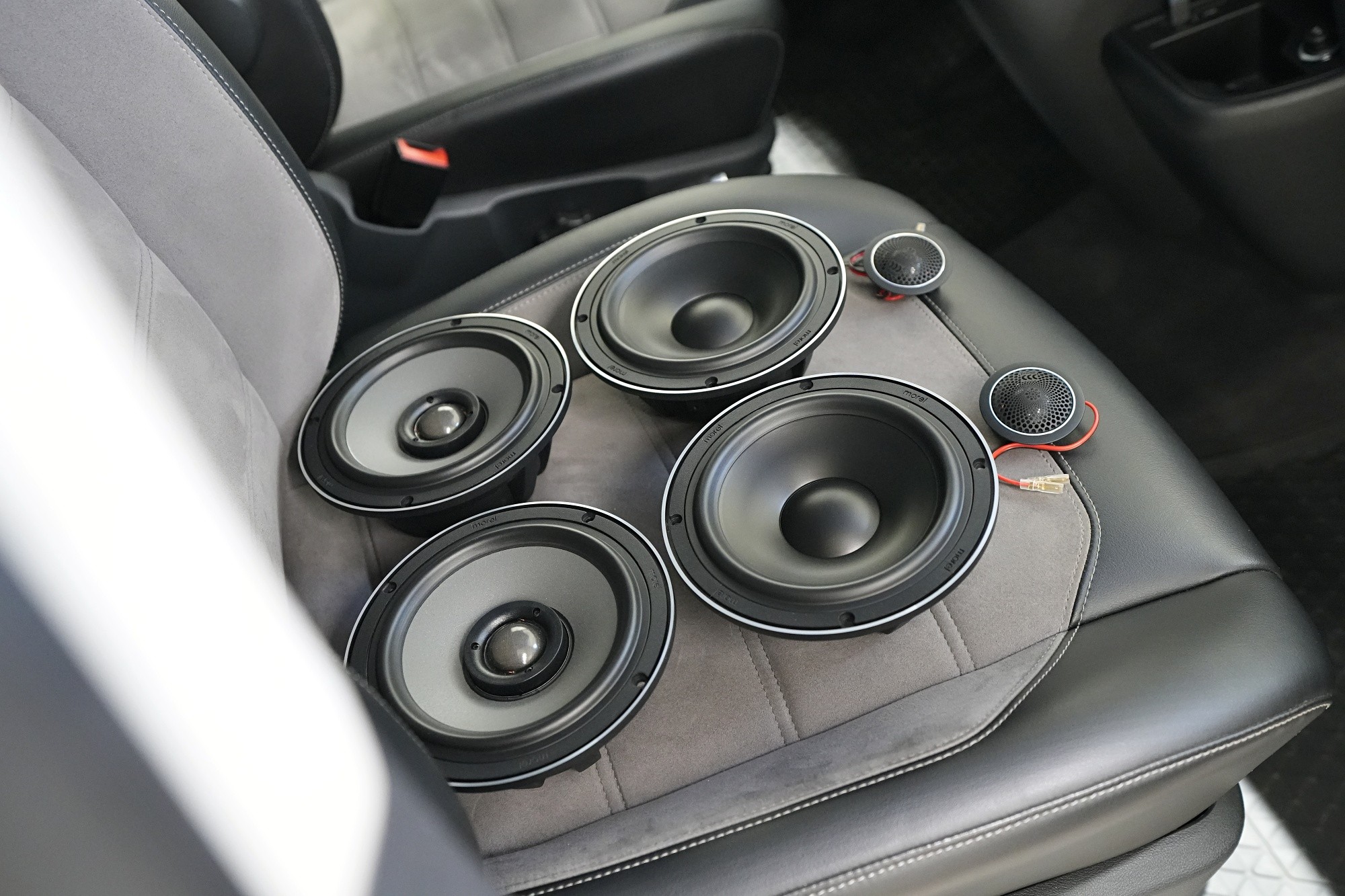

Nejprve si představíme komponenty pro tuto zajímavou instalaci. Požadavkem bylo špičkové ozvučení s reproduktory do přední i zadní části vozu. Zvolili jsme set Izraelského výrobce Morel, který v rámci modelové řady Hybrid nabízí i špičkové koaxiální reproduktory, což je ve světě autohifi spíše rarita. Pro naši instalaci každopádně ideální řešení, které uspokojí i náročné posluchače v zadní části vozu.

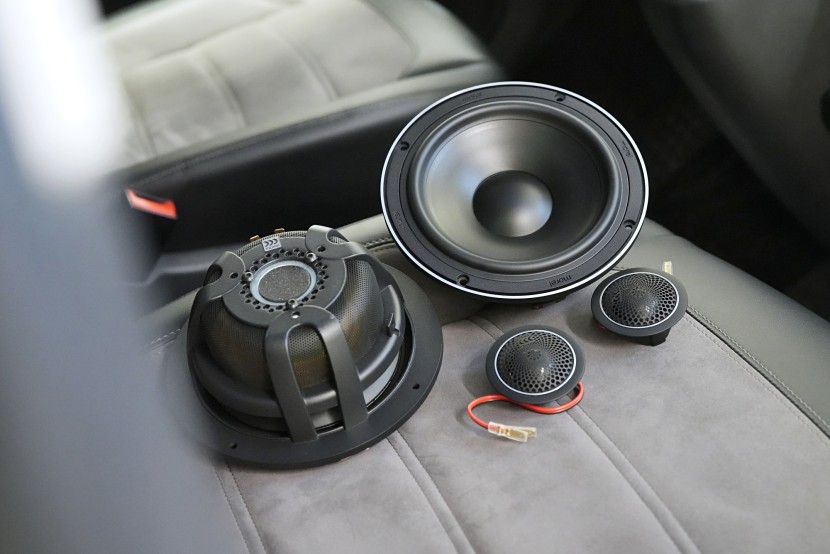

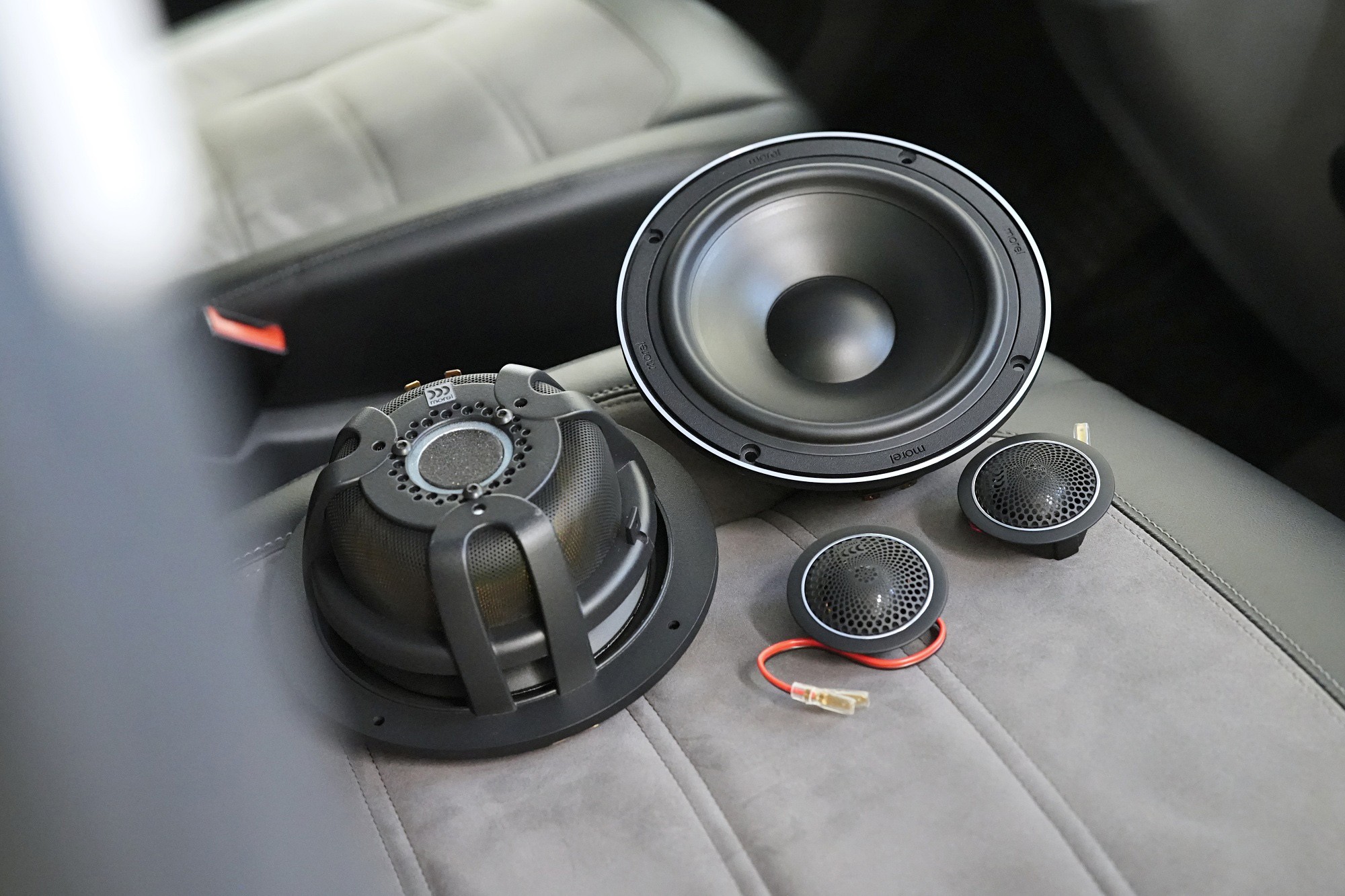

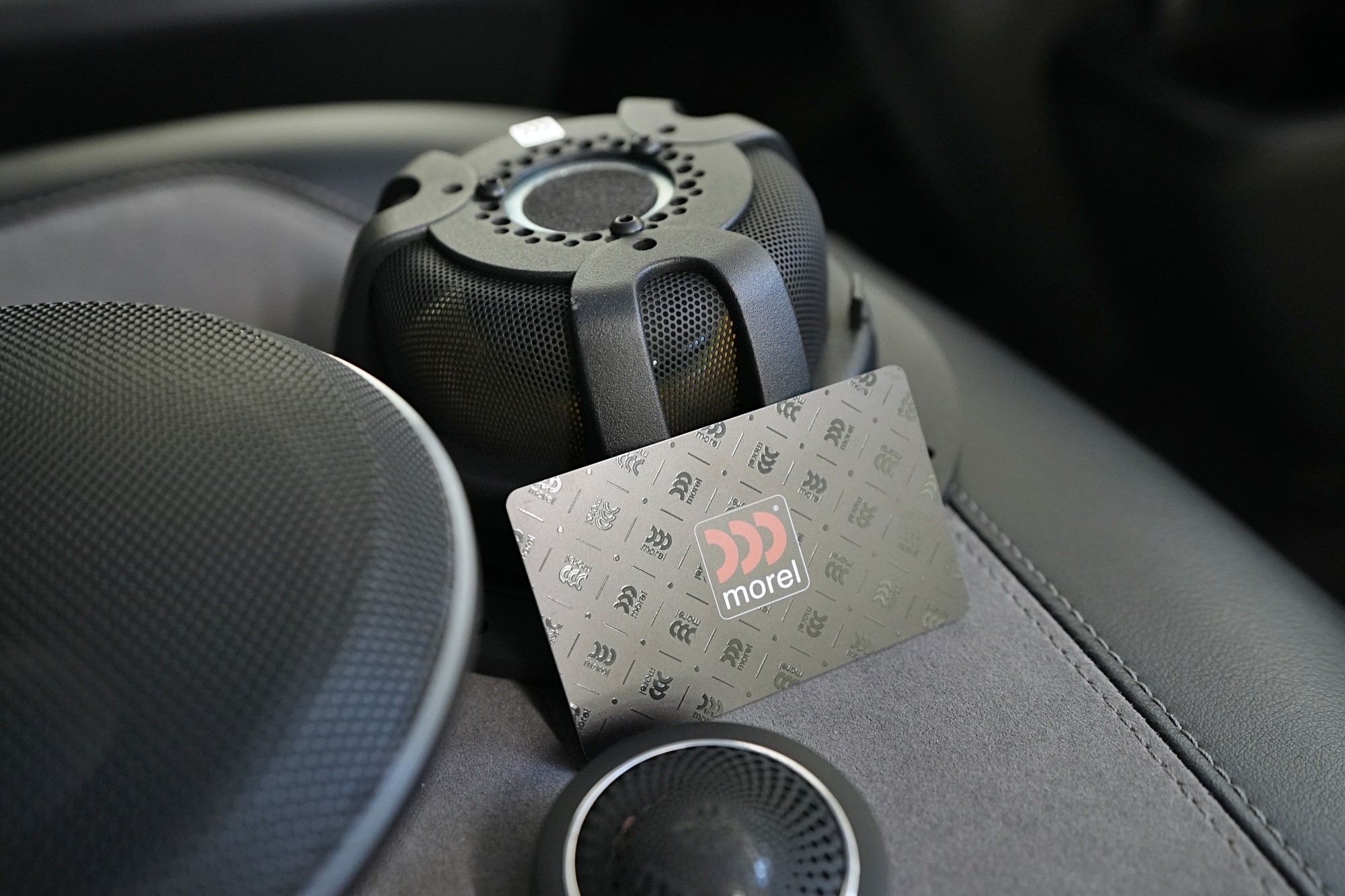

Pojďme se nejprve věnovat reproduktorům Morel Hybrid 62, které budeme instalovat do předních dveří. Modelová řada Hybrid od Morelu je ideální vstupenkou pro zážitek z typického "moreláckého" zvuku. Výkon 140 W RMS, papírová membrána středobasu pro nejvěrnější zvuk, úchvatné výškové reproduktory z kombinace hedvábí a papíru a k tomu hybridní systém magnetů zajišťující vysoký výkon reproduktorů. To je mix, který nadchne každého nadšence do kvalitního zvuku.

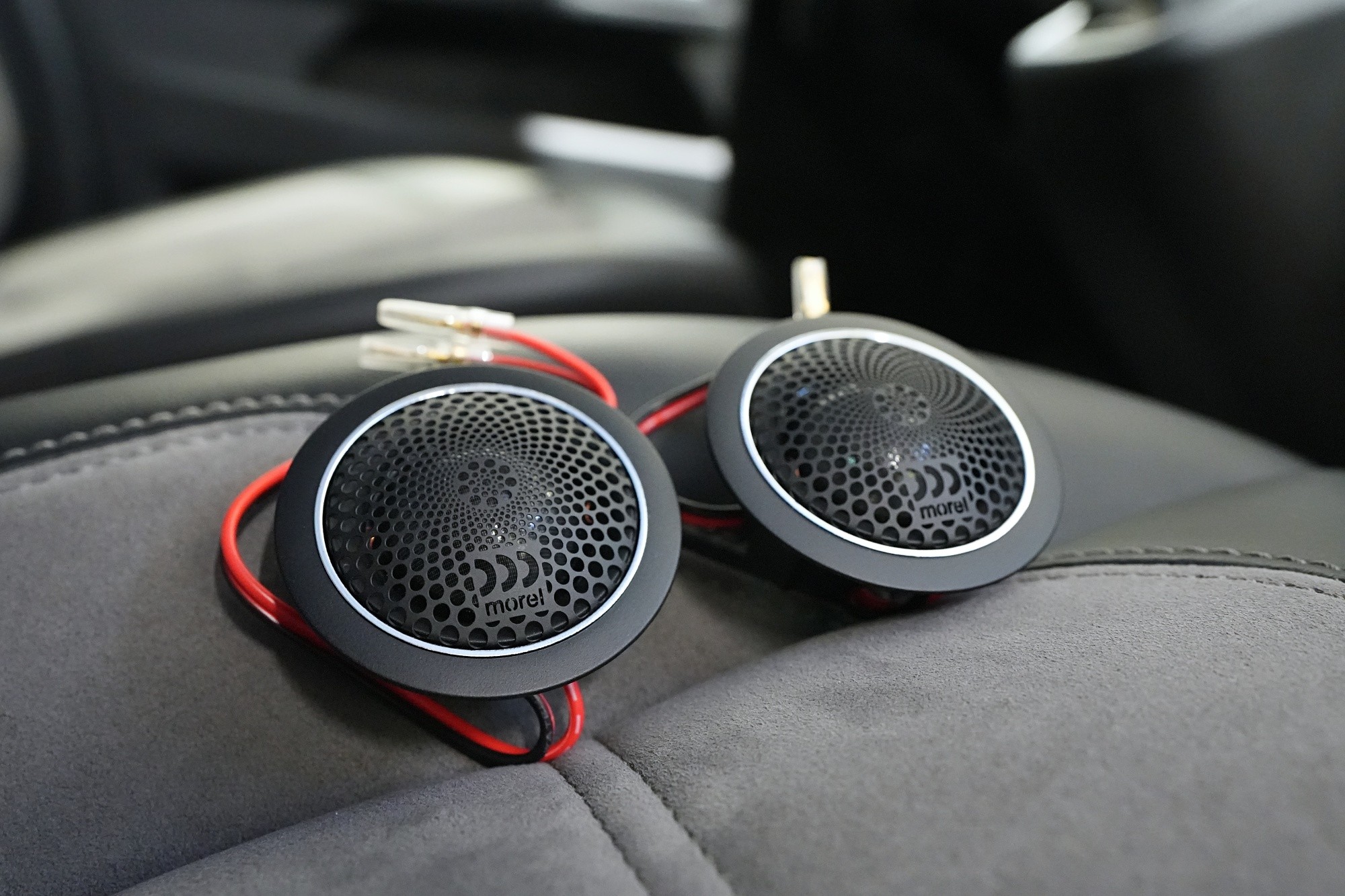

Výškové reproduktory Morel MT 300 z řady Hybrid vás okamžitě ohromí. Přirozený, nezabarvený a neskutečně detailní zvuk, který můžete poslouchat celého hodiny bez známky únavy. Mřížka Lotus, která má specifický vzor otvorů v různých tvarech a průměrech, jako celek utváří působivý a luxusní design. Co je ovšem zajímavé, tak všechny ty tvary jsou navržené tak, aby se minimalizoval efekt „rohu“. Jedná se o vysokofrekvenční špičku způsobenou rezonanční frekvencí u mřížek se stejně velikými otvory, které známe prakticky u všech reproduktorů. Čili nejen design, ale i funkčnost.

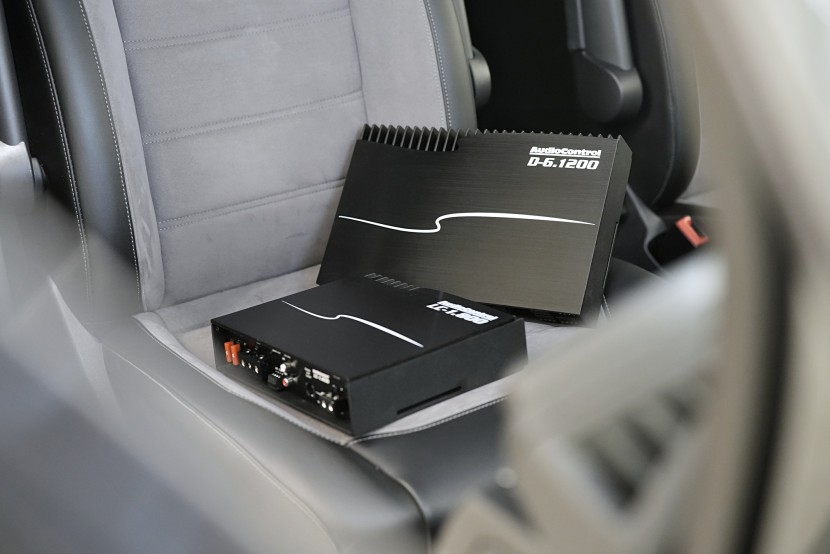

Vzhledem k minimálnímu prostoru k instalaci pod sedačkou řidiče jsme se rozhodli pro digitální zesilovače amerického výrobce AudioControl, které na třídu D zajišťují vynikající zvukovou kvalitu blížící se špičkovým analogovým zesilovačům. A k tomu přidávají vysoký výkon, jenž reproduktory Morel vždy nadlimitně potřebují.

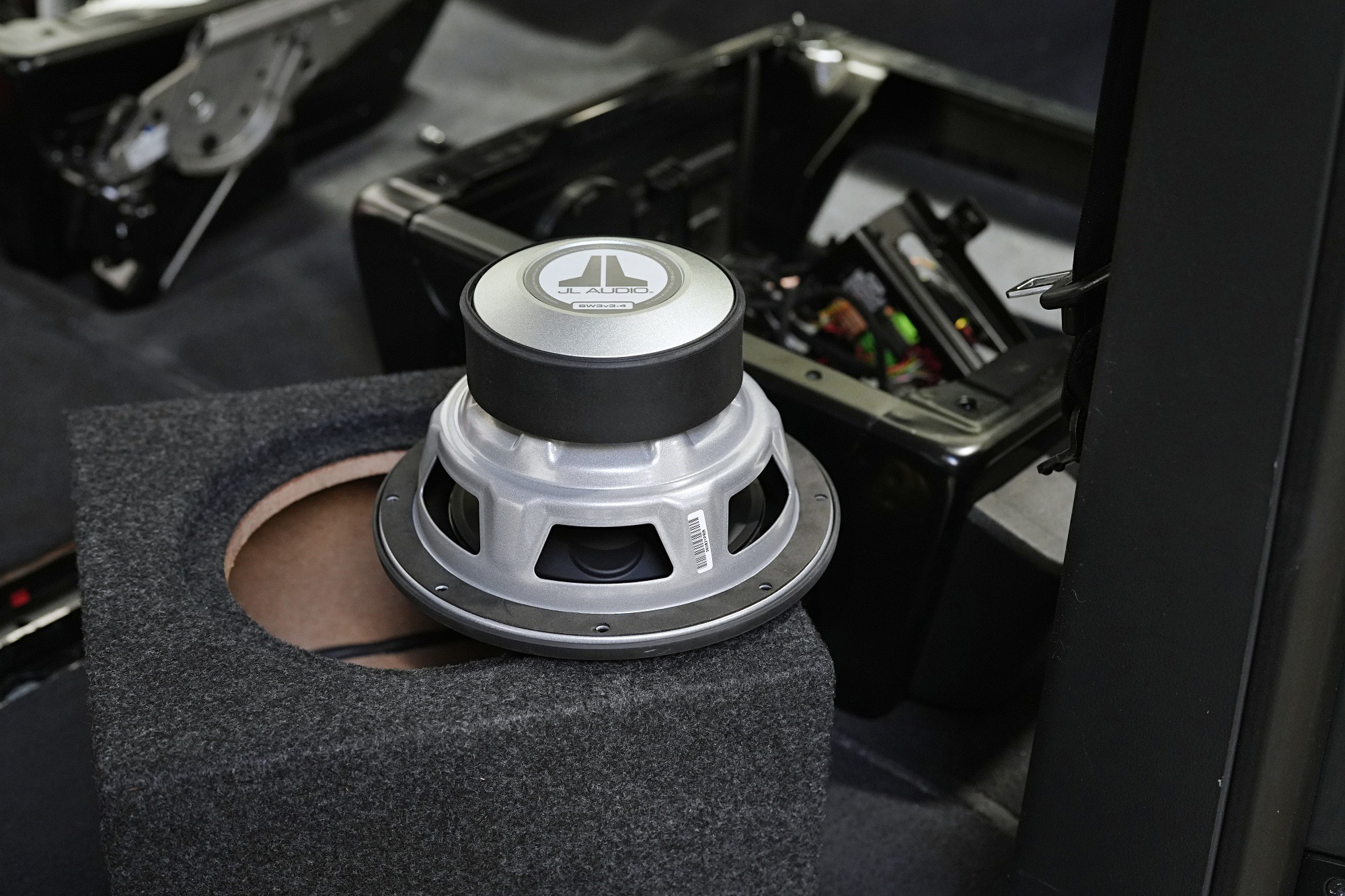

Pokud uvažujete o kvalitní sestavě, která je zaměřená na vysokou kvalitu zvuku, nesmí chybět subwoofer se stejnými vlastnostmi. V této instalaci byly požadavky ještě náročnější kvůli potřebě subwooferu s průměrem 8" a malými nároky na objem ozvučnice. Naštěstí máme v nabídce špičkový subwoofer amerického výrobce JL Audio, který všechny naše představy naplňuje. Je až s podivem jak přesné a rychlé basy tento malý zázrak dovede.

Nenápadné umístění subwooferu JL Audio v kompaktní ozvučnici pod sedačkou spolujezdce umožní úžasnou podporu basové složky s defakto žádnými nároky na prostor v automobilu. Skvělé řešení pro vozy Volkswagen T6.

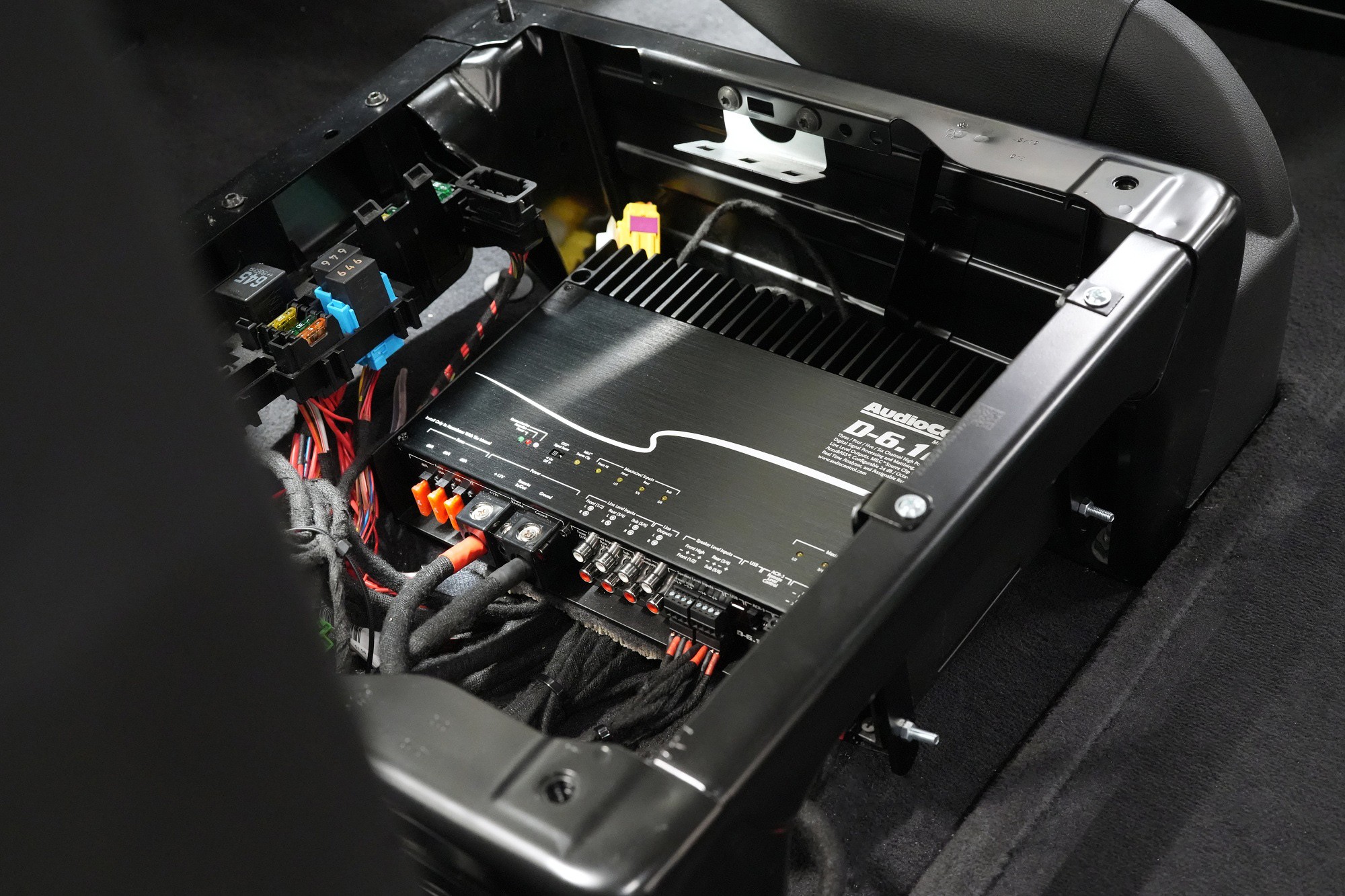

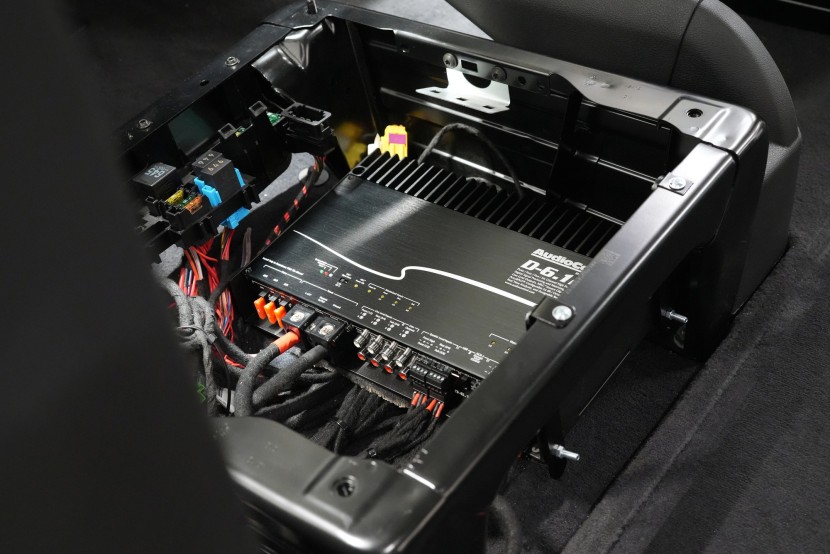

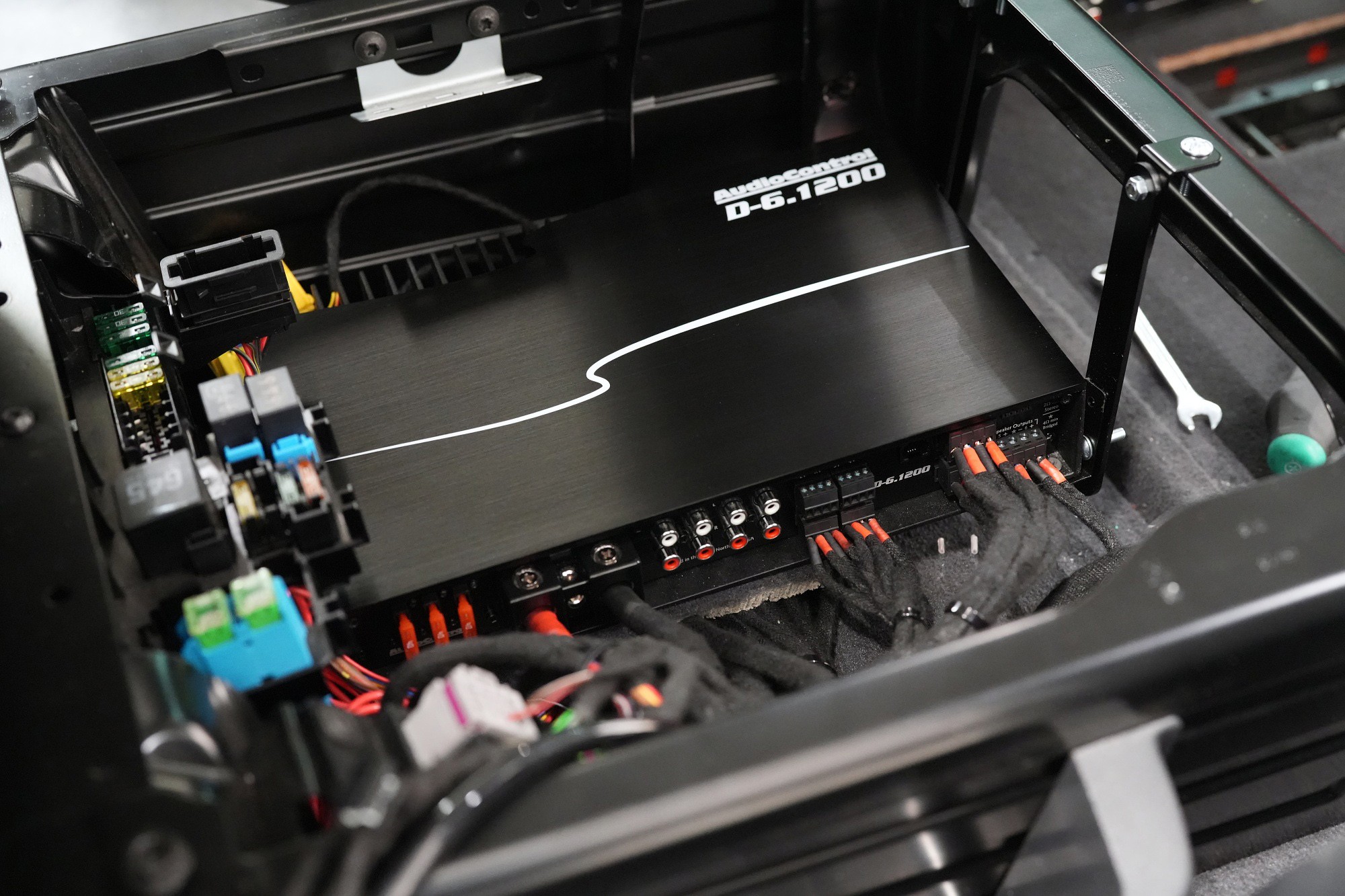

Dali jsme si náročný úkol v podobě umístění dvou zesilovačů AudioControl pod sedačku řidiče, což se nám díky poměrně kompaktním rozměrům zesilovačů povedlo. Nejprve jsme instalovali 6kanálový zesilovač s úctyhodným výkonem 6 x 125 W RMS a integrovaným DSP procesorem, pro který jsme vyrobili speciální konstrukci pro uchycení. Zesilovač bude pohánět přední komponentní reproduktory zapojené v aktivním režimu a zadní koaxiální reproduktory. Díky digitální technologii se můžeme spolehnout na bezproblémové chlazení, vysokou účinnost a v případě AudioControl i velmi kvalitní zvuk. A o ten nám u této instalace jde především.

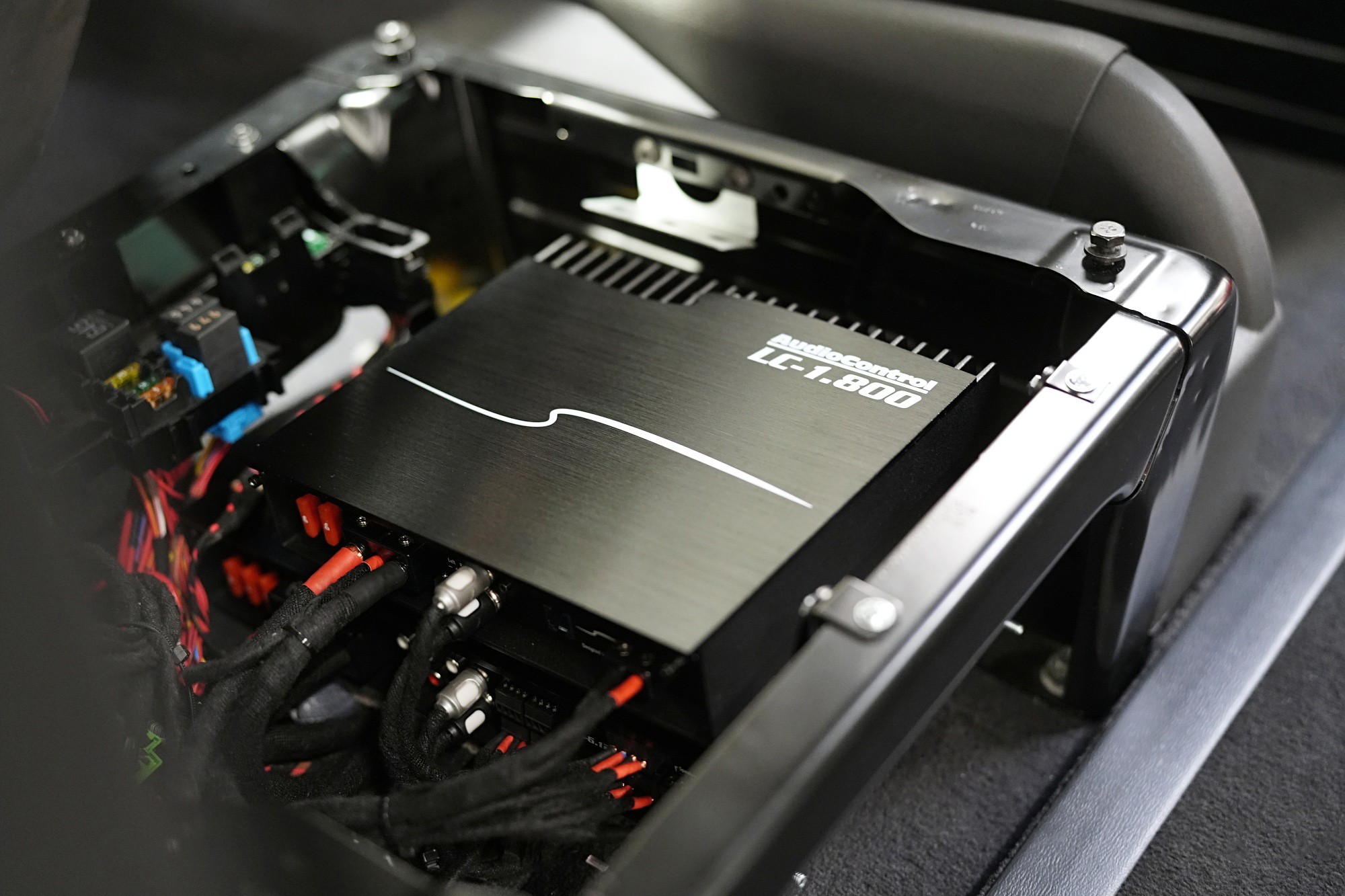

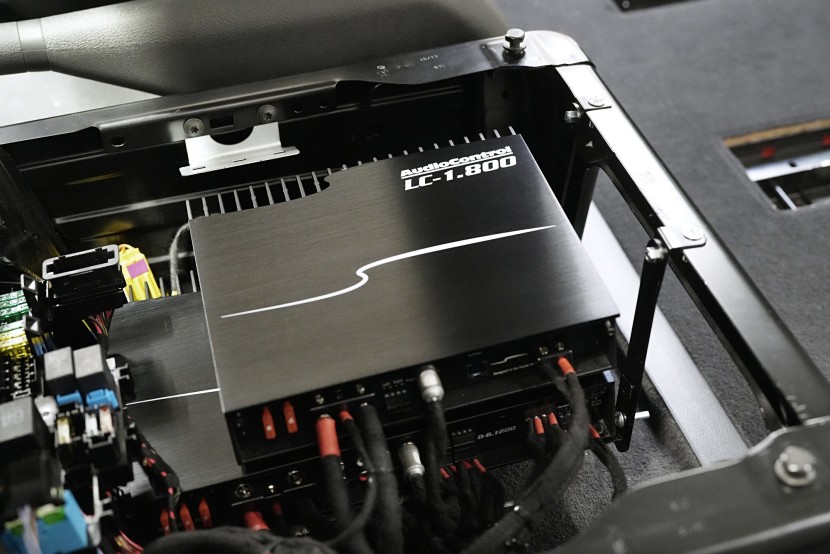

Druhý zesilovač jsme umístili nad dříve instalovaný zesilovač a ponechali jsme mezi nimi dostatečnou mezeru pro bezproblémové chlazení. Monoblok AudioControl LC-1.800 s výkonem 500 W RMS na 4 Ohmy představuje optimální řešení pro pohon subwooferu JL Audio. Používáme výhradně napájecí a reproduktorové kabely z bezkyslíkaté OFC měďi s 99,99% čistotou pro optimální přenos zvuku.

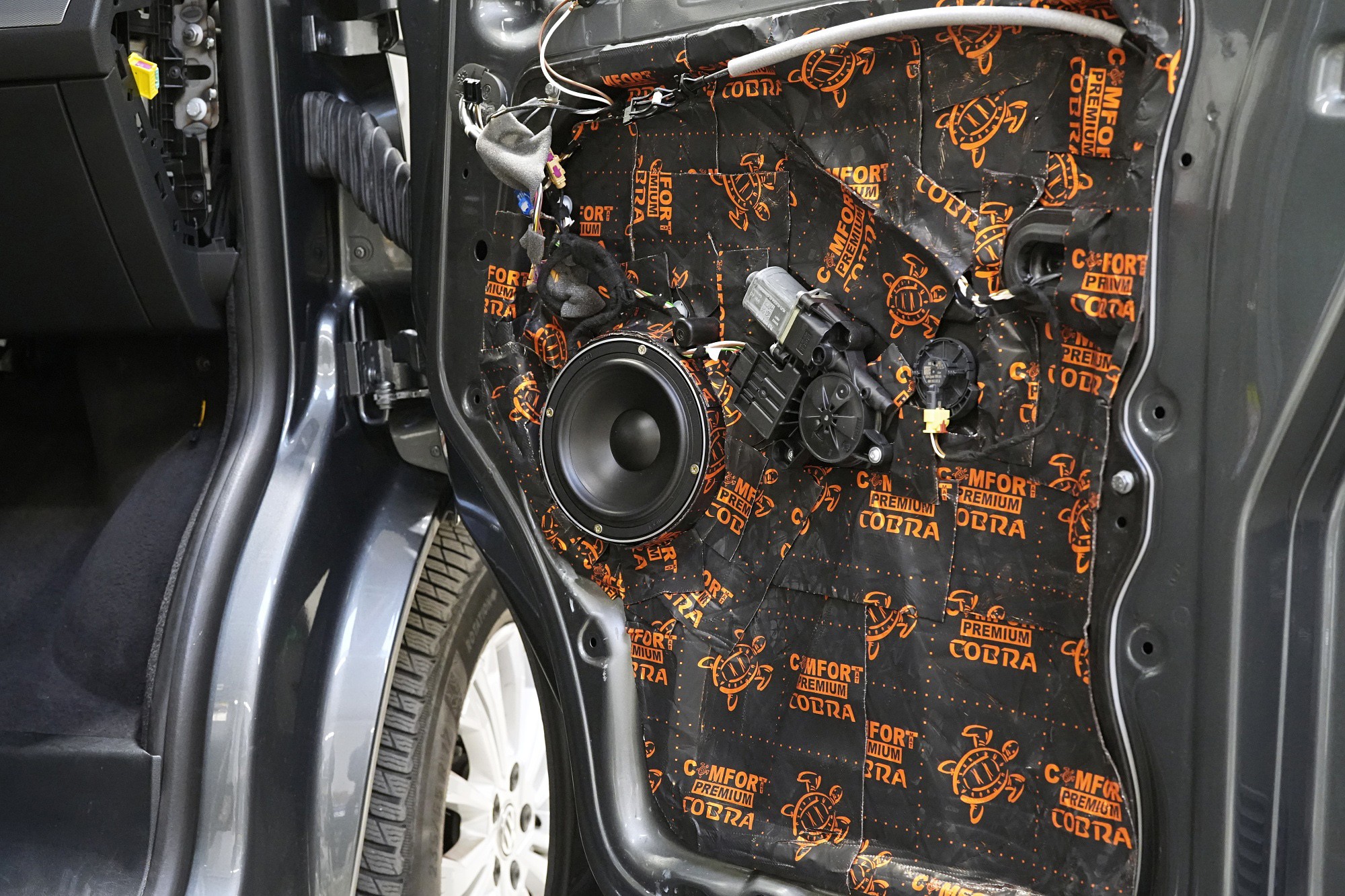

Před instalací reproduktorů došlo i na odhlučnění dveří v rámci odhlučnění celého vozu. Díváte se již na třetí vrstvu odhlučnění s antivibračním materiálem Comfortmat Cobra, který slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a k vytvoření uzavřené ozvučnice pro reproduktory. Díky tomu dojde zejména ke zvýraznění basové složky nových reproduktorů.

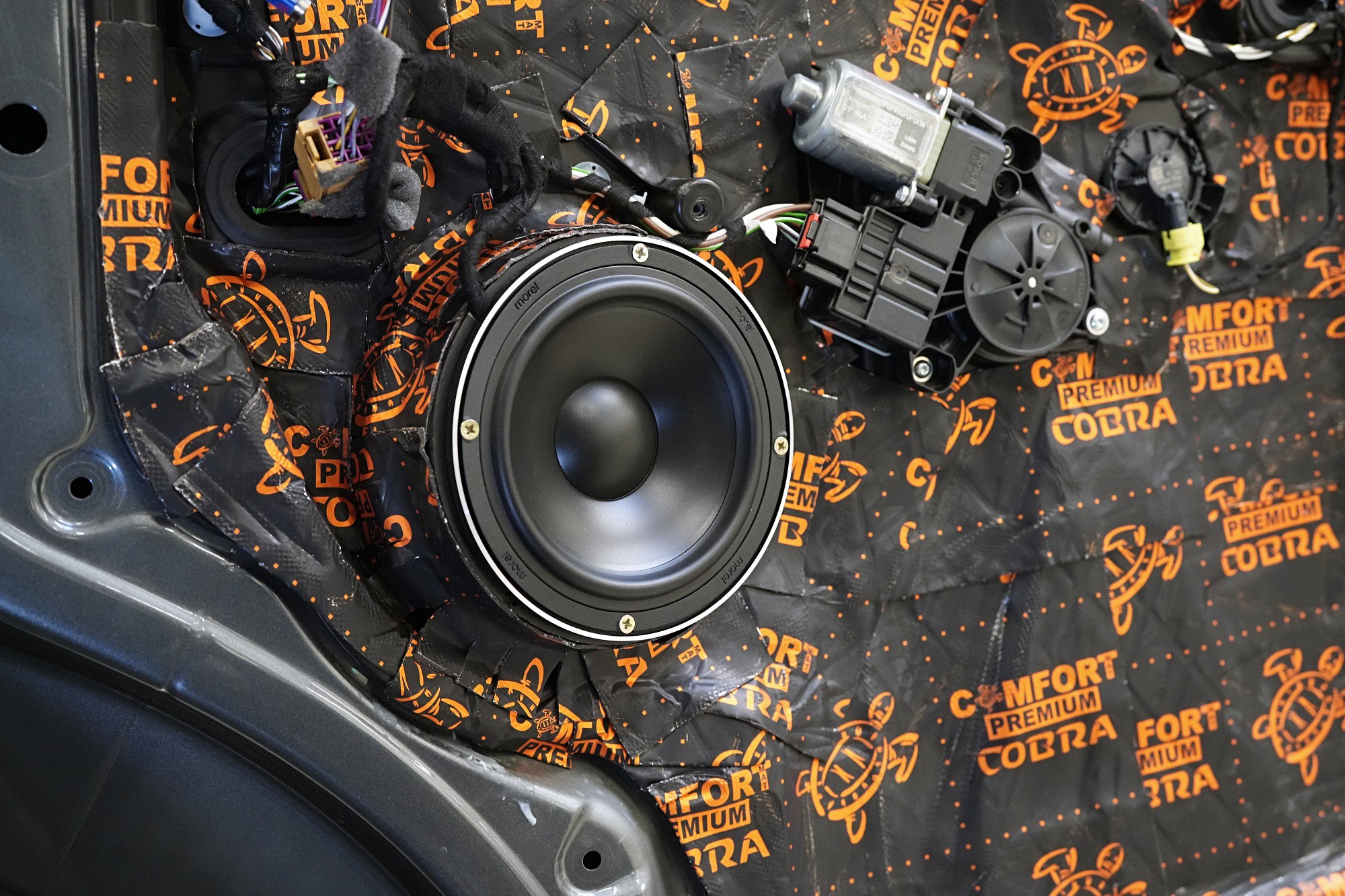

Na fotografii můžete vidět středobasový reproduktor Morel řady Hybrid s papírovou membránou o průměru 165 mm a systémem hybridního pohonu, jehož součástí je feritový magnet spolu s velmi výkonným neodymovým magnetem. V této kombinaci vytvářejí kompaktní a lehký systém, který je až čtyřikrát výkonnější než běžné konstrukce stejné velikosti. To umožňuje vysoký stálý výkon reproduktorů o hodnotě 140 W RMS.

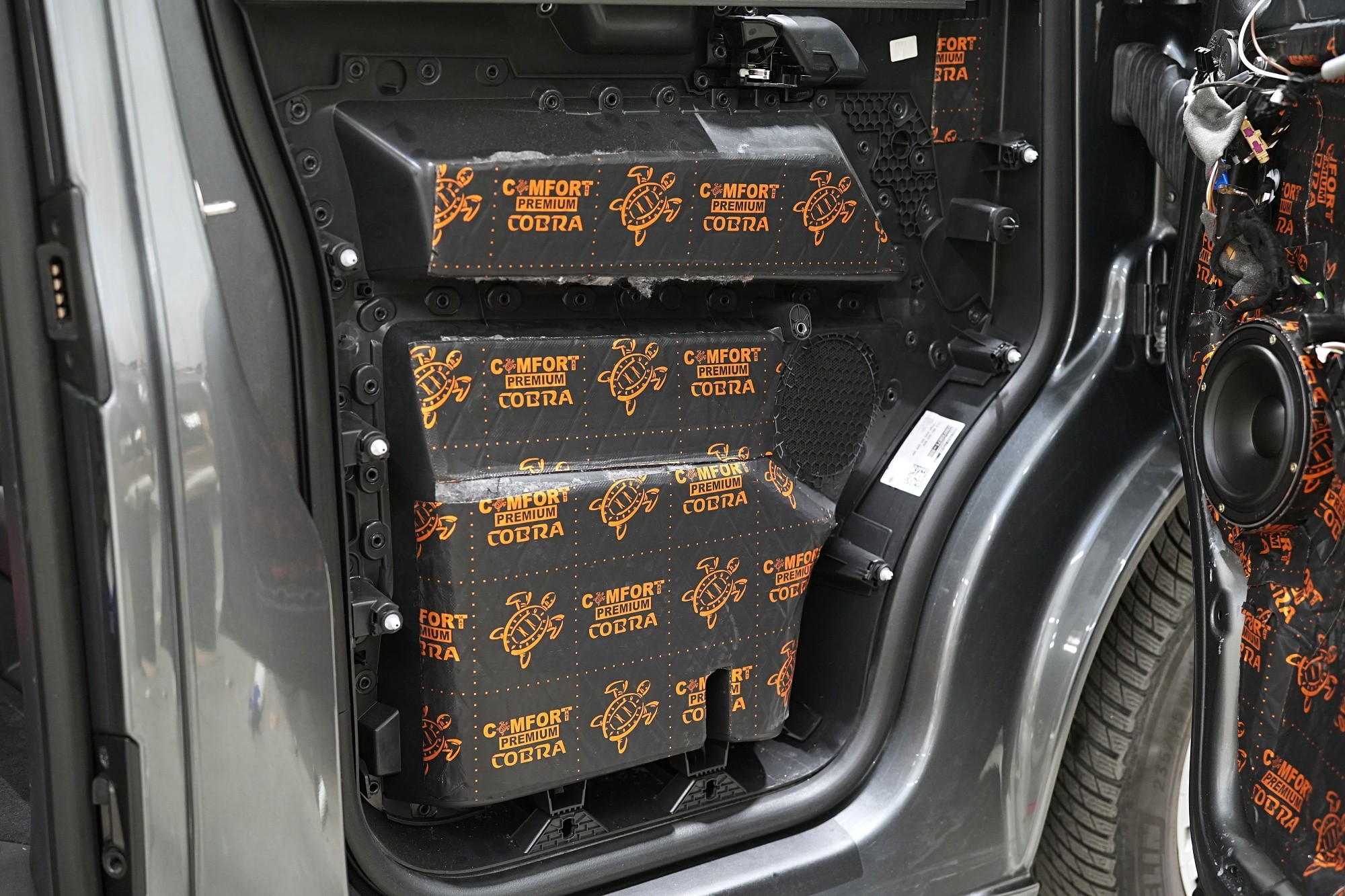

Další vrstvou vytlumení dveří je tentokrát odlehčený antivibrační materiál Comfortmat Cobra, který aplikujeme bodově na plastové výplně dveří. Tím plast zpevníme a snížíme vibrace a zvuky, které by mohly narušit perfektní dojem z nového ozvučení.

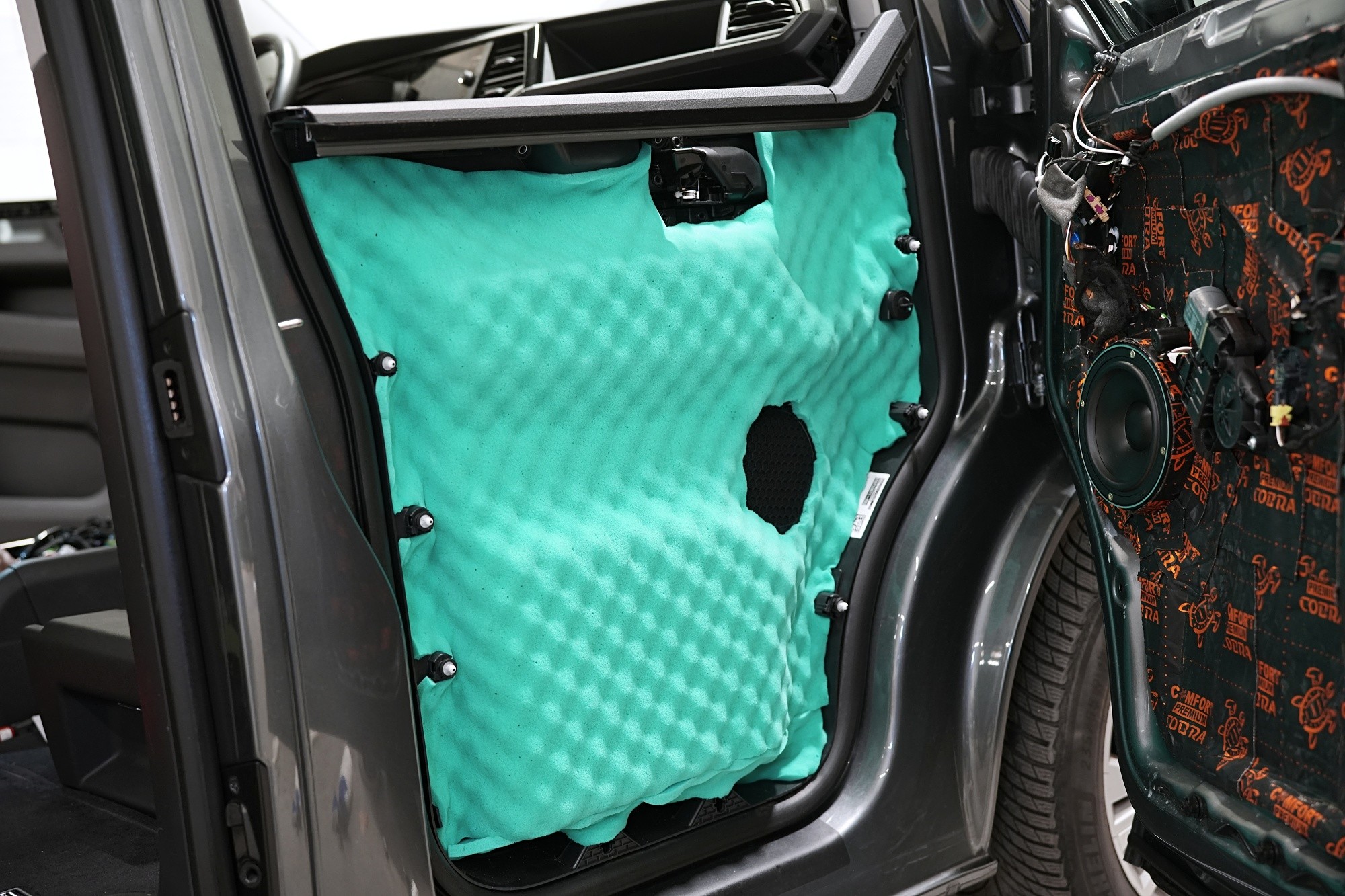

Plastové výplně dveří opatřujeme poslední vrstvou, kterou je materiál Comfortmat Soft Wave Expert o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti.

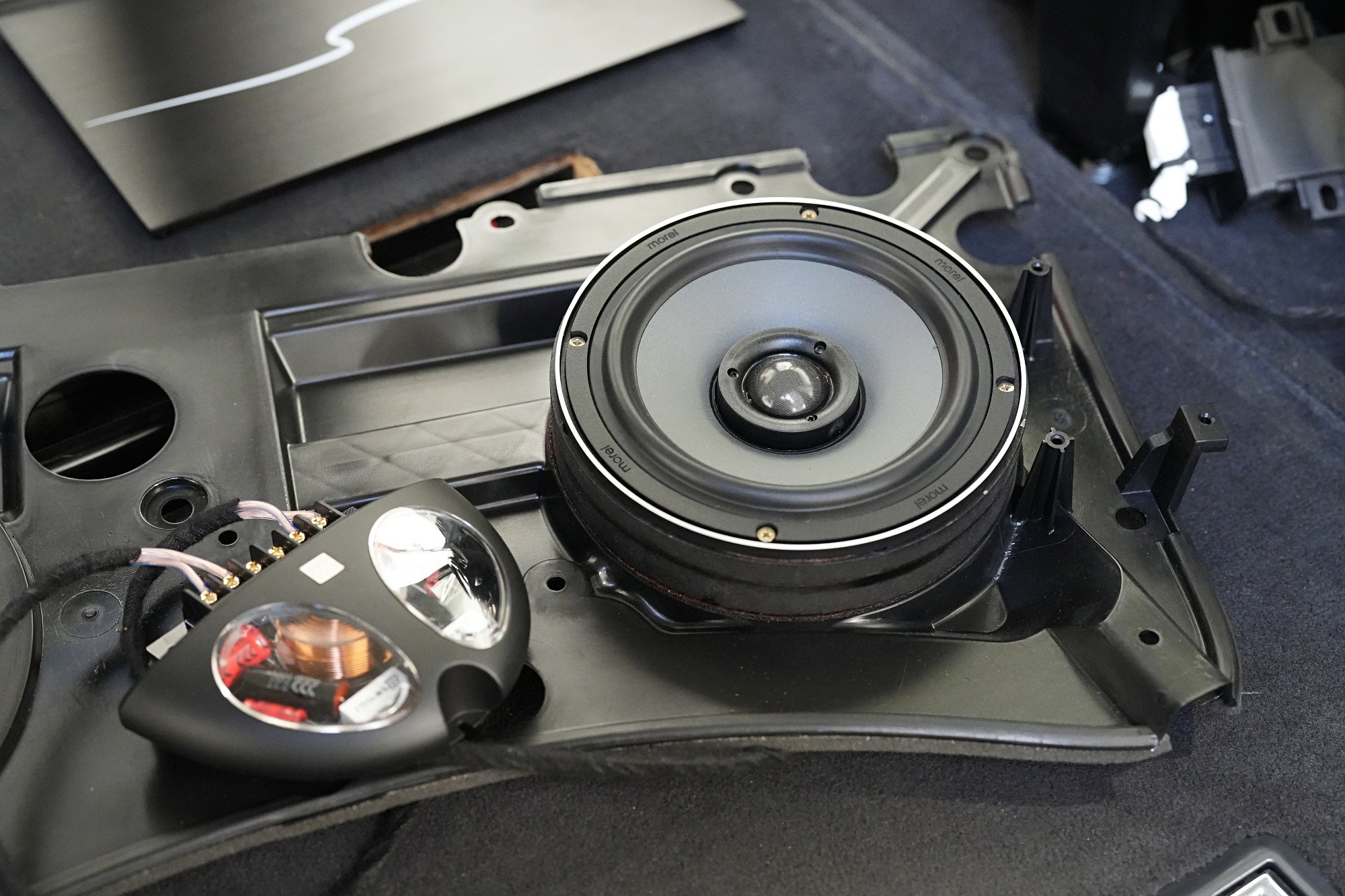

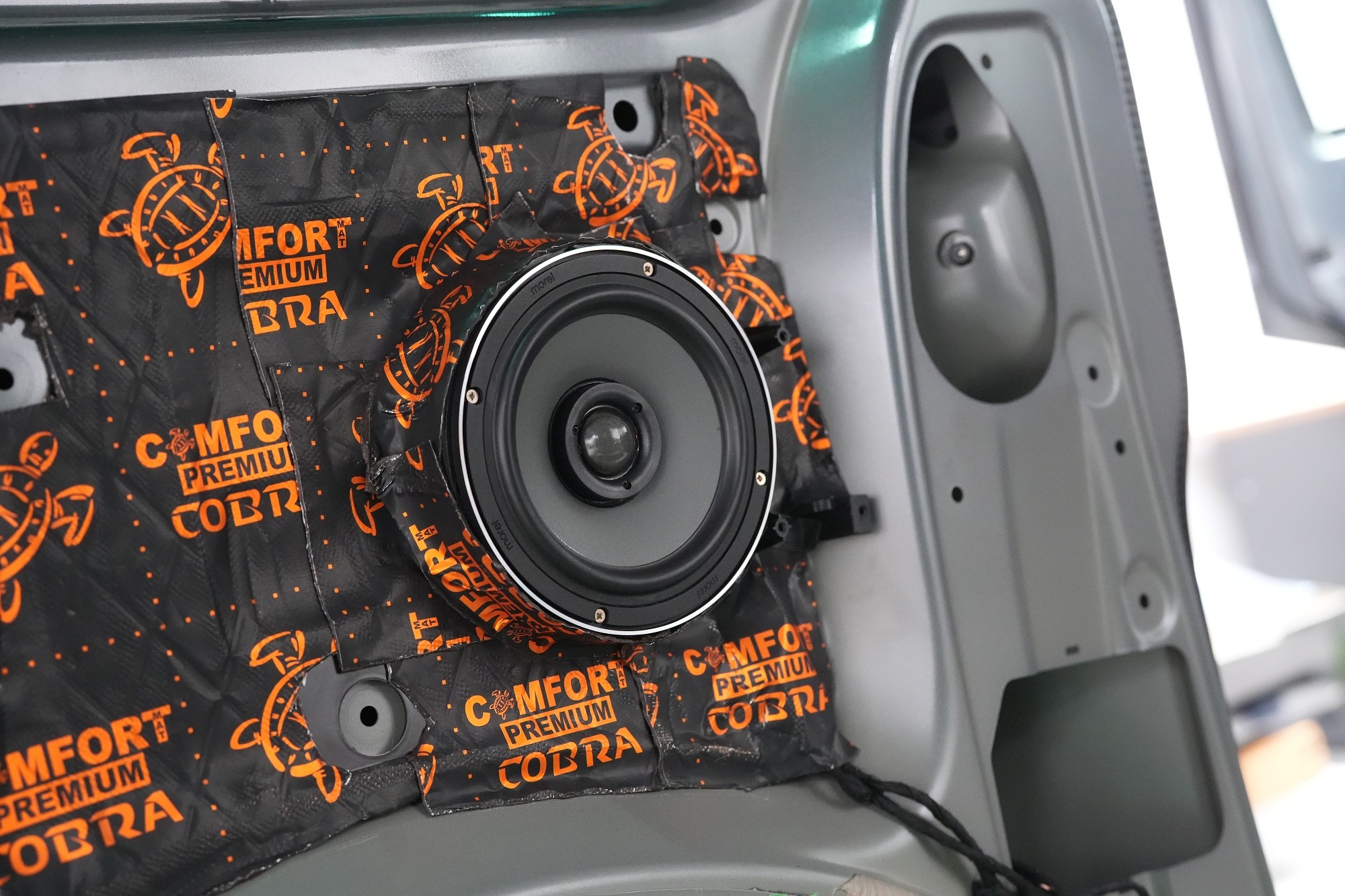

Pokud je požadavek na instalaci špičkových koaxiálních reproduktorů, nejčastěji do zadní části vozu, jsou prakticky jediným řešením na trhu reproduktory Morel Hybrid Integra 62. Středobasové reproduktory s vestavěným výškovým reproduktorem totožné kvality jako v případě komponentních reproduktorů stejné řady jsou zárukou perfektního zvuku v jakékoliv instalaci. Špičkové výhybky s audiofilními komponenty jen podtrhují zvuk těchto reproduktorů.

Reproduktory jsou umístěné v zadní části vozu a naladěné tak, aby zajistily příjemný poslech cestujícím na zadních sedačkách a neovlivnily hudební zážitek řidiče, kde je hudební scéna nastavená v přední části.

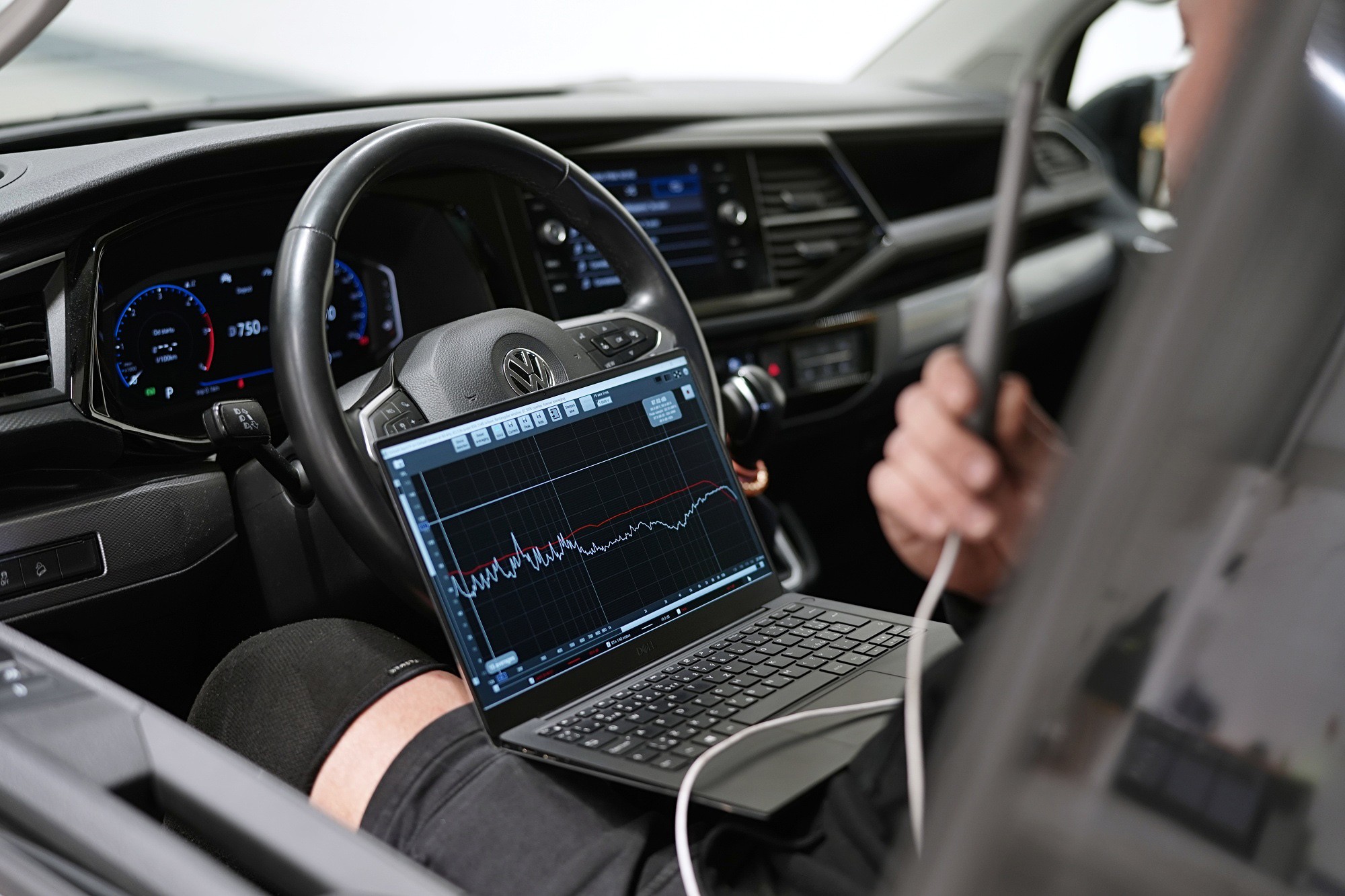

Nastává nejdůležitější část ozvučení a tím je nastavení zvuku. Interiér každého auta má unikátní akustiku a není ideální pro poslech hudby. Proto je nejprve nezbytné změřit pomocí kalibrovaného mikrofonu všechny nežádoucí efekty a překážky, které vznikají po cestě zvuku do našeho ucha. Výslednou ekvalizační křivku každého reproduktoru ovlivňuje spousta faktorů jako je jejich pozice, prostor za reproduktorem, materiál koše reproduktoru, ale i překážky zvuku jako jsou sedačky, středový tunel nebo palubní deska. Měříme tedy postupně frekvenční odezvu každého reproduktoru zvlášť a výsledky následně zapisujeme do programu DSP procesoru.

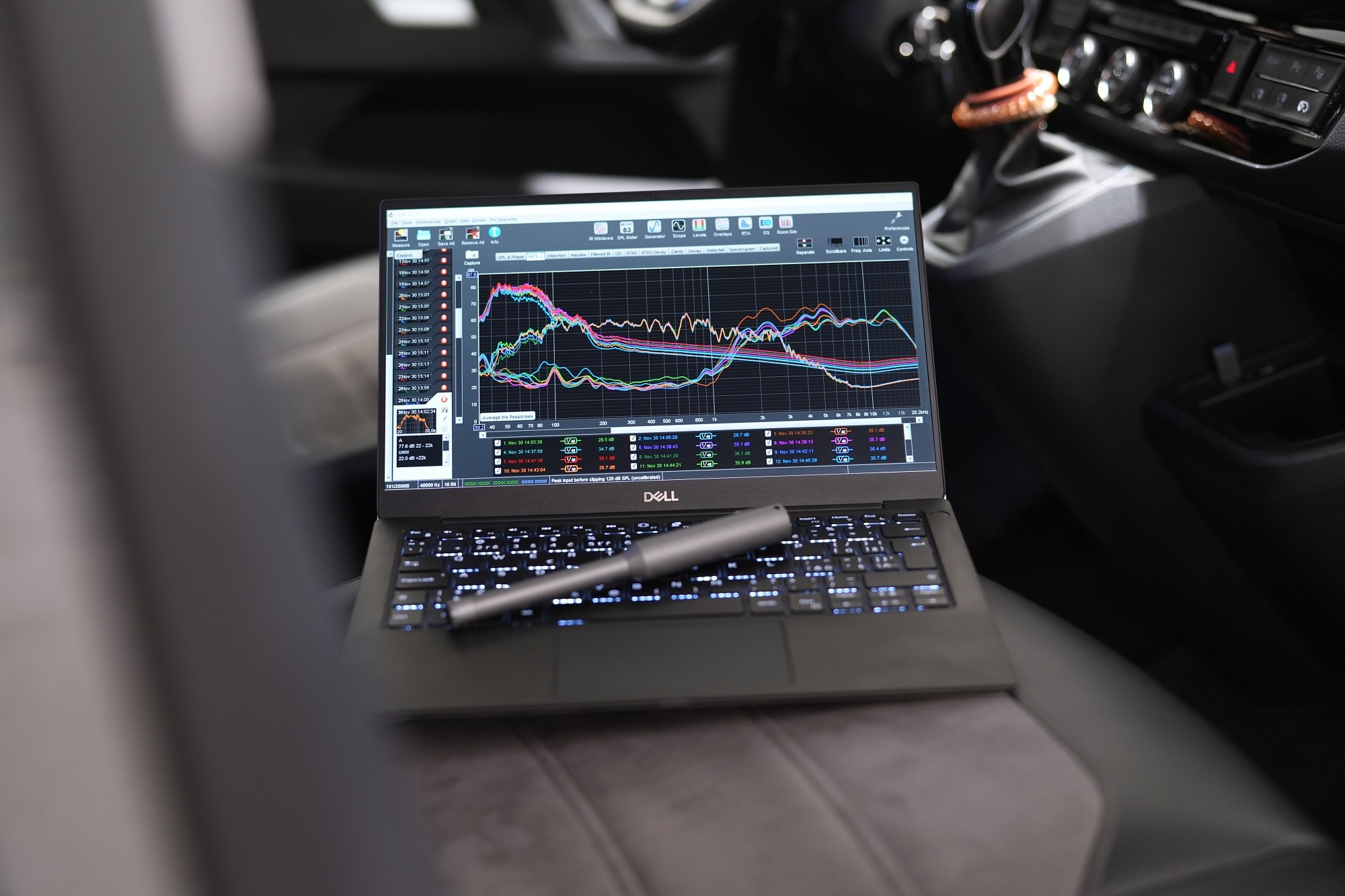

Na této fotografii jsou zobrazené uložené výsledky měření předních a zadních reproduktorů. Po každém jednotlivém měření, kterých bývá dohromady několik desítek, se upraví v programu DSP procesoru EQ křivka měřeného reproduktoru. Tento postup se opakuje tak dlouho, dokud se nepovede získat lineární odezvu reproduktorů, což umožní jejich přirozený projev. Měření i nastavení všech reproduktorů je časově náročný úkon, ale zároveň se jedná o jedinou cestu k opravdu kvalitnímu a věrnému zvuku.

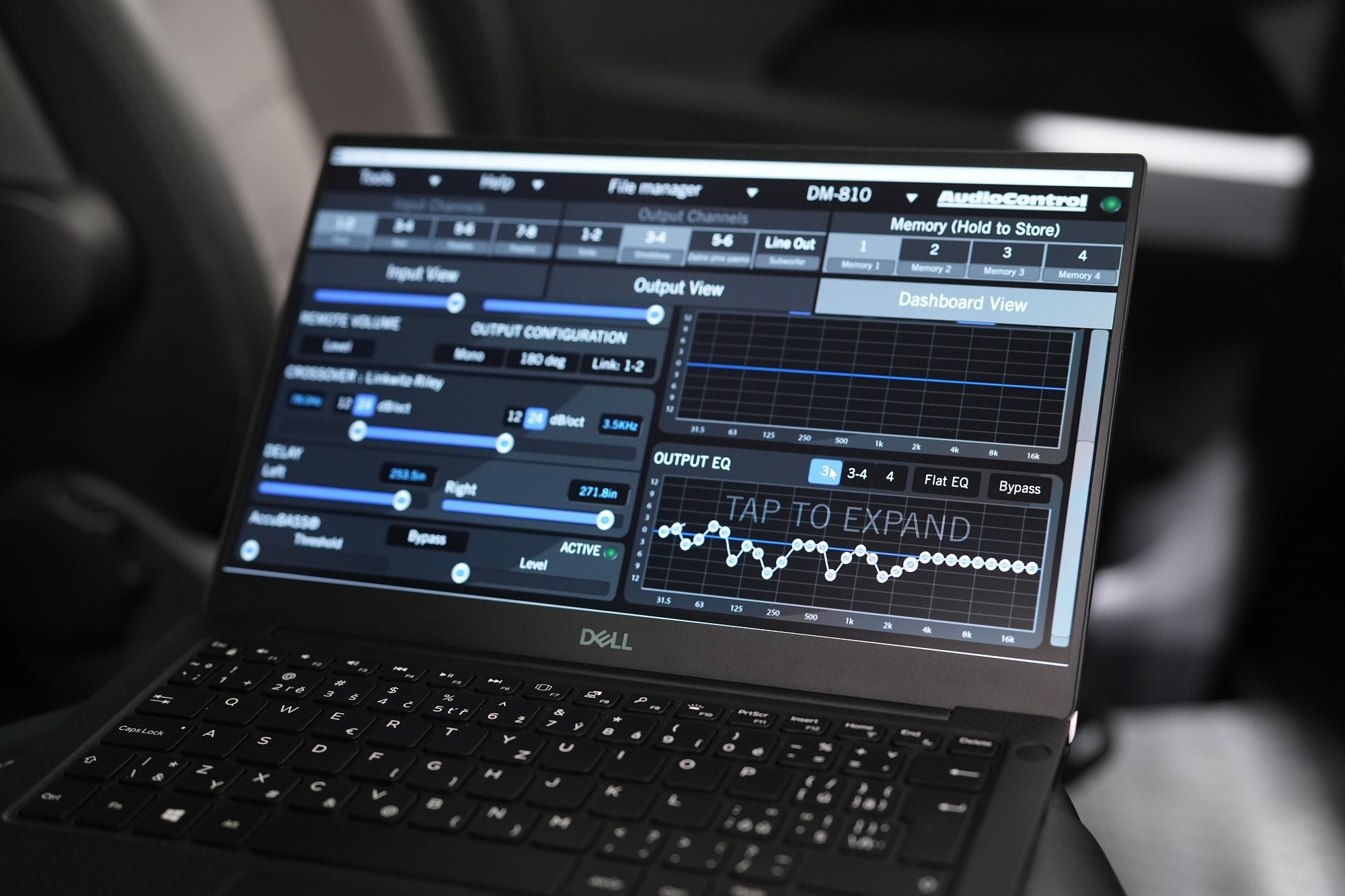

Po každém měření nastavíme pro konkrétní reproduktor prostorovou korekci ekvalizéru v programu DSP procesoru. Na fotografii můžete vidět výsledné ekvalizační křivky všech reproduktorů dohromady. Všimněte si tedy, že každý z reproduktorů má zcela odlišnou výslednou EQ křivku. Na DSP procesoru nastavíme také časové korekce, pásmové propusti, úrovně, typy filtru a další důležité funkce. To nám umožní, aby ve skladbě vynikl každý detail, který interpret zanechal na nahrávce a hudební scéna se ze dveří přesunula přímo před vás. Výsledkem úspěšného nastavení je věrný zvuk a pocit, že sedíte na živém koncertu přímo před interpretem.

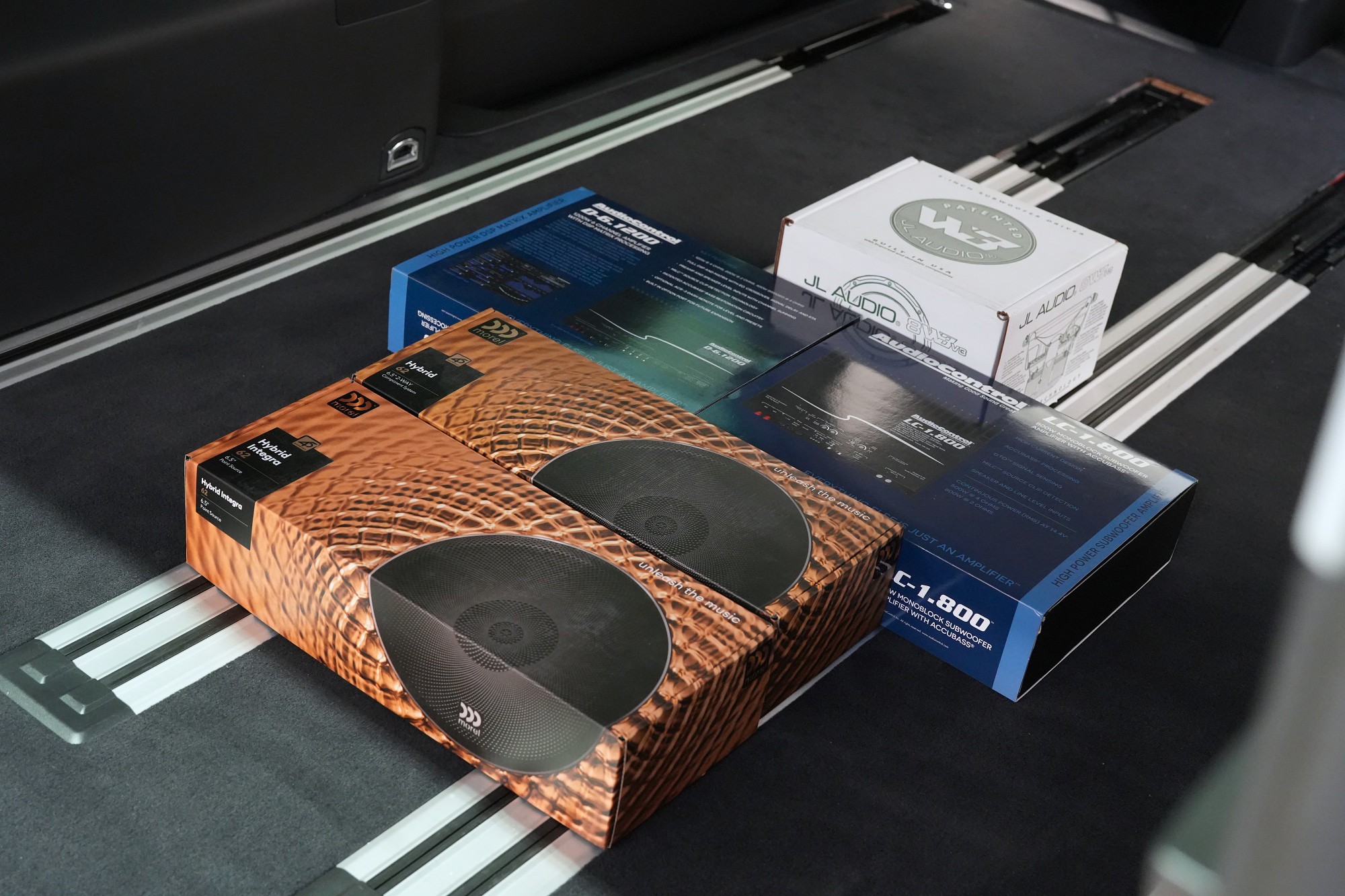

A ještě fotografie balení jednotlivých komponentů. Především designéři značky Morel se doslova vyřádili.
