Škoda Octavia 4 RS - ozvučení od Rockford Fosgate

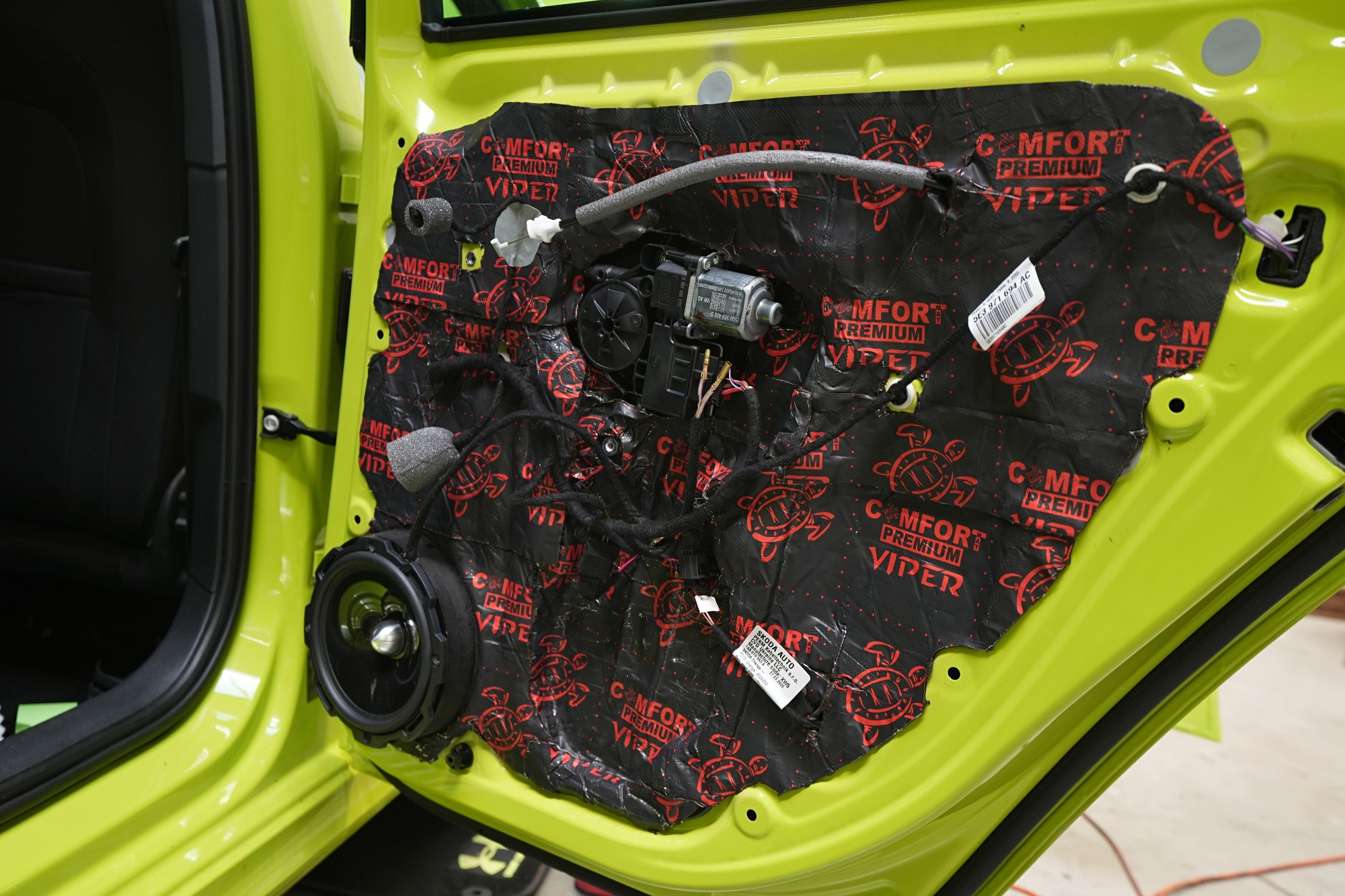

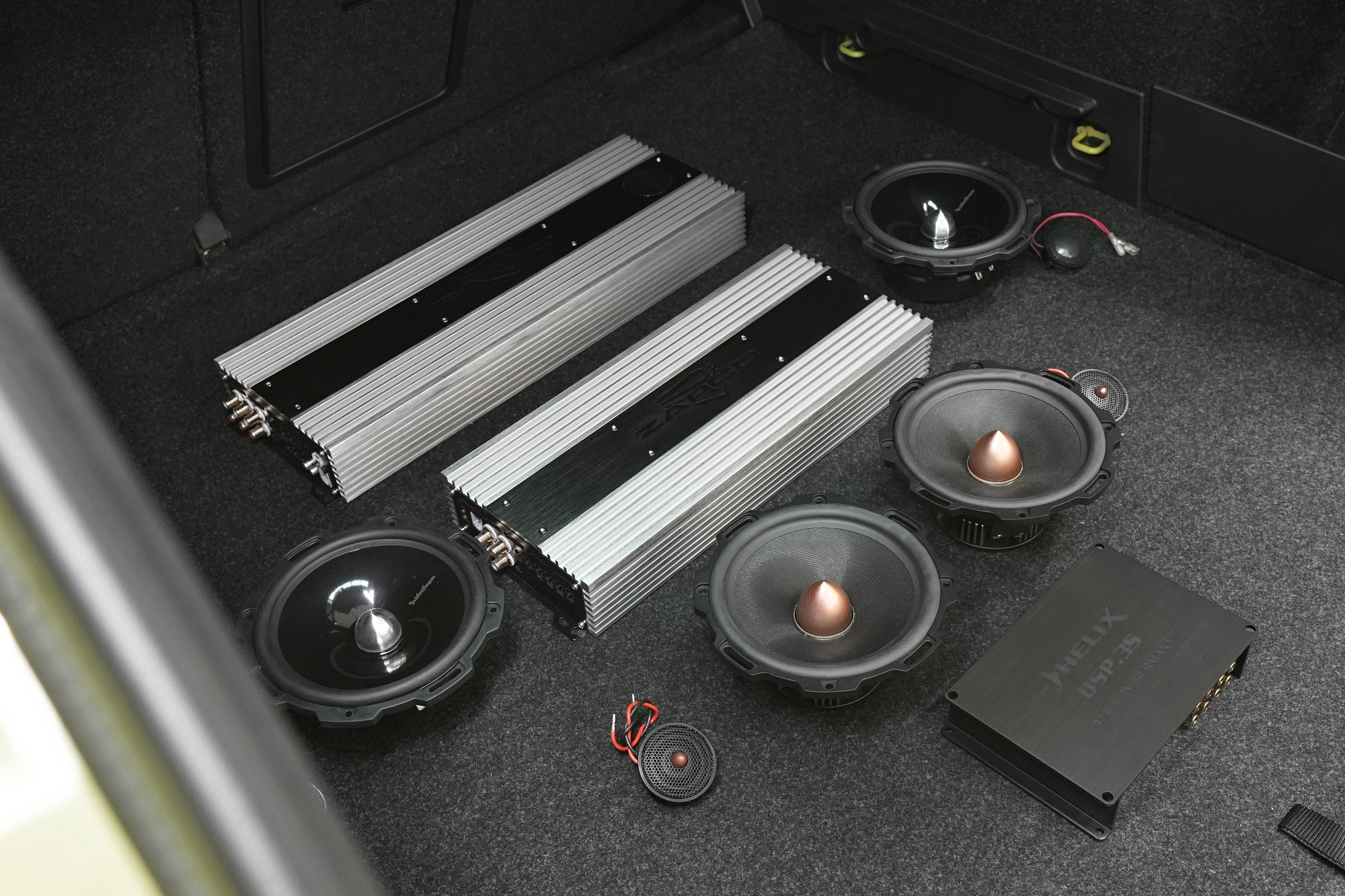

Pojďme se nejprve seznámit s produkty použitými v této zajímavé instalaci. Základem každého ozvučení jsou reproduktory, tentokrát od amerického výrobce Rockford Fosgate. A to rovnou z nejvyšší modelové řady T5! Ty logicky budeme instalovat do předních dveří a doplníme je komponenty téhož výrobce v zadních dveřích. O výkon i kvalitní zvuk se postará dvojice zesilovačů taktéž amerického výrobce Zapco a DSP procesor Helix.

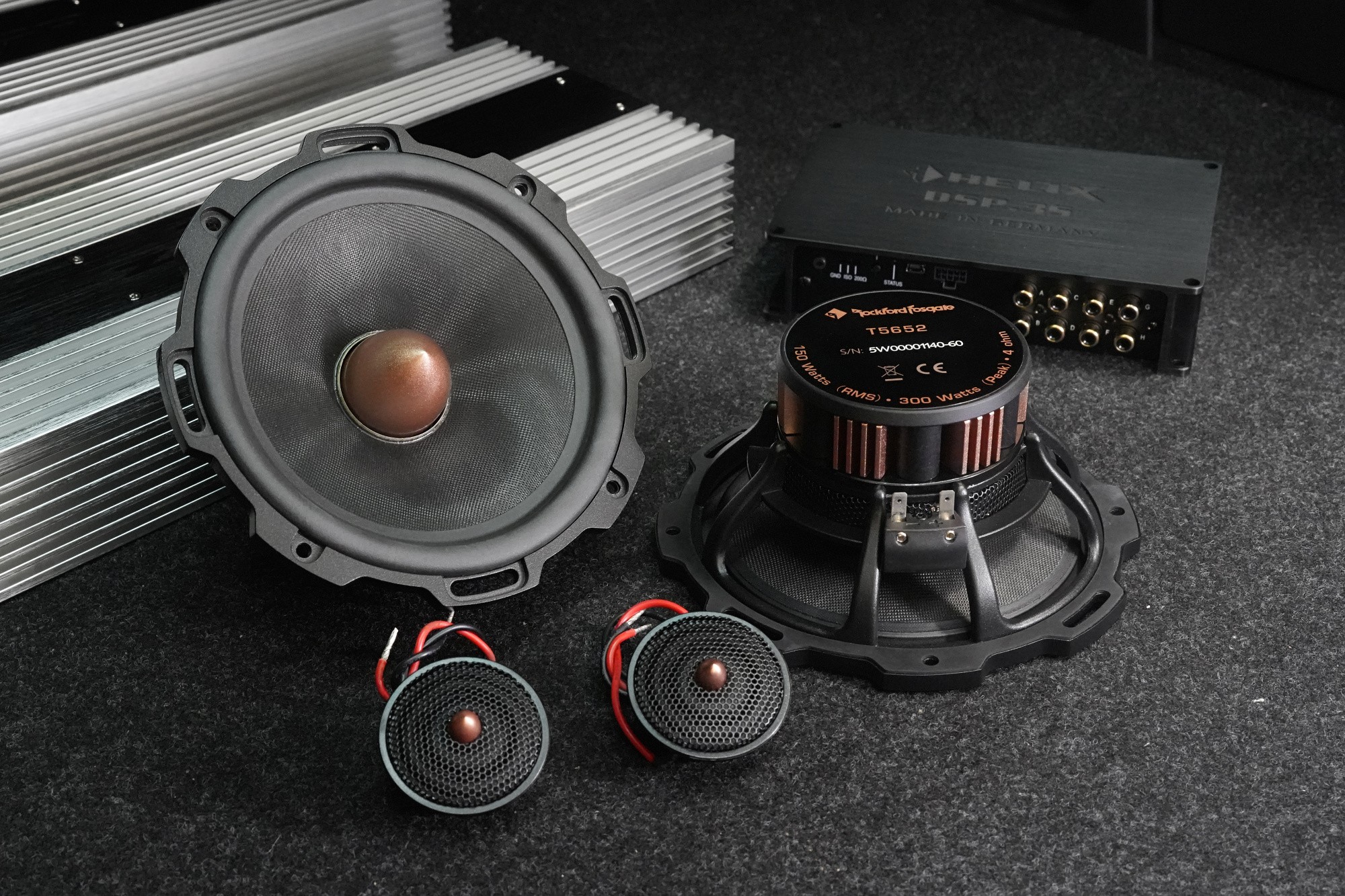

Reproduktory Rockford Fosgate z nejvyšší modelové řady T5 zaujmou na první pohled svým exkluzivním designem v čele s mohutnými fázovými vrchlíky a výkonnými neodymovými magnety v měděné barvě. Reproduktory s cenovkou atakující 50 tisíc Korun nadchnou i svým výkonem a samozřejmě velmi kvalitním zvukem. Ostatně to byl záměr inženýrů Rockford Fosgate - vyrobit ty nejkvalitnější reproduktory v historii značky s unikátním zvukem a špičkovými technologiemi.

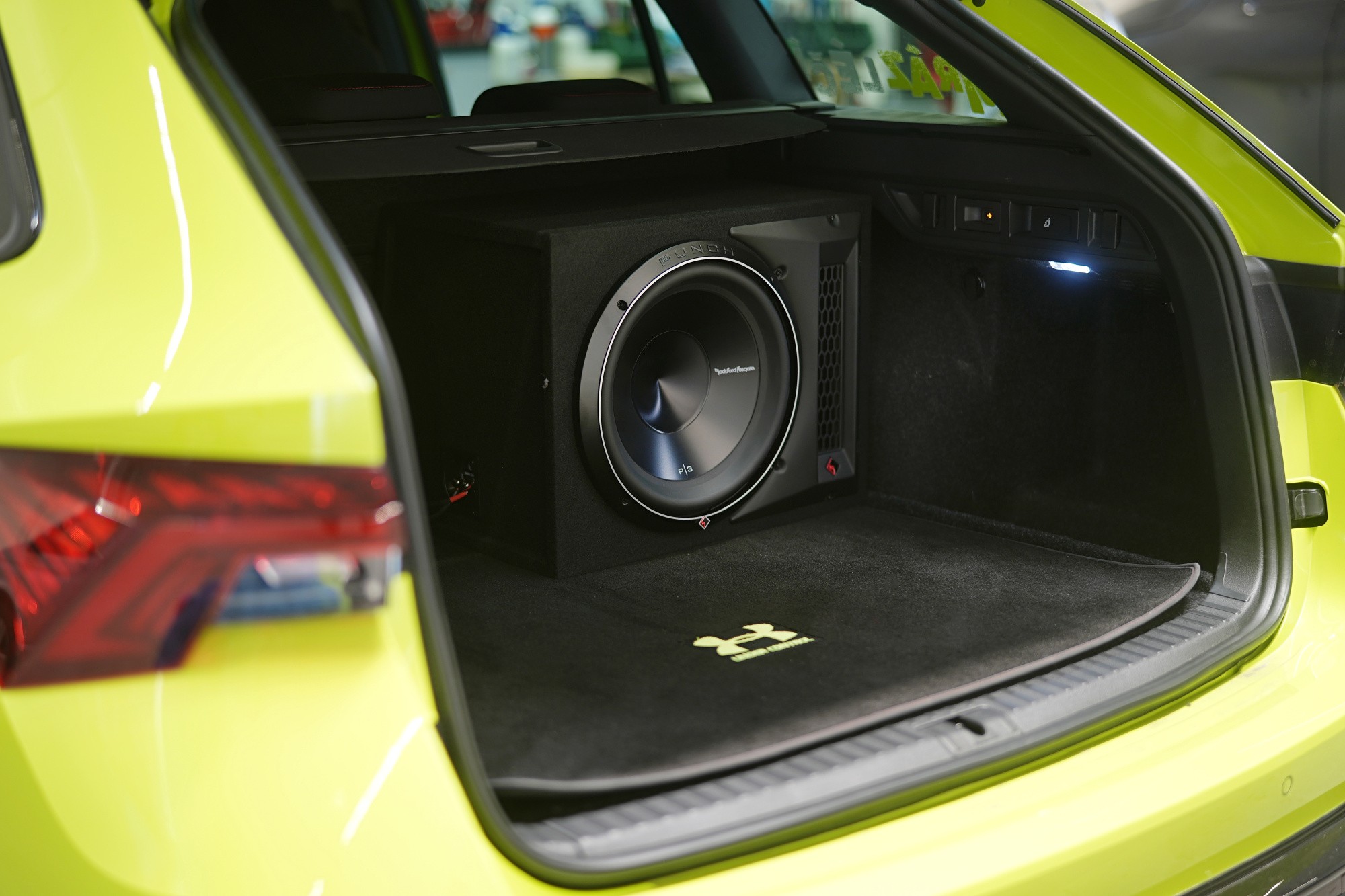

Výkonné reproduktory jsme museli logicky doplnit podobně výkonným subwooferem. Tato bestie taktéž od Rockford Fosgate v objemné bassreflexové ozvučnici dokáže nejen kvalitně zahrát, ale v případě přidání volume spustit doslova koncert s extrémní hlasitostí. Zkrátka ta pravá Amerika.

Žádná kvalitní instalace se neobejde bez zesilovačů a v tomto případě i adekvátně výkonných. Pro napájení všech reproduktorů jsme zvolili 6kanálový zesilovač Zapco analogové třídy AB, jenž poskytuje reproduktorů nejen dostatečný výkon, ale i důležitou kvalitu zvuku. Zesilovač jsme doplnili digitálním monoblokem téhož výrobce a modelové řady. Vše doplněno DSP procesorem, díky kterému později naladíme zvuk.

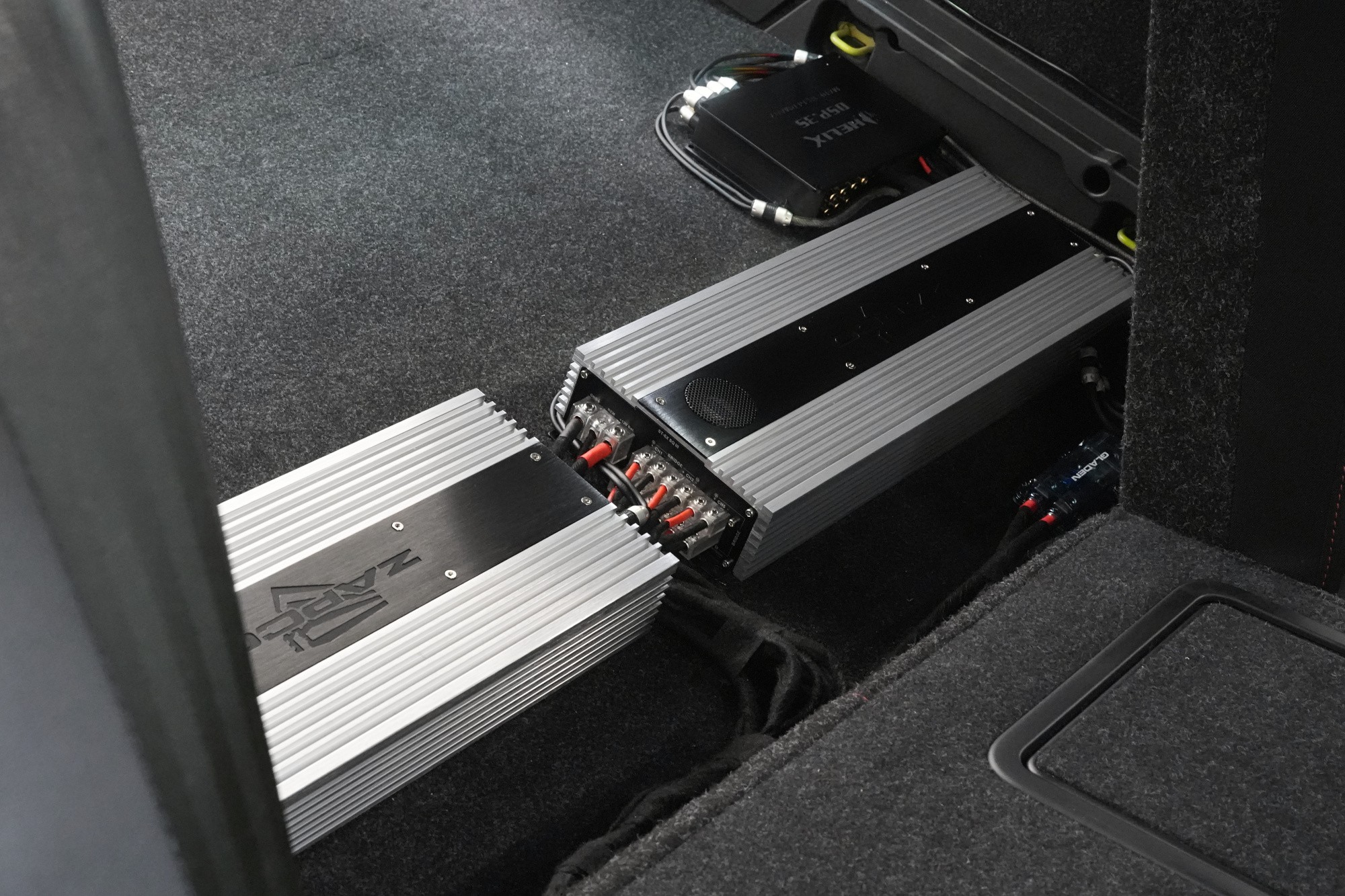

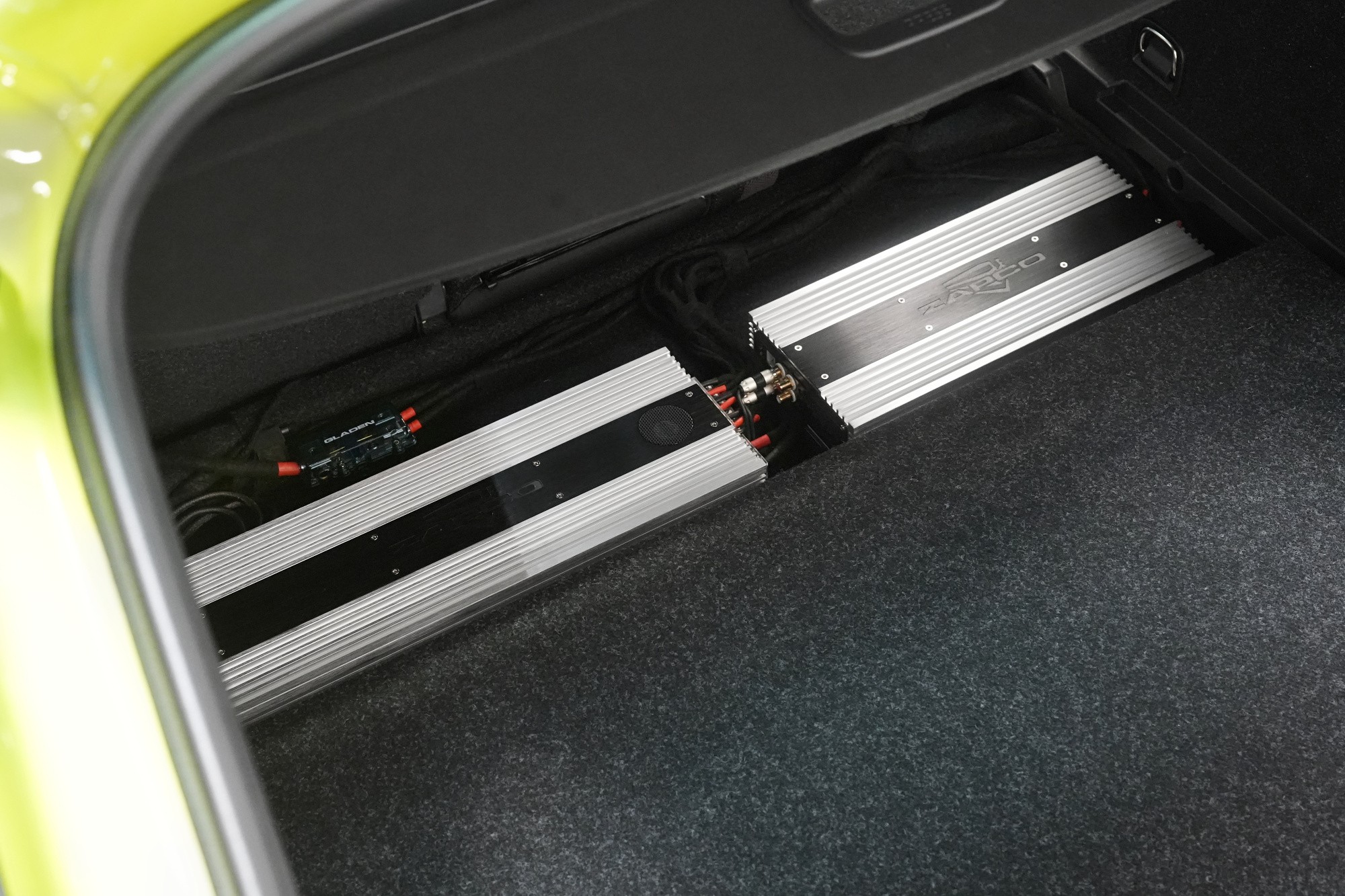

Oba zesilovače i DSP procesor jsme instalovali do dvojitého dna zavazadlového prostoru, kde budou ve finále dokonale ukryté. Díky integrovaným větrákům nehrozí zesilovačům přehřívání ani při enormních výkonech.

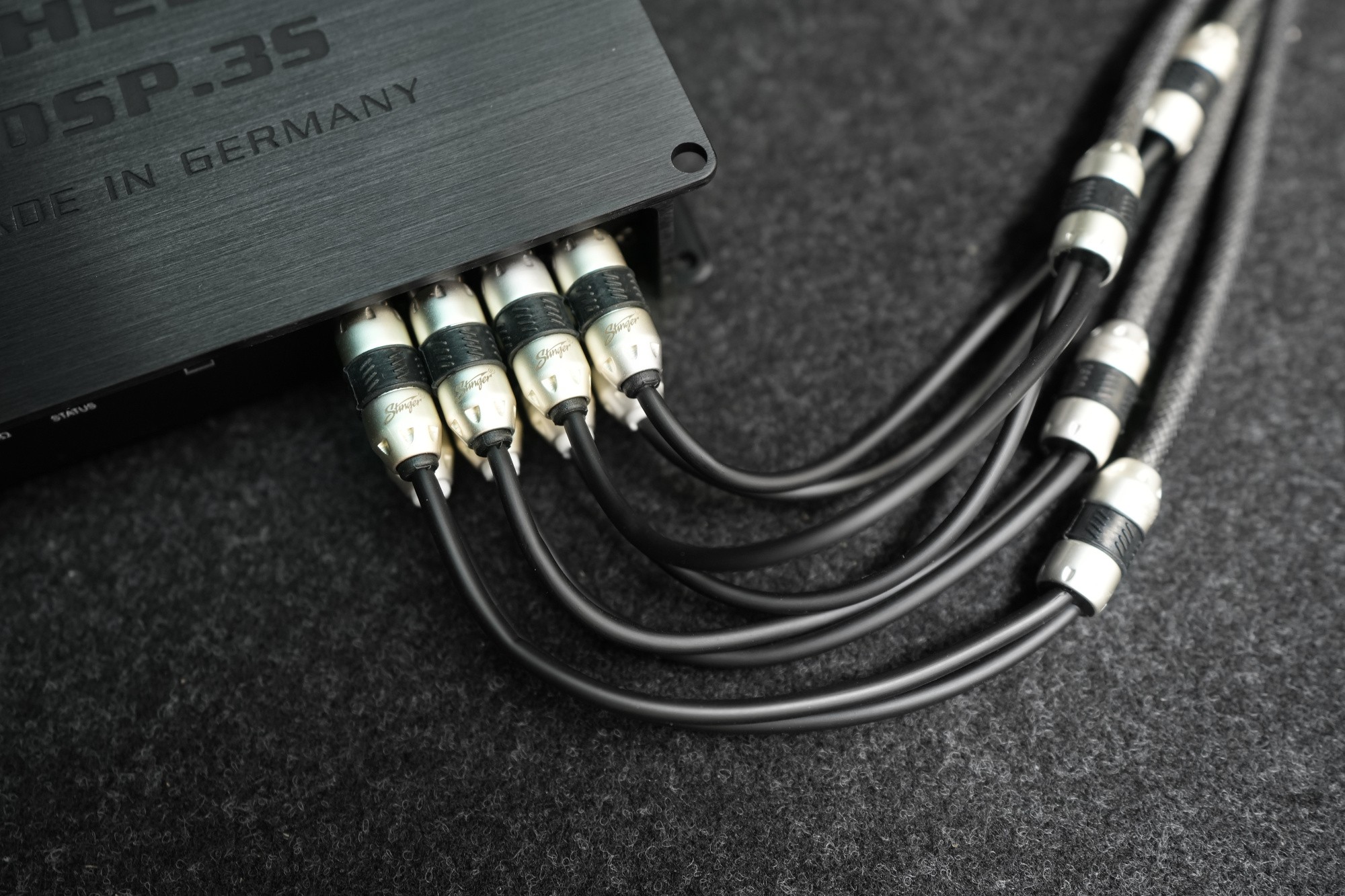

DSP procesor. Zařízení, bez kterého se žádný kvalitní audio systém v dnešní době neobejde. Díky němu budeme schopni zvuk v tomto automobilu detailně naladit, aby poskytoval majiteli vozu požadovaný výsledek. Pro účely této instalace jsme zvolili DSP procesor Helix od německých mistrů z Audiotec-Fischer. Kvalitní komponenty si žádají také kvalitní signálové kabely. V tomto případě padla volba na druhou nejvyšší řadu 8000 amerického výrobce Stinger, které zajistí ničím nerušený přenos zvuku.

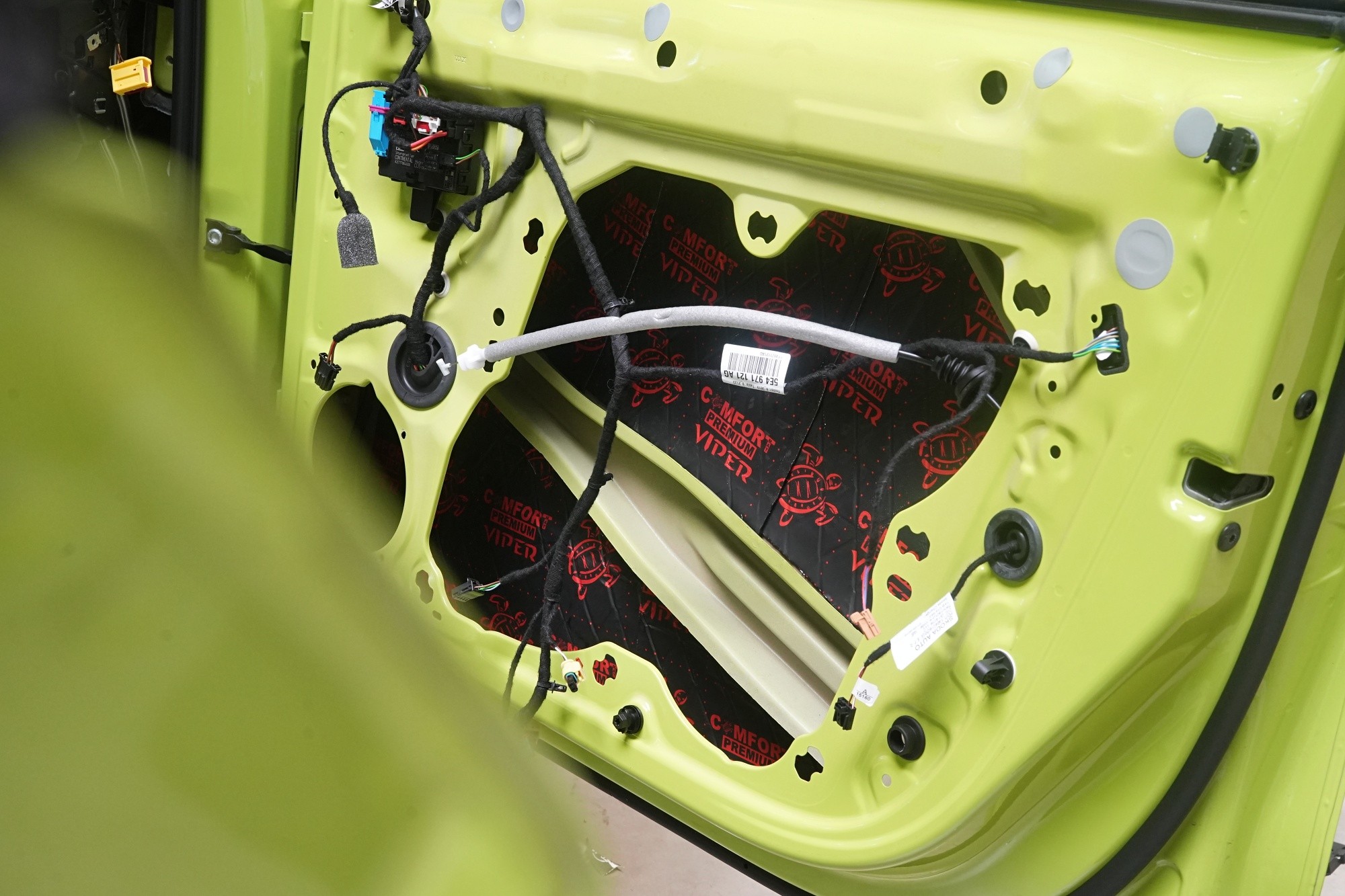

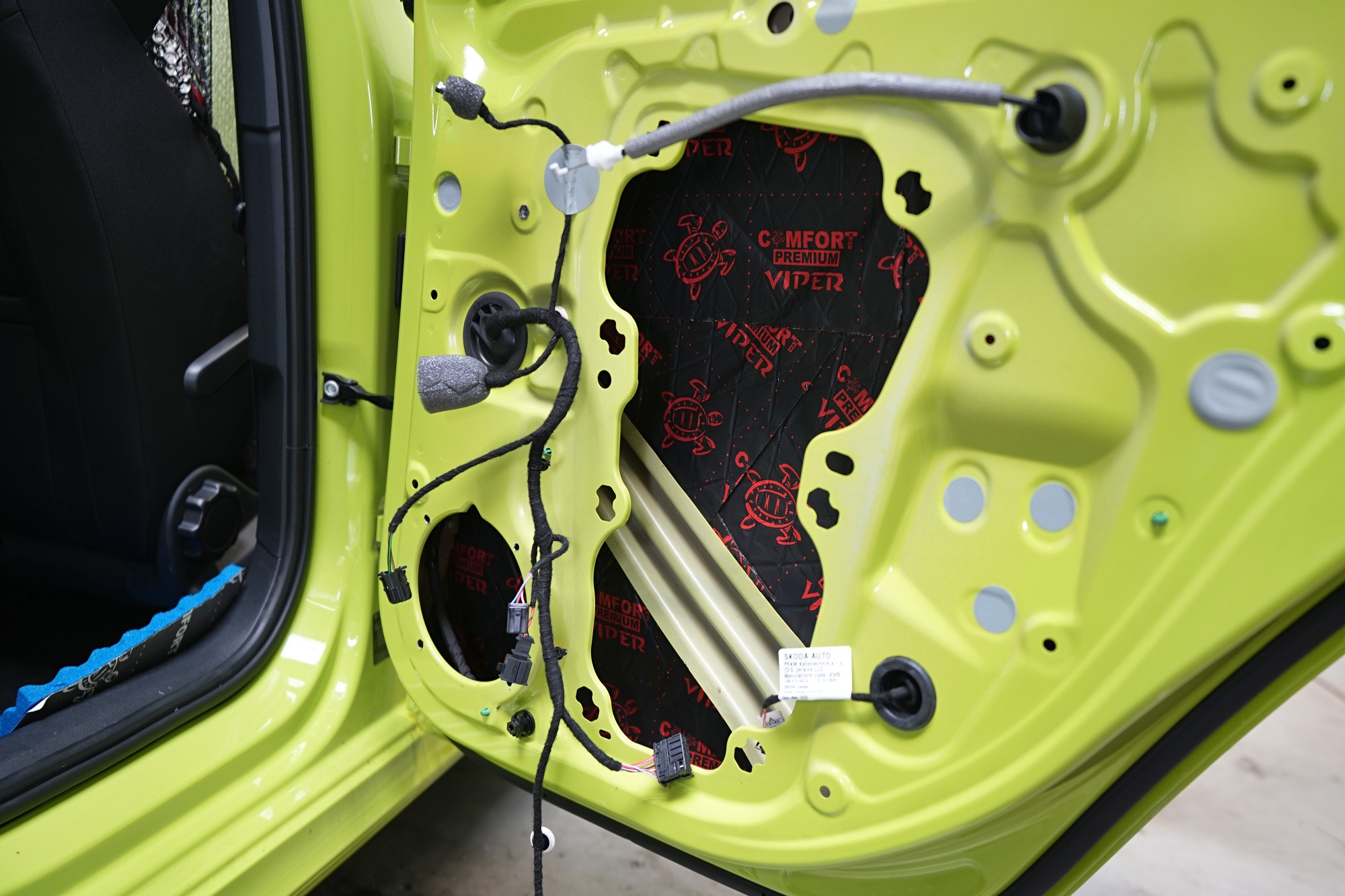

Pokračujeme instalací reproduktorů. Nejprve však aplikujeme antivibrační materiál na vnější plech dveří, konkrétně Comfortmat Viper o tloušťce 3 mm. Ten pohltí silné vibrace od reproduktorů a zpevní tenký plech dveří. Viper s akustickým ztrátovým činitelem 0,49 jednotek se pyšní nejlepším poměrem účinnosti a nízké hmotnosti na trhu a je optimálním řešením pro instalaci velmi výkonných reproduktorů. Materiál je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

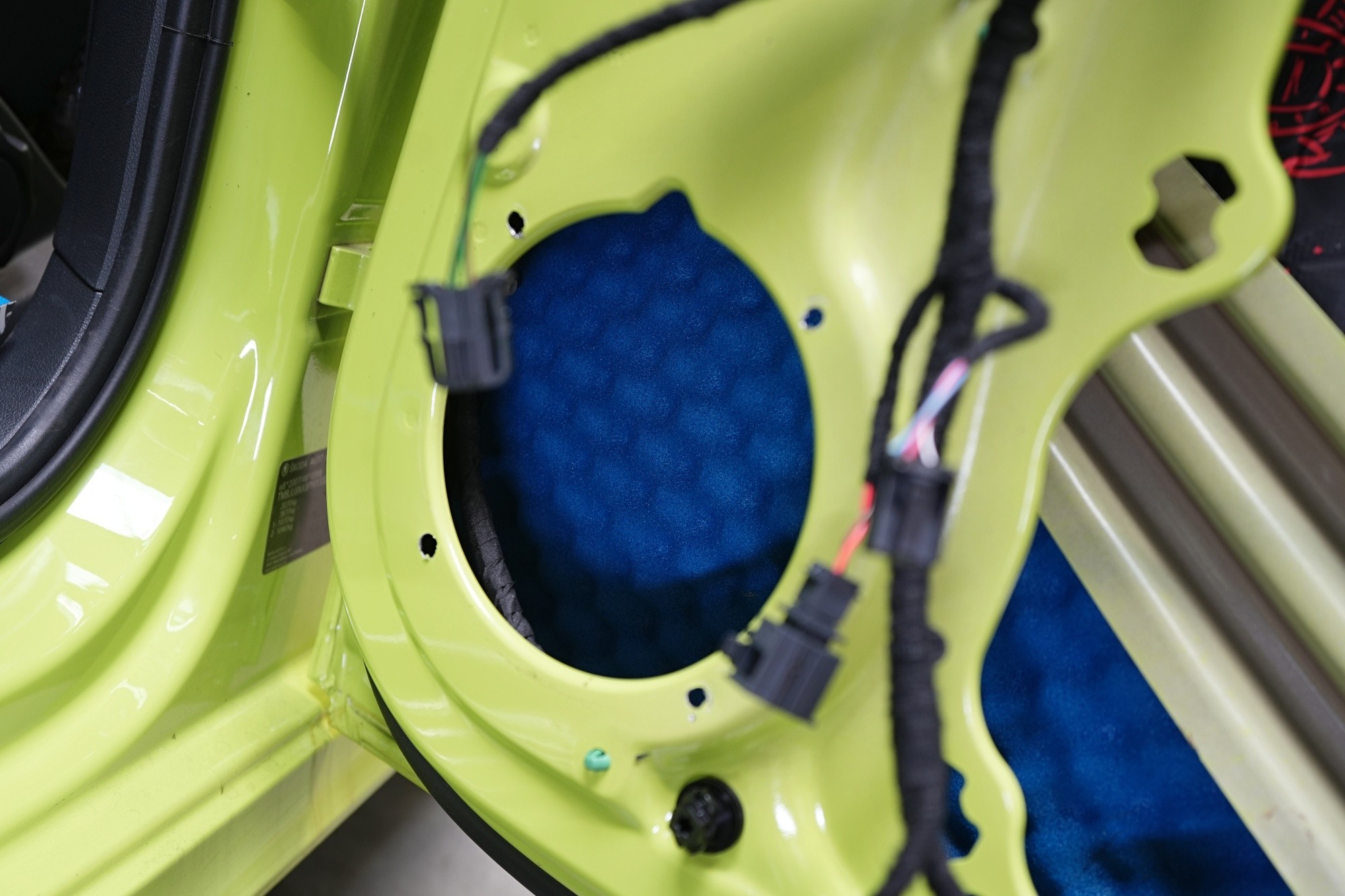

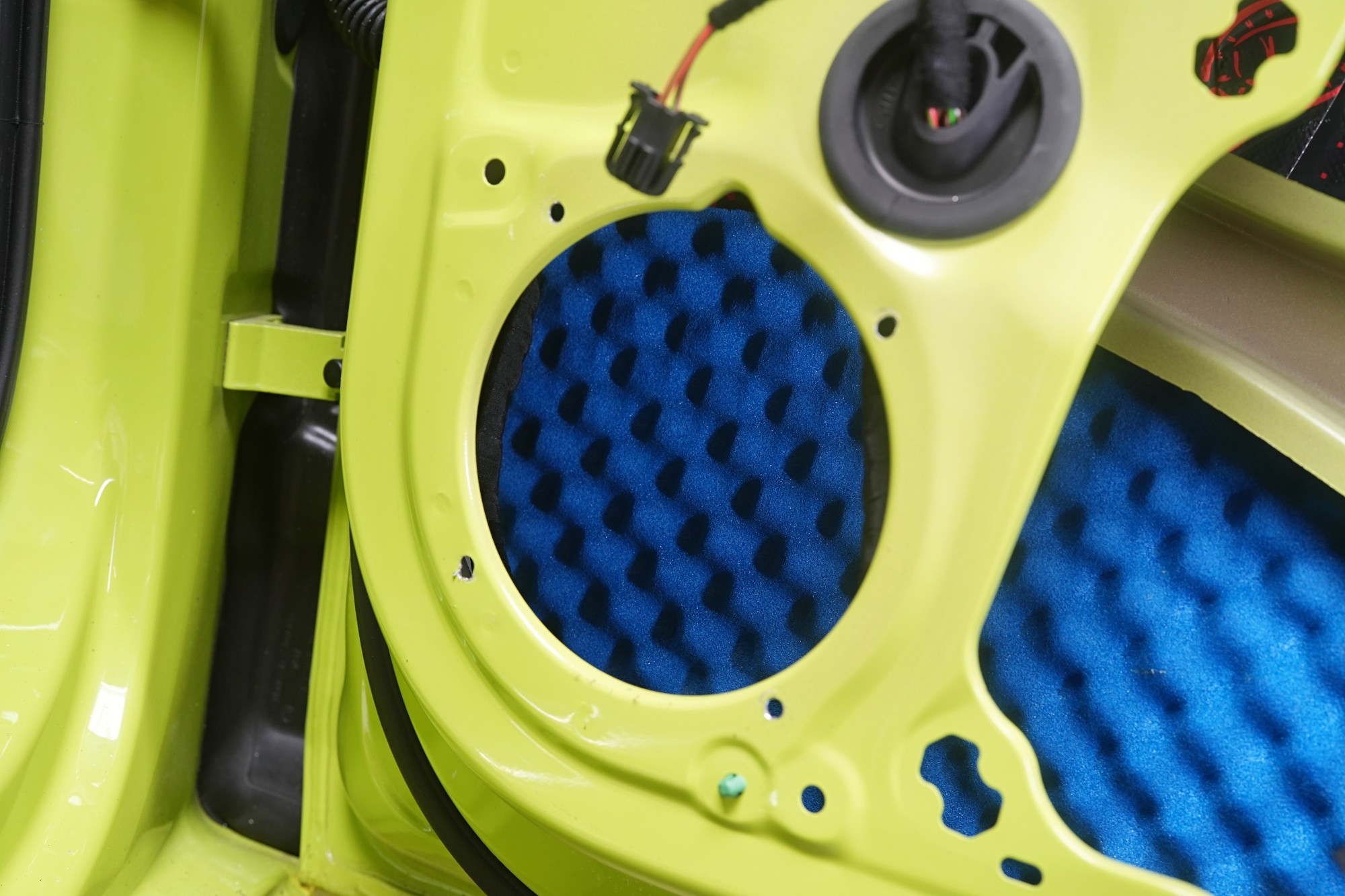

Pouze za reproduktor následně lepíme materiál Comfortmat Tsunami, který má jednu velmi zajímavou funkci a to absorpci stojatého vlnění za basovým reproduktorem. Díky tomu se zvuk neodráží od plechu dveří, ale je pohlcen materiálem. Detail, který přispěje k velmi kvalitnímu ozvučení tohoto automobilu.

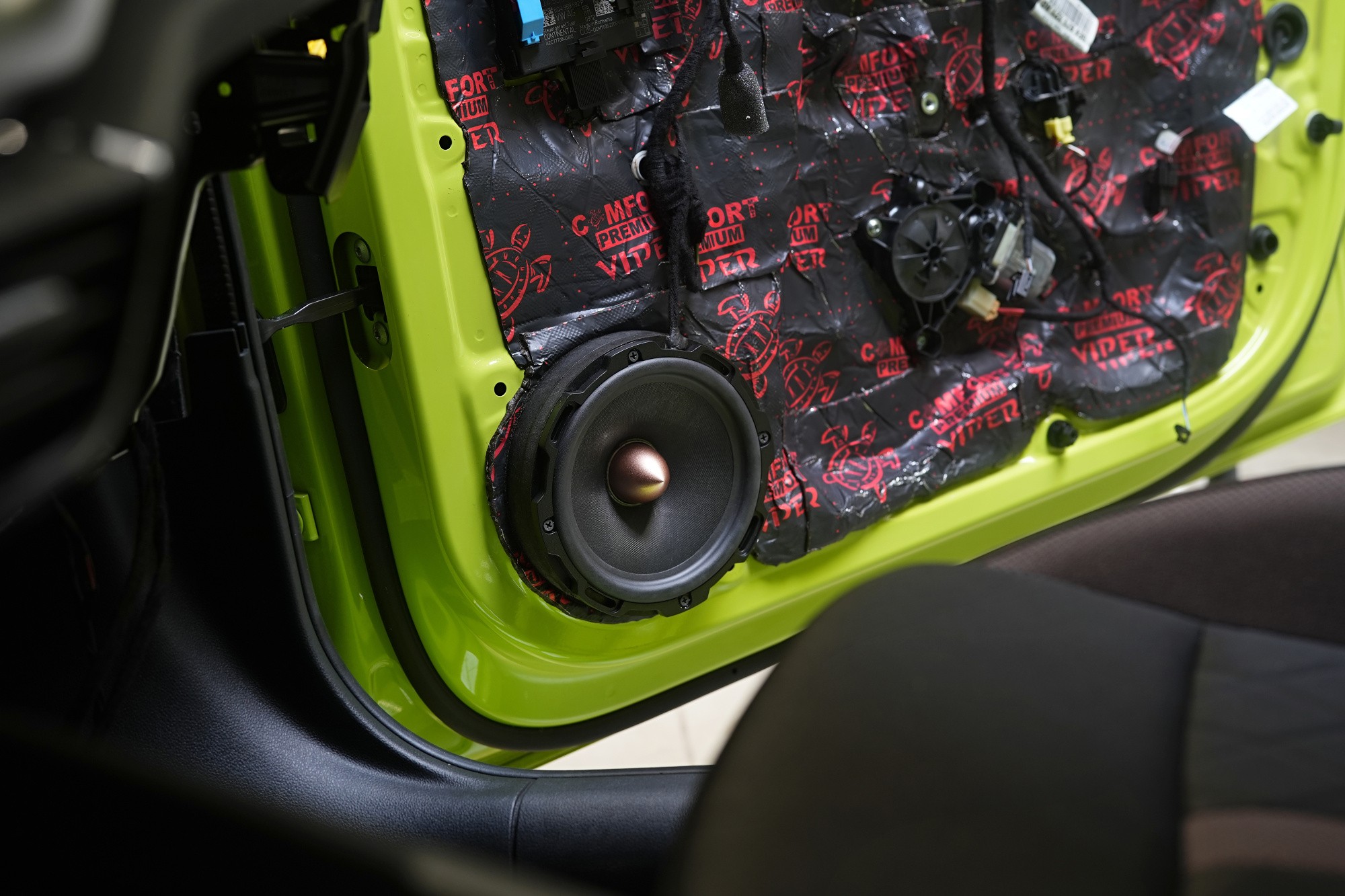

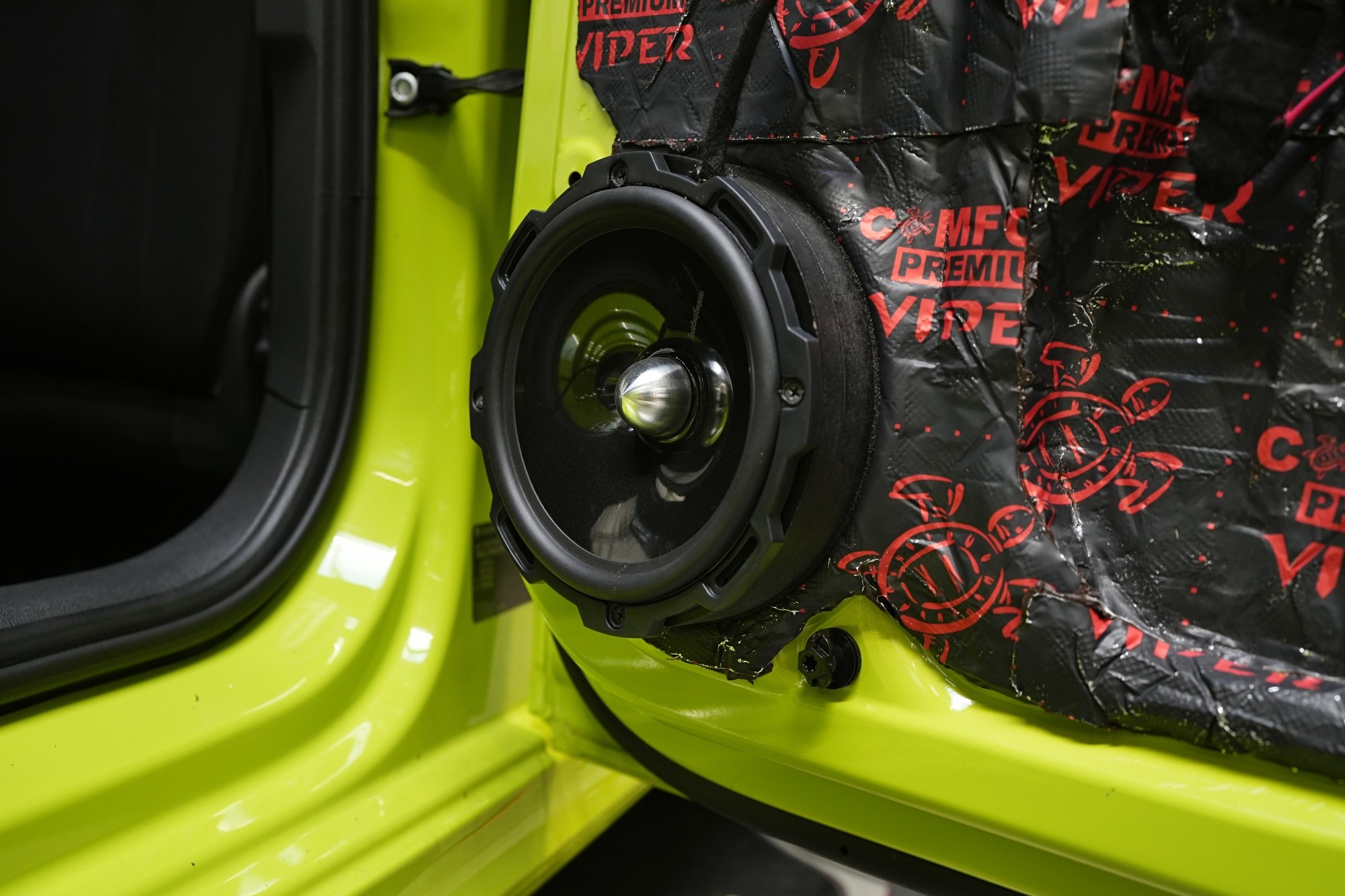

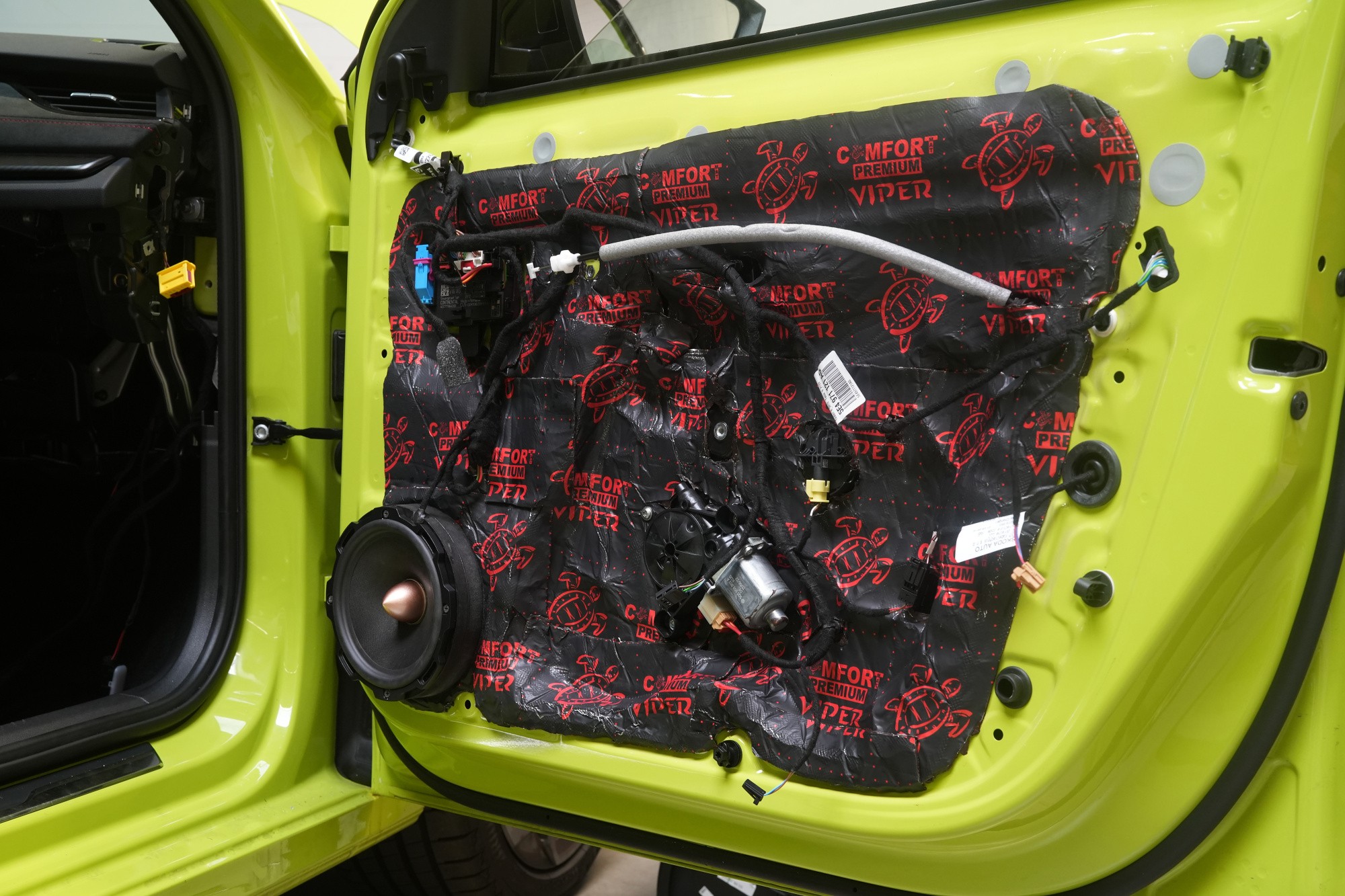

Nyní se kromě další vrstvy odhlučnění v podobě materiálu Comfortmat Viper podívejme i na krásný středobasový reproduktor. Ten na první pohled zaujme svým robustním fázovým vrchlíkem v měděné barvě, jenž zamezí fázovému posunu a poklesu středního rozsahu. Membrána vyrobená ze sendvičového materiálu na bázi polymerů tekutých krystalů vyniká zase svou lehkostí a tuhostí. Spolu s dalšími technologiemi je výsledkem velmi kvalitní zvuk a netradiční výkon středobasu.

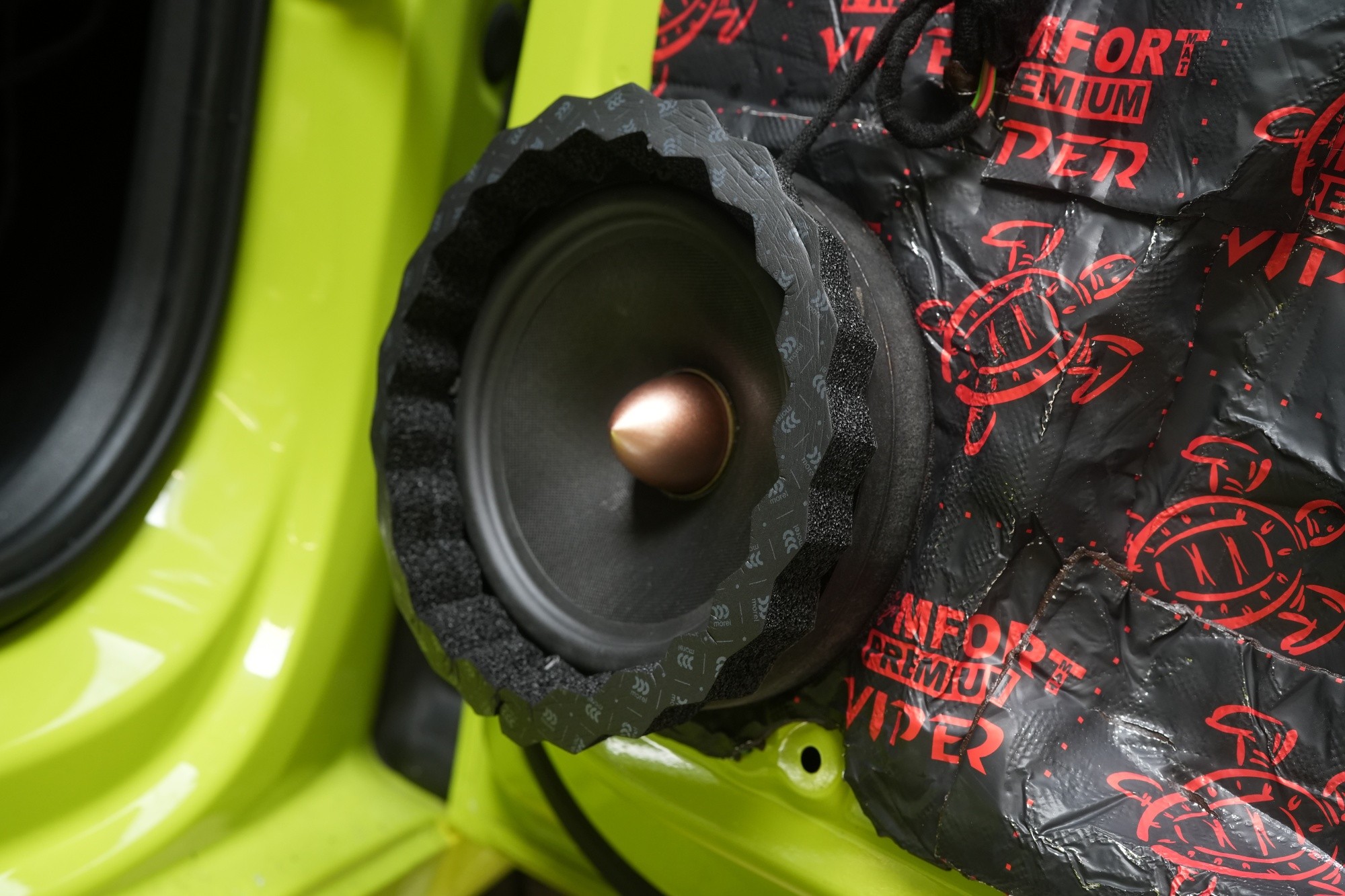

Novinkou u všech našich instalací je aplikace pěnového proužku okolo středobasového reproduktoru. Díky tomu dojde k utěsnění mezi dveřní výplní a reproduktorem, díky čemuž se veškerá zvuková energie soustředí do interiéru vozidla, místo aby se odrážela uvnitř dveří. Tato vychytávka zvýší účinnost a čistotu zvukového systému.

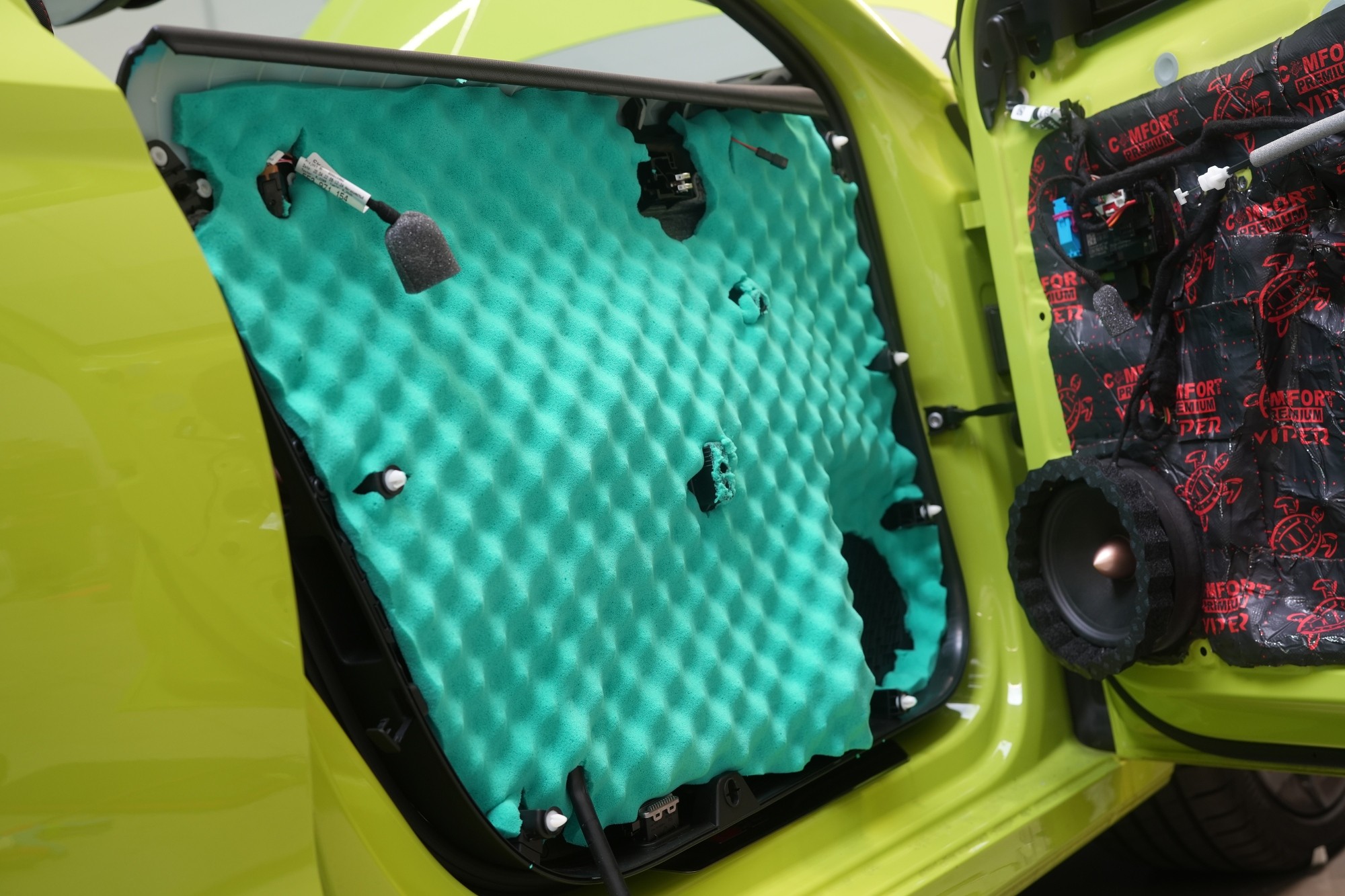

Plastové výplně dveří opatřujeme posledními dvěma vrstvami, konkrétně opět antivibračním materiálem Comfortmat Cobra a finálně materiálem pohlcujícím hluk Comfortmat Soft Wave Expert. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti.

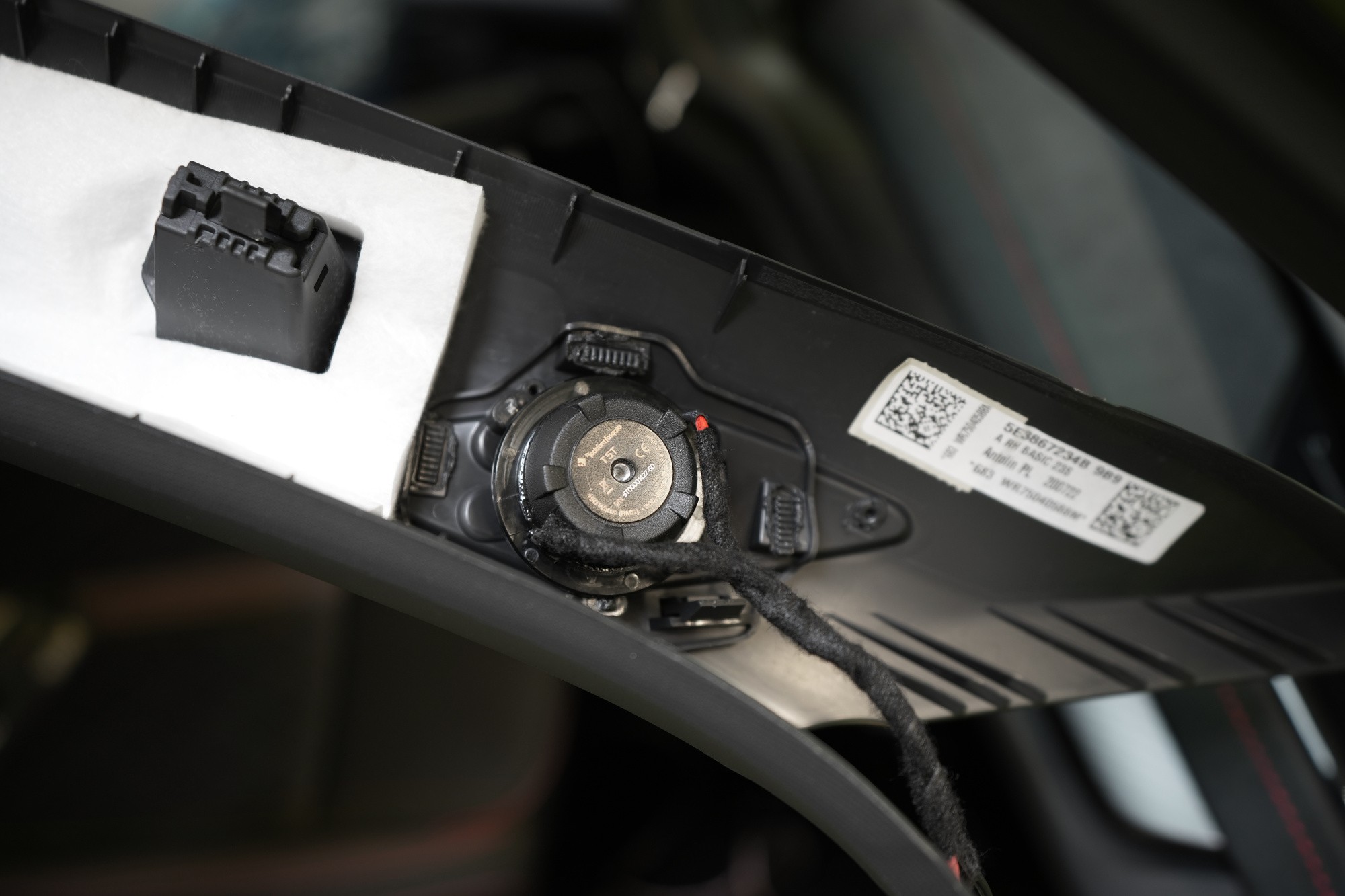

Výškové reproduktory o průměru 25 mm s kalotou vyrobenou na bázi polymerů tekutých krystalů (LLC) s věrným podáním vysokých frekvencí jsme umístili do originální pozice v A-sloupku, do kterých budou důkladně upevněny pomocí silikonu a následně pevné spojení pojistíme izolační páskou.

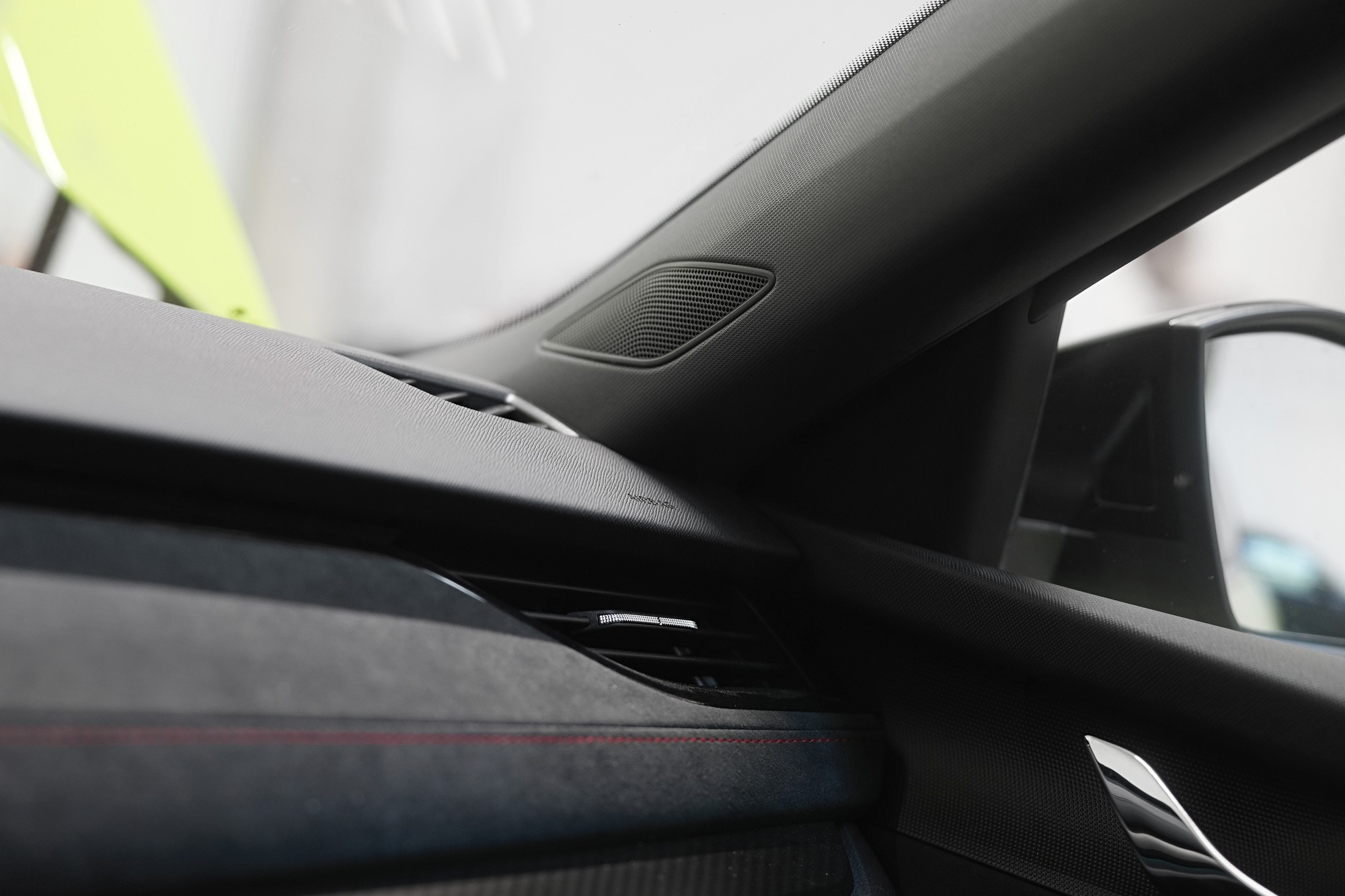

Nyní již fotografie umístění výškových reproduktorů, vše tedy zůstává na svém místě. Ostatně to bylo i požadavkem této instalace. Pozice není kvůli směrování samozřejmě optimální, nicméně díky důkladnému naladění na DSP procesoru si s tím dokážeme úspěšně poradit. Výsledku přispívá i zapojení v aktivním režimu každého reproduktoru zvlášť, takže můžeme lépe definovat pozici výškového reproduktoru.

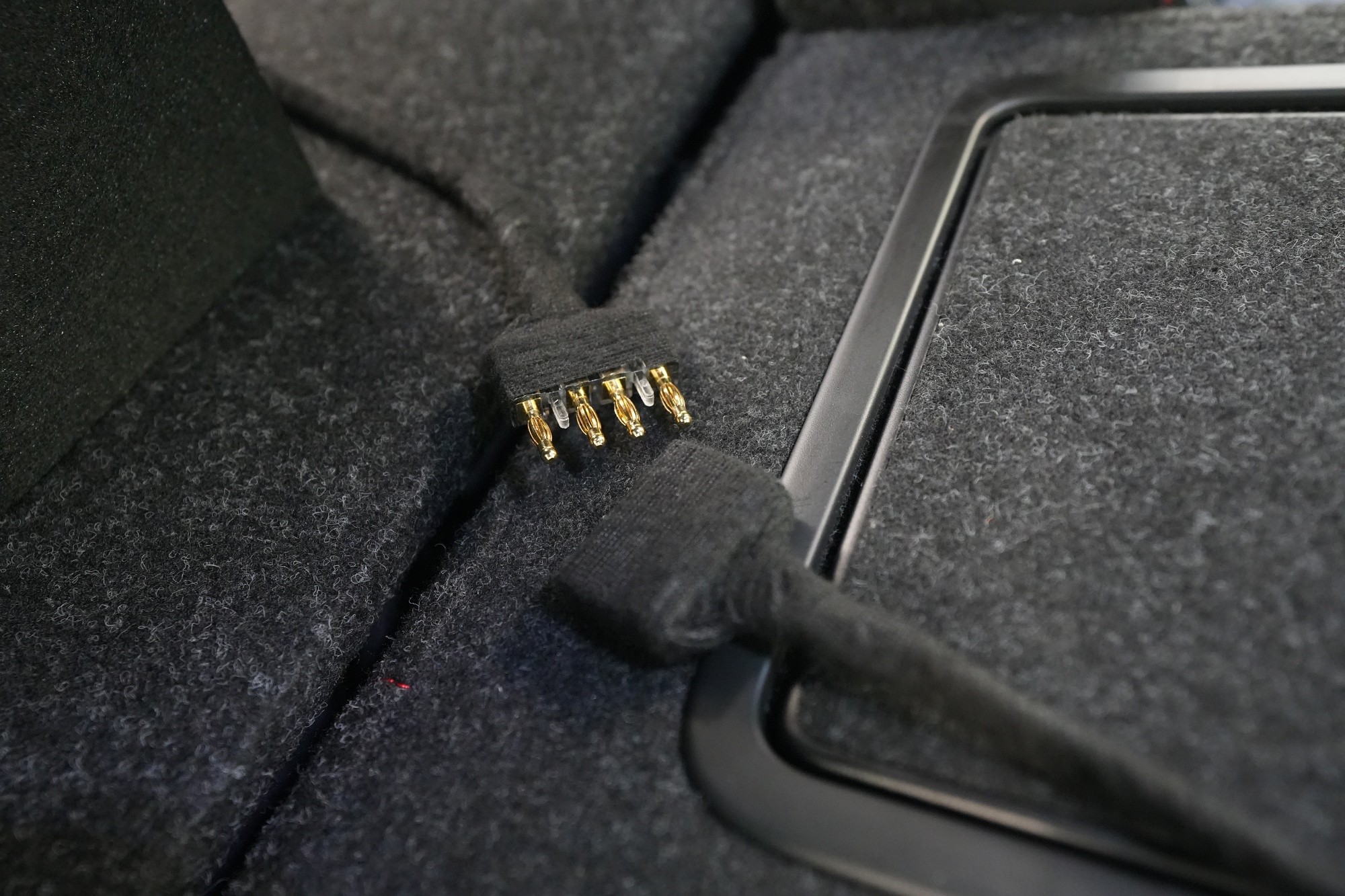

Pokud by náhodou subwoofer zavazel při cestě na dovolenou nebo vydatný nákup, je možné jej díky rychlospojce kdykoliv snadno odpojit a odebrat z automobilu.

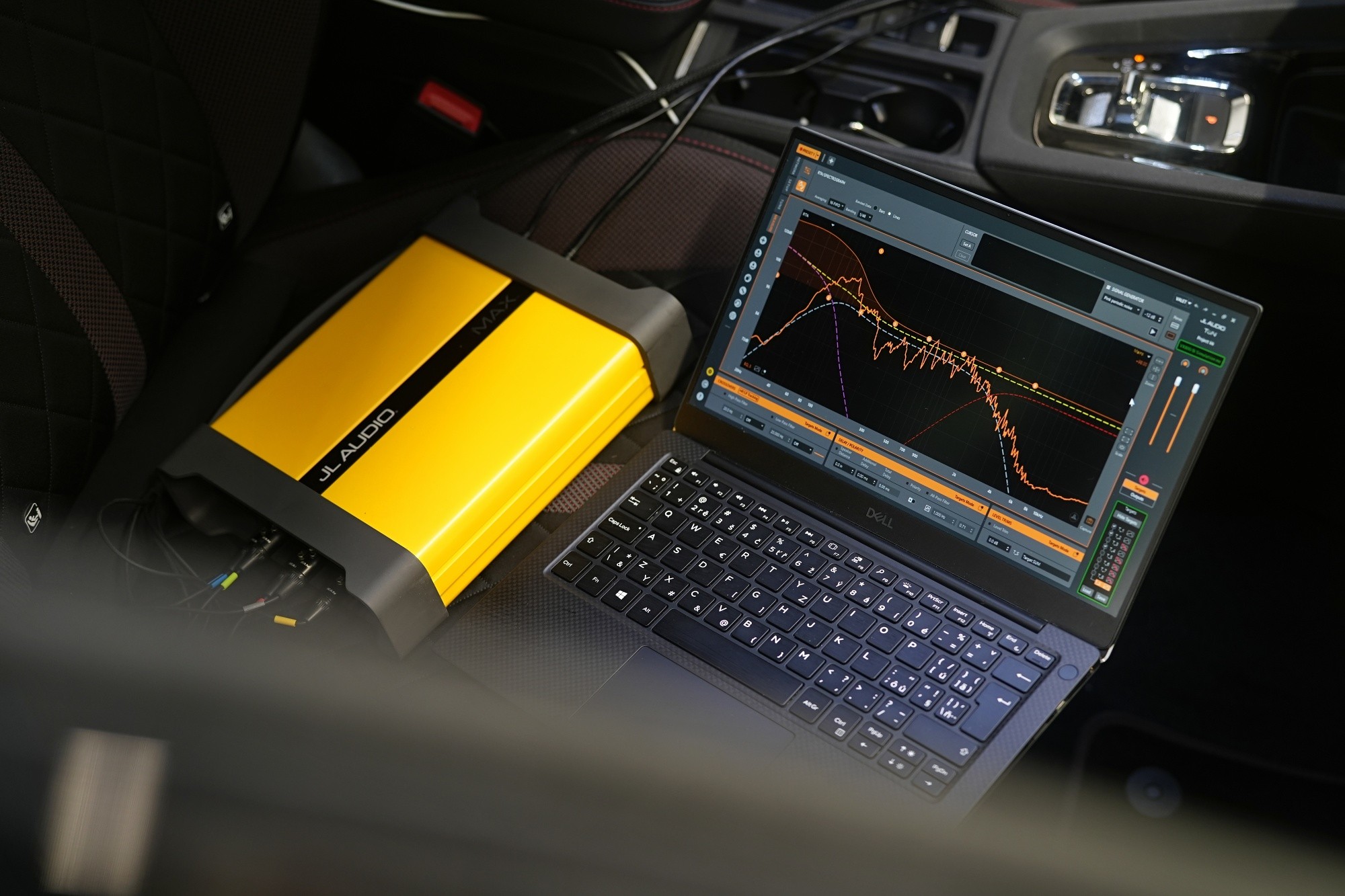

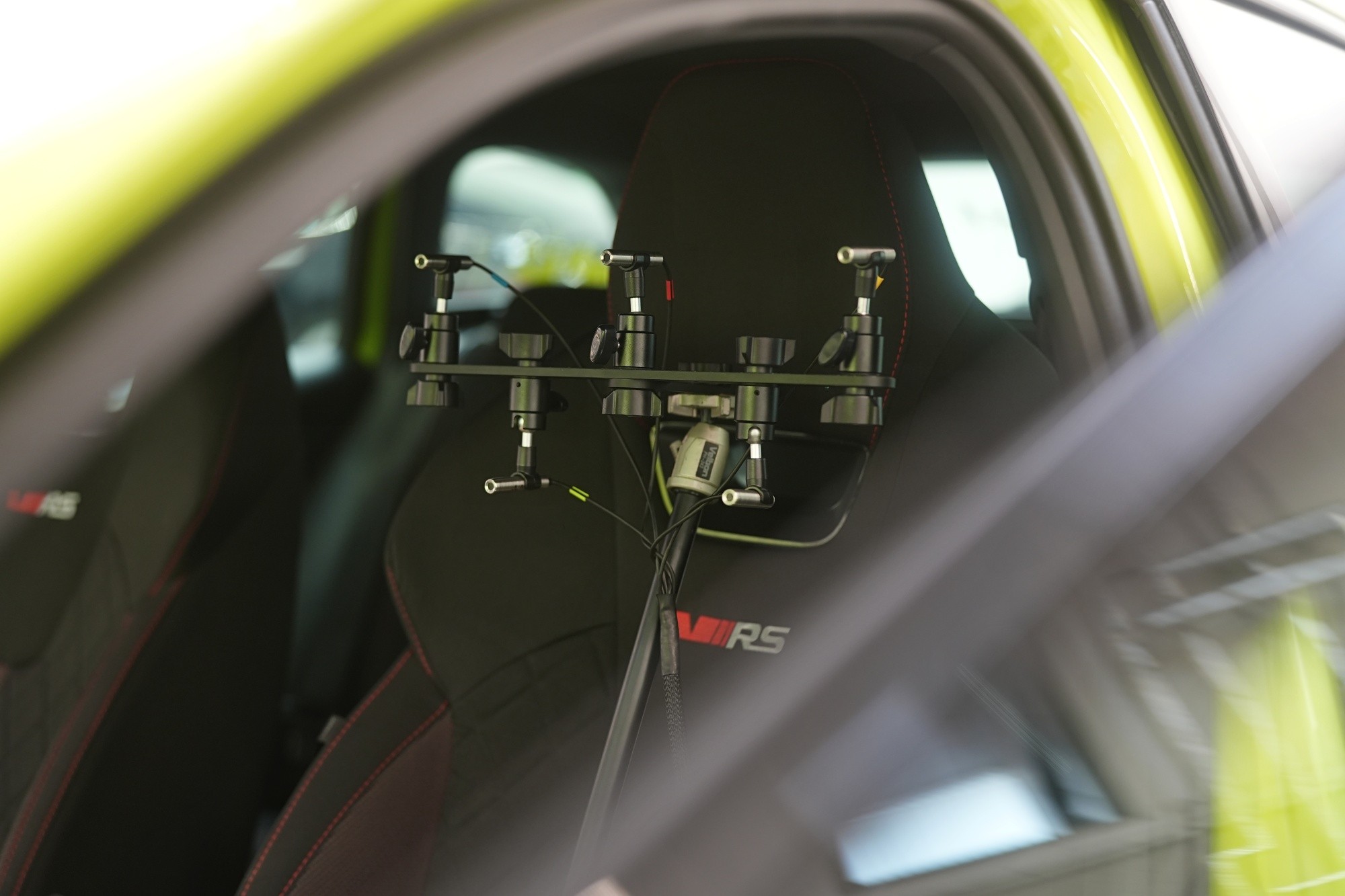

Nastává čas pro důkladné měření zvuku, které provádíme pomocí profesionálního měřícího systému JL Audio Max-Kit. Díky propracovanému systému s pěti kalibrovanými mikrofony umožní JL Audio Max-Kit s maximální přesností změřit frekvenční odezvu a fázi reproduktorů, zpoždění signálu i továrně nastavený zvuk. Právě správné nastavení zpoždění signálu (časových korekcí) patří k nejdůležitějším parametrům ozvučení vozu.

Na této fotografii můžete vidět průběh měření frekvenční odezvy jednoho z reproduktorů. Po každém jednotlivém měření, kterých bývá dohromady i několik desítek, se upraví v programu DSP procesoru EQ křivka měřeného reproduktoru. Tento postup se opakuje tak dlouho, dokud se nepovede získat lineární odezvu reproduktorů, což umožní jejich přirozený projev. Měření i nastavení všech reproduktorů je časově náročný úkon, ale zároveň se jedná o jedinou cestu k opravdu kvalitnímu a věrnému zvuku.

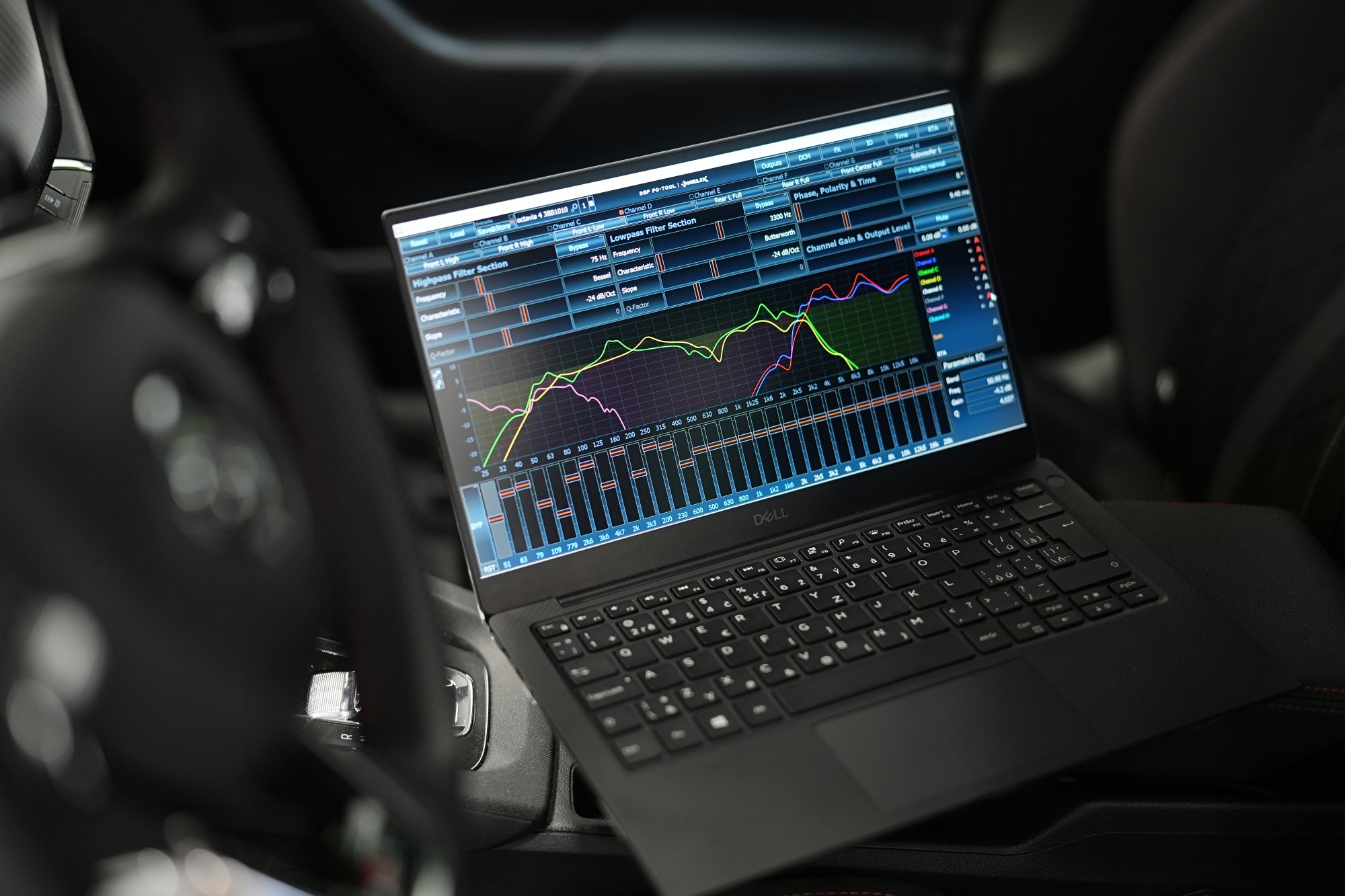

Po každém měření nastavíme pro konkrétní reproduktor prostorovou korekci ekvalizéru v programu DSP procesoru. Na fotografii můžete vidět výsledné ekvalizační křivky všech reproduktorů dohromady. Všimněte si tedy, že každý z reproduktorů má odlišnou výslednou EQ křivku. Na DSP procesoru nastavíme také časové korekce, pásmové propusti, úrovně, typy filtru a další důležité funkce. To nám umožní, aby ve skladbě vynikl každý detail, který interpret zanechal na nahrávce a hudební scéna se ze dveří přesunula přímo před vás. Výsledkem úspěšného nastavení je věrný zvuk a pocit, že sedíte na živém koncertu přímo před interpretem.
