Při instalaci zesilovače nebo subwooferu je správná volba napájecích a signálových kabelů, potažmo kabelové sady, naprosto zásadní. Nejen kvůli kvalitě zvuku, ale především kvůli bezpečnosti a dlouhodobé spolehlivosti celého systému. Bohužel se často setkáváme s podceňováním této části instalace, nebo s příliš zjednodušeným výkladem. V tomto článku se zaměříme na klíčové technické aspekty výběru kabelové sady a ukážeme vám bod po bodu, na co je dobré se při výběru zaměřit.
1. Průřez napájecího kabelu
Volba optimálního průřezu napájecího kabelu je pro správné fungování audio systému zásadním parametrem. Průřez napájecího kabelu musí být dostatečně silný, aby bezpečně přenesl proud bez zbytečných ztrát a přehřívání. Volba průřezu se často mylně odvozuje od výkonu zesilovače, přitom je nezbytné vycházet ze skutečného proudového odběru, účinnosti zesilovače, délky kabeláže, úbytku napětí a také materiálu vodiče.
Proč jen výkon zesilovače nestačí?
Výkon zesilovače se běžně uvádí ve wattech, ale pro návrh kabeláže je zásadní proud v ampérech. Např. zesilovač s výkonem 1000 W a účinností 70 % bude při 14,4 V odebírat:
- Příkon = 1000 W / 0,7 = ~1428 W
- Proud = 1428 W / 14,4 V = ~99 A
Co když neznáte účinnost zesilovače? Pomůžou pojistky
Účinnost zesilovačů třídy AB se obecně pohybuje v rozmezí 50–65 %, u třídy D je to 80–95 % a někdy i více. Ne každý výrobce však přesnou účinnost udává, proto se k výpočtu nejčastěji používá součet hodnot pojistek na zesilovači. Ten udává maximální proud, který zesilovač může (krátkodobě) odebírat. Je to horní limit, nikoli typický proud, ale pro návrh kabelu se jedná o bezpečný orientační základ. Uvedeme příklad:
- Pokud tedy má zesilovač pojistku 2× 30 A, počítejte s maximálním odběrem 60 A.
- Pokud má 1× 80 A → maximální proud je 80 A.
Doporučená dimenzace napájecího kabelu podle proudu a délky
Na základě výše uvedeného je třeba návrh kabelu vždy opřít o reálnou proudovou zátěž a délku kabelu. S rostoucí délkou stoupá odpor a tím i úbytek napětí a ztráty. Uvedená tabulka zobrazuje doporučené průřezy pro OFC kabely. Pokud uvažujete o CCA kabelu, pak je třeba připočíst cca 40 % k průřezu z důvodu vyššího odporu (např. místo 25 mm² OFC použít 35 mm² CCA).
| Proud (A) | Délka do 2 m | Délka do 3 m | Délka do 5 m | Délka do 7 m | Délka do 10 m |
|---|---|---|---|---|---|
| 20 A | 4 mm² | 6 mm² | 10 mm² | 10 mm² | 16 mm² |
| 35 A | 6 mm² | 10 mm² | 16 mm² | 16 mm² | 25 mm² |
| 50 A | 10 mm² | 16 mm² | 25 mm² | 25 mm² | 35 mm² |
| 75 A | 16 mm² | 25 mm² | 35 mm² | 35 mm² | 50 mm² |
| 100 A | 25 mm² | 35 mm² | 50 mm² | 50 mm² | 70 mm² |
| 150 A | 35 mm² | 50 mm² | 70 mm² | 70 mm² | 95 mm² |
Náš tip: při výběru kabelu je vždy vhodné přidat rezervu minimálně 10–20 %, aby nedocházelo k přehřívání při vyšší zátěži nebo budoucím rozšíření systému.
2. OFC měď nebo CCA?
Vodiče a jejich materiál jsou v ozvučení často přehlíženým, přitom zásadním prvkem celého systému. Ať už zapojujete zesilovač, DSP procesor, volba správné kabeláže přímo ovlivňuje kvalitu zvuku, účinnost i životnost celé instalace.
CCA – Copper-Clad Aluminium
CCA vodiče jsou tvořeny hliníkovým jádrem s tenkou vrstvou mědi na povrchu. Vyrábějí se kvůli nižší ceně a hmotnosti, ale jejich vlastnosti jsou výrazně horší než u mědi. Jejich hlavní výhodou je nízká cena a hmotnost, nevýhody však převládají - například vyšší elektrický odpor, nižší proudová zatížitelnost, menší odolnost proti lámání a korozi a také horší přenos signálu.
OFC – Oxygen-Free Copper
OFC je bezkyslíkatá elektrolytická měď s čistotou obvykle ≥ 99,95 %. Díky nižšímu odporu přenáší proud efektivněji, méně se zahřívá a má vyšší životnost. Disponuje stabilními vlastnostmi i při vyšší zátěži a velmi dobrou odolností proti oxidaci a únavě materiálu. Hlavní nevýhodou je vysoká cena, která navíc poslední dobou kolísá.
Vzhledem k tomu, že kabelové sady obsahují v drtivé většině CCA napájecí kabely, což je dáno i tlakem na nízkou cenu, rozhodnutí pro zakoupení kabelové sady je tím značně ulehčené. Obecně tedy doporučujeme volit CCA napájecí kabely pro základní a cenově dostupné audio systémy s nižším výkonem (cca 200 až 500 W RMS). Pro pokročilejší a audiofilně založené instalace s vyšším výkonem doporučujeme používat výhradně OFC napájecí kabely.
3. Obsah sady - co by nemělo chybět

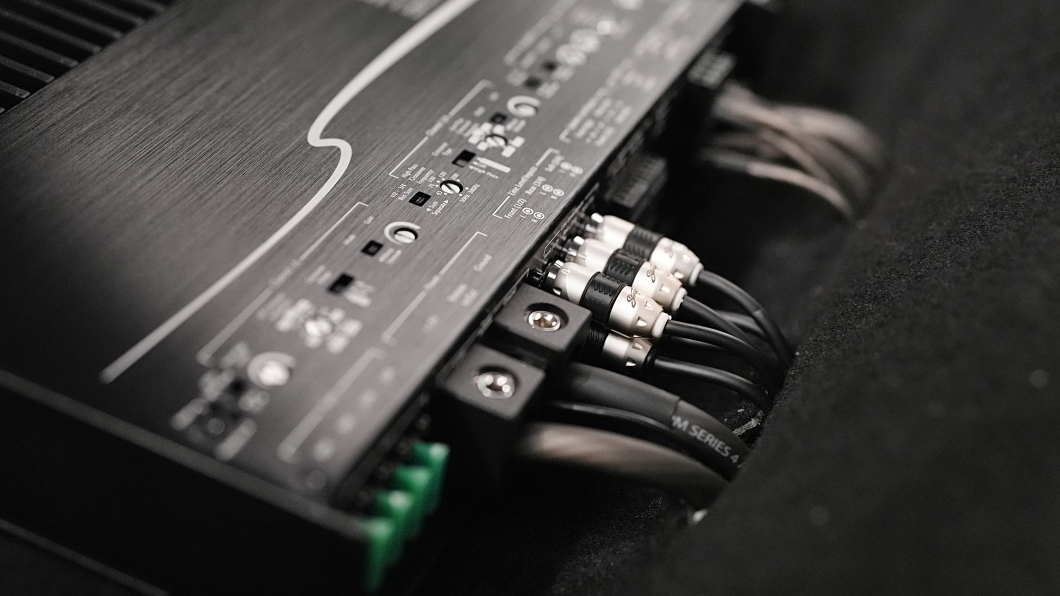

Kabelová sada by měla obsahovat všechny potřebné prvky pro připojení zesilovače. Před koupí si vždy zkontrolujte, zda kabelová sada opravdu obsahuje vše, co potřebujete, abyste nemuseli dokupovat další příslušenství zvlášť. Většina kabelových sad obsahuje tyto produkty:
- Napájecí kabel s odpovídajícím průřezem.
- Zemnící (kostřící) kabel – ideálně minimálně 1 m, stejný průřez.
- Kvalitní pojistku v pouzdře (ANL, Mini-ANL, AGU) umístěnou do 30 cm od baterie.
- Remote kabel pro sepnutí zesilovače.
- RCA signálové kabely – kvalitní stínění a správná délka.
- Koncovky, očka, stahovací pásky, případně pojistky do rozbočovacích bloků.
4. Délka kabelů a jejich dimenzování
Délka kabelů má přímý vliv na jejich ztráty a průřez. U napájecího kabelu je důležité započítat celkovou délku trasy tam i zpět (k baterii + ke kostře). Například dodávky, SUV a karavany vyžadují delší kabely a často vyšší průřez než klasické hatchbacky. Vždy tedy měřte délku ještě před zakoupením. Pokud sada neobsahuje dostatečně dlouhý napájecí kabel (5 m bývá standardem), pořiďte kabel zvlášť v metráži.5. Signálové kabely a stínění

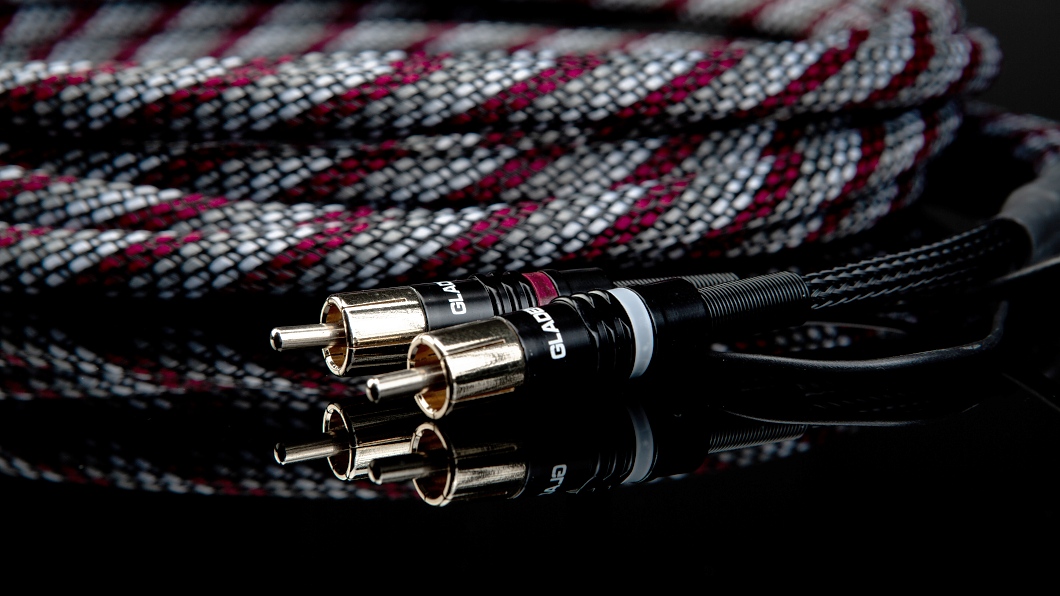

U signálových kabelů (RCA) dbejte na kvalitní stínění, které chrání přenášený zvuk před rušením od jiných elektronických systémů v autě (alternátor, zapalování apod.). Důležité je také vedení, resp. instalace signálových kabelů, které by se měly vyhnout originálním svazkům a vést je v ideálním případě vždy samostatně. V kabelových sadách obvykle najdete základní kabely, které postačují na základní ozvučení auta.6. Cena vs. kvalita
Na kabelové sadě se nevyplatí šetřit. Levné kabelové sady často používají tenčí vodiče, CCA napájecí kabely nižší kvality a horší příslušenství. Pokud požadujete bezproblémovou instalaci a dlouhou životnost, investujte raději do kvalitnější sady. V případě, že jste ale náročný audiofil, pak jednoznačně doporučujeme pořizovat kabely a instalační materiál samostatně a vybrat si vždy ty nejkvalitnější komponenty v poměru cena/výkon, který očekáváte a potřebujete.
Shrnutí: Jak správně vybrat kabelovou sadu?
- Neposuzujte kabel podle výkonu zesilovače, ale podle skutečného proudu, délky a typu vodiče.
- Pokud to rozpočet dovolí, upřednostňujte OFC měď - zejména pro výkonnější a zvukově pokročilé systémy.
- Ověřte délku a obsah sady - pozor na nedostatečné délky nebo chybějící pojistky.
- RCA kabely vybírejte podle kvality stínění a pečlivě je instalujte.
- Kvalitní kabelová sada = lepší zvuk + vyšší bezpečnost.
