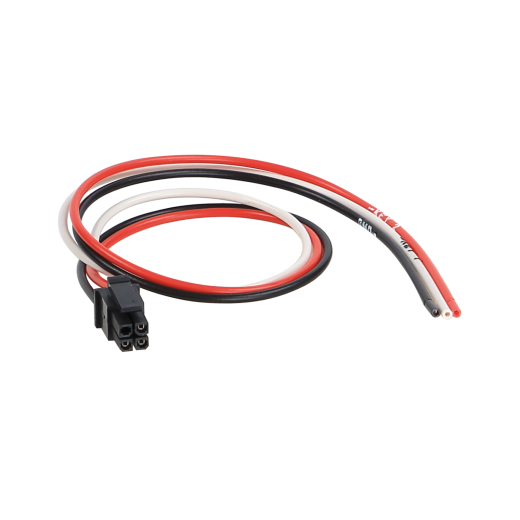

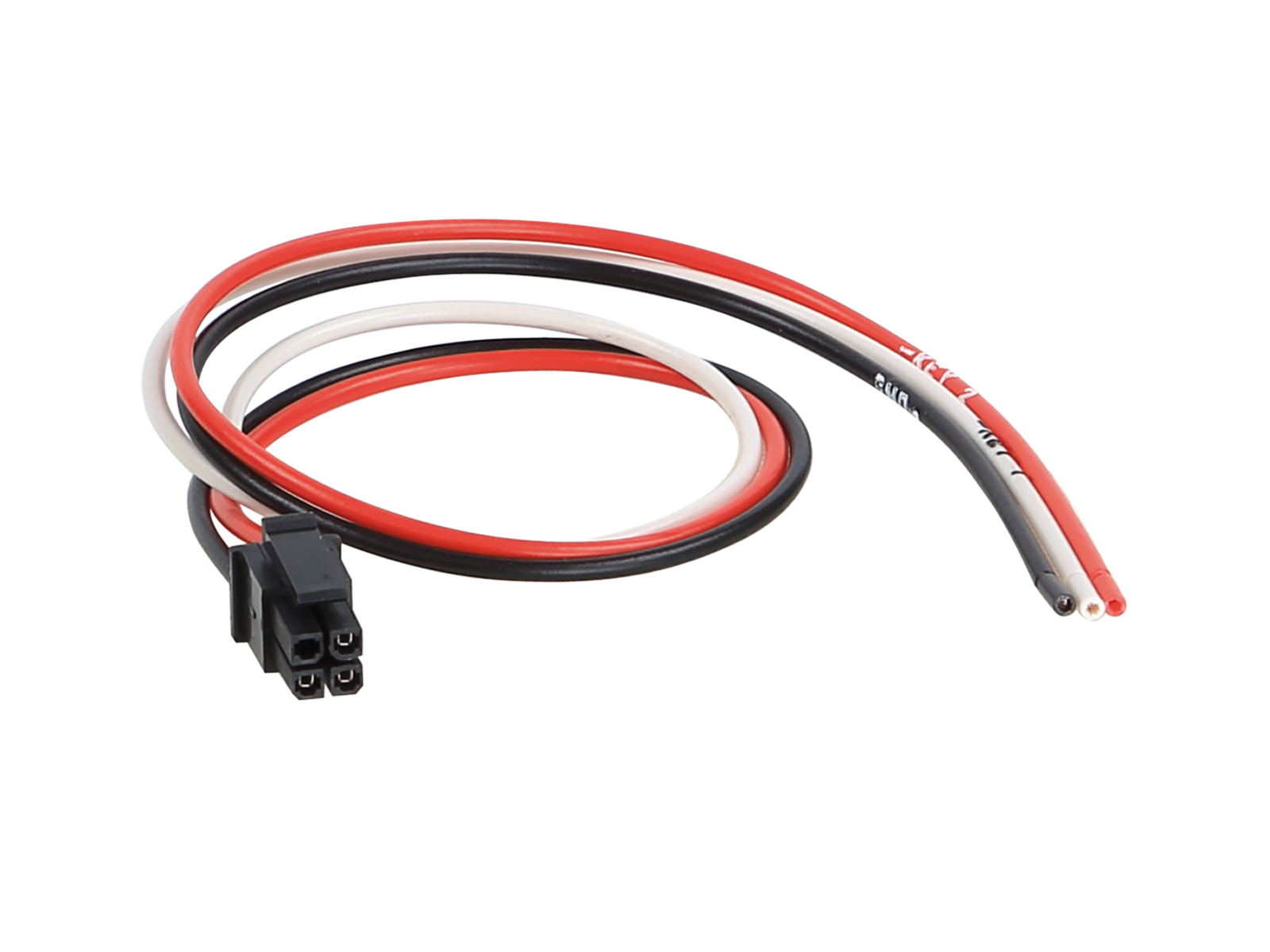

Propojovací kabel 42ARC000

Propojovací kabel k adaptéru na volant 42ARC000

• Propojovací (patch) kabel pro připojení aftermarketových autorádií k adaptéru ovládání na volantu (LFB/SWC).
• Různí výrobci rádií používají odlišné typy ovládacích vstupů: jednokabelové, dvou- a vícekabelové (Key1/Key2/GND) nebo vstup přes 3,5mm jack – přesná varianta je vždy uvedena v BDA (manuálu) konkrétního autorádia.
• Všechny potřebné přípojné vodiče je nutné zapojit před připojením rozhraní k vozidlu.
• U některých rádií je nutné v menu jednotky dodatečně „naučit“ (přemapovat) funkce tlačítek na volantu dle pokynů v BDA výrobce rádia.
• Před finální montáží vždy otestujte správnou funkci.

Upozornění

• Připojení: 4pin Molex → výstupy Key1 / Key2 / GND (zem).
• Propojovací kabel LFB pro rozhraní 42cx401 (kompatibilní se sadami 42a-xxxx-xxx).
• Nastavení DIP přepínačů: dle tabulky níže (režim ON/OFF).
• Atoto aftermarketové jednotky nejsou podporovány.
• Nutno objednat spolu s příslušným adaptérem na volant.
• Jak fungují adaptéry na volant a jejich propojovací kabely najdete pod tímto odkazem.

Určeno pro hlavní jednotky:

• China HU - připojení Key1 / Key2 / (GND).
• Blaupunkt 2010 -> - připojení Key1 / Key2 / (GND).
• ESX - připojení Key1 / Key2.
• Kenwood 2020 -> - připojení Key1 / Key2 / GND.
• Snooper - připojení Key1 / Key2.

Nastavení DIP přepínačů pro 42cx401:

• Blaupunkt 2010 -> - OFF / ON / OFF (alternativa: OFF / ON / ON).
• China HU - OFF / ON / OFF.
• ESX - OFF / ON / OFF.
• Kenwood 2020 -> - OFF / ON / OFF (alternativa: OFF / ON / ON).
• Snooper - OFF / ON / OFF.
