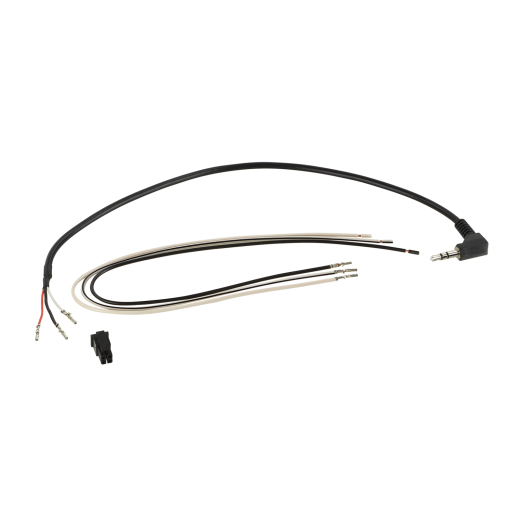

Propojovací kabel k adaptéru na volant 42ARC100

Propojovací (patch) kabel pro připojení aftermarketových autorádií k adaptéru ovládání na volantu (LFB/SWC).
Různí výrobci rádií používají odlišné typy ovládacích vstupů: jednokabelové, dvou- a vícekabelové (Key1/Key2/GND) nebo vstup přes 3,5mm jack – přesná varianta je vždy uvedena v BDA (manuálu) konkrétního autorádia.
Všechny potřebné přípojné vodiče je nutné zapojit před připojením rozhraní k vozidlu.
U některých rádií je nutné v menu jednotky dodatečně „naučit“ (přemapovat) funkce tlačítek na volantu dle pokynů v BDA výrobce rádia.
Před finální montáží vždy otestujte správnou funkci.

Upozornění

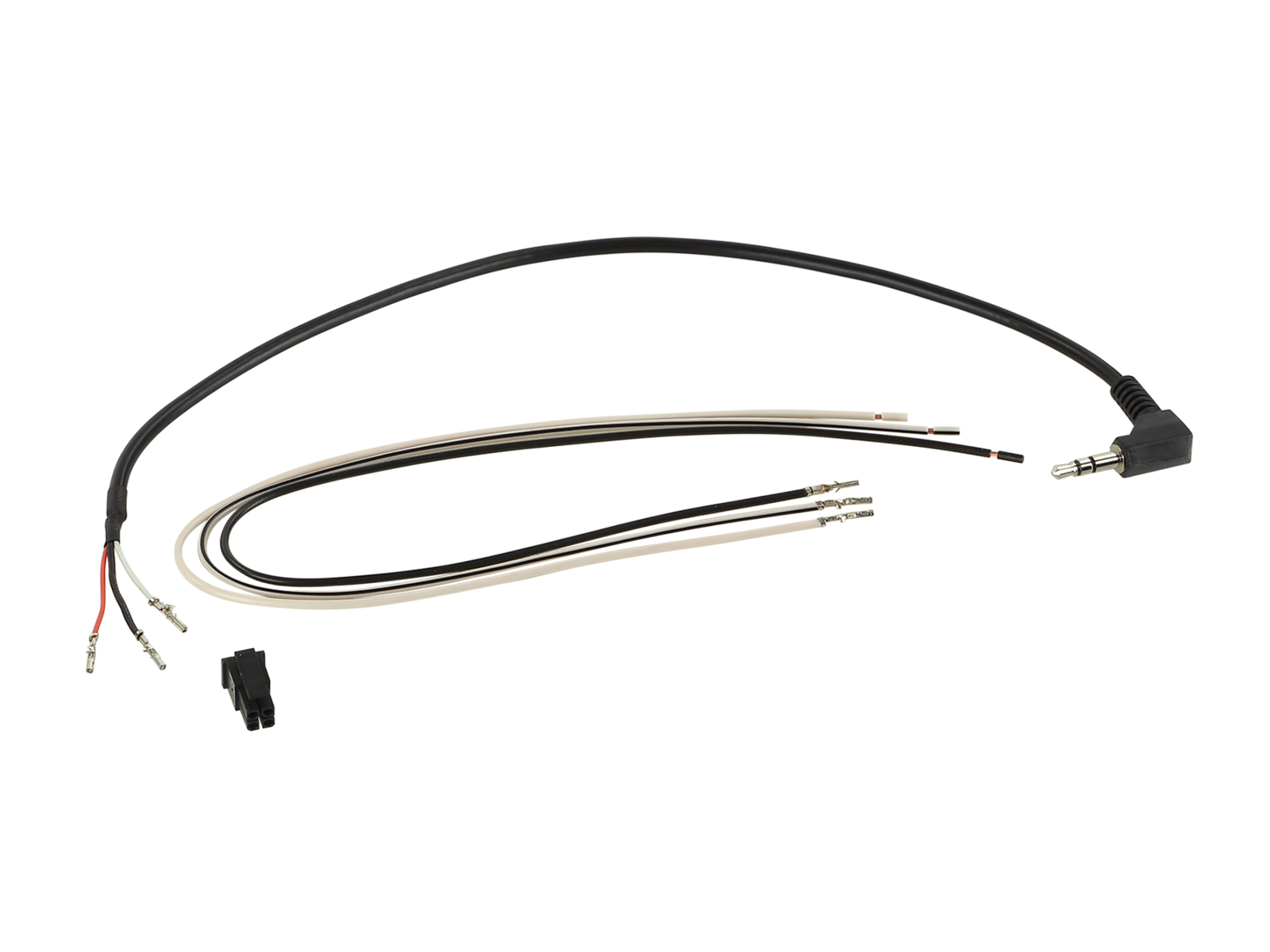

Připojení: 4pin Molex → 3,5mm jack / multikabel.
Propojovací kabel LFB pro rozhraní 42cx401 (kompatibilní se sadami 42a-xxxx-xxx).
Nastavení DIP přepínačů: dle tabulky níže (režim ON/OFF).
Atoto aftermarketové jednotky nejsou podporovány.
Nutno objednat spolu s příslušným adaptérem na volant.
Jak fungují adaptéry na volant a jejich propojovací kabely najdete pod tímto odkazem.

Určeno pro hlavní jednotky:

Alpine - připojení 3,5mm jack.
Blaupunkt 2010 -> - připojení 3,5mm jack (Sony/Pioneer) nebo Key1 / Key2 / (GND) pro China HU.
China HU - připojení Key1 / Key2 / (GND).
Clarion - připojení 3,5mm jack.
Digital Dynamics - jednokabelové připojení.
ESX - připojení Key1 / Key2 (China HU).
JVC - připojení 3,5mm jack nebo jednokabelové připojení (Kenwood).
Kenwood - jednokabelové připojení nebo 3,5mm jack (2017 ->) nebo Key1 / Key2 / GND (2020 ->).
Pioneer - připojení 3,5mm jack.
Snooper - připojení Key1 / Key2 (China HU).
Sony - připojení 3,5mm jack.
XZent - jednokabelové připojení.
Zenec - jednokabelové připojení.

Nastavení DIP přepínačů pro 42cx401:

Alpine - OFF / OFF / OFF.
Blaupunkt 2010 -> - OFF / ON / OFF (alternativa: OFF / ON / ON).
China HU - OFF / ON / OFF.
Clarion - ON / ON / OFF.
Digital Dynamics - OFF / OFF / ON.
ESX - OFF / ON / OFF.
JVC - ON / OFF / ON (alternativa: ON / ON / ON) - jednokabelové i 3,5mm jack připojení.
Kenwood - ON / ON / ON (jednokabelové připojení).
Kenwood 2017 -> - OFF / ON / OFF (alternativa: OFF / ON / ON) - 3,5mm jack.
Kenwood 2020 -> - OFF / ON / OFF (alternativa: OFF / ON / ON) - Key1 / Key2 / GND.
Pioneer - OFF / ON / ON.
Snooper - OFF / ON / OFF.
Sony - OFF / ON / ON.
XZent - OFF / OFF / ON.
Zenec - OFF / OFF / ON.
