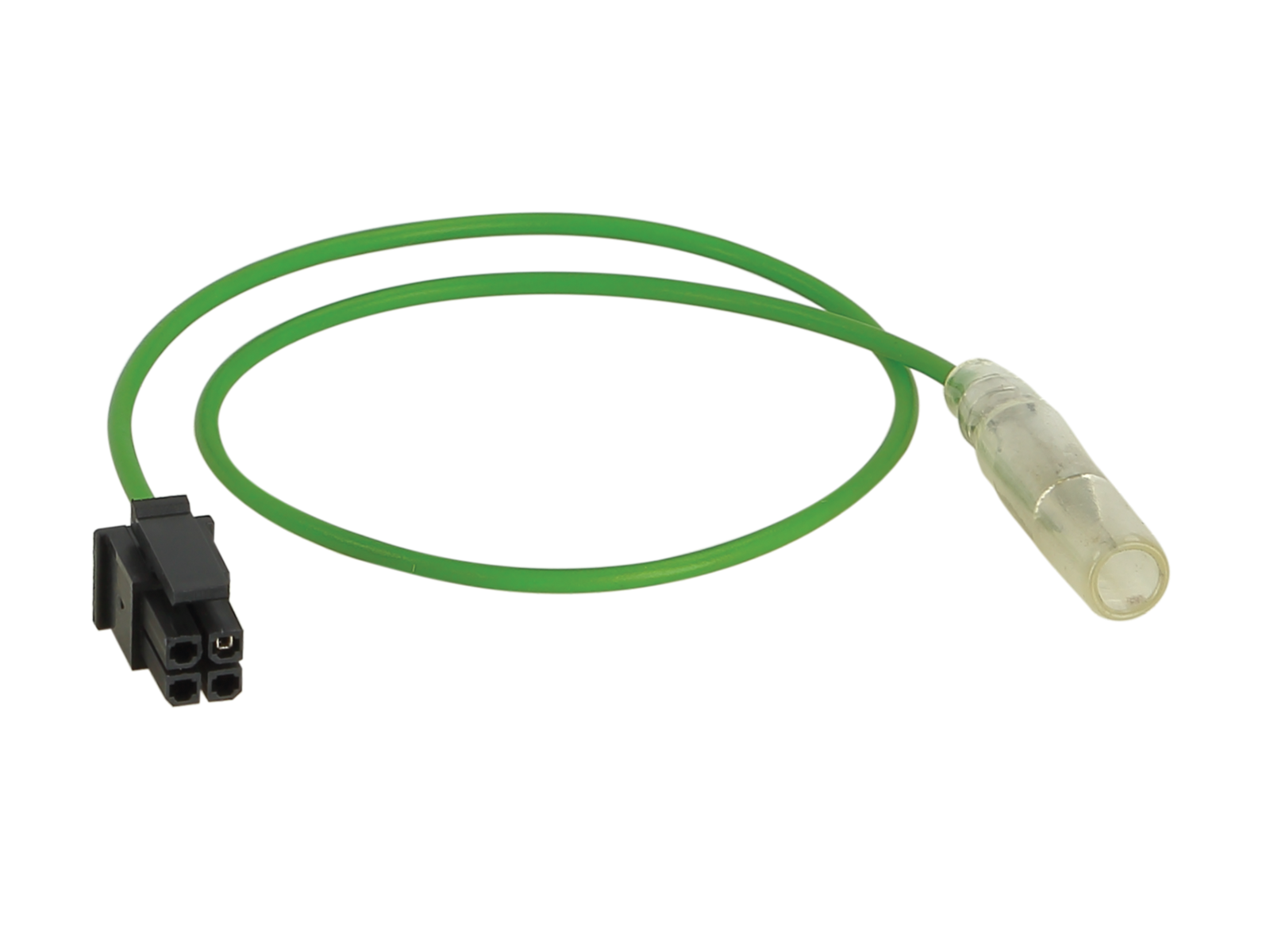

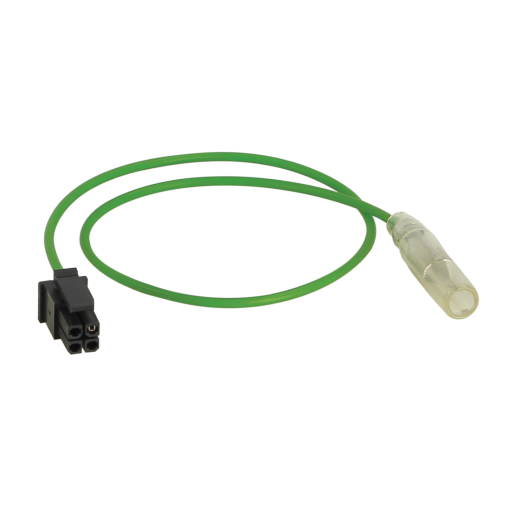

Propojovací kabel 42ARC105

Propojovací kabel k adaptéru na volant 42ARC105

• Propojovací (patch) kabel pro připojení aftermarketových autorádií JVC a Kenwood k adaptéru ovládání na volantu (LFB/SWC).
• Různí výrobci rádií používají odlišné typy ovládacích vstupů: jednokabelové, dvou- a vícekabelové (Key1/Key2/GND) nebo vstup přes 3,5 mm jack – přesná varianta je vždy uvedena v BDA (manuálu) konkrétního autorádia.
• Všechny potřebné přípojné vodiče je nutné zapojit před připojením rozhraní k vozidlu.
• U některých rádií je nutné v menu jednotky dodatečně „naučit“ (přemapovat) funkce tlačítek na volantu dle pokynů v BDA výrobce rádia.
• Před finální montáží vždy otestujte správnou funkci.

Upozornění

• Připojení: 4pin Molex → jednokabelové připojení.
• Propojovací kabel LFB pro rozhraní 42cx401 (kompatibilní se sadami 42a-xxxx-xxx).
• Nastavení DIP přepínačů: dle tabulky níže (režim ON/OFF).
• Atoto aftermarketové jednotky nejsou podporovány.
• Nutno objednat spolu s příslušným adaptérem na volant.
• Jak fungují adaptéry na volant a jejich propojovací kabely najdete pod tímto odkazem.

Určeno pro hlavní jednotky:

• JVC - připojení jednokabelové.
• Kenwood - připojení jednokabelové.

Nastavení DIP přepínačů pro 42cx401:

• JVC - ON / OFF / ON (alternativa: ON / ON / ON).
• Kenwood - ON / ON / ON (alternativa: ON / OFF / ON).
