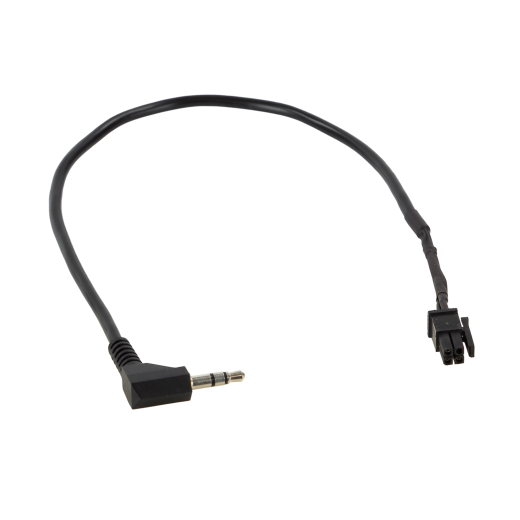

Propojovací kabel 42ARC1072

Propojovací kabel k adaptéru na volant 42ARC1072

• Propojovací (patch) kabel pro připojení aftermarketových autorádií Pioneer AVH, DMH a SPH (modelové roky 2021 ->) k adaptéru ovládání na volantu (LFB/SWC).
• Různí výrobci rádií používají odlišné typy ovládacích vstupů: jednokabelové, dvou- a vícekabelové (Key1/Key2/GND) nebo vstup přes 3,5 mm jack – přesná varianta je vždy uvedena v BDA (manuálu) konkrétního autorádia.
• Všechny potřebné přípojné vodiče je nutné zapojit před připojením rozhraní k vozidlu.
• U některých rádií je nutné v menu jednotky dodatečně „naučit“ (přemapovat) funkce tlačítek na volantu dle pokynů v BDA výrobce rádia.
• Před finální montáží vždy otestujte správnou funkci.

Upozornění

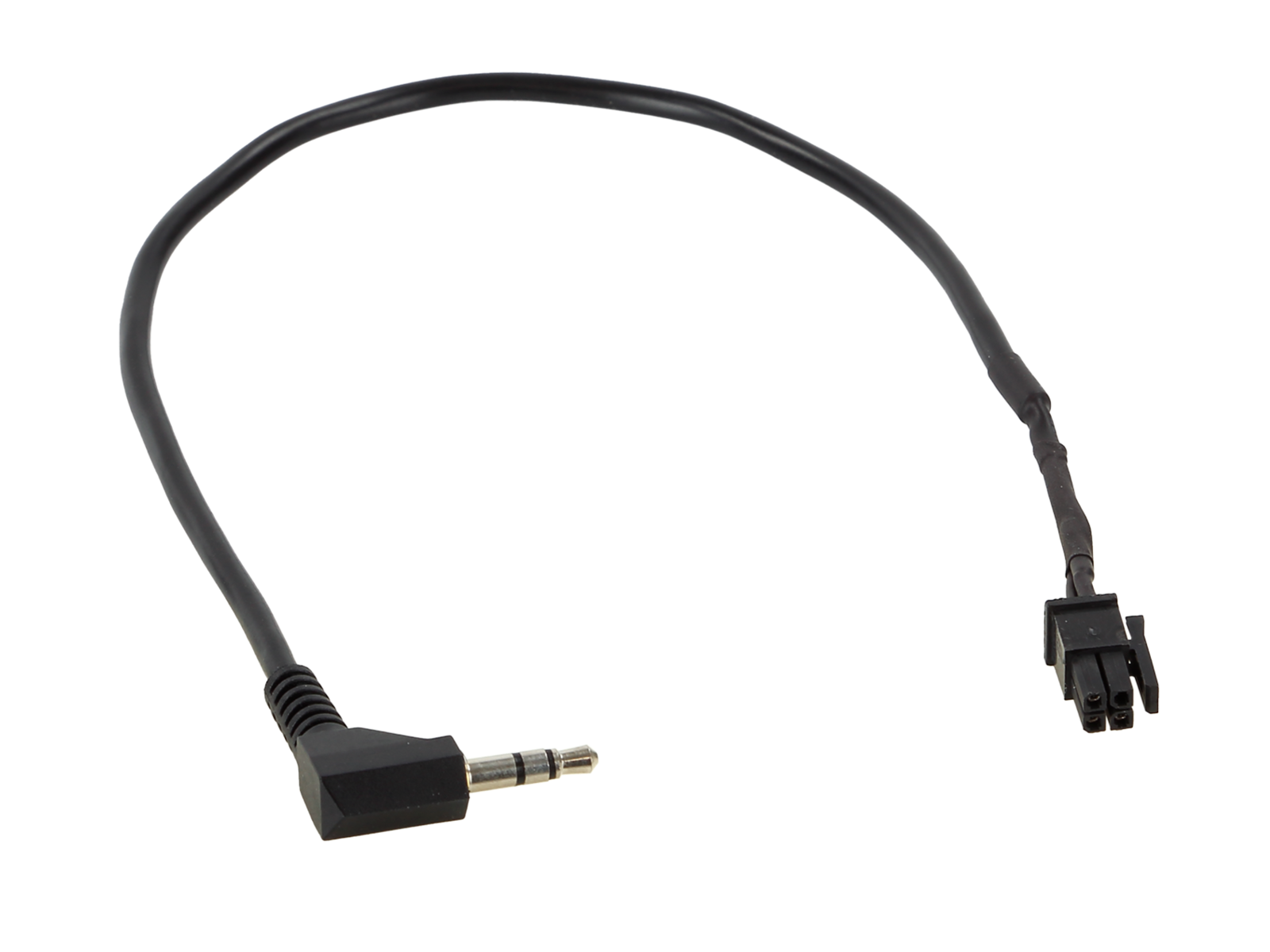

• Připojení: Molex Micro Fit 4pin (f) → 3,5 mm jack.
• Propojovací kabel LFB pro rozhraní 42cx401 (kompatibilní se sadami 42a-xxxx-xxx).
• Klinke ring červený vodič → BAT43 Schottky dioda / dioda 0,2 A s katodou / blokovacím kroužkem k Micro Fit konektoru.
• Nastavení DIP přepínačů: dle tabulky níže (režim OFF/ON/ON).
• Atoto aftermarketové jednotky nejsou podporovány.
• Nutno objednat spolu s příslušným adaptérem na volant.
• Jak fungují adaptéry na volant a jejich propojovací kabely najdete pod tímto odkazem.

Určeno pro hlavní jednotky:

• Pioneer 3,5 mm jack - všechny modely s plochou leskle kovovou zadní stranou (2021 ->).

Kompatibilní zařízení Pioneer:

• AVH – AVH-A240BT, AVH-A240DAB.
• DMH – DMH-A240BT, DMH-A241BT, DMH-A340DAB, DMH-A245BT.
• SPH – SPH-DA160DAB, SPH-DA360DAB.

Nastavení DIP přepínačů pro 42cx401:

• Pioneer - OFF / ON / ON.
