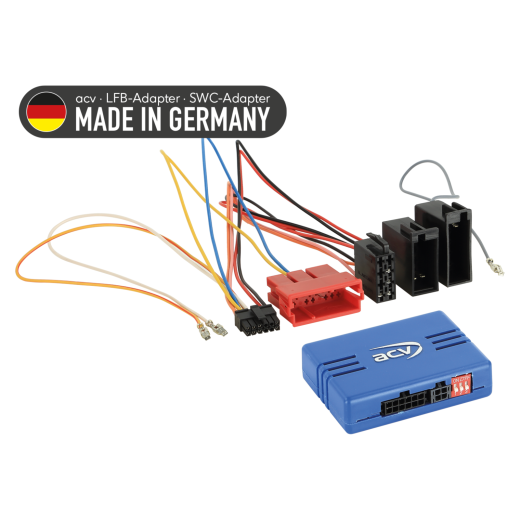

Adaptér ovládání tlačítek na volantu pro Audi ACV SWC 42A-1324-003-0

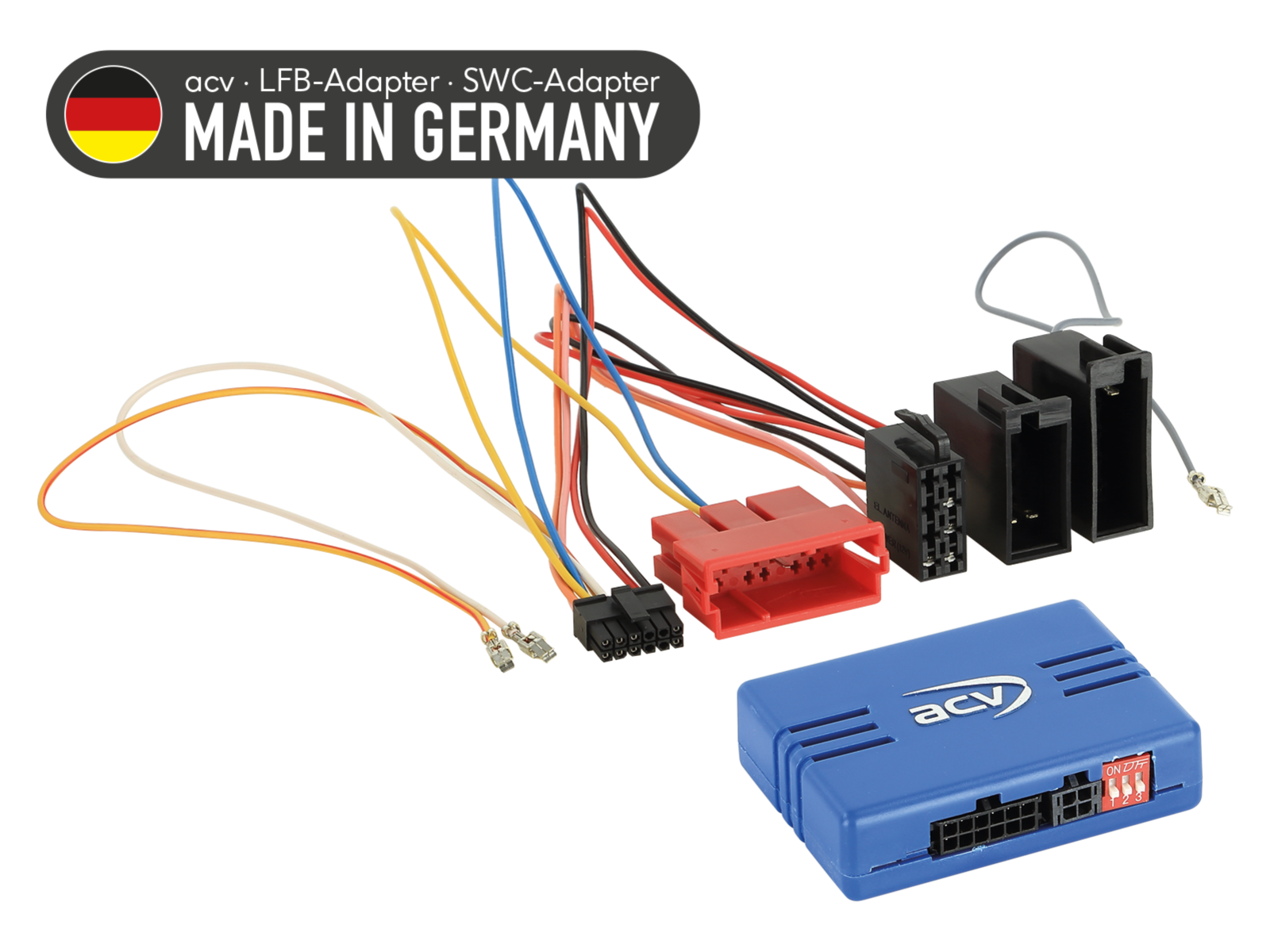

Adaptér ovládání tlačítek na volantu pro Audi ACV SWC 42A-1324-003-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Audi A2 [8Z] (11/1999 -> 07/2005) - vozidla bez OEM audiosystému, v případě OEM audiosystému nutný aktivní adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 nebo 13-1335-04, případně 2/4kanál Mini ISO>ISO položka: 13-1338-02 nebo Mini ISO>Cinch položka: 13-1445-01.
• Audi A3 [8L] (08/2000 -> 06/2003) - vozidla bez OEM audiosystému, v případě OEM audiosystému nutný aktivní adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 nebo 13-1335-04, případně 2/4kanál Mini ISO>ISO položka: 13-1338-02 nebo Mini ISO>Cinch položka: 13-1445-01.
• Audi A3 [8P] (07/2003 -> 05/2005) - vozidla bez OEM audiosystému, v případě OEM audiosystému nutný aktivní adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 nebo 13-1335-04, případně 2/4kanál Mini ISO>ISO položka: 13-1338-02 nebo Mini ISO>Cinch položka: 13-1445-01.
• Audi A4 [B6/B7] (11/2000 -> 02/2009) - vozidla bez OEM audiosystému, v případě OEM audiosystému nutný aktivní adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 nebo 13-1335-04, případně 2/4kanál Mini ISO>ISO položka: 13-1338-02 nebo Mini ISO>Cinch položka: 13-1445-01.
• Audi A6 [4B/C5] (05/2001 -> 03/2006) - vozidla bez OEM audiosystému, v případě OEM audiosystému nutný aktivní adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 nebo 13-1335-04, případně 2/4kanál Mini ISO>ISO položka: 13-1338-02 nebo Mini ISO>Cinch položka: 13-1445-01.
• Audi TT [8N] (09/1998 -> 07/2006) - vozidla bez OEM audiosystému, v případě OEM audiosystému nutný aktivní adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 nebo 13-1335-04, případně 2/4kanál Mini ISO>ISO položka: 13-1338-02 nebo Mini ISO>Cinch položka: 13-1445-01.

CAN Bus informace

Konektory a napájení:

• Konektor: ISO / Mini ISO Audi (položka: 42cx23).

Nastavení:

• Zkontrolujte DIP přepínače na aftermarket hlavní jednotce (HU).
• Vozidla s 1-DIN OEM hlavní jednotkou.
• Vozidla bez OEM audiosystému.

Vozidla s OEM audiosystémem – doporučené adaptéry:

• Aktivní adaptér Audi 4kanál Mini ISO>ISO položka: 13-1335-02 nebo 13-1335-04.
• Aktivní adaptér Audi 2/4kanál Mini ISO>ISO položka: 13-1338-02.
• Aktivní adaptér Audi 2/4kanál Mini ISO>Cinch položka: 13-1445-01.

Dostupné signály z rozhraní:

• Růžový: +12 V zapalování svorka 15 (max. 1,5 A).
• Oranžový: +12 V osvětlení svorka 58 (max. 0,1 A).
• Bílý: +12 V couvací signál (max. 1,5 A).
• Žlutý/zelený, žlutý/červený: rychlostní impuls.

Důležité doplňující informace

• Určeno pro aftermarket autorádia Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec a další (multilead řešení).
• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Demontáž originálního rádia (OEM HU) provádějte bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface) na správné zapojení – bez napětí.

Připojení a pořadí zapojení:

1. Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k HU.
3. Připojte kabel k HU dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu a v BDA.
7. Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Vraťte do vozu originální OEM HU.
• Spusťte originální jednotku.
• Vyvolejte klid (usnutí) CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po uklidnění CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
