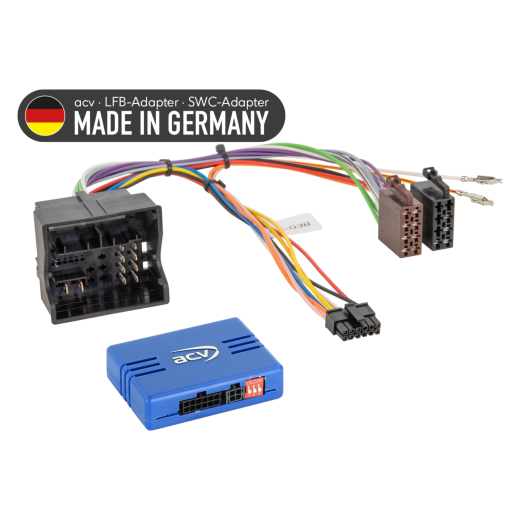

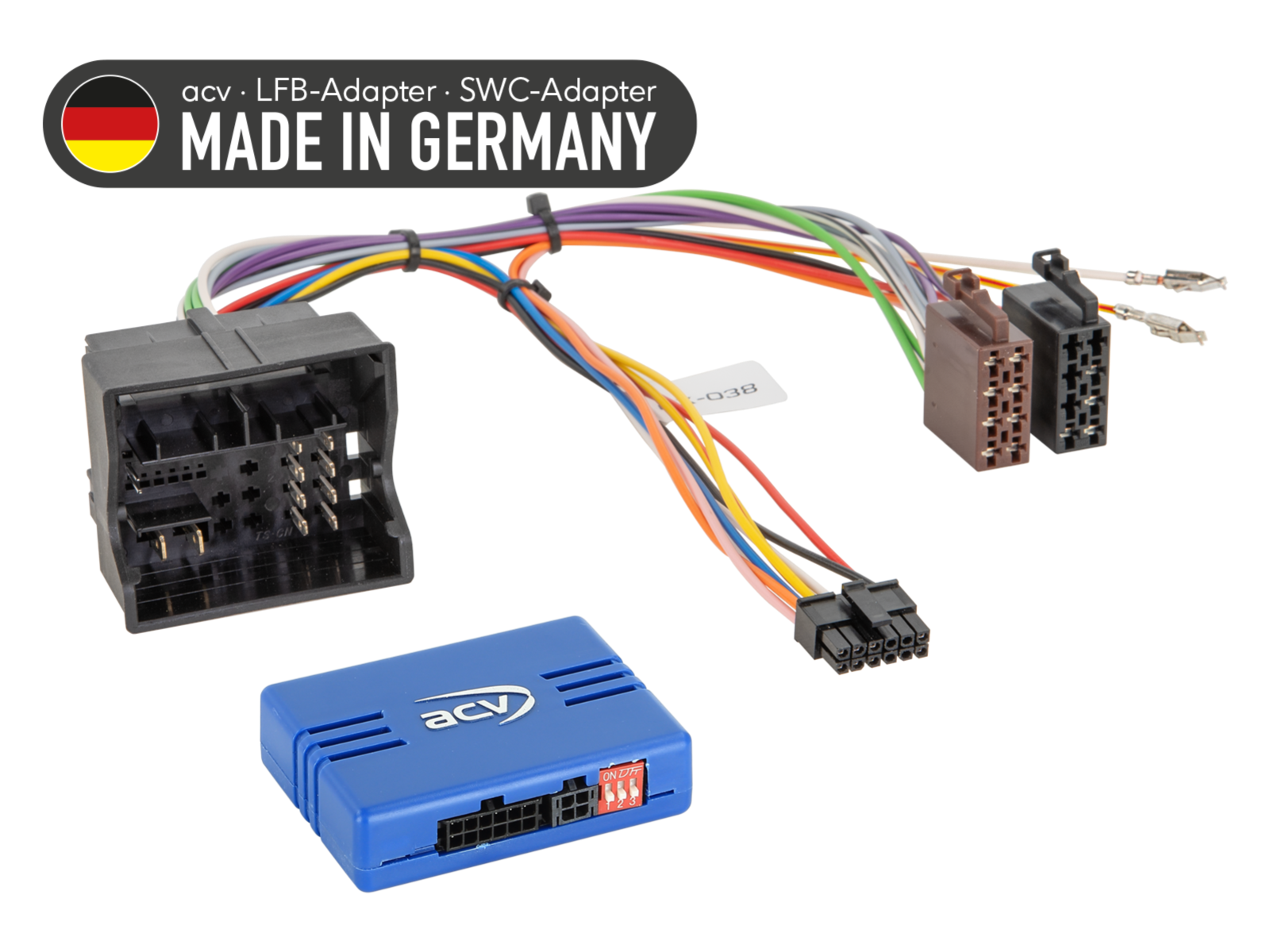

Adaptér ovládání tlačítek na volantu pro Audi / MAN / Seat / Škoda / VW ACV SWC 42A-1328-000-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Audi A1 [8X] (07/2010 -> 11/2014) - vozidla s Concert OEM jednotkou s jedním SD slotem a barevným monitorem v přístrojové desce nastavení vozidla nejsou podporována; vozidla s Chorus OEM jednotkou s monochromatickým displejem použijte adaptér 42cx25.
Audi A1 [8X] (11/2014 -> 04/2018) - vozidla s Concert OEM jednotkou s jedním SD slotem a barevným monitorem v přístrojové desce nastavení vozidla nejsou podporována; vozidla s Chorus OEM jednotkou s monochromatickým displejem použijte adaptér 42cx25.
Audi A3 [8V] (02/2013 -> 05/2016) - původní OEM autorádio.
Audi A3 [8V] (07/2016 -> 03/2020) - původní OEM autorádio.
Audi Q3 [8U] (10/2011 -> 11/2014) - vozidla s Concert OEM jednotkou s jedním SD slotem a barevným monitorem v přístrojové desce nastavení vozidla nejsou podporována; vozidla s Chorus OEM jednotkou s monochromatickým displejem použijte adaptér 42cx25.
Audi Q3 [8U] (02/2015 -> 08/2018) - vozidla s Concert OEM jednotkou s jedním SD slotem a barevným monitorem v přístrojové desce nastavení vozidla nejsou podporována; vozidla s Chorus OEM jednotkou s monochromatickým displejem použijte adaptér 42cx25.

MAN TGE (04/2017 -> 2024) - původní OEM autorádio.

Seat Alhambra [7N] (06/2015 -> 01/2022) - původní OEM autorádio.
Seat Arona [KJ] (11/2017 -> 06/2021) - původní OEM autorádio.
Seat Ateca [5FP] (08/2016 -> 08/2020) - původní OEM autorádio.
Seat Ateca [5FP] (08/2020 -> 2024) - původní OEM autorádio.
Seat Ibiza [6P] (07/2015 -> 04/2017) - původní OEM autorádio.
Seat Ibiza [KJ] (07/2017 -> 03/2021) - původní OEM autorádio.
Seat Mii [AA] (05/2015 -> 04/2018) - přístrojový monitor v palubní desce není podporován.
Seat Mii [AA] (01/2020 -> 02/2021) - přístrojový monitor v palubní desce není podporován.
Seat Leon [5F] (11/2012 -> 12/2016) - původní OEM autorádio.
Seat Leon [5F] (11/2016 -> 01/2020) - původní OEM autorádio.
Seat Toledo [NH] (03/2013 -> 08/2018) - původní OEM autorádio.

Škoda Citigo [AA] (05/2017 -> 06/2019) - vozidla s OEM jednotkou LG Anatel L169SK2.
Škoda Citigo iV [AA] (01/2020 -> 08/2021) - vozidla s OEM jednotkou LG Anatel L169SK2.
Škoda Fabia III [5J] (11/2014 -> 08/2018) - původní OEM autorádio.
Škoda Fabia III [5J] (08/2018 -> 05/2021) - původní OEM autorádio.
Škoda Karoq [NU] (11/2017 -> 11/2021) - původní OEM autorádio.
Škoda Kodiaq [NS] (03/2017 -> 06/2021) - původní OEM autorádio.
Škoda Octavia III [5E] (02/2013 -> 12/2016) - původní OEM autorádio.
Škoda Octavia III [5E] (01/2017 -> 01/2020) - původní OEM autorádio.
Škoda Rapid [NH] (04/2015 -> 05/2017) - původní OEM autorádio.
Škoda Rapid [NH] (05/2017 -> 02/2019) - původní OEM autorádio.
Škoda Superb [3V] (06/2015 -> 06/2019) - původní OEM autorádio.
Škoda Yeti [5L] (10/2013 -> 07/2017) - původní OEM autorádio.

VW Amarok [2H] (09/2016 -> 07/2020) - původní OEM autorádio.
VW Arteon [3H] (11/2017 -> 06/2020) - původní OEM autorádio.
VW Beetle [16] (06/2016 -> 03/2018) - původní OEM autorádio.
VW Caddy IV [DU] (06/2015 -> 09/2020) - původní OEM autorádio.
VW Crafter II [SY/SZ] (03/2017 -> 2024) - couvací signál je dostupný pouze při běžícím motoru.
VW Golf VII [AU] (11/2012 -> 12/2016) - původní OEM autorádio.
VW Golf VII [AU] (03/2017 -> 05/2020) - původní OEM autorádio.
VW Grand California [SY/SZ] (03/2019 -> 2024) - couvací signál je dostupný pouze při běžícím motoru.
VW Passat B8 (10/2014 -> 05/2019) - původní OEM autorádio.
VW Polo V [6R] (04/2014 -> 07/2017) - původní OEM autorádio.
VW Polo VI [AW] (11/2017 -> 05/2021) - původní OEM autorádio.
VW Scirocco [13] (08/2014 -> 10/2017) - původní OEM autorádio.
VW Sharan II [7N] (07/2015 -> 10/2021) - původní OEM autorádio.
VW T6 [7HC] (07/2015 -> 08/2019) - vozidla bez jednotky Composition Audio MIB Entry s předním AUX/SD/USB.
VW T6.1 [7HC] (11/2019 -> 04/2024) - původní OEM autorádio.
VW T-Roc [A1] (11/2017 -> 10/2021) - původní OEM autorádio.
VW Taigo [CS] (10/2021 -> 2023) - původní OEM autorádio.
VW Tiguan II [5N] (05/2016 -> 05/2021) - původní OEM autorádio.
VW Touran [5T] (09/2015 -> 04/2024) - původní OEM autorádio.
VW UP! [AA] (07/2016 -> 12/2022) - vozidla bez OEM audiosystému; přístrojový monitor v palubní desce není podporován.
VW e-UP! [AA] (08/2016 -> 08/2023) - vozidla bez OEM audiosystému; přístrojový monitor v palubní desce není podporován.

CAN Bus informace

Konektory a napájení:

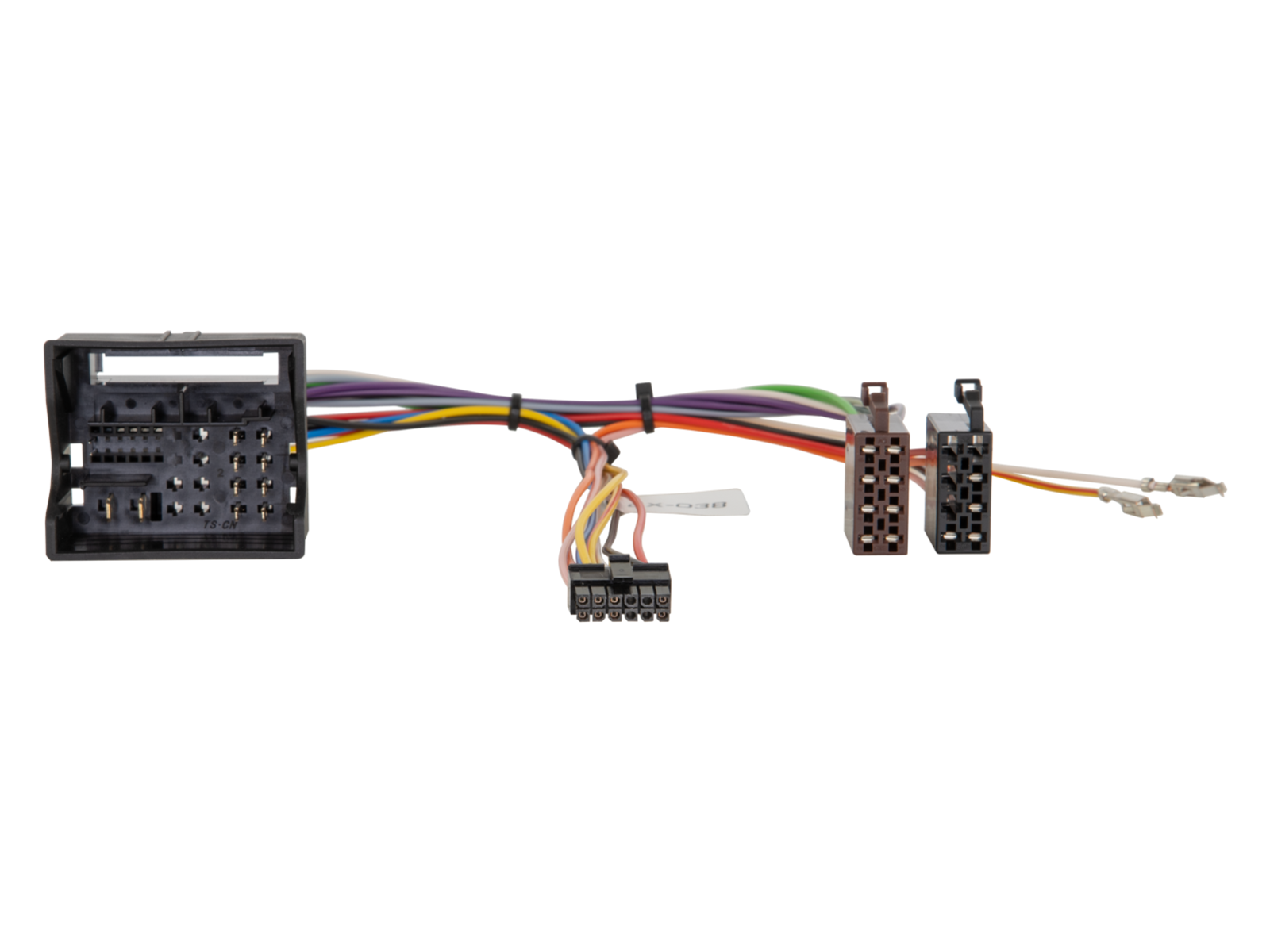

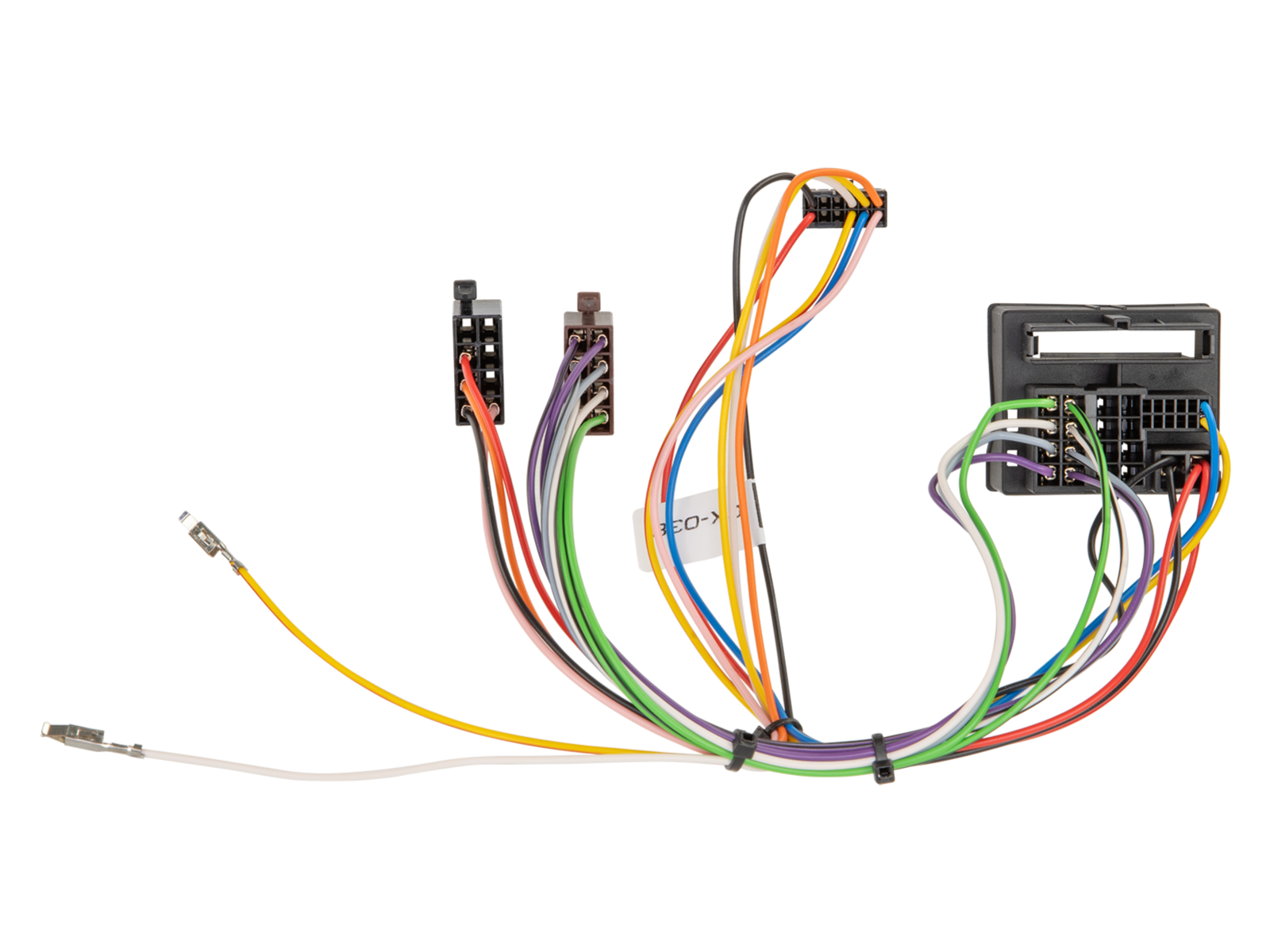

Konektor: 52pinový VAG Quadlock (položka: 42cx38).

Nastavení a omezení:

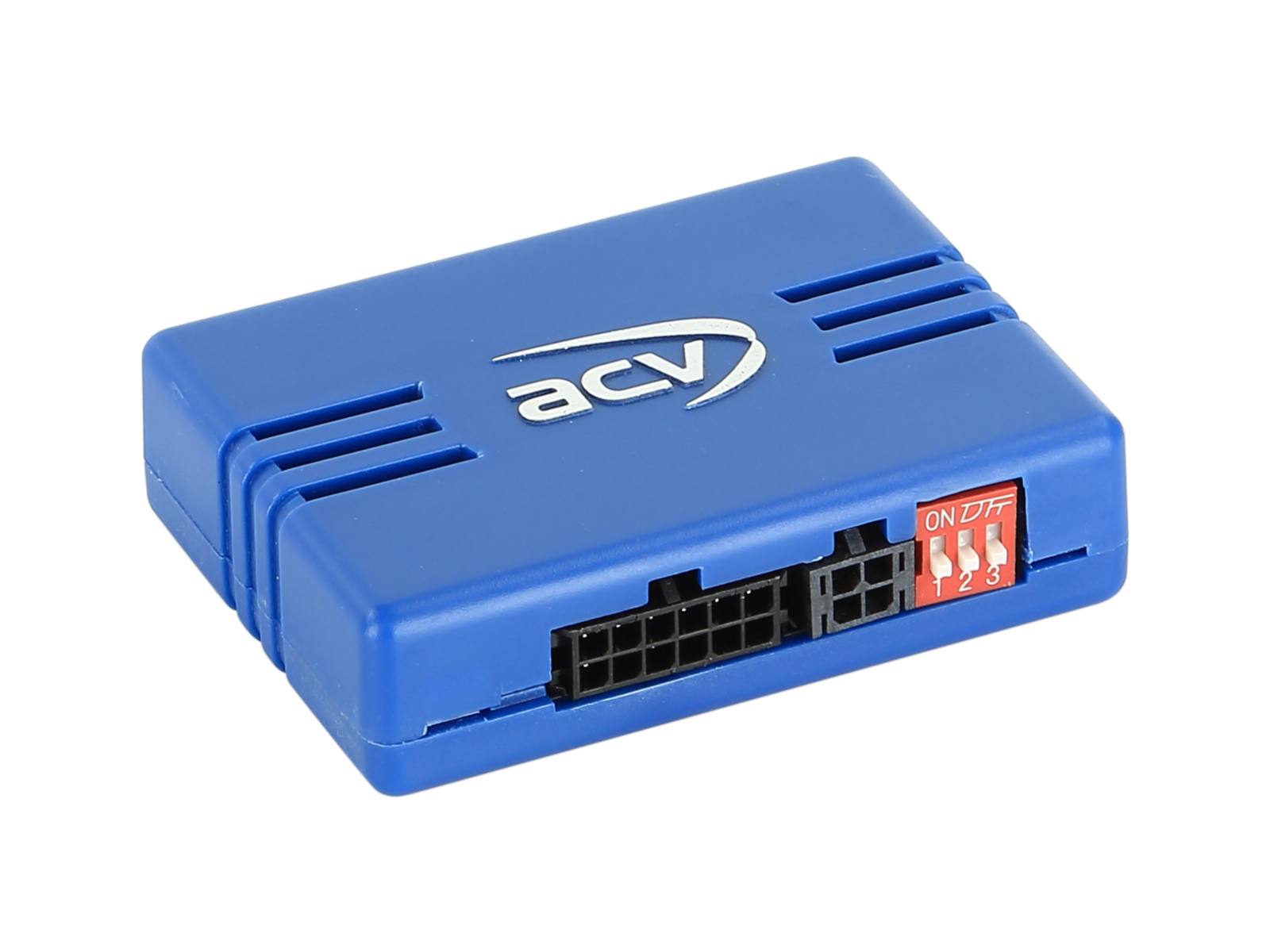

Zkontrolujte DIP přepínače na aftermarket hlavní jednotce (HU).
Podpora pro platformu MIB-PQ (MAN / Seat / Škoda / VW).
Nastavení vozidla nejsou podporována.
E-Call není podporován.
Seat Mii, Škoda Citigo, VW UP!: přístrojový monitor v palubní desce není podporován.

Doplňky pro specifické výbavy:

Vozidla s E-Call: modul pro zachování E-Call (MAN/Seat/Škoda/VW) 52pin Quadlock (položka: 1424-28).
Vozidla se zadní OEM kamerou: adaptér zadní kamery pro různé vozy VW s MIB-PQ (položka: 771324-1037).

Diagnostická LED indikace:

Modré blikání: probíhá vyhledávání CAN Bus.
Modré svícení: CAN Bus aktivní.
Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

Určeno pro aftermarket autorádia Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec a další (multilead řešení).
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Demontáž originálního rádia (OEM HU) provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní (interface) na správné zapojení – bez napětí.

Připojení a pořadí zapojení:

Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu a v BDA.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Vraťte do vozu originální OEM HU.
Spusťte originální jednotku.
Vyvolejte klid (usnutí) CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po uklidnění CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
