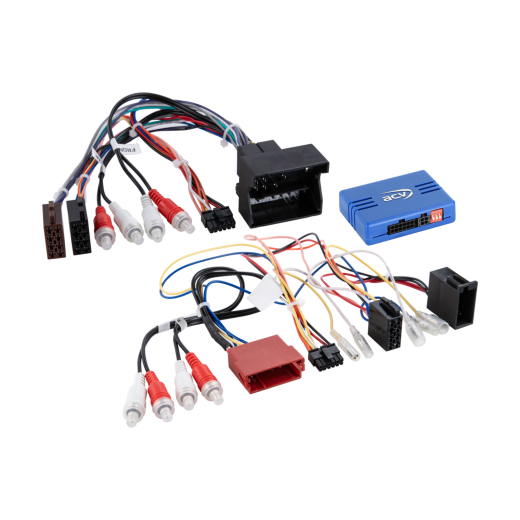

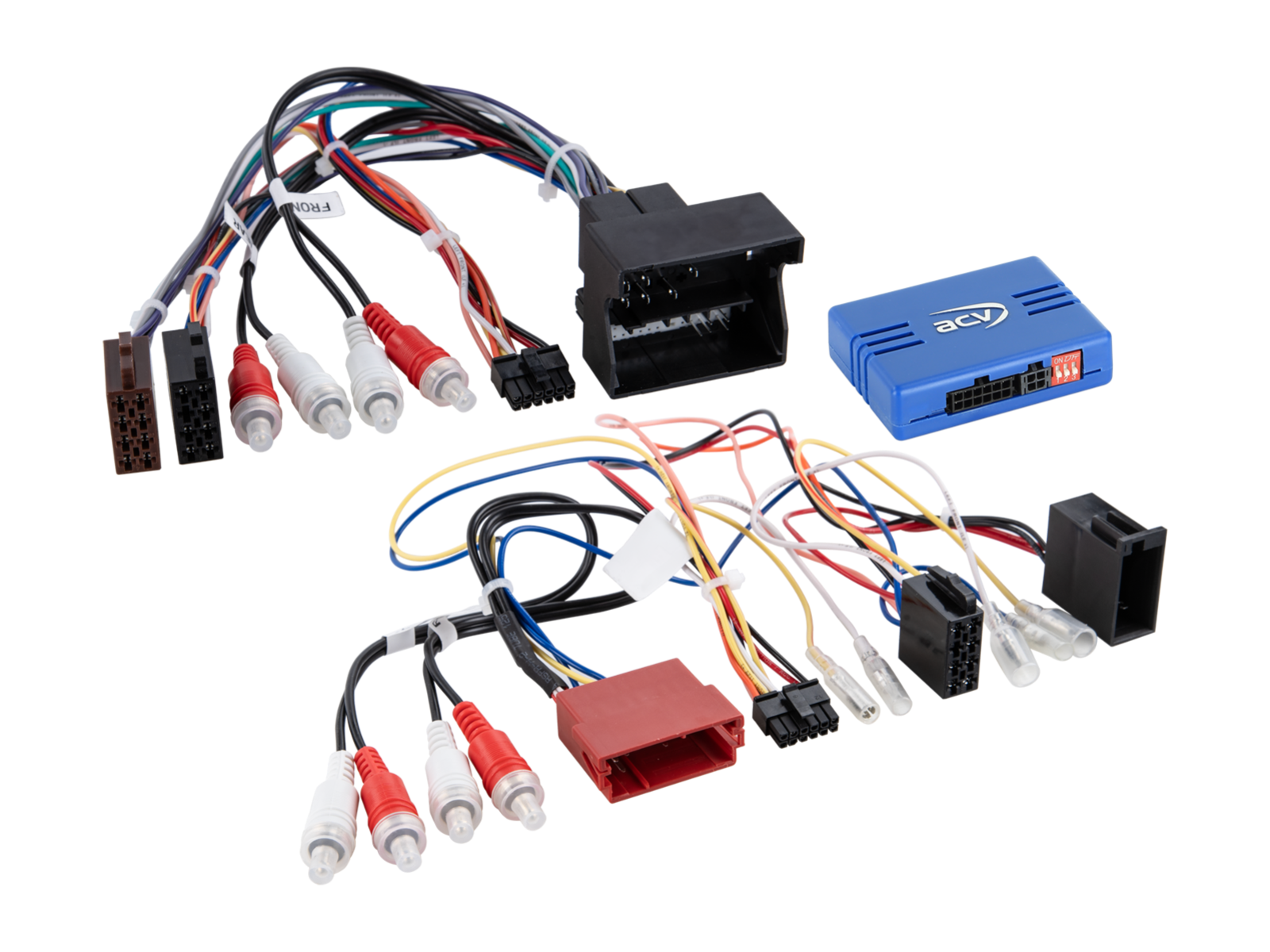

Adaptér ovládání tlačítek na volantu pro Audi / Seat ACV SWC 42A-1321-00C-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Audi A1 (8X) 07/2010 -> 04/2018 - původní autorádio Chorus OEM s monochromatickým displejem.
Audi A2 (8Z) 11/1999 -> 07/2005 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A3 (8L) 08/2000 -> 06/2003 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A3 (8P) 05/2003 -> 04/2005 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A3 (8P) 10/2004 -> 04/2013 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A4 (B6) 11/2000 -> 10/2005 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A4 (B7) 11/2004 -> 02/2009 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A6 (C5/B4) 05/2001 -> 03/2006 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi Q3 (8U) 10/2011 -> 11/2014 - původní autorádio Chorus OEM s monochromatickým displejem.
Audi Q3 (8U) 02/2015 -> 06/2018 - původní autorádio Chorus OEM s monochromatickým displejem.
Audi R8 (42) 04/2007 -> 05/2015 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi TT (8N) 09/1998 -> 07/2006 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi TT (8J) 09/2006 -> 04/2010 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi TT (8J) 08/2010 -> 04/2014 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Seat Exeo (3R) 03/2009 -> 05/2013 - původní autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.

CAN Bus informace

Konektory a napájení:

Konektor ISO / Mini ISO Audi (položka: 42cx23-rca).
Konektor 40 Pin Quadlock Audi (položka: 42cx25-rca).
Napojení OEM zesilovače 2kanál / 4kanál přes CINCH (m) front/rear.
Modrý vodič: +12 V REMOTE pro zapnutí zesilovače.

Nastavení:

Zkontrolujte DIP přepínače podle typu aftermarket autorádia.
Podporuje OEM rádia Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II (1-DIN i 2-DIN), OEM navigace BNS 5.0 a RNS-E 16:9.
Při použití s aftermarket rádii s výstupem < 3V nutný speciální adaptér (42a-1321-006 pro 40Pin Quadlock, 42a-1321-008 pro ISO/Mini ISO).
U vozidel Audi TT 08/2010 → 04/2014 může být vyžadována změna kódování zesilovače z CAN Bus na Remote aktivaci (pokud je podporováno).

Diagnostická LED indikace:

Modré blikání: probíhá vyhledávání CAN Bus signálu.
Modré svícení: CAN Bus aktivní.
Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
