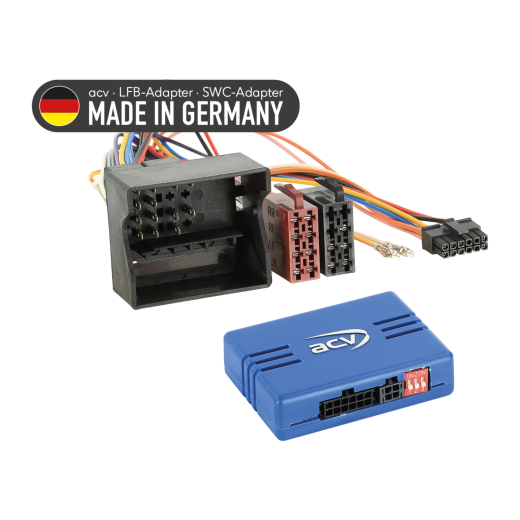

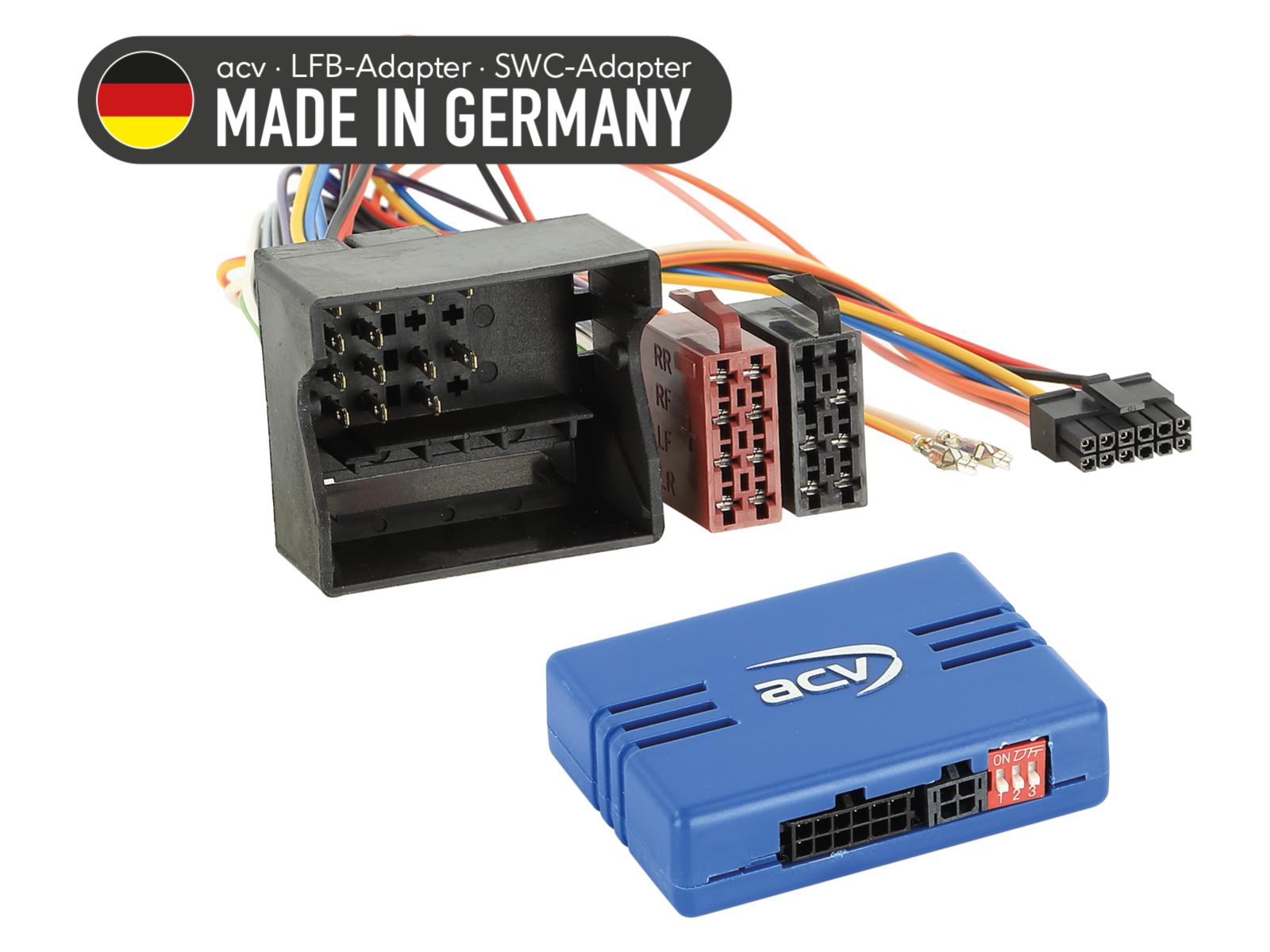

Adaptér ovládání tlačítek na volantu pro BMW / Mercedes-Benz / Smart / VW ACV SWC 42A-1190-003-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro BMW 1er (E81/E82/E87/E88) (03/04->10/13), 3er (E90/E91/E92/E93) (03/05->10/13), Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (07/05->04/08, 04/08->09/11), C-class (CL203/S203/W203) (02/04->09/07), C-class (C204/S204/W204) (08/07->01/11, 03/11->10/15), Citan 420 (W420) (10/21->24), CLC-class (CL203) (06/08->02/11), CLK-class (W209) (04/05->01/10), CLS-class (C219) (04/08->09/10), E-class (S211/W211) (03/08->01/09), E-class (A212/C212/S212/W204) (02/09->03/13), G-class (W463) (04/07->06/08), G-class (W164) (09/08->06/12), GL-class (X164) (09/06->05/09, 05/09->07/12), M-class (W164) (07/05->04/08, 10/08->07/11), ML (W164) (07/05->04/08, 10/08->07/11), R-class (W251) (09/05->05/07, 05/07->05/10), SL-class (R230) (03/06->02/08, 04/08->12/11), SLK-class (R171) (04/08->03/11), Sprinter (W906) (04/06->08/13, 08/13->05/18), Sprinter (W907/W910) (06/18->12/20, 11/19->24), Vito/Viano (W639) (07/03->08/10, 09/10->03/14), Vito (W447) (10/14->02/19, 05/19->24), Smart For Four (W454) (01/04->04/07), VW Crafter I (2EC/2EK/2F) (03/06->07/11, 07/11->11/16)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro BMW / Mercedes-Benz / Smart / VW ACV SWC 42A-1190-003-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

BMW 1er (E81/E82/E87/E88) (03/2004 -> 10/2013) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň. Vozidla s PDC vzadu vyžadují adaptér 42cxpdc.
BMW 3er (E90/E91/E92/E93) (03/2005 -> 10/2013) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň. Vozidla s PDC vzadu vyžadují adaptér 42cxpdc.

Mercedes-Benz A-class (C169/W169) (10/2004 -> 04/2008) - původní autorádio OEM.
Mercedes-Benz A-class (C169/W169) (06/2008 -> 06/2012) - původní autorádio OEM.
Mercedes-Benz B-class (T245) (07/2005 -> 04/2008) - původní autorádio OEM.
Mercedes-Benz B-class (T245) (04/2008 -> 09/2011) - původní autorádio OEM.
Mercedes-Benz C-class (CL203/S203/W203) (02/2004 -> 09/2007) - původní autorádio OEM.
Mercedes-Benz C-class (C204/S204/W204) (08/2007 -> 01/2011) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň.
Mercedes-Benz C-class (C204/S204/W204) (03/2011 -> 10/2015) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň.
Mercedes-Benz Citan 420 (W420) (10/2021 -> 2024) - původní autorádio OEM.
Mercedes-Benz CLC-class (CL203) (06/2008 -> 02/2011) - původní autorádio OEM.
Mercedes-Benz CLK-class (W209) (04/2005 -> 01/2010) - původní autorádio OEM.
Mercedes-Benz CLS-class (C219) (04/2008 -> 09/2010) - původní autorádio OEM.
Mercedes-Benz E-class (S211/W211) (03/2008 -> 01/2009) - původní autorádio OEM.
Mercedes-Benz E-class (A212/C212/S212/W204) (02/2009 -> 03/2013) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň.
Mercedes-Benz G-class (W463) (04/2007 -> 06/2008) - původní autorádio OEM.
Mercedes-Benz G-class (W164) (09/2008 -> 06/2012) - původní autorádio OEM.
Mercedes-Benz GL-class (X164) (09/2006 -> 05/2009) - původní autorádio OEM.
Mercedes-Benz GL-class (X164) (05/2009 -> 07/2012) - původní autorádio OEM.
Mercedes-Benz M-class (W164) (07/2005 -> 04/2008) - původní autorádio OEM.
Mercedes-Benz M-class (W164) (10/2008 -> 07/2011) - původní autorádio OEM.
Mercedes-Benz ML (W164) (07/2005 -> 04/2008) - původní autorádio OEM.
Mercedes-Benz ML (W164) (10/2008 -> 07/2011) - původní autorádio OEM.
Mercedes-Benz R-class (W251) (09/2005 -> 05/2007) - původní autorádio OEM.
Mercedes-Benz R-class (W251) (05/2007 -> 05/2010) - původní autorádio OEM.
Mercedes-Benz SL-class (R230) (03/2006 -> 02/2008) - původní autorádio OEM.
Mercede-Benz SL-class (R230) (04/2008 -> 12/2011) - původní autorádio OEM.
Mercedes-Benz SLK-class (R171) (04/2008 -> 03/2011) - původní autorádio OEM.
Mercedes-Benz Sprinter (W906) (04/2006 -> 08/2013) - původní autorádio OEM.
Mercedes-Benz Sprinter (W906) (08/2013 -> 05/2018) - původní autorádio OEM.
Mercedes-Benz Sprinter (W907/W910) (06/2018 -> 12/2020) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň.
Mercedes-Benz Sprinter (W907/W910) (11/2019 -> 2024) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň.
Mercedes-Benz Vito/Viano (W639) (07/2003 -> 08/2010) - původní autorádio OEM.
Mercedes-Benz Vito/Viano (W639) (09/2010 -> 03/2014) - původní autorádio OEM.
Mercedes-Benz Vito (W447) (10/2014 -> 02/2019) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň. Pouze funkce hlasitosti u OEM HU Audio 10.
Mercedes-Benz Vito (W447) (05/2019 -> 2024) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň. Pouze funkce hlasitosti u OEM HU Audio 10.

Smart For Four (W454) (01/2004 -> 04/2007) - původní autorádio OEM. Vozidla s Comand OEM Sat Nav 40 Pin Quadlock.

VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011) - původní autorádio OEM.
VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016) - původní autorádio OEM. Vozidla s odpojením stálého proudu +12V svorka 30 — připojit na pojistkovou skříň.

CAN Bus informace

Konektory a napájení:

Konektor: 40pinový Quadlock Mercedes (položka: 42cx28).

Nastavení:

Zkontrolujte DIP přepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidly:

Vozidla Mercedes s Audio 20 2-DIN OEM HU.
Vozidla Mercedes s Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav.
Vozidla Mercedes Citan 420 (W420) s Browse 1-DIN OEM HU.
Vozidla Mercedes Sprinter (W907/W910) s Browse 1-DIN OEM HU.
Vozidla Mercedes Vito (W447) s Audio 10 / Audio 15 OEM HU.
Vozidla Mercedes Vito (W447) s Audio 30 / Audio 40 OEM Sat Nav.
Vozidla VW Crafter s RCD 3002 OEM HU.
Vozidla VW Crafter s RNS 4001 / RNS 5001 OEM Sat Nav.

Diagnostická LED indikace:

Modré blikání: probíhá vyhledávání CAN Bus signálu.
Modré svícení: CAN Bus aktivní.
Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny - bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní - bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU - bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem - hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
