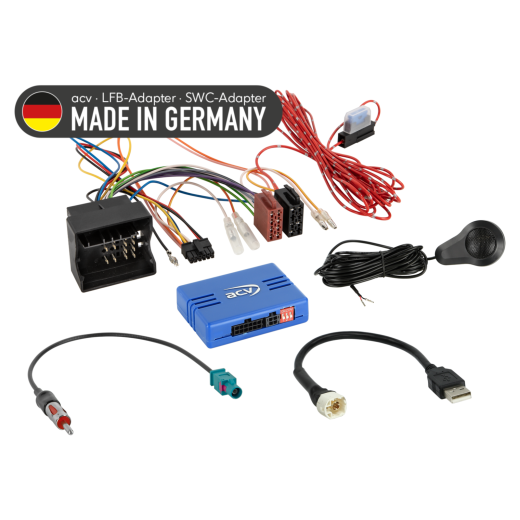

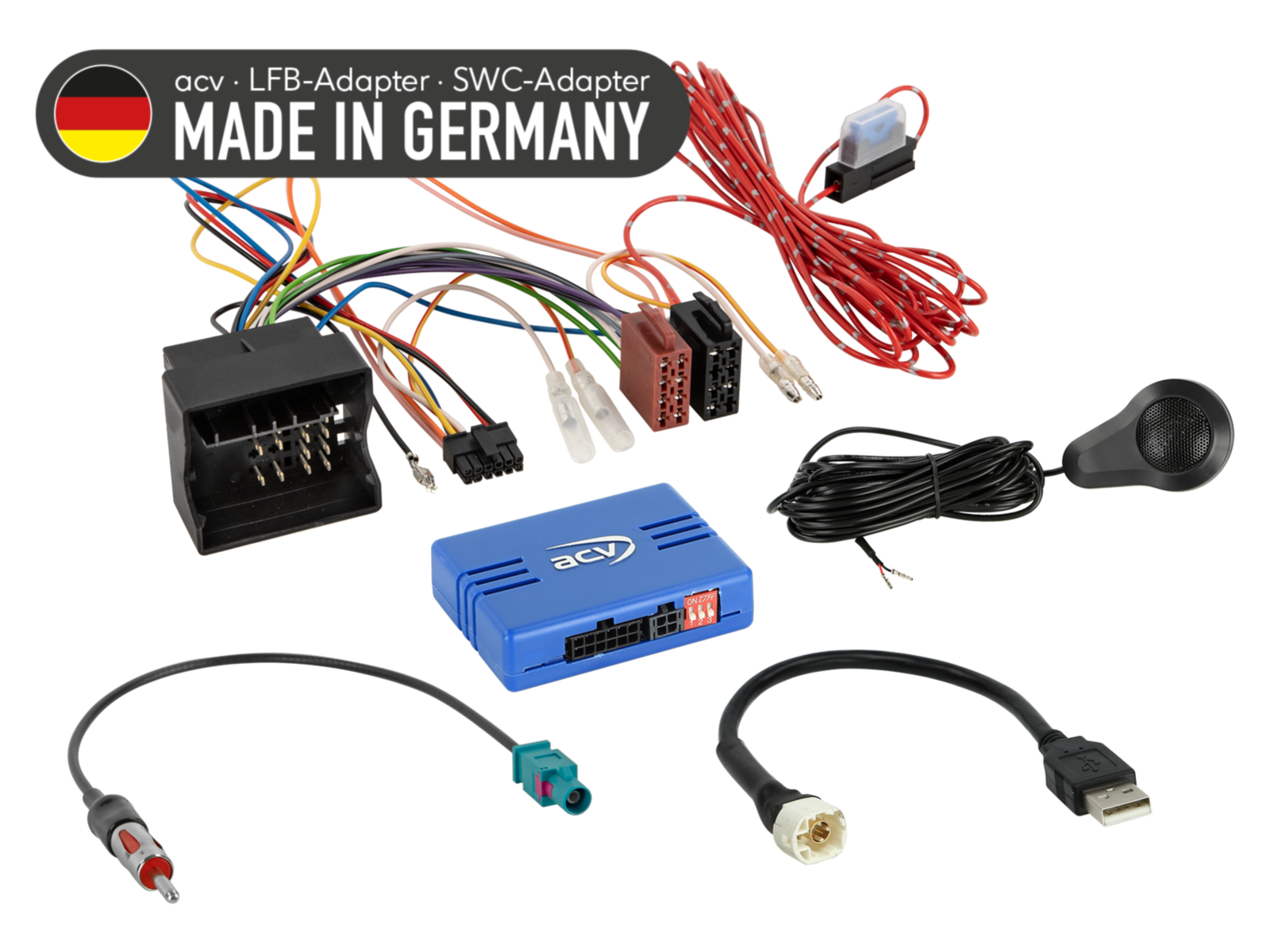

Adaptér ovládání tlačítek na volantu pro BMW / Mini ACV SWC 42A-1024-013-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

BMW řady 1 [E81, E82, E87, E88] (2004 -> 2013) - původní autorádio BMW Business, Professional. Vyžadován aktivní adaptér systému: BMW MOST na RCA (položka: 13-1024-51).
BMW řady 3 [E90, E91, E92, E93] (2005 -> 2013) - původní autorádio BMW Business, Professional. Vyžadován aktivní adaptér systému: BMW MOST na RCA (položka: 13-1024-51).
BMW řady 5 [E60, E61] (2003 -> 2010) - původní autorádio BMW Business, Professional. Vyžadován aktivní adaptér systému: BMW MOST na RCA (položka: 13-1024-51).
BMW řady 6 [E63, E64] (2004 -> 2010) - původní autorádio BMW Business, Professional.
BMW řady 7 [E65, E66] (2001 -> 2008) - původní autorádio BMW Business, Professional.
BMW Z4 [E89] (2009 -> 2016) - původní autorádio BMW Business, Professional.
BMW X1 [E84] (2009 -> 2015) - původní autorádio BMW Business, Professional.
BMW X5 [E70] (2007 -> 2013) - původní autorádio BMW Business, Professional.
BMW X6 [E71, E72] (2008 -> 2014) - původní autorádio BMW Business, Professional. Vyžadován aktivní adaptér systému: BMW MOST na RCA (položka: 13-1024-51).

Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - původní autorádio BMW Business, Professional.

CAN Bus informace

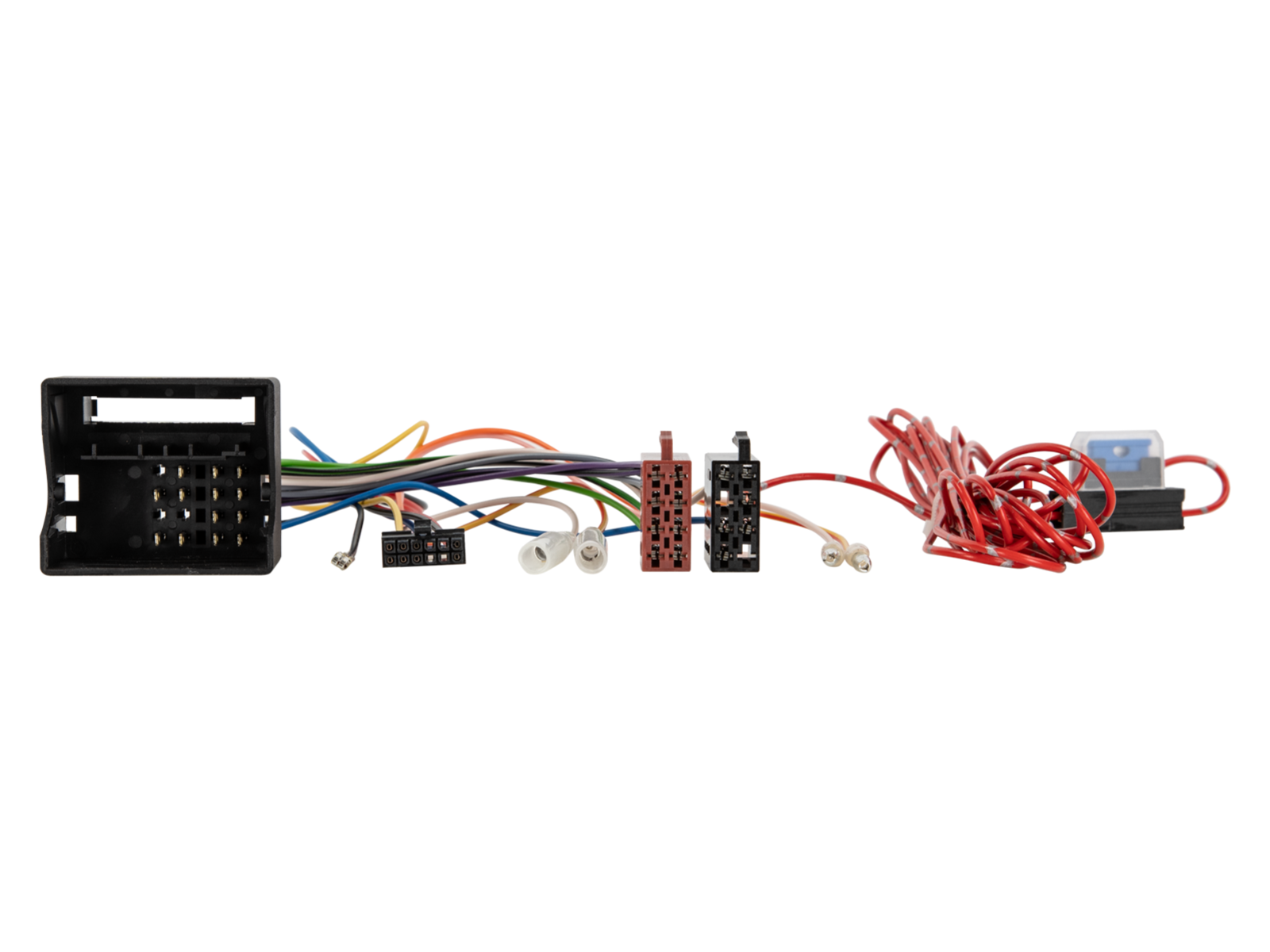

Konektory a napájení:

Konektor: 40pinový Quadlock BMW (položka: 42cx12).
Napájení: +12 V stálý proud (svorka 30, pojistka) - volný červený vodič.
Konektor: OEM anténa Fakra(m) → DIN(m).
Konektor: OEM USB HSD LVDS B(m) → USB-A.

Nastavení:

Zkontrolujte DIP přepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidly:

Vozidla s originálním rádiem Business/Professional.
Vozidla bez iDrive.
Vozidla bez OEM MOST zesilovače.

Vozidla s OEM MOST zesilovačem:

Vyžadován aktivní adaptér systému: BMW MOST na RCA (položka: 13-1024-51).

Vozidla s parkovacími senzory (PDC):

Adaptér SWC CAN Bus s parkovacími senzory (PDC) (položka: 42cxpdc).

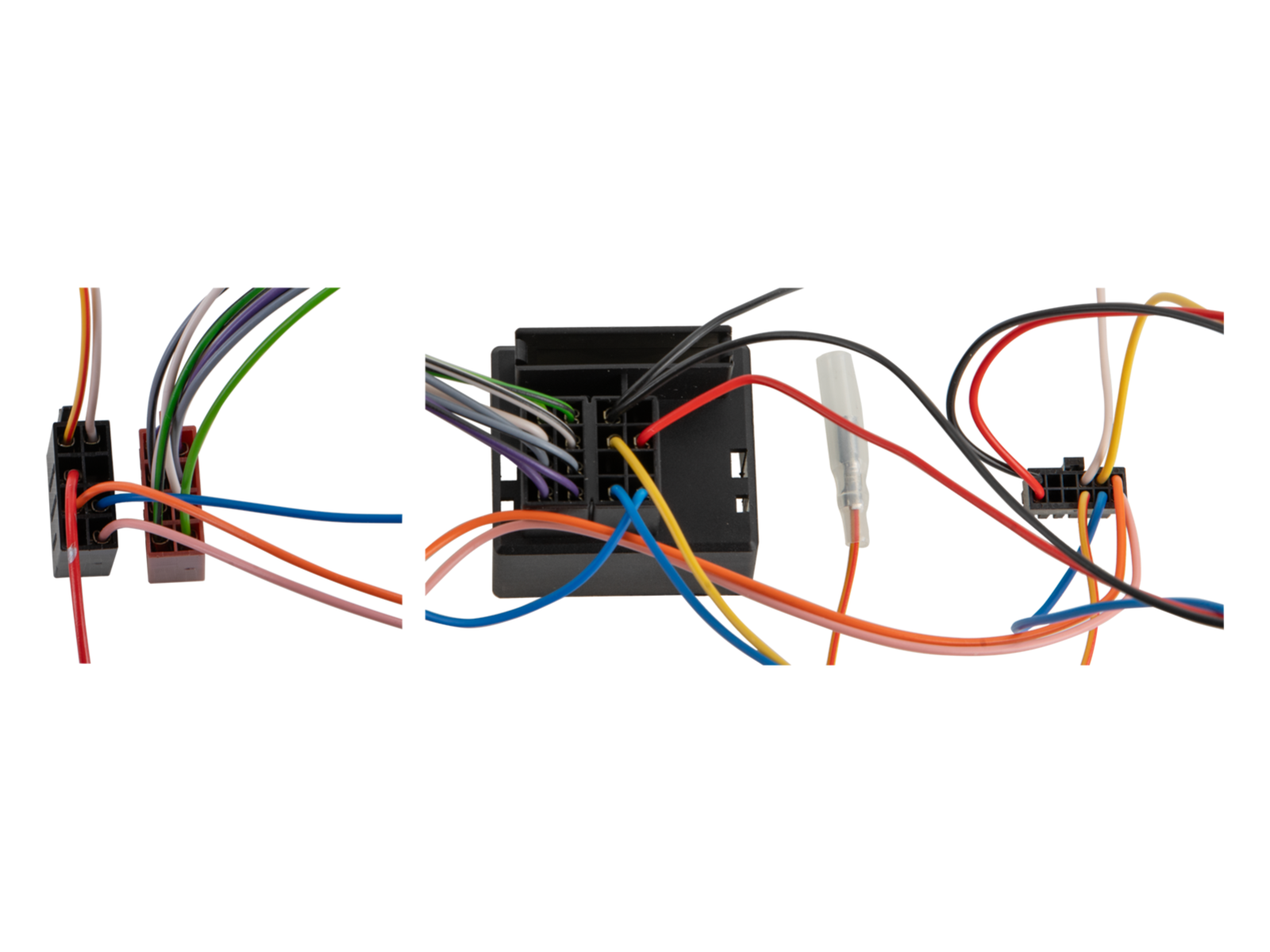

Zapojení SWC reproduktoru PDC (položka 42cxpdc, obrázek 2):
- Pin 5: červený vodič.
- Pin 11: černý vodič.

Upozornění:

Zvuková upozornění (warning chimes) aktuálně nejsou podporována.
Další podpora chimes: Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (položka: can-pdc).

Diagnostická LED indikace:

Modré blikání: probíhá vyhledávání CAN Bus signálu.
Modré svícení: CAN Bus aktivní.
Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny - bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní - bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU - bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem - hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
