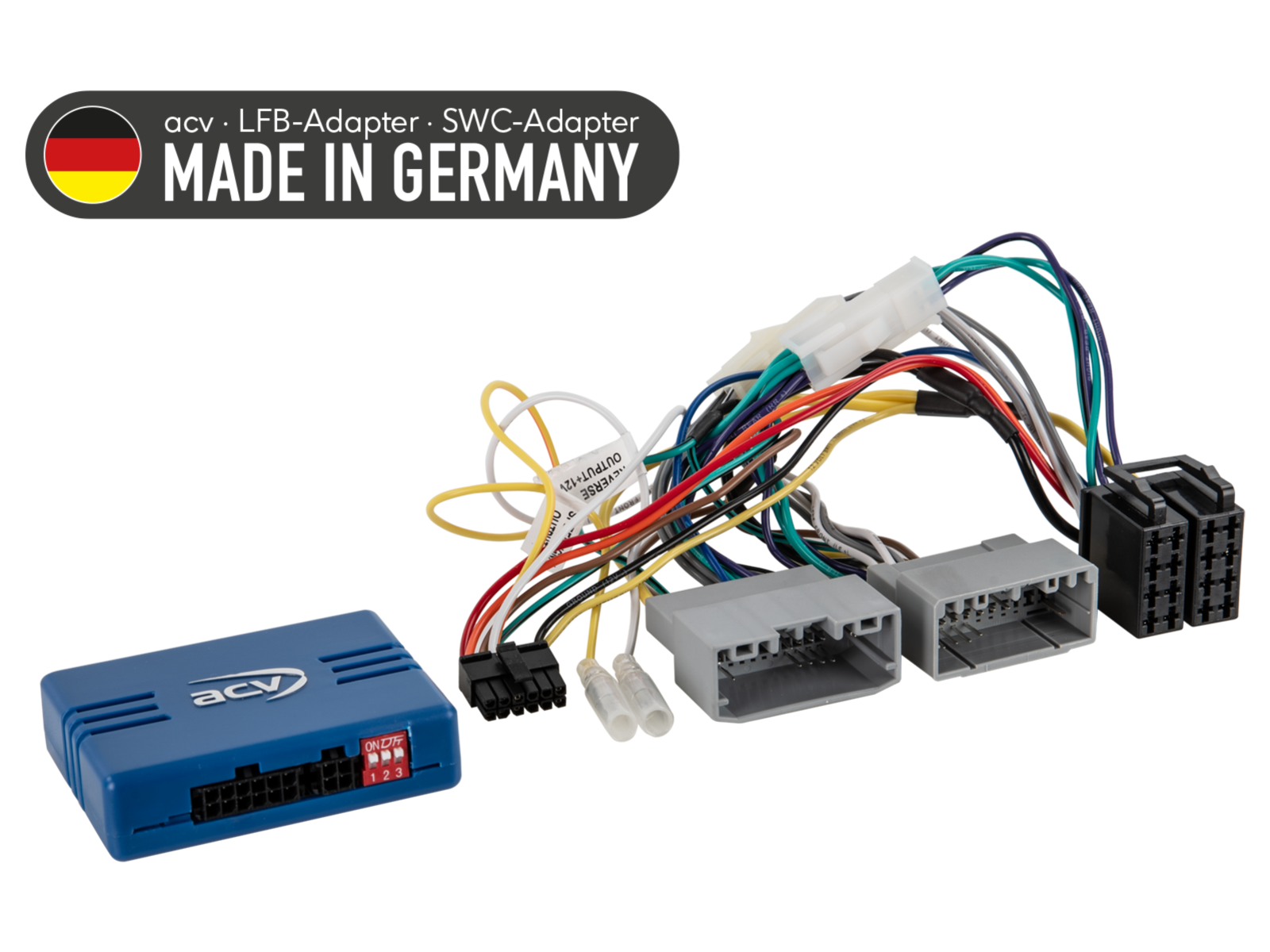

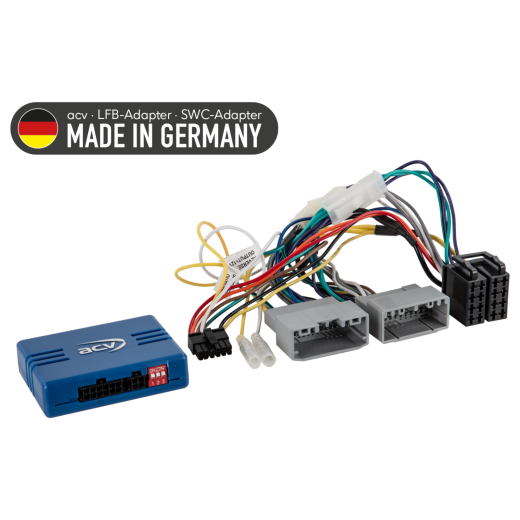

Adaptér ovládání tlačítek na volantu pro Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW ACV SWC 42A-1032-00C-0

adaptér na volant pro Chrysler 200 (11->14), 300 (04->10), 300C [LX] (04->07), 300C [LX] (07->10), 300M (02->04), Aspen (07->09), Concorde (02->04), Pacifica (04->08), PT Cruiser [PT] (01->09), Sebring [RJ] (01->10), Town&Country (08->16), Voyager [GK, GY, RG] (01->08), Voyager [RT] (08->10) / Dodge Avenger [JS] (07->09), Caliber [PK] (06->10), Caravan (02->15), Charger (09->12), Challenger (08->14), Dakota (02->11), Durango (03->09), Journey [JC] (08->10), Magnum (08->09), Nitro (07->11), RAM (02->08), RAM 1500 (09->11), RAM 2500 (10->12), RAM 3500 (10->12), RAM chassis cab (11), RAM C/V Tradesman (12->15), Stratus (02->06), Viper [SR] (03->10) / Jeep Commander [WH] (08->10), Compass [PK] (06->16), Grand Cherokee [WJ] (01->05), Grand Cherokee [WH] (05->10), Grand Cherokee [WK] (10->13), Liberty (02->12), Patriot [PK] (07->17), Wrangler [TJ] (03->07), Wrangler [JK] (07->18) / Lancia Voyager [RT] (11->15) / Mitsubishi Raider (08->09) / VW Routan (09->15)
Více o produktu
Pomůžeme vám s nákupem
  • Využijte naši poradnu
  • Zboží nám můžete vrátit do 14 dnů
  • Vyzkoušejte si produkt u nás na prodejně
Adaptér ovládání tlačítek na volantu pro Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW ACV SWC 42A-1032-00C-0

Adaptér ovládání tlačítek na volantu pro Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW ACV SWC 42A-1032-00C-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

  • Chrysler 200 (2011 -> 2014) - původní autorádio OEM.
  • Chrysler 300 (06/2004 -> 12/2010) - původní autorádio OEM.
  • Chrysler 300C [LX] (06/2004 -> 11/2007) - původní autorádio OEM.
  • Chrysler 300C [LX] (11/2007 -> 12/2010) - původní autorádio OEM.
  • Chrysler 300M (2002 -> 06/2004) - původní autorádio OEM. Vozidla 2002–2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Chrysler Aspen (2007 -> 2009) - původní autorádio OEM. Vozidla 2002–2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Chrysler Concorde (2002 -> 2004) - původní autorádio OEM. Vozidla 2002–2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Chrysler Pacifica (2004 -> 2008) - původní autorádio OEM. Vozidla 2002–2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Chrysler PT Cruiser [PT] (10/2001 -> 04/2006) - původní autorádio OEM. Vozidla 2002–2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Chrysler PT Cruiser [PT] (01/2006 -> 06/2009) - původní autorádio OEM. Vozidla 2002–2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Chrysler Sebring [RJ] (03/2001 -> 04/2003) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Chrysler Sebring [RJ] (04/2003 -> 07/2007) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Chrysler Sebring [RJ] (05/2007 -> 08/2010) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Chrysler Town&Country (2008 -> 2016) - původní autorádio OEM.
  • Chrysler Voyager [GK/GY/RG] (03/2001 -> 05/2004) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. SWC odlišná pro US vozidla/Opel GT analog/CAN Bus (položka: 42-uni-usa). Konektor ISO Harness Adapter Chrysler/Dodge/Jeep 22Pin (položka: 1031-02).
  • Chrysler Voyager [GK/GY/RG] (05/2004 -> 03/2008) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. SWC odlišná pro US vozidla/Opel GT analog/CAN Bus (položka: 42-uni-usa). Konektor ISO Harness Adapter Chrysler/Dodge/Jeep 22Pin (položka: 1031-02).
  • Chrysler Voyager [RT] (03/2008 -> 12/2010) - původní autorádio OEM.
  • Dodge Avenger [JS] (06/2007 -> 06/2009) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Dodge Caliber [PK] (06/2006 -> 12/2010) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Dodge Caravan (2002 -> 2015) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. SWC odlišná pro US vozidla/Opel GT analog/CAN Bus (položka: 42-uni-usa). Konektor ISO Harness Adapter Chrysler/Dodge/Jeep 22Pin (položka: 1031-02).
  • Dodge Charger (2009 -> 2012) - původní autorádio OEM.
  • Dodge Challenger (2008 -> 2014) - původní autorádio OEM.
  • Dodge Dakota (2002 -> 2011) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Dodge Durango (2003 -> 2009) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Dodge Journey [JC] (06/2008 -> 12/2010) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Dodge Magnum (2008 -> 2009) - původní autorádio OEM.
  • Dodge Nitro (2007 -> 2011) - původní autorádio OEM.
  • Dodge RAM (2002 -> 2008) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Dodge RAM 1500 (2009 -> 2011) - původní autorádio OEM.
  • Dodge RAM 2500 (2010 -> 2012) - původní autorádio OEM.
  • Dodge RAM 3500 (2010 -> 2012) - původní autorádio OEM.
  • Dodge RAM chassis cab (2011) - původní autorádio OEM.
  • Dodge RAM C/V Tradesman (2012 -> 2015) - původní autorádio OEM.
  • Dodge Stratus (2002 -> 2006) - původní autorádio OEM.
  • Dodge Viper [SR] (11/2003 -> 04/2010) - původní autorádio OEM.
  • Jeep Commander [WH] (05/2008 -> 11/2010) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Jeep Compass [PK] (11/2006 -> 06/2010) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Jeep Compass [PK] (05/2011 -> 12/2016) - původní autorádio OEM.
  • Jeep Grand Cherokee [WJ] (10/2001 -> 06/2005) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Jeep Grand Cherokee [WH] (06/2005 -> 10/2007) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Jeep Grand Cherokee [WH] (10/2007 -> 12/2010) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Jeep Grand Cherokee [WK] (12/2010 -> 06/2013) - původní autorádio OEM.
  • Jeep Liberty (2002 -> 2012) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Jeep Patriot [PK] (2007 -> 2017) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Jeep Wrangler [TJ] (01/2003 -> 03/2007) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Jeep Wrangler [JK] (04/2007 -> 02/2011) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • Jeep Wrangler [JK] (02/2011 -> 07/2018) - původní autorádio OEM.
  • Lancia Voyager [RT] (11/2011 -> 08/2015) - původní autorádio OEM.
  • Mitsubishi Raider (2008 -> 2009) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.
  • VW Routan (2009 -> 2015) - původní autorádio OEM. Vozidla do roku 2009 analog s Infinity OEM zesilovacím systémem nejsou podporována. Infinity OEM zesilovač bypass > přímé připojení reproduktorů.

CAN Bus informace

Konektory a napájení:

  • Konektor: 22pinový Chrysler / 24pinový Chrysler.

Nastavení:

  • Zkontrolujte DIP přepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidly:

  • CAN Bus aktivace OEM zesilovacího systému.
  • Podpora signálu rychlosti.
  • Vozidla s CAN Bus bez +12V spínaného zapalování (svorka 15).
  • Vozidla s/bez OEM zesilovacího systému.
  • Vozidla bez Infinity OEM zesilovacího systému*/**.
  • Vozidla bez CAN Bus s +12V zapalováním**.
  • Vozidla bez systému hlídání mrtvého úhlu.

Upozornění:

  • Systém hlídání mrtvého úhlu (Blind Spot) není podporován.
  • PDC není podporováno.
  • Signál rychlosti není podporován.
  • Fader OEM zesilovacího systému není podporován.

Diagnostická LED indikace:

  • Modré blikání: vyhledávání CAN Bus signálu.
  • Modré svícení: CAN Bus aktivní.
  • Červené svícení: aktivní +12V zapalovací proud.

Důležité doplňující informace

  • Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

  1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
  2. Odpojte originální rádio (OEM HU) bez napětí.
  3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny - bez napětí.

Připojení a pořadí zapojení:

  1. Zkontrolujte nastavení a HW konfiguraci rozhraní - bez napětí.
  2. Zkontrolujte konfiguraci připojovacího kabelu k HU - bez napětí.
  3. Připojte kabel k HU dle návodu k aftermarket zařízení.
  4. Připojte ostatní vodiče dle návodu k zařízení.
  5. Propojte celou instalaci s vozidlem - hlavní napájecí spoj připojte jako poslední.
  6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
  7. Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
  8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

  • Veškeré změny provádějte bez napětí.
  • Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

  • Znovu nainstalujte originální OEM HU.
  • Spusťte originální jednotku.
  • Vyvolejte vypnutí CAN Bus systému.
  • Zkontrolujte HW konfiguraci rozhraní.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

  • Zapojení a úpravy smí provádět pouze odborně proškolený personál.
  • Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
  • Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
  • Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
  • Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
  • Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
Katalogové číslo42A-1032-00C-0
ZnačkaACV
OdkazyOficiální webová prezentace
