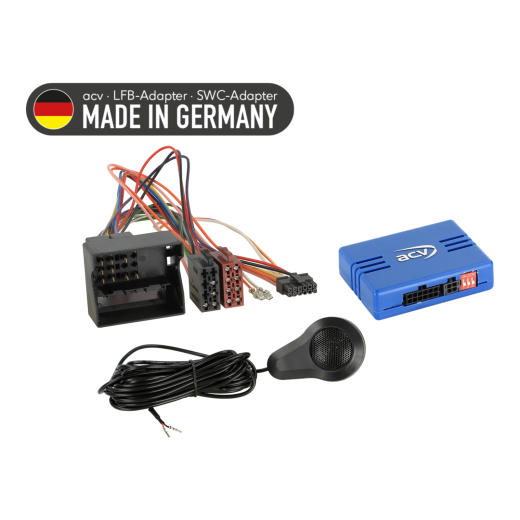

Adaptér ovládání tlačítek na volantu pro Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-008-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Citroën Berlingo (08->18), C2 (04->09), C3 (05->17), C4 (04->10), C5 (04->08), C8 (08->14), DS3 (10->14), Jumpy (07->24), Nemo (08->15), Spacetourer (16->24), Xsara Picasso (04->10) / Fiat Scudo (07->16) / Opel Vivaro C (19->24), Zafira Life V (19->24) / Peugeot 207 (06->15), 208 (12->15), 307 (05->09), 308 (07->15), 407 (04->11), 607 (04->09), 807 (02->14), 3008 (09->13), 5008 (09->13), Bipper (07->15), Expert (07->23), Partner (08->12), RCZ (10->15), Traveller (16->23) / Toyota Proace (13->24), Proace Verso (16->24)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Adaptér ovládání tlačítek na volantu pro Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-008-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Citroen / Fiat / Opel / Peugeot / Toyota ACV SWC 42A-1041-008-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo změně některých funkcí ovládání. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak po technické, tak po vizuální stránce. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží také ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Citroën Berlingo (7) (06/2008 -> 03/2012), Berlingo (7) (04/2012 -> 05/2015), Berlingo (7) (06/2015 -> 06/2018) - původní autorádio OEM.
Citroën C2 (J) (12/2004 -> 12/2009) - původní autorádio OEM.
Citroën C3 (F) (10/2005 -> 01/2010), C3 (S) (01/2010 -> 03/2013), C3 (S) (04/2013 -> 01/2017) - původní autorádio OEM.
Citroën C4 (L) (11/2004 -> 08/2010) - původní autorádio OEM.
Citroën C5 (D) (10/2004 -> 04/2008) - původní autorádio OEM.
Citroën C8 (E) (01/2008 -> 07/2012), C8 (E) (07/2012 -> 06/2014) - původní autorádio OEM.
Citroën DS3 (S) (03/2010 -> 07/2014) - původní autorádio OEM.
Citroën Jumpy (V) (02/2007 -> 05/2016), Jumpy (V) (09/2016 -> 01/2024) - původní autorádio OEM.
Citroën Nemo (A) (08/2008 -> 12/2015) - původní autorádio OEM.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - původní autorádio OEM.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) - původní autorádio OEM.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - původní autorádio OEM.

Opel Vivaro C (V) (09/2019 -> 01/2024), Zafira Life V (V) (02/2019 -> 01/2024) - původní autorádio OEM.

Peugeot 207 (WC) (06/2006 -> 06/2009), 207 (W) (06/2009 -> 07/2015), 208 (C) (04/2012 -> 04/2015), 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009), 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015), 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008), 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011), 607 (9) (10/2004 -> 04/2009), 807 (E) (07/2002 -> 02/2008), 807 (E) (02/2008 -> 06/2014), 3008 (OU) (06/2009 -> 10/2013), 5008 (O) (10/2009 -> 10/2013), Bipper (A) (12/2007 -> 12/2015), Expert (X) (02/2007 -> 08/2016), Expert (X) (03/2016 -> 2024), Partner (7) (05/2008 -> 03/2012), RCZ (4J) (04/2010 -> 09/2015), Traveller (03/2016 -> 2024) - původní autorádio OEM.

Toyota Proace (03/2013 -> 08/2016), Proace (V) (03/2016 -> 04/2024), Proace Verso (V) (03/2016 -> 04/2024) - původní autorádio OEM.

CAN Bus informace

Konektory a napájení:

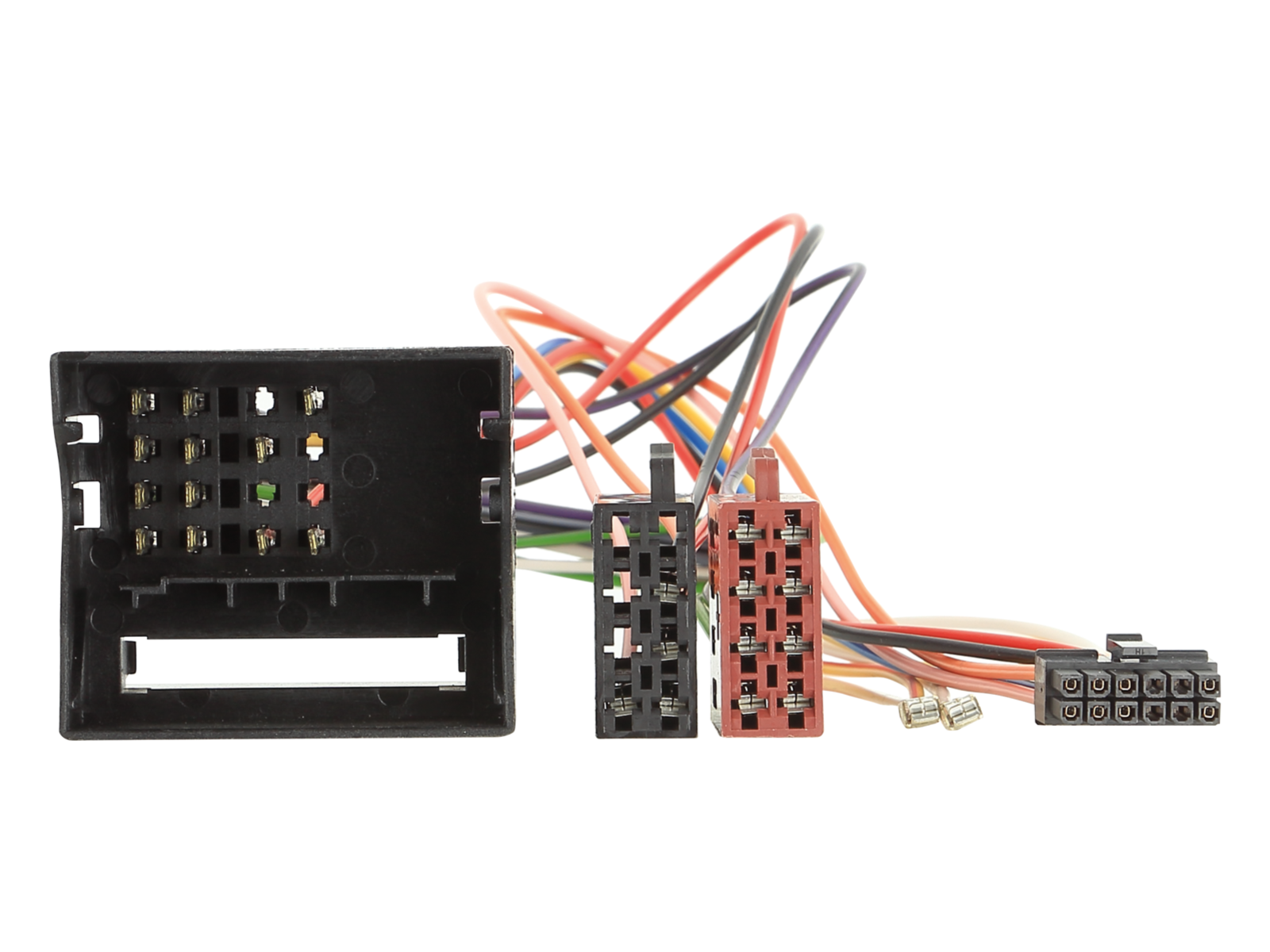

Konektor: 40pinový Quadlock PSA (položka: 42cx30).

Připojení:

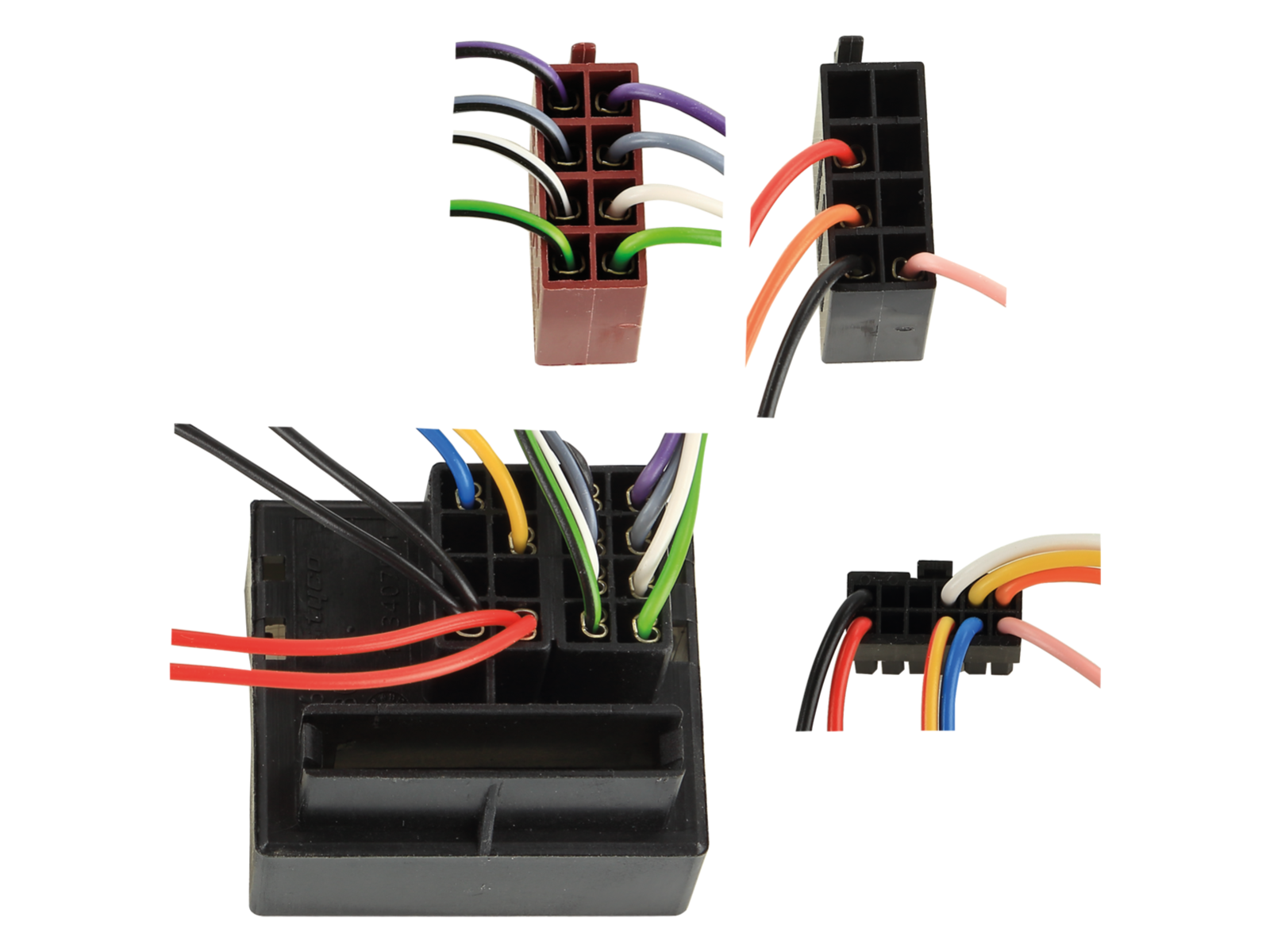

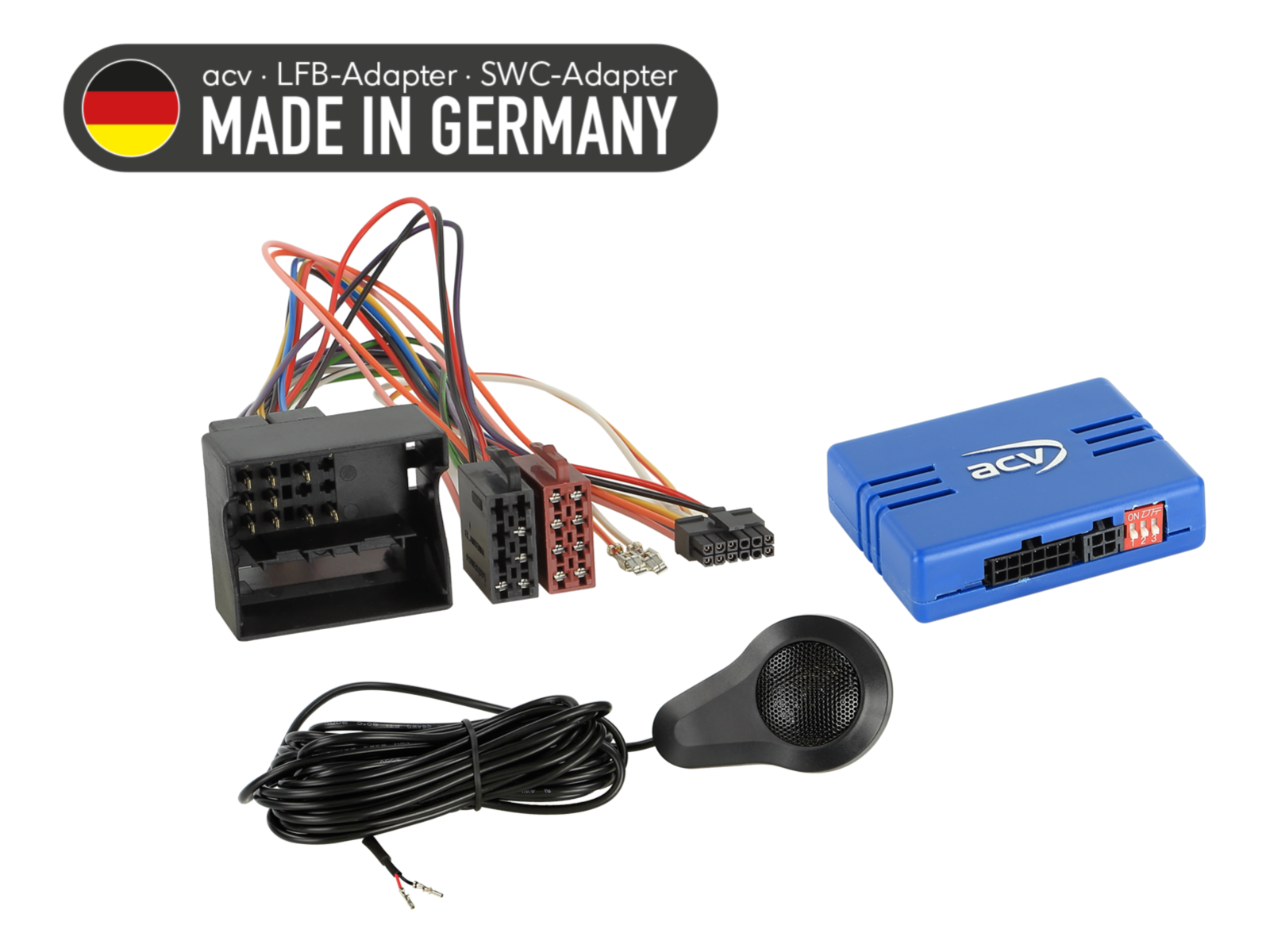

Připojení SWC reproduktor PDC 42cxpdc (obrázek položky 4): Pin 5: 42cxpdc červený, Pin 11: 42cxpdc černý.

Nastavení:

Zkontrolujte DIP přepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidly:

Vozidla s OEM HU Blaupunkt / Continental / Siemens VDO RD4 / RT4 s ovládacím kolečkem hlasitosti.
Vozidla s OEM HU Clarion MQ-RD6 monochromatický displej a centrální otočný ovladač.
Vozidla s OEM HU Continental RD45 s otočným ovladačem.
Vozidla s PDC.
Vozidla bez OEM HU Bosch.
Vozidla bez OEM navigace Magneti Marelli RT3 / RT6 / Harman Becker s ovládacím kolečkem hlasitosti.
Vozidla bez JBL OEM zesilovacího systému.

Podpora nastavení vozidla přes SWC:

Podporováno (viz manuál).

Vozidla s ECO režimem:

+12 V stálý proud (svorka 30, pojistka).

Vozidla s PDC přepínačem:

Je nutné aktivovat přehrávání zvuku PDC.

Diagnostická LED indikace:

Modré blikání: vyhledávání CAN Bus signálu.
Modré svícení: CAN Bus aktivní.
Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny - bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a hardwarovou konfiguraci rozhraní - bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU - bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem - hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
