Adaptér ovládání tlačítek na volantu pro Dacia / Fiat / Nissan / Opel / Renault ACV SWC 42A-1254-009-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

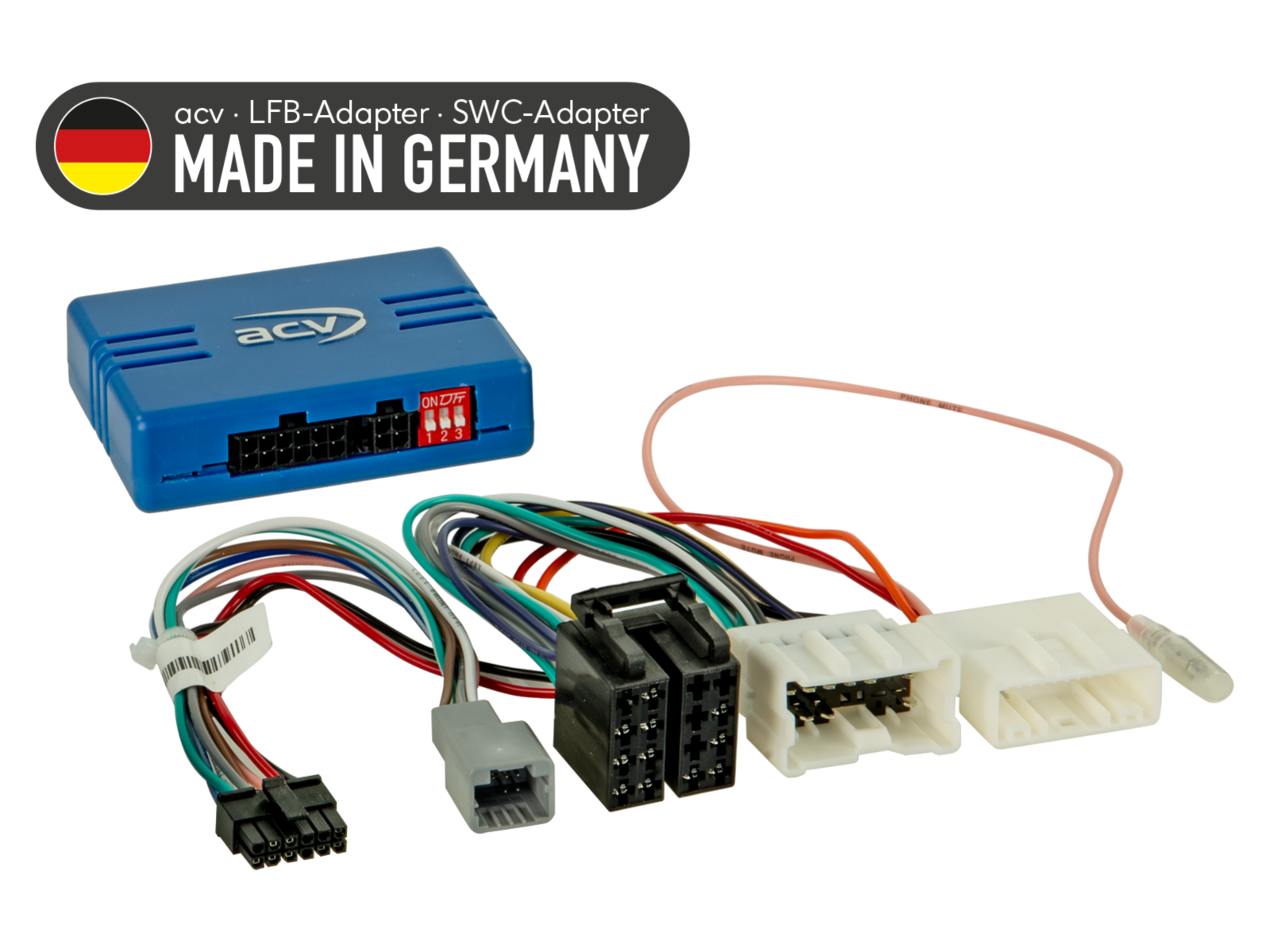

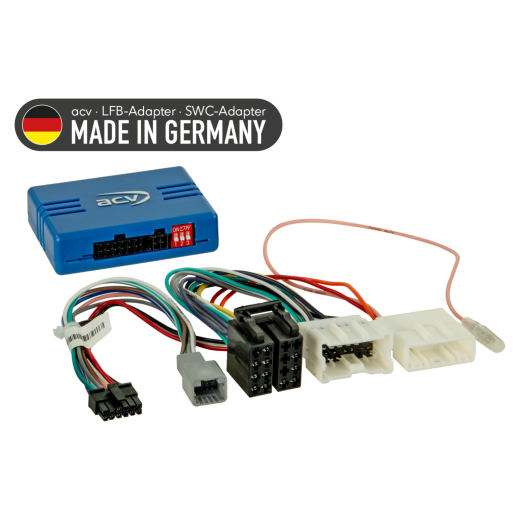

Adaptér ovládání tlačítek na volantu pro Dacia / Fiat / Mercedes Citan / Nissan / Opel / Renault ACV SWC 42A-1254-009-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Dacia Dokker SD 2012 -> 2017 - původní autorádio Media Nav / Media Nav Evo.
Dacia Dokker SD 2017 -> 2021 - původní autorádio Media Nav / Media Nav Evo.
Dacia Dokker Stepway SD 2014 -> 2017 - původní autorádio Media Nav / Media Nav Evo.
Dacia Dokker Stepway SD 2017 -> 2020 - původní autorádio Media Nav / Media Nav Evo.
Dacia Duster SD 2013 -> 2017 - původní autorádio Media Nav / Media Nav Evo.
Dacia Duster SR 2018 -> 2021 - původní autorádio Media Nav / Media Nav Evo.
Dacia Duster SR 2021 -> 2024 - původní autorádio Media Nav / Media Nav Evo. Vozidla s přípravou na rádio.
Dacia Lodgy SD 2012 -> 2021 - původní autorádio Media Nav / Media Nav Evo.
Dacia Lodgy Stepway SD 2014 -> 2021 - původní autorádio Media Nav / Media Nav Evo.
Dacia Logan MCV SD 2013 -> 2020 - původní autorádio Media Nav / Media Nav Evo.
Dacia Sandero SD 2013 -> 2020 - původní autorádio Media Nav / Media Nav Evo.
Dacia Sandero Stepway SD 2013 -> 2020 - původní autorádio Media Nav / Media Nav Evo.

Fiat Talento ZAF 296 2016 -> 2021 - původní autorádio Media Nav / Media Nav Evo.

Mercedes Citan W415 2012 -> 2020 - původní autorádio Media Nav / Media Nav Evo.

Nissan NV300 4 J4 2016 -> 2019 - původní autorádio Media Nav / Media Nav Evo.
Nissan NV300 4 J4 2019 -> 2021 - původní autorádio Media Nav / Media Nav Evo.
Nissan NV300 4 J4 2021 -> 2021 - původní autorádio Media Nav / Media Nav Evo.
Nissan NV400 M 2014 -> 2020 - původní autorádio Media Nav / Media Nav Evo.
Nissan NV400 M 2020 -> 2021 - původní autorádio Media Nav / Media Nav Evo.
Nissan Primastar 4 F4 J4 2011 -> 2015 - původní autorádio Media Nav / Media Nav Evo.

Opel Movano B X62 2013 -> 2019 - původní autorádio Navi 50 Intellilink s předním USB/AUX nebo Media Nav. Vozidla s 1-DIN OEM černým rádiem s předním AUX/USB a dvěma chromovanými otočnými ovladači.
Opel Movano B X62 2019 -> 2021 - původní autorádio Navi 50 Intellilink s předním USB/AUX nebo Media Nav. Vozidla s 1-DIN OEM černým rádiem s předním AUX/USB a dvěma chromovanými otočnými ovladači.
Opel Vivaro B X82 2014 -> 2019 - původní autorádio Navi 50 Intellilink s předním USB/AUX nebo Media Nav. Vozidla s 1-DIN OEM černým rádiem s předním AUX/USB a dvěma chromovanými otočnými ovladači.

Renault Captur R 2013 -> 2017 - původní autorádio Media Nav / Media Nav Evo.
Renault Captur R 2017 -> 2019 - původní autorádio Media Nav / Media Nav Evo.
Renault Clio IV X98 2012 -> 2016 - původní autorádio Navi 50 Intellilink s předním USB/AUX nebo Media Nav. Vozidla s 1-DIN OEM černým rádiem s předním AUX/USB a dvěma chromovanými otočnými ovladači.
Renault Clio IV X98 2016 -> 2020 - původní autorádio Navi 50 Intellilink s předním USB/AUX nebo Media Nav. Vozidla s 1-DIN OEM černým rádiem s předním AUX/USB a dvěma chromovanými otočnými ovladači.
Renault Kangoo W 2013 -> 2020 - původní autorádio Media Nav / Media Nav Evo.
Renault Master III M 2014 -> 2018 - původní autorádio Media Nav / Media Nav Evo.
Renault Master III Z.E. M 2018 -> 2020 - původní autorádio Media Nav / Media Nav Evo.
Renault Master III M 2019 -> 2024 - původní autorádio Media Nav / Media Nav Evo.
Renault Trafic III J JL 2014 -> 2019 - původní autorádio Media Nav / Media Nav Evo.
Renault Trafic III J JL 2019 -> 2022 - původní autorádio Media Nav / Media Nav Evo.
Renault Twingo N 2012 -> 2014 - původní autorádio 1-DIN OEM černé s předním USB.

CAN Bus informace

Konektory a napájení:

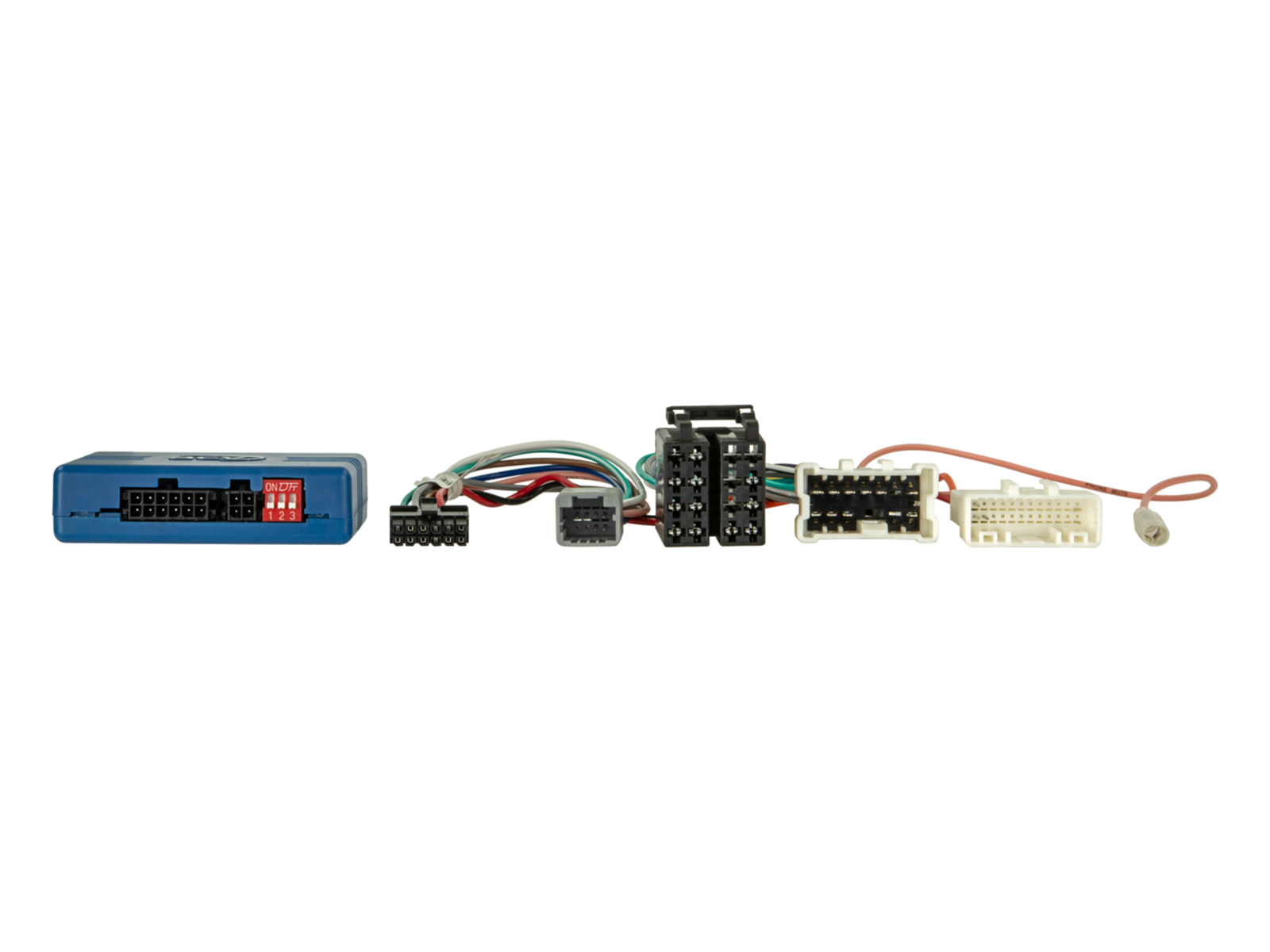

Konektor: 12pin / 24pin / 6pin Dacia.

Nastavení:

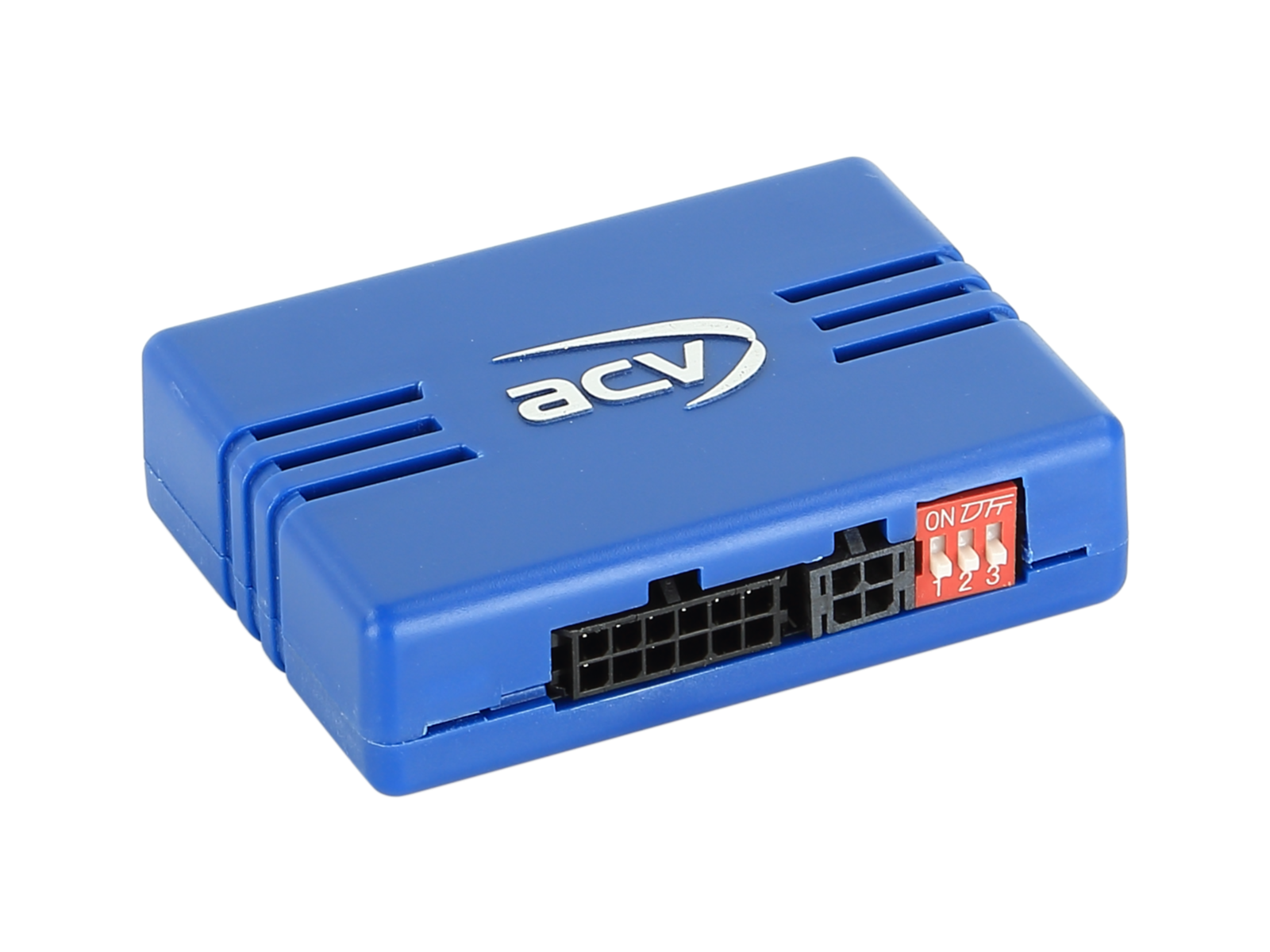

Zkontrolujte DIP přepínače dle návodu k použití (BDA).

Speciální poznámky:

U některých modelů nutná úprava nebo kódování šedého OEM konektoru v servisu.
U modelů s OEM navigací / OEM kamerou nutná kontrola a měření pinů před instalací.

Diagnostická LED indikace:

Modré svícení: interface aktivní, +12V zapalovací proud přítomen.
Červené svícení: stisk tlačítka ovládání na volantu detekován.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
